【AI科技革命】拆解先进封装赛道:从台积电＂一人之下＂到国产＂十面埋伏＂,超越摩尔定律的终极武器

--26.5.26

聊完AI服务器电源，今天进入AI产业链第六篇：先进封装。

芯片制造，走到物理极限了。

这不是危言耸听。晶体管已经小到了原子级别——3nm、2nm、1.4nm……每往前走一步，量子隧穿效应就让电子"乱跑"，功耗和漏电率指数级上升。

摩尔定律，这条统治半导体行业60年的铁律，正在物理学的铜墙铁壁面前撞得头破血流。

但AI对算力的饥渴，不会因为摩尔定律累了就停下来。

于是，一个曾经被视为"芯片产业链配角"的环节，被推到了历史舞台的正中央。它不追求把晶体管做得更小，而是追求把更多芯片"叠"在一起。它不跟物理定律硬碰硬，而是换了一个维度继续前进。

它就是先进封装——被台积电创始人张忠谋称为"后摩尔时代的终极武器"。

华为为此正式提出了"韬定律"，核心方向之一就是通过先进封装（逻辑折叠）缩短导线距离，预测到2031年可达到1.4nm制程同等水平。

没有先进封装，就没有HBM。没有先进封装，就没有英伟达Blackwell GPU。没有先进封装，整个AI算力大厦，从地基开始就不存在。

一、CoWoS：一个让英伟达"跪求"台积电多给产能的"神奇方块"

先进封装到底在封什么？

用最简单的话解释——

传统芯片制造是"平面"思维：把所有功能挤在一颗芯片上，追求制程越小越好。而先进封装是"立体"思维：把不同制程、不同功能的芯片像搭乐高一样堆叠在一起，用最短的路径把它们连起来。

这种技术有几大好处：

第一，不用所有芯片都用最先进（最昂贵）的制程，核心计算用3nm就够了，接口芯片可以用成熟制程——大幅降低成本；

第二，芯片之间的数据搬运路径从原来的几厘米缩短到几微米，延迟降低、功耗大幅下降；

第三，打破了单芯片面积限制，可以把更多算力塞进同一个封装里。

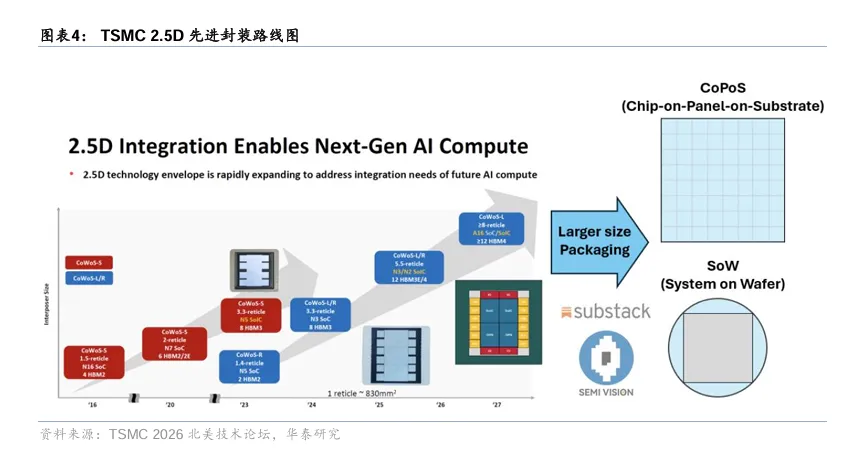

当前，全球先进封装技术有一个公认的"王者"——台积电的CoWoS。

CoWoS的全称是"Chip on Wafer on Substrate"（芯片在晶圆在基板上）。

拆开来看：先把逻辑芯片和HBM内存通过硅中介层（Interposer）进行高密度互连，再把整个模块安装到封装基板上。英伟达Blackwell GPU、AMD MI300X、博通TPU——所有你能叫出名字的高端AI芯片，几乎全部依赖台积电CoWoS封装。

CoWoS有多缺？

2022年，台积电CoWoS月产能约1万片。2025年底已逼近7万片，2026年底将达13-14万片——三年时间翻了十几倍，产能缺口却一点没有缓解。

Yole数据显示，2025年全球先进封装市场规模达380亿美元，同比增长45%；2026年预计增至520亿美元，同比增长36.8%。台积电凭借CoWoS一家独大，2025年先进封装营收超120亿美元，CoWoS良率已达到98%。

这就是先进封装最核心的格局：台积电是绝对王者，产能奇缺，订单外溢。而正是这个"外溢"，给了中国封装企业千载难逢的历史窗口。

二、中国战场：从"苦力活"到"技术活"的惊人一跃

封装这个行业，过去在中国资本市场上地位尴尬——毛利率低、附加值低、被当成"芯片产业链里的苦力活"。

但先进封装，彻底改变了这个叙事。

先进封装占AI芯片成本的比例已从传统封装的5%-10%跃升至30%以上，技术复杂度极高，与芯片设计、制造成深度绑定关系——封装环节已经从"配角"变成了"算力倍增器"。

更关键的是，先进封装不依赖EUV光刻机。这意味着中国企业在这一点上，没有被"卡死"。

全球TOP10封测企业中，中国大陆已占四席。而长电科技和通富微电，已经牢牢锁定了这场竞赛的"第一梯队"门票。

① 长电科技——国内先进封装的"全能冠军"

长电科技是全球第三大封测企业。

2025年，公司实现营收388.71亿元，其中先进封装业务收入达到270亿元，创历史新高，占整体营收比重的70%。

这个"70%"意味着什么？意味着长电科技已经完成了从"传统封测"到"先进封测"的根本性转变。

公司在2.5D/3D封装、光电合封（CPO）、玻璃基板等前沿方向全面布局。CPO产品已完成客户样品交付，玻璃基板完成大尺寸FCBGA初步验证。2026年，公司固定资产投资预算上调至约100亿元，重点投向先进封装产线建设。

但坦率地说，长电的转型是有"阵痛"的——2025年扣非净利润同比下滑11.51%，核心原因是新建工厂产能爬坡、研发费用大增21%以及海外汇兑损失。这是从"传统制造"向"先进平台"转型必须付出的代价。

② 通富微电——绑定AMD的"算力封测隐形冠军"

如果说长电科技是"全能选手"，通富微电就是"深度绑定战略"的教科书级案例。

公司2025年营收279.21亿元，同比增长16.92%；归母净利润12.19亿元，同比暴增79.86%，双双创下历史新高。

通富微电的核心壁垒在于：与AMD形成了"合资+合作"的强强联合模式。公司占AMD封测相关产品80%以上的份额，苏州及槟城工厂2025年合计营收173.82亿元，净利润14.52亿元。槟城工厂3nm多芯片产品封装已通过验证，bumping和晶圆测试于2025年10月顺利投产，良率远超客户预期。

此外，公司在光电合封（CPO）领域的研发产品已通过可靠性测试，进入量产导入阶段。2026年，公司营收目标323亿元，计划投资91亿元用于产能扩张。

③ 第二梯队：甬矽电子与颀中科技

甬矽电子2025年营收44亿元，同比增长21.92%。公司2.5D封装产线已于2024年四季度通线，目前正与客户开展产品验证，Bumping产能计划年底提升至4.5万片。但公司目前仍处于产能建设的高投入期，扣非净利润连续多年亏损，111亿元的二期项目投资仍在持续消耗利润。

颀中科技则聚焦于显示驱动芯片封测及多元化驱动芯片封测领域，是该细分赛道的重要参与者。

三、技术前沿：混合键合与玻璃基板，下一代战争的制高点

先进封装是一个快速演进的技术体系。当前市场上有两大技术趋势，正在定义未来三到五年的竞争格局。

趋势一：混合键合——"无凸块"的直接连接

传统芯片堆叠依靠微型金属凸块（Micro-bump）进行互连。但HBM堆叠层数从8层走向12层、16层甚至更高，凸块的物理尺寸就成了瓶颈——它们占用了宝贵的空间，限制了互连密度。

混合键合（Hybrid Bonding）解决了这个问题：直接在芯片间实现铜-铜和氧化物-氧化物的连接，不需要凸块，互连密度大幅提升。

这项技术的壁垒极高——需要纳米级的对准精度和近乎完美的表面平整度。SK海力士已完成12层混合键合HBM的验证，一套面向量产的混合键合设备造价约200亿韩元（约1500万美元）。行业普遍预期，混合键合将从HBM4开始引入，2026年下半年至2027年迎来规模化导入。

对A股而言，混合键合带来了全新的设备需求——晶圆键合机、超高精度CMP、等离子处理设备等，这是国产设备企业必须卡位的战略方向。拓荆科技的晶圆对晶圆混合键合设备已批量送抵先进存储、逻辑芯片客户产线。

趋势二：玻璃基板——下一代封装材料的"范式革命"

当前先进封装的核心基板材料是有机基板和硅中介层。但AI芯片功耗持续走高（已达1700-3600W），有机基板面临严重的翘曲问题，硅中介层则成本高昂。

玻璃基板（TGV，玻璃通孔技术）被视为"终极替代方案"。 玻璃的介电损耗比硅低2-3个数量级，信号传输速率可提升3.5倍，能耗降低50%。

英特尔的布局最为激进——2026年1月已正式宣布玻璃基板进入大规模量产，首款搭载玻璃核心基板的Xeon 6+服务器处理器成为业界首个商业化落地产品。三星电机2026年4月开始向苹果供应半导体玻璃基板样品，计划2027年后量产。台积电则将玻璃基板作为CoWoS下一代迭代的核心方向。

西部证券给予玻璃基板行业"超配"评级，预计2028年全球先进封装TGV市场规模将接近80亿美元，2030年渗透率提升至50%。

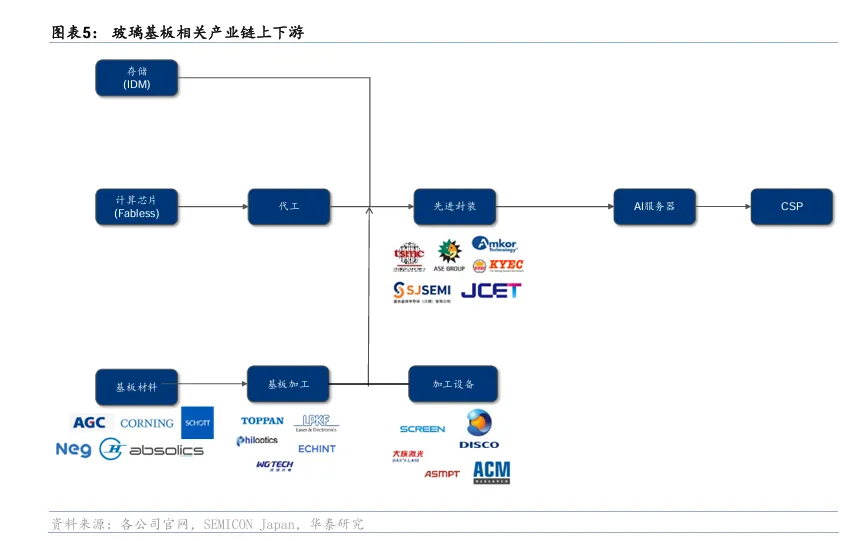

国内企业在TGV产业链上已实现全链条布局：京东方与康宁达成合作，沃格光电实现最小3微米孔径的加工能力，天承科技电镀技术实现通孔完全填充且无空心，芯德半导体突破TGV超细线路再布线层。

四、隐性战场：国产设备与材料，先进封装的"卖铲人"

先进封装的繁荣，不仅利好封测厂，更催生了一个庞大的上游设备和材料市场。

设备端，先进封装涉及TSV刻蚀、薄膜沉积、减薄、混合键合、电镀、划片等一系列新工艺。

每一条产线的建设，都意味着巨大的设备采购需求。

国内产业链的关键卡位已初步形成：华海清科的CMP和磨划装备已在HBM堆叠封装、Chiplet异构集成中实现应用，拓荆科技主攻薄膜沉积与键合，芯源微在涂胶显影与临时键合领域稳居国产龙头，盛美上海卡位电镀机，光力科技布局划片机。

材料端，逻辑与HBM材料高度重合——华海诚科的GMC、雅克科技的前驱体、联瑞新材的Low-α球硅/球铝，既是HBM的封装材料，也是先进封装的刚需耗材。此外，艾森股份在先进封装电镀液领域构建了全系列产品矩阵，飞凯材料开发的超低阿尔法微球填补了国内空白。国金证券指出，高性能EMC国产化率仅10%-20%，先进封装国产化率更低，海外主要竞争对手包括住友电木、力森诺科等，国内企业有望重塑行业竞争格局。

五、六大赛道横向对比

至此，HBM、光模块、PCB、液冷散热、AI服务器电源、先进封装六大赛道全部拆解完毕。

放在一起对比，每条赛道的核心叙事和投资逻辑各有不同：

总结

先进封装赛道有五点核心判断——

第一，这是中国半导体绕开"EUV陷阱"的最优路径。 先进封装不追求单一芯片的制程领先，而是通过系统级集成来提升整体算力。在这场"换道竞赛"中，中国企业的起跑线并没有被甩开太远。

第二，台积电CoWoS产能缺口本身就是最大催化剂。 产能从7万片扩到14万片，缺口却一点没缩小。产能外溢必将惠及国内封测龙头。

第三，两条技术主线——混合键合和玻璃基板——正在重塑未来竞争格局。 谁率先在这两条线上突破，谁就能锁定下一个五年的产业红利。

第四，设备和材料是"卖铲子"的最佳卡位。 华海清科、拓荆科技、芯源微、盛美上海等国产设备企业，与HBM材料逻辑高度重合的华海诚科、联瑞新材、雅克科技，都是先进封装扩张的隐形受益者。

第五，封测龙头的估值逻辑正在从"周期制造"切换为"技术平台"。 长电科技2026年100亿资本开支、通富微电91亿资本开支——这不是传统封测厂的"扩产"，这是先进封装平台的"重资产卡位"。当产能释放与新订单共振，业绩弹性值得重点跟踪。

"芯片不一定要造得更小，把更多芯片'叠'在一起，同样能赢。"——这就是超越摩尔定律的底层逻辑。

值得持续关注的是，SK海力士混合键合HBM的规模化导入、台积电CoWoS-L产能向大尺寸封装的倾斜、以及玻璃基板国产产业链的突破进度，都将在2026-2027年深刻影响先进封装赛道的竞争格局。

下一篇，也是本系列的收官之作——国产算力芯片："自主可控的最后一道防线"。

⚠️ 以上内容仅基于公开信息整理，用于产业逻辑交流，不构成任何投资建议。市场有风险，投资需谨慎。
