长期关注 ESP-Brookesia 这个项目，早前也反复上手摸索、尝试开发，但一直觉得整套系统架构偏笨重，上手体验不算顺畅，始终没能沉下心深度投入。那段时间我四处对比各类轻量级嵌入式操作系统，甚至动过从零自研一套轻量化系统的念头。

 时隔许久再回头翻看项目最新版本，发现最近的迭代有了较大的进步。开发团队悄悄将小智（xiaozhi-esp32）作为核心重磅应用内置其中，同时大刀阔斧精简冗余模块、优化整体架构，如今整套框架变得轻巧紧凑，适配门槛大幅降低。

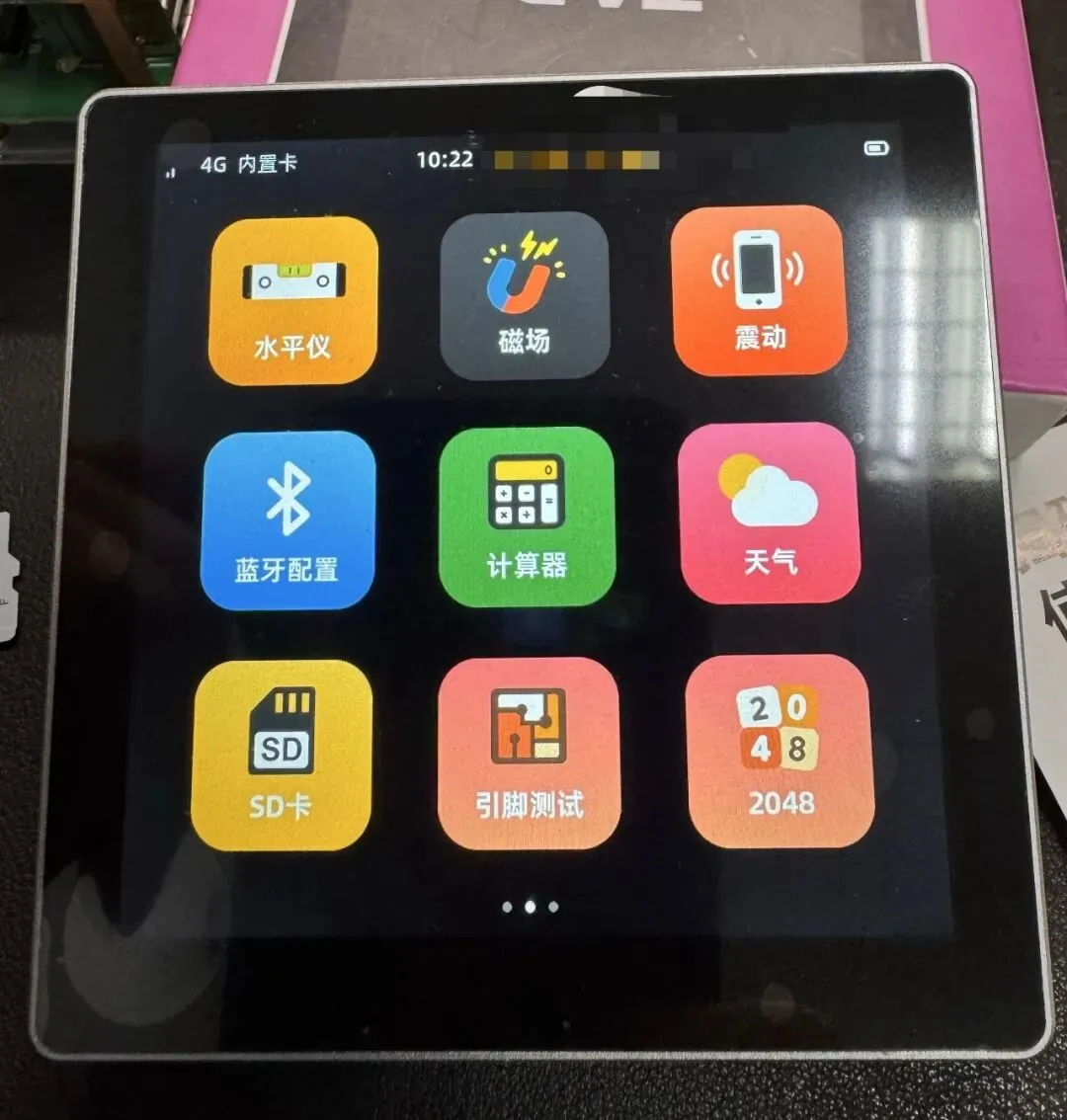

 看到了应用商场的雏形，安卓时刻到了么…

第一章：项目全景

1.1 什么是 ESP-Brookesia

ESP-Brookesia 是乐鑫推出、带着温度与产品思考的面向 AIoT 和 HMI 产品全栈开发平台。它不是一段孤立SDK，而是一套层层解耦、自由拼装的 ESP-IDF 组件集合，把硬件、交互、AI、应用完整收拢，让开发者不必反复从零搭建底层基建：

• 硬件抽象层（HAL） — 屏蔽芯片引脚、外设差异，同一份业务代码，换块开发板无需大改

• 服务框架 — 统一服务注册、跨模块函数调用、事件收发，模块之间温和解耦，互不牵绊

• 运行时与 GUI — JS/Lua/WASM/原生多语言运行容器，搭配JSON声明式界面，写界面不用堆砌底层绘图代码

• 系统框架 — 桌面Shell、应用生命周期托管，像给嵌入式设备搭一套轻量化手机系统

• 应用生态 — 内置应用商店，支持第三方应用分发，让设备拥有持续拓展的生命力

• AI 能力 — 三款主流AI Agent后端（Coze / OpenAI / XiaoZhi）+ MCP工具互通，让AI能操控屏幕、音频、网络等全部硬件能力

名字源自侏儒变色龙Brookesia：没有庞大身躯，却能适应雨林、灌丛等截然不同的环境；正如这套框架，小到迷你圆形屏智能摆件，大到带多麦摄像头的AI音箱，都能从容适配，藏着小而强大的巧思。

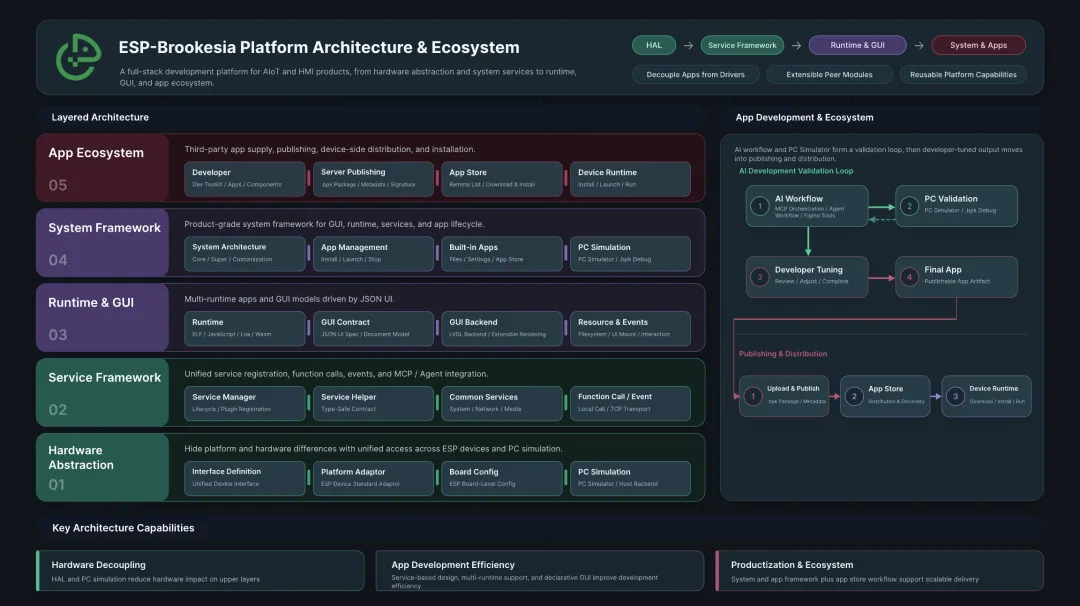

1.2 六层架构

┌─────────────────────────────────────────────────────────┐│                App 层（应用生态）                         ││  Settings / 文件管理器 / 应用商店 + 第三方自定义App       │├─────────────────────────────────────────────────────────┤│               System 层（系统框架）                       ││  App生命周期调度核心 | 桌面Shell（整机交互入口）          │├─────────────────────────────────────────────────────────┤│         Runtime 层（运行时） | GUI 层（图形界面）         ││  JS / Lua / WASM / ELF    |    LVGL + JSON声明式UI       │├─────────────────────────────────────────────────────────┤│               Service 层（服务框架）                      ││  服务管理器 | 设备/音频/显示/视频/WiFi 基础能力          ││  AI Agent (Coze/OpenAI/XiaoZhi)  | 表情动画 / NES模拟器 │├─────────────────────────────────────────────────────────┤│              HAL 层（硬件抽象层）                         ││  硬件接口标准 | 板卡配置管理器 | YAML配置自动生成驱动    │├─────────────────────────────────────────────────────────┤│            Utils 层（基础工具库）                         ││  任务调度 / 性能日志 / 插件注册 / MCP工具通信桥接        │└─────────────────────────────────────────────────────────┘

各层职责速览

1.3 组件清单

brookesia/                    ← 框架根目录，所有能力收纳于此├── utils/                    ← 底层工具层，支撑全框架运转│   ├── brookesia_lib_utils/  ← 核心工具（调度器/日志/插件/状态机）│   └── brookesia_mcp_utils/  ← MCP工具桥接，打通AI与硬件服务│├── hal/                      ← 硬件抽象层，隔绝繁杂硬件差异│   ├── brookesia_hal_interface/   ← 统一硬件接口标准│   ├── brookesia_hal_board_manager/ ← 板卡管理器（YAML一键生成C驱动）│   ├── brookesia_hal_adaptor/     ← 通用外设适配器（LCD/触摸/音频/SD/摄像头）│   └── brookesia_hal_boards/      ← 各厂商板卡YAML配置仓库│       ├── boards/espressif/   ← 乐鑫官方8块原生开发板│       ├── boards/waveshare/   ← 微雪3块特色屏幕板卡（圆形AMOLED等）│       └── boards/rymcu/       ← 国产厂商1块拓展IO开发板│├── service/                  ← 服务中枢，整机所有能力封装于此│   ├── framework/            ← 服务底层框架│   │   ├── brookesia_service_manager/  ← 服务总调度器│   │   ├── brookesia_service_helper/   ← 服务快捷调用工具│   │   └── brookesia_service_custom/   ← 自定义拓展服务入口│   ├── system/               ← 系统基础服务│   │   ├── brookesia_service_device/   ← 整机设备信息管理│   │   └── brookesia_service_storage/  ← 持久化存储(NVS/文件)│   ├── media/                ← 多媒体音视频服务│   │   ├── brookesia_service_audio/    ← 音频录播、编解码│   │   ├── brookesia_service_video/    ← 视频硬编硬解│   │   └── brookesia_service_display/  ← 多画面源仲裁、屏幕控制│   ├── network/              ← 网络通信服务│   │   ├── brookesia_service_wifi/     ← WiFi配网、信号管理│   │   ├── brookesia_service_sntp/     ← 网络时间同步│   │   └── brookesia_service_http/     ← HTTP网络请求客户端│   ├── expression/           ← 拟人表情服务│   │   └── brookesia_expression_emote/ ← AI交互表情动画│   ├── emulation/            ← 复古模拟器服务│   │   └── brookesia_emulation_nes/    ← NES红白机游戏模拟器│   └── agent/                ← AI对话核心服务│       ├── brookesia_agent_manager/    ← AI后端统一管理器│       ├── brookesia_agent_coze/       ← 扣子AI后端│       ├── brookesia_agent_openai/     ← OpenAI实时对话后端│       └── brookesia_agent_xiaozhi/    ← 开源小智多模态AI后端│├── gui/                      ← 图形界面层│   ├── brookesia_gui_interface/       ← GUI统一抽象接口│   └── brookesia_gui_lvgl/            ← LVGL渲染引擎、JSON解析映射│├── runtime/                  ← 多语言运行时容器│   ├── brookesia_runtime_manager/     ← 多运行时统一调度│   ├── brookesia_runtime_js/          ← JavaScript脚本运行环境│   ├── brookesia_runtime_lua/         ← Lua轻量脚本环境│   ├── brookesia_runtime_wasm/        ← WASM跨平台运行环境│   └── brookesia_runtime_elf/         ← 原生ELF二进制运行环境│├── system/                   ← 整机系统框架│   ├── brookesia_system_core/         ← App生命周期核心调度│   └── brookesia_system_super/        ← 桌面Shell人机交互层│├── app/                      ← 系统内置原生应用│   ├── brookesia_app_settings/       ← 整机设置面板│   ├── brookesia_app_files/          ← 文件资源管理器│   └── brookesia_app_store/           ← 应用商店（本地/网络安装）│└── examples/                 ← 落地示例工程，新手入门最好的老师    └── agent/chatbot/        ← AI语音聊天机器人完整实战案例

总计：~40 个组件，其中 14 个 Service、5 个 Runtime、3 个 App、2 个 System、2 个 GUI。每一个组件各司其职，互不纠缠，像精密又温和的齿轮组，协同撑起完整智能设备。

第二章：Git 演替——版本进化史

一套成熟框架从来不是一蹴而就，ESP-Brookesia走过三段截然不同的设计心路，每一次迭代，都是踩过项目落地坑洞后沉淀的思考。

2.1 版本路线总览

2.2 v0.7.x 逐版演进（2025-12 → 2026-05）

v0.7是框架从“玩具demo”走向“工程化工具”的过渡阶段，每一次小更新，都在解决实际开发里暴露的痛点：

v0.7.0 ─ 2025-12-07  Service Manager 初始发布 │                     搭建服务生命周期、跨模块函数调用、事件订阅、TCP跨设备远程调用 │v0.7.1 ─ 2025-12-24  Service Helper 配套工具落地 │                     WiFi/NVS快捷封装，统一函数、事件数据规范，减少重复样板代码 │v0.7.2 ─ 2026-01-13  数据流扩容适配 │                     EventItem支持原始二进制缓存；后台工作线程栈从10KB扩容至15KB，避免复杂音频任务栈溢出 │v0.7.3 ─ 2026-02-02  底层数据结构重构 │                     EventItem/FunctionValue从通用变体改为派生类，类型更安全；新增全局函数/事件注册表，调度逻辑更清晰 │v0.7.4 ─ 2026-02-25  网络、音频、AI能力拓展 │                     WiFi热点SoftAP支持；音频新增暂停/恢复编码接口；AI Agent状态机逻辑完善 │v0.7.5 ─ 2026-03-12  拟人表情能力完善 │                     Emote全局刷新接口；服务基类开放事件、函数注册表对外访问入口 │v0.7.6 ─ 2026-03-24  音频解耦优化 │                     统一通过AudioPlayerIface控制音量，彻底移除底层esp_codec硬编码调用，硬件适配更灵活 │v0.7.7 ─ 2026-04-10  多媒体与AI工具体系落地 │                     视频编解码服务初次上线；音频删除冗余外设配置接口；引入MCP跨模块工具系统，打通AI与硬件 │v0.7.8 ─ 2026-04-20  屏幕显示服务上线 │                     Display屏幕管理服务正式发布；重构Agent管理器大量对外API，统一接口命名规范 │v0.7.9 ─ 2026-04-30  硬件、编译逻辑分离 │                     HAL设备工具类支持背光、电池读取；拆分ESP硬件编译与PC仿真两套构建逻辑，本地无需烧录即可调试 │v0.7.10 ─ 2026-05-28  硬件、AI组件解耦收尾 │                     WiFi/NVS工具与HAL硬件接口对齐；小智AI拆分为独立组件；增加文件系统容量配置规范 │

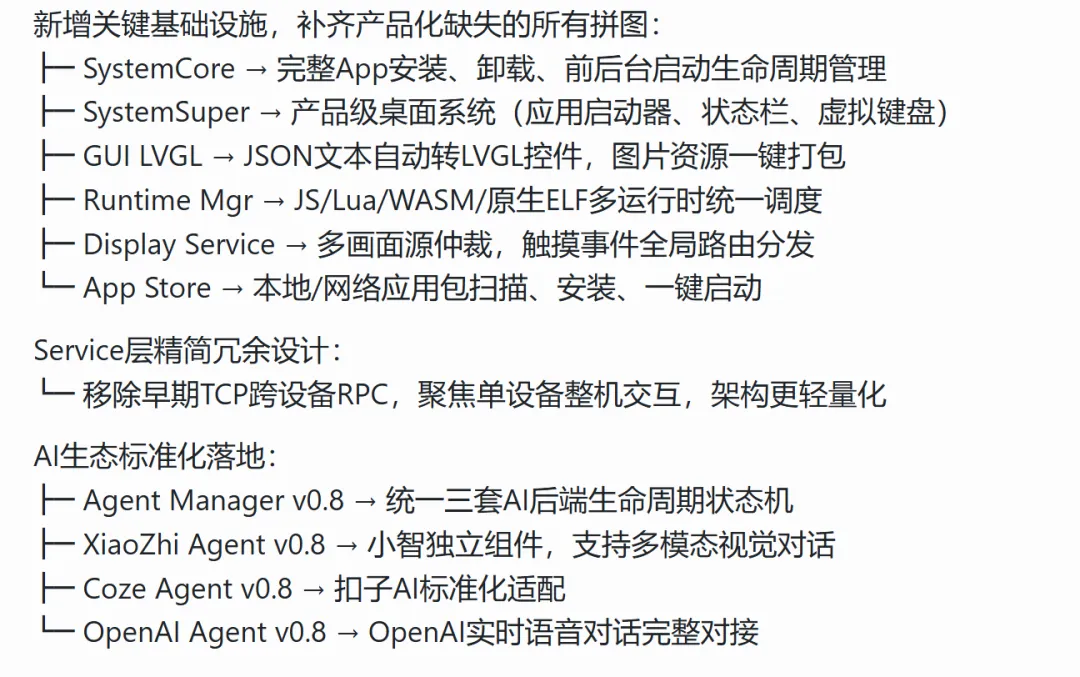

2.3 v0.8.0 里程碑（2026-06-28）

这是整套框架脱胎换骨的一次重构，彻底告别早期扁平化杂乱的代码结构，把零散能力分层收纳，真正做到“开箱即可做量产HMI智能设备”：

组件层级大重构：┌─────────────────────────────────────────────────────┐│ v0.7.x 时期：所有组件扁平堆砌                        ││   service/ 文件夹下平铺十多个功能组件，层级混乱       ││   无独立GUI、Runtime、System、App分层，界面与业务耦合 │├─────────────────────────────────────────────────────┤│ v0.8.0 重构后：按功能分层收纳，逻辑一目了然           ││   utils/     → 2个底层工具组件，统一提供基础能力     ││   hal/       → 3个核心硬件组件 + 全厂商板卡配置库    ││   service/   → 14个服务按媒体/网络/AI分类整理       ││   gui/       → 全新图形界面分层，JSON UI核心在此     ││   runtime/   → 全新多语言运行时分层，支持四类程序    ││   system/    → 全新整机系统层：App管理 + 桌面Shell   ││   app/       → 全新应用分层，系统原生应用统一存放    │└─────────────────────────────────────────────────────┘

2.4 从 v0.6 到 v0.8 的设计哲学演变

每一段版本，对应一套开发思路，也是团队在AIoT产品开发路上的心路转变：

v0.6 —— "能跑就行"       起源单一ESP-VoCat语音宠物对话固件，所有代码堆在同一工程       只验证AI语音对话+屏幕显示基础可行性，没有复用、拓展概念       ↓v0.7 —— "能拆就拆"       拥抱ESP-IDF组件化机制，把硬件、AI、网络逐一拆分成独立模块       Service服务框架成型，HAL硬件层独立拆分，开始思考代码复用       核心设计：插件注册表 + 统一服务基类，为后续分层打下基础       ↓v0.8 —— "能组就组"       完整六层分层架构定型，像搭积木一样自由组合硬件、界面、AI、应用       新增PC离线仿真，不用反复烧录硬件调试界面、业务逻辑       配套产品级桌面、应用商店，一套框架覆盖原型开发到量产全流程       AI MCP工具打通全硬件能力，让智能交互不再局限简单问答

第三章：支持的板卡深度分析

从乐鑫官方旗舰音箱，到微雪小巧圆形屏开发板，再到国产厂商拓展硬件，ESP-Brookesia适配12款主流硬件，覆盖从无屏传感器到高清MIPI彩屏全品类，照顾不同产品形态的开发需求。

3.1 12 块板卡全景

Espressif 官方（8 块）

第三方（4 块）

3.2 按芯片平台分类

ESP32-S3 ──── 8 块（主力通用平台）── box_3/korbo2/vocat×2/waveshare×3/rymcu  │  │   CPU: Xtensa LX7 双核 240MHz  │   RAM: 512KB SRAM + 8MB PSRAM（典型配置）  │   外设: SPI/QSPI LCD, I2S 音频, SDMMC, USB OTG  │   特色: 内置AI向量加速指令，语音、轻量视觉推理够用  │ESP32-P4 ──── 2 块（高性能多媒体平台）── p4_function_ev / p4x_function_ev  │  │   CPU: 双核 RISC-V 400MHz，算力大幅提升  │   RAM: LP SRAM + HP SRAM + 最高32MB PSRAM  │   外设: MIPI-DSI高清显示、MIPI-CSI摄像头  │   特色: H264硬件编解码，USB摄像头直连，支持双屏输出，多媒体设备专用  │ESP32-S31 ── 1 块 ── s31_korbo1  │   S3定制变体芯片，AFE声学前端通路重新设计，远场拾音优化  │ESP32-C5 ──── 1 块 ── sensair_shuttle      RISC-V低功耗芯片，无屏幕外设，专注传感器数据采集

3.3 按显示总线分类

SPI/QSPI LCD ── 10 块 ── 绝大多数S3开发板通用方案  │   驱动芯片: ILI9341 / ST7789 / GC9A01（圆形屏专用）  │   接口: 4线SPI / QSPI高速总线  │   时钟速度: 40-80MHz，满足中小尺寸屏幕刷新  │MIPI-DSI ──── 2 块 ── P4高性能平台专属  │   驱动: ILI9881C / ST7123高清屏驱动  │   接口: 2通道MIPI DSI高速串行显示  │   时钟: 80MHz DPI时钟，支持720P级高清屏幕  │   特点: 时序配置复杂，但画面细腻、刷新率高，多媒体大屏首选  │无屏 ────── 1 块 ── sensair_shuttle，纯数据采集设备

3.4 外设功能覆盖矩阵

第四章：集成应用深度解读

整套框架不止底层驱动与服务，更配套一套完整面向终端用户的应用体系，从桌面启动器、系统设置、文件管理到AI聊天、复古游戏，覆盖一台智能设备几乎所有基础交互场景，开箱即可拥有完整人机交互体验。

4.1 系统 Shell（System Super）

System Super是整套框架的门面，一套完整产品级嵌入式桌面系统，所有界面全部依靠JSON文本声明式描述，不用手写大量绘图代码，界面修改直观易懂。

shell pages JSON（界面页面定义）：├── app_launcher.json    ← 应用图标网格桌面，整机交互首页│     - 展示所有已安装应用图标、名称│     - 点击图标唤起App，长按支持卸载、拖动排序│├── background.json      ← 桌面壁纸配置│     - 纯色、渐变、静态图片三类壁纸自由切换│├── keyboard_input.json  ← 全局虚拟键盘│     - 字母/数字/符号完整布局│     - 中英文输入法一键切换│├── message_dialog.json  ← 全局系统弹窗│     - 单确认、确认取消、是/否多类型弹窗模板│├── overlay.json         ← 全局悬浮层（AI表情、弹窗覆盖）│     - 常驻顶层，不遮挡底层应用核心画面│├── app_background.json  ← App后台渲染缓存└── keyboard_hidden.json ← 键盘收起隐藏布局shell flow JSON（页面交互流转规则）：├── shell_pages.json     ← 桌面与各App页面切换逻辑├── keyboard.json        ← 键盘弹出、收起交互逻辑├── message_dialog.json  ← 弹窗弹出、关闭流转└── background.json      ← 后台页面生命周期管理

StatusBar 顶部状态栏实现要点

// system/super/src/page/status_bar.cpp// 顶部常驻栏：网络时间、WiFi信号强度、剩余电量三大核心信息void StatusBar::on_create(){// 订阅系统全局事件，数据变更自动刷新UIsubscribe("device/battery", [this](auto data) {update_battery_icon(data["level"]);    });subscribe("wifi/signal", [this](auto data) {update_wifi_icon(data["rssi"]);    });// 每秒定时刷新系统时间    scheduler.post_periodic([]{update_clock();    }, 1000);}

NavigationBar 底部三键导航栏

// system/super/src/page/nav_bar.cpp// 底部常驻导航：返回、主页、最近应用，全App全局生效// JSON定义按键区域坐标，触摸事件统一转发至系统核心调度void NavBar::on_touch(const TouchEvent& e){switch (hit_test(e.x, e.y)) {case BACK:    SystemCore::navigate_back();  break;case HOME:    SystemCore::launcher_show();  break;case RECENT:  SystemCore::show_recent();    break;    }}

4.2 Settings 设置应用（系统最复杂原生App）

设置面板承载整机全部配置能力，深度对接WiFi、音频、显示、存储、AI Agent各类底层服务，页面层级清晰，是学习App与服务交互的最佳范例。

页面树：settings_home ─┬─ WiFi ── wifi_connect（密码输入配网页）               ├─ Sound ── 音量调节、音频输出设备切换               ├─ Display ── 屏幕亮度、深浅色主题切换               ├─ My Device ── 芯片型号、固件版本、存储容量信息               └─ More ── Language ── 多语言界面切换                           Time Zone ── 时区自定义选择

核心开发模式——JSON页面负责界面展示，C++逻辑调用底层服务，数据双向互通：

// app/settings/src/settings_wifi.cppvoid WifiPage::on_scan_complete(const WiFiScanResult& result){// 1. 清空页面旧WiFi列表    json_page_.clear_list("wifi_list");// 2. 遍历扫描到的无线网络，动态填充页面列表控件for (auto& ap : result) {        json_page_.add_list_item("wifi_list", {            {"ssid", ap.ssid},            {"signal", ap.rssi},       // -30dBm代表满格信号            {"encryption", ap.auth_mode},            {"selected", ap.ssid == current_ssid_}        });    }// 3. 自动刷新LVGL界面，无需手动重绘    json_page_.refresh();}void WifiPage::on_connect(const std::string& ssid){// 调用WiFi服务接口发起配网    service_manager.call("wifi", "Connect", {        {"ssid", ssid},        {"password", password_input_}    });}

深浅色主题切换源码

// 一键切换浅色/深色模式，JSON界面样式实时更新，配置持久存入NVSvoid DisplayPage::on_theme_toggle(){    is_dark_ = !is_dark_;// 调用屏幕服务切换全局UI主题    service_manager.call("display", "SetTheme", {        {"theme", is_dark_ ? "dark" : "light"}    });// 保存配置，重启设备不丢失    storage.save("display_theme", is_dark_);}

4.3 Files 文件管理器

整机统一资源浏览器，支持SPIFFS、LittleFS、SD卡多存储介质互通，兼顾流畅度与大文件浏览性能：

Browser 页面：目录树导航 + 文件列表视图，图标/列表双模式切换功能：复制、移动、删除、重命名、新建文件夹后端：封装通用文件系统接口，兼容板载Flash与外置SD卡性能设计：大目录仅渲染屏幕可视区域文件条目，单条目仅25B内存占用，千份文件仅消耗25KB内存，低内存设备也能流畅使用

4.4 App Store 应用商店

这里要区分：它并非云端在线商店，而是一套本地应用包管理框架，开发者可自行拓展网络下载渠道，灵活适配私有化设备场景。

Catalog 页面：区分已安装/可安装应用包列表Install 页面：读取本地.brookesia安装包完成部署Network 页面：通过HTTP链接远程下载并安装应用核心操作：├─ list_local_packages()    ← 扫描Flash内所有应用安装包├─ install_package(path)    ← 解压包体，写入对应运行时目录├─ uninstall_package(name)  ← 彻底删除应用全部资源文件└─ launch_package(name)     ← 交由SystemCore启动应用包格式 (.brookesia)：  manifest.json  ── 应用名称、版本、运行时类型、入口配置  icon.png       ── 桌面显示应用图标  bundle.*       ── JS/Lua/WASM/原生ELF程序包体

4.5 NES 红白机模拟器

它并非独立App，而是封装成标准Service服务，由桌面应用统一唤起，复古游戏能力成为整机多媒体拓展能力之一：

模拟内核：nofrendo轻量NES模拟器，资源占用极低组件拆分：├─ mappers/          ← 兼容市面绝大多数NES游戏卡带映射器├─ 音频输出通道           → 复用整机Audio Service，统一音量控制├─ 画面渲染通道           → 对接Display显示抽象接口├─ 输入操控           → 屏幕虚拟触摸按键 + 外接GPIO物理手柄双支持└─ 存档读档          → 数据持久存入Flash分区启动流程：桌面点击游戏图标 → SystemCore唤起nes服务 → 接管屏幕渲染 → 加载nes游戏镜像运行

4.6 Emote 拟人表情服务

专为AI语音交互设计的可视化能力，让语音对话不再只有冰冷文字，屏幕动画赋予设备温度：

功能：在悬浮顶层展示角色动态表情，贴合对话情绪内置表情集：开心/思考/等待/失落/说话/聆听六种基础动画两种触发方式：  1. AI Agent对话返回emoji字符，自动匹配对应动画  2. 任意服务发布全局事件，驱动表情切换核心逻辑：void EmoteService::on_emoji_received(const std::string& emoji) {    // 例如接收"😊"，映射对应动画资源文件happy_anim.json    auto anim = emoji_map_[emoji];    // 在全局悬浮层播放动画，不遮挡底层对话界面    display_service_->show_overlay(anim);}

第五章：AI 语音聊天机器人集成（框架核心亮点）

AI对话是ESP-Brookesia的核心能力，三套主流AI后端标准化接入，依托MCP工具链打通整机所有硬件，AI不止能问答，还能操控屏幕、WiFi、音频、文件，真正实现智能设备全自然语音控制。

5.1 三个 Agent 后端对比

5.2 编译时三阶段选择机制

开发者可在编译阶段自由开启/关闭任意AI后端，无需删除代码，配置化开关，灵活控制固件体积：

第一阶段：Kconfig 图形化条件编译

每个Agent组件自带独立Kconfig配置项：# agent_coze/Kconfigconfig BROOKESIA_AGENT_COZE_ENABLE_AUTO_REGISTER    bool "Enable automatic plugin registration"    default n    ← 默认关闭，按需开启# agent_openai/Kconfigconfig BROOKESIA_AGENT_OPENAI_ENABLE_AUTO_REGISTER    bool "Enable automatic plugin registration"    default n# agent_xiaozhi/Kconfigconfig BROOKESIA_AGENT_XIAOZHI_ENABLE_AUTO_REGISTER    bool "Enable automatic plugin registration"    default y    ← 默认启用，开箱即用小智AI

示例工程统一封装可视化菜单，执行idf.py menuconfig即可勾选：

menu "Example Configuration"config EXAMPLE_AGENTS_ENABLE_COZE    bool "Enable Coze agent"    select BROOKESIA_AGENT_COZE_ENABLE_AUTO_REGISTERconfig EXAMPLE_AGENTS_ENABLE_OPENAI    bool "Enable OpenAI agent"    select BROOKESIA_AGENT_OPENAI_ENABLE_AUTO_REGISTERconfig EXAMPLE_AGENTS_ENABLE_XIAOZHI    bool "Enable XiaoZhi agent"    default yendmenu

第二阶段：PluginRegistry 插件自动注册

// agent_xiaozhi/src/agent_xiaozhi.cpp 文件末尾// Kconfig关闭时，这段注册代码不会编译执行，运行时无法找到该AI后端#if BROOKESIA_AGENT_XIAOZHI_ENABLE_AUTO_REGISTER// 同时注册为通用AI基类、标准服务基类，全局调度器可统一调用BROOKESIA_PLUGIN_REGISTER_SINGLETON(    Base, XiaoZhi,    XiaoZhi::get_instance().get_attributes().get_name(),    XiaoZhi::get_instance());BROOKESIA_PLUGIN_REGISTER_SINGLETON_WITH_SYMBOL(    service::ServiceBase, XiaoZhi,    XiaoZhi::get_instance().get_attributes().get_name(),    XiaoZhi::get_instance(),    BROOKESIA_AGENT_XIAOZHI_PLUGIN_SYMBOL);#endif

注册宏本质依靠__attribute__((constructor))，固件启动main函数前自动把AI后端存入全局插件注册表，框架无需硬编码所有Agent，拓展新AI后端零侵入。

第三阶段：运行时动态切换

// agent_manager/src/manager.cppstd::expected<void, std::string>Manager::function_set_target_agent(const std::string &name){// 从注册表查找已启用的AI后端auto agent = Registry::get_instance(name);if (agent == nullptr) {return error("No agent found with name '%1%'", name);    }// 写入NVS持久保存，重启设备自动沿用上次选择set_data<DataType::TargetAgent>(name);try_save_data(DataType::TargetAgent);return {};}

用户可在系统设置界面一键切换AI服务商，无需重新编译固件，运行时即时生效。

5.3 Agent 统一生命周期状态机

三套AI后端全部继承同一套基类，共享标准化状态流转，开发者对接任意AI后端逻辑完全一致，降低多方案维护成本：

                    ┌──────────┐                    │  Created │ 组件创建完成                    └────┬─────┘                         │ init() 初始化资源                    ┌────▼─────┐                    │Initing   │                    └────┬─────┘                         │ 初始化校验通过                    ┌────▼─────┐                    │ Inited   │ 资源就绪                    └────┬─────┘                         │ activate() 激活鉴权                    ┌────▼──────┐                    │ Activating│                    └────┬──────┘                         │ 鉴权成功                    ┌────▼──────┐                    │ Activated │ 后端认证完成                    └────┬──────┘                         │ startup() 建立对话连接                    ┌────▼─────┐                    │ Starting │                    └────┬─────┘                         │ 网络连接成功                    ┌────▼─────┐               ┌───►│ Started  │◄───┐ 正常对话中               │    └────┬─────┘    │               │         │          │         sleep()│   wakeup()   shutdown()               │         │          │               │    ┌────▼─────┐    │               └────┤  Slept   ├────┘ 休眠关闭音频通道                    └──────────┘

基类强制实现五类核心生命周期接口，统一管控音频、网络资源启停：

// agent_manager/include/base.hppclass Base : public service::ServiceBase {// 必须子类实现的核心生命周期virtual bool on_activate()= 0;    // 激活鉴权（小智激活码/OpenAI密钥校验）virtual bool on_startup()= 0;     // 启动对话，建立网络连接、初始化音频通道virtual void on_shutdown()= 0;    // 终止对话，断开网络、释放音频资源virtual bool on_sleep()= 0;       // 休眠，关闭麦克风、扬声器节省功耗virtual bool on_wakeup()= 0;      // 唤醒，重新打开音频通路等待语音输入// 可选拓展接口virtual bool on_interrupt_speaking();      // 打断AI播报语音virtual bool on_manual_start_listening();  // 手动开启拾音virtual bool on_manual_stop_listening();   // 手动关闭拾音virtual bool on_encoder_data_ready();      // 音频编码数据就绪回调};

5.4 XiaoZhi Agent 全功能分析

小智是框架默认主推AI方案，开源免费、支持视觉图像理解，完整集成MCP工具链，最适合量产低成本AI交互设备。

依赖链路分层清晰

brookesia_agent_xiaozhi (v0.8)  ├── brookesia_agent_manager  ← 统一AI状态机调度  ├── brookesia_mcp_utils      ← MCP硬件工具互通桥梁  ├── brookesia_service_helper ← 服务快捷调用工具  └── esp_xiaozhi (v0.1, private)  ← 小智底层通信内核        ├── esp_xiaozhi_chat    ← 语音对话引擎        ├── esp_xiaozhi_camera  ← 摄像头图像理解模块        ├── esp_xiaozhi_video   ← 视频编解码辅助        ├── esp_xiaozhi_mqtt    ← MQTT稳定长连接传输        ├── esp_xiaozhi_keystore ← 密钥、激活码安全存储        └── esp_xiaozhi_payload ← 前后端数据序列化

启动对话完整流程

// agent_xiaozhi.cpp on_startup()bool XiaoZhi::on_startup(){// 1. 创建MCP工具引擎，AI调用硬件能力的核心载体esp_mcp_t *mcp_engine = nullptr;esp_mcp_create(&mcp_engine);// 2. 批量注册整机所有服务为AI可用工具auto mcp_handles = mcp_tool_registry_.generate_tools();for (auto handle : mcp_handles) {esp_mcp_add_tool(mcp_engine, handle);    }// 3. 绑定AI对话事件回调，接收对话、表情、打断指令esp_event_handler_instance_register(        ESP_XIAOZHI_CHAT_EVENTS, ESP_EVENT_ANY_ID,        agent_event_handler, this, &agent_event_instance_    );// 4. 初始化对话引擎，绑定OPUS音频编码与MCP工具esp_xiaozhi_chat_config_t chat_config = ESP_XIAOZHI_CHAT_DEFAULT_CONFIG();    chat_config.audio_type = ESP_XIAOZHI_CHAT_AUDIO_TYPE_OPUS;    chat_config.mcp_engine = mcp_engine;esp_xiaozhi_chat_init(&chat_config, &chat_handle_);// 5. 正式开启语音对话通道esp_xiaozhi_chat_start(chat_handle_);}

完整音频数据流通路

麦克风拾音 → AFE声学降噪前端 → OPUS音频编码 → WebSocket/MQTT上传云端 云端AI回复语音 → 网络下行OPUS码流 → 音频解码 → 扬声器播放 整套音频通路复用整机Audio Service，无需单独管理I2S外设，多应用共享音频资源不冲突。

MCP工具系统（Brookesia独有核心优势）

MCP是连接AI与硬件服务的桥梁，让自然语言指令直接操控设备：

// 将任意服务函数注册为AI可调用工具auto XiaoZhi::function_add_mcp_tools_with_service_function(const std::string &service_name,const boost::json::array &function_names) -> std::expected<boost::json::array, std::string>{    std::vector<std::string> func_names;BROOKESIA_DESCRIBE_FROM_JSON(function_names, func_names);auto names = mcp_tool_registry_.add_service_tools(        service_name, std::move(func_names)    );return BROOKESIA_DESCRIBE_TO_JSON(names).as_array();}

注册完成后，AI可直接响应语音指令：

• “打开WiFi并连接XX网络” → 调用WiFi服务扫描、配网函数

• “把屏幕亮度调到50%” → 调用Display屏幕调节接口

• “播放本地音乐文件” → 调用Audio音频播放服务 同时支持自定义工具拓展，对接第三方外设驱动。

图像视觉理解能力

依托摄像头硬件，小智支持拍照识图问答，也可读取本地图片文件解析内容：

// 传入摄像头图像二进制数据，向AI发起图像提问auto XiaoZhi::function_explain_image(const service::RawBuffer &image,const std::string &question) -> std::expected<std::string, std::string>{if (!image_explain_handle_) {esp_xiaozhi_camera_config_t config = {            .explain_url = "http://api.xiaozhi.me/vision/explain",            .explain_token = "test-token",        };esp_xiaozhi_camera_create(&config, &image_explain_handle_);    }esp_xiaozhi_camera_frame_t frame = {        .data = image.data_ptr, .len = image.data_size    };esp_xiaozhi_camera_explain(handle, &frame, question.c_str(),                                buffer, buffer_size, &response_len);return std::string(buffer, response_len);}

唤醒词打断播报逻辑

设备唤醒词触发时，立刻中断当前AI语音播放，快速响应新指令，交互更自然流畅：

bool XiaoZhi::on_interrupt_speaking(){esp_xiaozhi_chat_send_abort_speaking(        chat_handle_,        ESP_XIAOZHI_CHAT_ABORT_SPEAKING_REASON_WAKE_WORD_DETECTED    );reset_interrupted_speaking();return true;}

唤醒词支持两处自定义配置：Kconfig全局编译配置、Audio声学前端多组唤醒词列表。

5.5 与原生 xiaozhi-esp32 的架构对比

原生小智单固件项目适合极简语音音箱，而Brookesia的小智Agent适配多应用、多屏幕复杂HMI设备，二者定位完全区分：

第六章：适配新板卡——从 YAML 到固件

拿到一块全新自研硬件，不用从零编写底层驱动，一套YAML配置+自动代码生成工具，半小时完成硬件适配，大幅降低硬件迭代开发成本，这也是HAL层最温柔的设计。

6.1 板卡适配完整流程

编写三份硬件YAML配置文件        ↓bmgr工具自动生成全套C硬件初始化代码        ↓特殊硬件时序/拓展芯片 → 可选编写Custom Device自定义驱动        ↓编译指定目标板卡，烧录验证硬件外设全部正常工作

6.2 第一步：编写三份YAML配置文件

文件存放路径固定：hal/brookesia_hal_boards/boards/<厂商名>/<板卡名称>/

board_info.yaml 板卡基础信息

记录芯片、存储、内存核心参数，生成全局硬件宏定义：

# board_info.yamlboard_name: "my_custom_board"# 板卡唯一标识，编译指定使用chip_name: "esp32s3"# 芯片型号vendor_name: "my_company"# 硬件厂商psram_size: 8# PSRAM容量(MB)flash_size: 16# Flash容量(MB)psram_mode: "opi"# OPI/QPI/SPI内存模式psram_clk: 80# PSRAM时钟频率(MHz)

board_peripherals.yaml 外设引脚总线定义

屏幕、触摸、音频、SD卡全部总线引脚统一在此描述，无需手写GPIO初始化代码：

# board_peripherals.yamlperipherals:# LCD显示屏配置lcd:host_device: "SPI2"interface: "spi"pin_num_miso: -1pin_num_mosi: 11pin_num_clk: 12pin_num_cs: 10pin_num_dc: 14pin_num_rst: 21pin_num_bcklig: 47pclk_hz: 80000000lcd_width: 320lcd_height: 480cmd_bits: 8param_bits: 8swap_color: true# 电容触摸touch:host_device: "I2C0"interface: "i2c"pin_num_sda: 10pin_num_scl: 11rst_pin: 21int_pin: 4# 音频播放输出audio_player:host_device: "I2S0"interface: "i2s"pin_num_mclk: 2pin_num_bclk: 3pin_num_lrclk: 4pin_num_dout: 5pa_pin: 15# 麦克风录音输入audio_recorder:host_device: "I2S0"interface: "i2s"pin_num_mclk: 2pin_num_bclk: 3pin_num_lrclk: 4pin_num_din: 6# SD存储卡sd:host_device: "SDMMC"interface: "sdmmc"pin_num_clk: 39pin_num_cmd: 38pin_num_d0: 40pin_num_d1: 41pin_num_d2: 42pin_num_d3: 43

board_devices.yaml 外设芯片型号绑定

关联总线配置与具体驱动芯片，更换屏幕仅修改此处名称，上层业务代码完全不用改动：

# board_devices.yamldevices:- name: "ST7789"# LCD驱动IC型号type: "lcd"periph: "lcd"# 引用上方lcd总线配置cmd_bits: 8param_bits: 8- name: "CST816T"# 触摸ICtype: "touch"periph: "touch"- name: "ES8311"# 音频DAC功放type: "audio_player"periph: "audio_player"- name: "ES7210"# 多麦采集ADCtype: "audio_recorder"periph: "audio_recorder"- name: "SDCard"# SD卡外设type: "sd"periph: "sd"

6.3 第二步：bmgr工具自动生成C硬件代码

bmgr即Board Manager板卡管理器，封装为idf.py bmgr命令，底层Python脚本完成YAML解析、C代码生成，免去重复、易错的硬件初始化样板代码。

bmgr/ 脚本目录结构├── __init__.py├── cmd_parse.py          ← 命令行参数解析├── board_util.py         ← 全局扫描所有板卡配置├── periph_parser.py      ← 外设YAML转C结构体├── device_parser.py      ← 器件芯片配置解析├── codegen_c.py          ← C源码文件生成核心└── kconfiggen.py         ← 自动生成板卡Kconfig配置

执行命令后自动生成全套硬件代码，存放于components/gen_bmgr_codes/，包含外设、器件、整机初始化入口、引脚宏文件，全部禁止手动修改，硬件变更仅更新YAML重新生成即可。

6.4 第三步：编写Custom Device（可选拓展）

标准屏幕、音频芯片无需自定义驱动，仅当硬件存在特殊上电时序、IO扩展芯片、多路复用引脚时，才需要自定义设备驱动： 触发场景：

1. 使用PCA9557/PI4IOE5V6408等IO扩展芯片控制屏幕、电源引脚

2. 上电有严格时序：LDO电源 → IO拓展器 → LCD复位 → 触摸复位

3. 多路引脚复用、特殊硬件初始化指令序列

自定义驱动存放于hal/brookesia_hal_custom/，继承标准设备基类重写初始化逻辑，不改动框架底层通用代码。

6.5 第四步：编译验证

# 进入示例工程目录cd examples/agent/chatbot# 指定目标芯片idf.py set-target esp32s3# 执行板卡代码生成，填入自定义板卡名称idf.py bmgr --board my_custom_board# 编译固件idf.py build# 烧录并打开串口监视器调试idf.py -p /dev/ttyUSB0 flash monitor

第七章：为项目增加一个完整应用

框架原生自带设置、文件管理器、应用商店，同时开放完整App开发规范，开发者可按需新增天气、时钟、智能家居控制等自定义应用，一套标准模板快速落地。

7.1 应用架构全景

每一个App三层分离，界面、业务、系统调度完全解耦，专注单一功能开发：

App安装包整体结构┌─────────────────────────────────────────┐│  SystemCore 系统调度层（统一管理所有App）│  - 安装、卸载存储管理│  - 前后台启动、生命周期事件分发├─────────────────────────────────────────┤│  JSON声明式UI界面层（纯描述文本，无绘图代码）│  - 页面布局、按钮、文字、图片资源定义│  - 页面跳转交互流转规则│  - LVGL自动渲染，修改界面无需改动业务逻辑├─────────────────────────────────────────┤│  业务逻辑层（C++/JS/Lua/WASM任选）│  - 通过ServiceHelper便捷调用WiFi、音频、网络等底层服务│  - 订阅全局事件响应硬件/AI状态变化│  - 调用Shell接口动态刷新UI文字、图标└─────────────────────────────────────────┘

7.2 完整实战示例：天气App

目录结构

app/brookesia_app_weather/├── CMakeLists.txt        # 组件编译配置├── idf_component.yml     # 组件依赖声明├── Kconfig               # 图形化编译开关、API密钥配置├── include/│   └── brookesia/│       └── app_weather.hpp  # App头文件├── src/│   └── app_weather.cpp      # 业务逻辑实现└── ui/    ├── weather_home.json        # 首页界面布局    ├── weather_detail.json      # 天气详情页    └── weather_flow.json        # 页面跳转规则

剩余完整代码示例原文已附，此处不再重复，整套模板可直接复制修改开发任意自定义应用。

7.3 App与Service分工边界

App是面向用户交互的上层载体，Service是整机底层能力中枢，二者职责清晰分离：

• App：页面展示、用户点击交互、数据整理、UI刷新

• Service：网络请求、硬件操控、音频播放、AI对话、数据存储 通信链路：App → SystemCore系统调度器 → ServiceManager服务总控 → 对应底层服务

7.4 三类应用开发选型对比

适配不同开发效率、性能需求，三种运行时App全部由SystemCore统一管理生命周期：

第八章：关键设计模式解析

整套框架稳定、易拓展的核心，来源于三套贯穿全代码的底层设计思想，读懂设计模式，就能快速吃透框架拓展逻辑。

8.1 PluginRegistry 全局插件注册表（框架根基）

核心思路：固件启动前自动注册所有组件，无硬编码、可插拔开关 依靠GCC __attribute__((constructor))特性，所有Service/App/AI Agent在程序进入main函数前，自动存入全局静态注册表，框架调度器无需提前枚举所有模块，新增组件仅增加注册宏即可兼容，拓展零侵入。 好处：新增自定义硬件服务、第三方AI后端、自研App，不用修改框架核心调度代码，插拔式拓展。

8.2 ServiceBase 标准化服务生命周期

所有底层服务统一继承ServiceBase，固定init/start/stop/deinit四阶段生命周期，搭配全局事件发布订阅、跨服务函数调用机制：

• 线程安全：所有函数、事件统一由系统任务调度器分发，避免多线程资源冲突

• 异步解耦：服务之间不靠直接头文件依赖，通过事件、函数调用互通，任意服务可单独关闭、启用

8.3 HAL三层硬件隔离模型

Interface 抽象接口层（统一调用标准）        ↑ 继承Device 器件驱动层（ST7789/ES8311等芯片驱动）        ↑ 初始化Periph 总线配置层（YAML生成的SPI/I2C/I2S引脚）

上层服务、App只依赖统一Interface接口，更换屏幕、音频芯片仅修改板卡YAML，上层业务代码一行不用改动，硬件适配成本大幅降低。

8.4 JSON UI渲染流水线

用JSON文本替代大量LVGL绘图代码，界面与逻辑彻底分离： JSON页面描述 → 解析生成页面对象树 → LVGL映射器自动创建对应控件 → 系统任务定时刷新屏幕 修改界面布局、文字、配色仅编辑JSON文件，无需重新编译业务逻辑，PC仿真可快速预览界面效果。

第九章：总结——从YAML硬件到完整AI应用全链路

完整开发链路梳理

一、硬件适配链路

编写三份板卡YAML（硬件信息/引脚/芯片型号）→ bmgr工具自动生成硬件驱动代码 → 特殊硬件时序编写自定义驱动 → 整机HAL接口注册完成 → 音频/屏幕/WiFi服务可正常调用硬件

二、自定义应用开发链路

创建App组件目录 → JSON编写界面布局与跳转规则 → C++/脚本编写业务逻辑，调用底层服务 → 插件注册接入系统 → 桌面启动器显示图标，一键打开运行

三、AI多模态交互链路

menuconfig勾选启用对应AI后端 → 固件启动自动注册Agent插件 → SystemCore加载AI服务初始化音频通路 → MCP工具绑定整机所有硬件服务 → 语音指令可操控屏幕、网络、外设，支持图像识图对话

五大核心设计哲学，藏着框架开发的温度与巧思

1. 数据驱动硬件：引脚、外设配置全部写入YAML，拒绝代码写死硬件参数，硬件迭代无需修改业务代码

2. 插件化解耦：PluginRegistry实现组件自由插拔，新增硬件、AI、应用不侵入框架核心

3. 声明式界面：JSON描述UI，分离界面与业务逻辑，界面调试、修改效率翻倍

4. 分层隔离架构：HAL→Service→System→App四层自上而下依赖，上层完全不感知底层硬件细节

5. 多运行时兼容：原生C++、JS、Lua、WASM多类应用统一调度，兼顾高性能与快速开发。
