[AI建模]当 GenAI 击穿汽车电子 MBD 壁垒:大厂底层架构防线重构与 MCP 协议的秘密

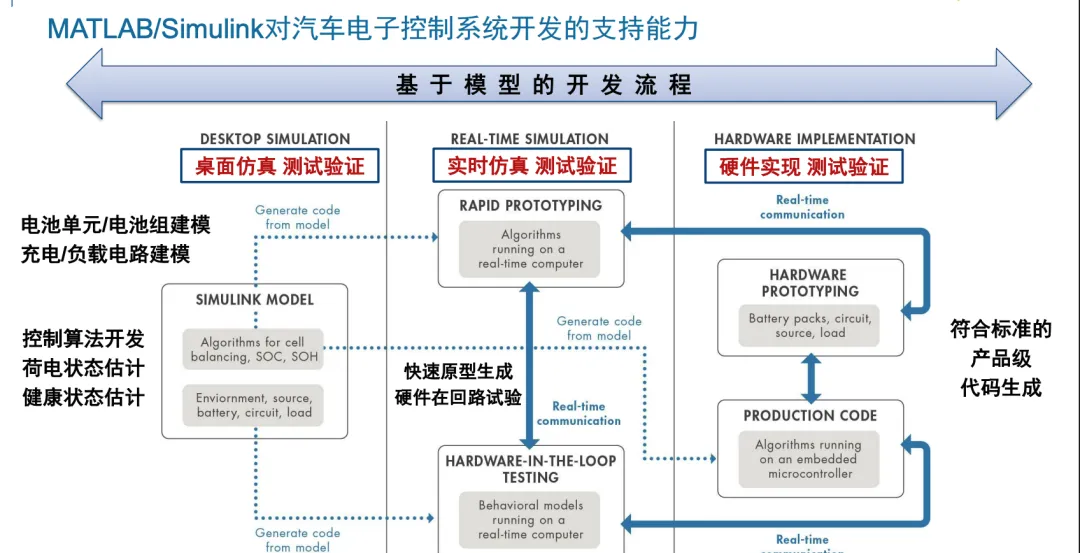

图1：MATLAB/Simulink对汽车电子控制系统开发的支持能力

💥 开篇暴击

在新能源与智能汽车产业链的极度内卷之下，“交付倒逼开发”的模式已成为常态。传统 MBD（基于模型的设计）开发流程，在面对日益复杂的系统需求和极速迭代的开发周期时，其效率天花板已彻底暴露。过去，我们用模型替代手写 C 代码，实现了汽车电子从手工作坊到工业化自动代码生成的第一次降维打击。然而，在如今软件定义汽车（SDV）的浪潮下，连“画模型”（繁琐的连线、拖拽模块、配置 Solver 和 Data Type）本身也成了一种重体力劳动。系统工程师与算法工程师之间存在着巨大的语义鸿沟，信息的加工、传递在“V”型流程的左侧不断衰减失真。

真正的破局点在哪里？知猷君将目光投向了生成式 AI（GenAI）。千万不要以为大语言模型（LLM）只能写写 Python 脚本或做做文本总结，当我们将 GenAI 与 MATLAB/Simulink 深层 API 彻底打通，构建起专属的 Coding Agent 矩阵时，我们真正在触及的是下一代汽车电子软件工厂的底层逻辑。正如我们在某大厂数字化开发平台以及多项前沿预研中所验证的核心理念：将大模型“概率性的生成结果”强制置于“可信平台的确定性仿真和验证”闭环之中。作为工程师，我们未来的核心精力必须全部收敛于判断、验证和决策，把重复的、低价值的“搭图”工作交给机器。今天，知猷君将从底层架构的绝对硬核视角，深度剥开 GenAI 与 MBD 结合的黑盒，谈一谈那些在量产一线真实踩过的暗坑与重构的防线。

🧠 底层逻辑：将模糊语义映射为高维有向无环图

大模型底层的 Transformer 架构是基于概率分布的，而汽车电子的 MBD 开发要求绝对的强因果性与确定性。将这两种截然不同的基因融合，绝不是简单地给大模型喂一段提示词（Prompt），然后指望它吐出一个完美的 .slx 模型文件。在工程实现上，我们必须通过一套严密的中间层协议，将自然语言的模糊意图转化为对 MATLAB 底层接口的精准调用。

在我们的系统架构中，核心纽带是 MCP（Model Context Protocol）协议与多模态智能体（Multi-modal Agentic）框架。系统的运作底层链路被严格划分为感知、编译与执行三层，并通过多个具备特定 Domain Knowledge（领域知识）的 Agent 进行接力。

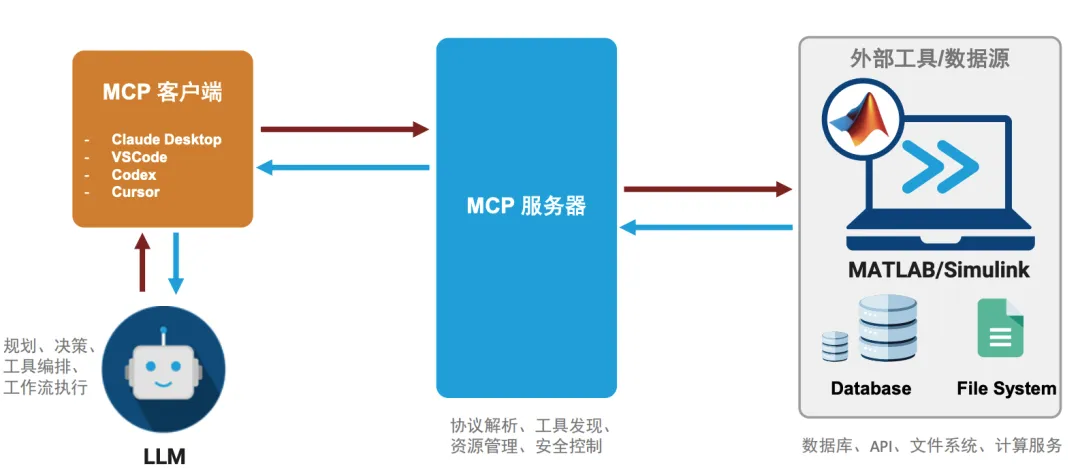

图2：MCP 协议架构图

首先是需求解析与系统架构生成层。在实际的整车域控开发中，我们直接将 Polarion 或 DOORS 中的文本需求喂给 Investigator Agent。例如一个典型的前向碰撞预警（FCW）需求：“当雷达探测到前方目标车辆距离小于阈值且相对速度大于 15km/h 时，触发一级声光报警”。Agent 在解析后，并不会直接去画 Simulink 的逻辑运算块，而是优先调用 System Composer 的 API 构建系统架构大纲。Agent 会生成一整套 MATLAB 脚本，调用 systemcomposer.createModel 创建架构模型，精准定义 Port（接口）、Component（组件），并依据需求配置组件间的 Connector（连接）。这一步，将原本需要人工在 DaVinci Developer 中苦苦拆解的 AUTOSAR SWC 架构及其接口矩阵，以脚本化的方式瞬间收敛到了系统架构模型中。

📓 原理深度解析：基于 MCP 协议的 Simulink 多 Agent 生成与量产防线设计

跨过架构层，接下来是深水区：行为模型（Behavior Model）的自动生成。Simulink 模型本质上是一个高度结构化的有向无环图（DAG），而 Stateflow 则是一套扩展的有限状态机（FSM）。为了让大模型精确生成内部逻辑，我们必须设计一套语义压缩与抽象语法树（AST）映射机制。

为什么要进行极端压缩？因为原始的 Simulink XML 文件（.slx 的底层解包结构）对于 LLM 来说过于冗长，一个工业级动力域模型的 XML 往往轻易突破 40,000 个 Tokens。这会导致极高的算力消耗、灾难性的上下文遗忘以及严重的“幻觉”。因此，我们强制 Block Builder Agent 输出简洁的字典型 Python 或 MATLAB 指令表示。

例如，当构建一个带有迟滞逻辑的过压保护比较器时，大模型会输出类似于以下的控制台命令行代码： 调用 add_block(\'simulink/Logic and Bit Operations/Relational Operator\', \'ModelName/RelOp\')，并紧接着结合 set_param 精确设置模块的核心属性（如将 Operator 强制设为 \'<=\'，将 InputSameDT 设为 \'off\' 以防范数据类型转换溢出）。

对于错综复杂的控制策略与故障排查逻辑，大模型会直接调用 Stateflow 的底层 API： 利用 Stateflow.State 实例化状态节点，并利用 Stateflow.Transition 写入迁移条件。在状态机内部，我们通过前置系统指令（System Prompt）严格要求大模型遵循 MAAB 建模规范中的 C 语言 Action Language 语法。Agent 生成的内部转移逻辑必须是严谨且符合工程常识的：[voltage > 4.2 && over_volt_flag == 0] {fault_timer++;}。通过这种极客式的指令注入，原本需要工程师不断缩放画布、对齐端口、调整布线的纯体力活，被瞬态的脚本批量执行完全替代。

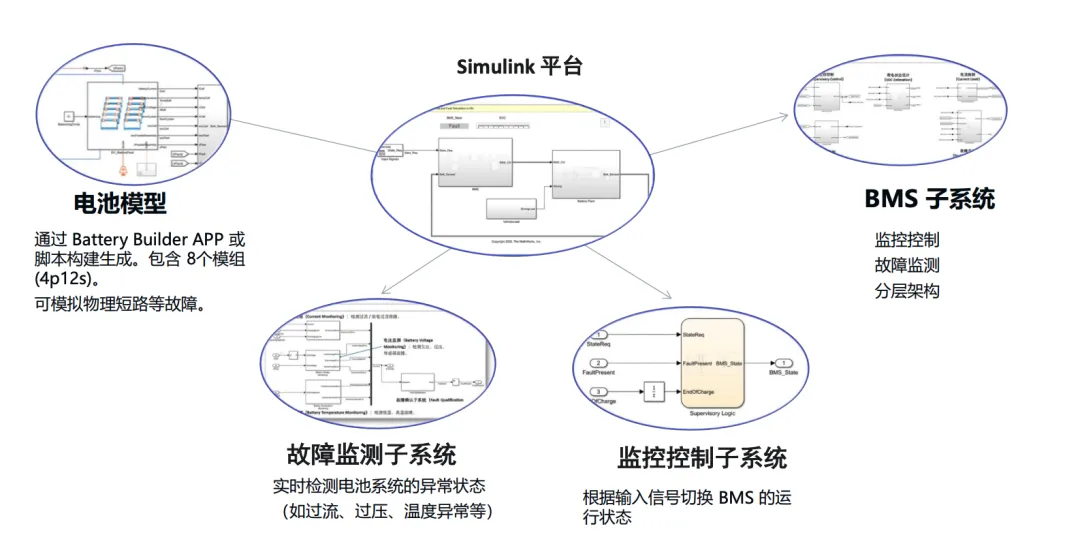

图3：Simulink 平台下的电池模型/BMS 子系统

为了确保生成的模型具有绝对的拓扑正确性，我们在框架中引入了核心的闭环角色：Executor（执行者 Agent）和 Debug Locator（缺陷定位器 Agent）。大模型在调用 add_line 连接模块后，Executor 会在后台静默启动 MATLAB Engine 尝试全量编译（Compile）。如果发生诸如“Port Dimension Mismatch（端口维度不匹配）”或致命的“Algebraic Loop（代数环）”报错，Debug Locator 会立刻捕获诊断日志。此时，它会利用 RAG（检索增强生成）技术，从预先构建的 Simulink 模块向量数据库中调取修正策略（例如指导 LLM 在反馈回路中强行插入 Unit Delay 模块以打破代数环），反向指导代码生成器完成自我修复（Self-Correction）。

🛡️ 实战避坑：大厂防线设计与极端工况的博弈

在供应商的完美 Demo 演示中，大模型生成一个 BMS 的 SOC（荷电状态）估算基础模型显得无比丝滑。但在某大厂真实量产环境中，任何一行不确定的底层代码都可能导致极其惨痛的批量召回。大模型固有的“幻觉”与 ISO 26262 标准中 ASIL-D 级别的功能安全（Functional Safety）要求之间，存在着天然的、难以逾越的鸿沟。绝对不要指望大模型替你承担系统安全的责任，AI 只是提供了第一层建筑骨架，而作为真正的系统架构师，知猷君必须在工作流中布下严密的防御阵地。

工程落地的首要痛点便是“语法正确，但逻辑致命”。大模型可能会生成一个完美闭环的 Stateflow 转移图，但漏掉了一个关键的死区（Deadband）保护；或者在一个扭矩分配的除法模块前，忘记添加防零保护（Divide-by-zero protection）；甚至在构建 1-D Lookup Table（一维查表）模块时，将其外插（Extrapolation）方法错误地保留为 Linear（线性），导致在传感器失效输入极端值时，查表输出一个足以损坏电机的飞点扭矩。为了防范这种概率性缺陷，我们基于 ASPICE 流程引入了硬核的工具链验证闭环。

1. 第一道重装防线：基于 Model Advisor 的强规范静态约束
    我们将大厂历经十几年血泪沉淀的 MAAB（MathWorks Automotive Advisory Board）建模规范以及 MISRA C 标准，直接硬编码进 CI/CD 流水线。AI 模型一经生成，立刻触发无头模式（Headless Mode）的 Model Advisor 深度审查。系统会极度苛刻地审查接口命名合规性（如规则 jc_0211）、子系统命名可用字符（如规则 jc_0201）、条件动作的流程图样式（如规则 db_0149），以及任何隐式的数据类型转换（Implicit Data Type Conversion）。任何未连接的孤立信号线或浮点转定点的精度丢失隐患，都会直接将流水线标红阻断。更关键的是，流水线会将错误日志转化为结构化 JSON 格式，自动回传给 Unit Test Reviewer Agent，强制要求 LLM 重新反思并输出修正后的构建脚本。
2. 第二道重装防线：形式化验证（Formal Verification）与测试用例自动推导
    面对高度复杂的自动驾驶冗余逻辑或 BMS 热失控保护策略，常规的“基于经验”的手工测试用例根本无法穷尽所有高维边界。此时我们调用 Simulink Design Verifier (SLDV) 对 AI 生成的模型进行数学层面的地毯式扫描。我们利用 SLDV 的底层形式化推导引擎去寻找潜在的 Dead Logic（死逻辑）、Integer Overflow（整数溢出）以及数组越界访问。通过 SLDV，我们能够基于 AI 生成的模型自动推导出覆盖 100% MCDC（修正条件/判定覆盖） 的极端测试用例。这种近乎暴力的数学验证，逼迫隐藏在 LLM 生成逻辑中的所有边界 Bug 原形毕露，确保了动力与智驾系统的绝对鲁棒性。
3. 第三道重装防线：基于强化学习（RL）的代码生成一致性与 PIL 闭环
    AI 生成的模型在桌面级仿真（Normal Mode）下可能跑得天衣无缝，但一旦调用 Embedded Coder 使用 ert.tlc 目标文件生成 C 代码时，往往会因为 Solver（求解器）未设置为 Fixed-step Discrete（固定步长离散），或者数据字典（Data Dictionary）中变量的存储类（Storage Class）定义极其混乱，导致生成的代码在 MCU（如 Infineon TC397 或 Renesas RA 系列）上引发堆栈溢出或执行超时。 为了彻底抹平这一痛点，我们在云端引入了两阶段课程学习（Curriculum Learning）与 GRPO（Group Relative Policy Optimization）强化学习机制。在模型微调训练阶段，我们将底层编译成功率、MIL（模型在环）与 SIL（软件在环）测试的背对背（Back-to-Back）一致性误差直接作为 Reward（奖励信号）。只有当 AI 生成的浮点模型与最终定点化生成的 C/C++ 代码，在输入千万级海量激励下，两者的误差边界严格收敛在 $10^{-5}$ 以内时，该生成链路才被视为合规。这套机制彻底杜绝了“模型看着漂亮但量产代码根本不可用”的工业级灾难。
