电量计算法-----软件侧要实现的功能

电量计算法，是一个从硬件侧、软件侧协同设计的相互作用的一个结果，前面说明了硬件侧要解决的问题，本文说明下软件侧要解决的问题

一、协同点 1：OCV 校准的“窗口时机”

OCV 虽然准，但只能在电池静置足够长时间后读取。问题是：什么时候才算“足够”？

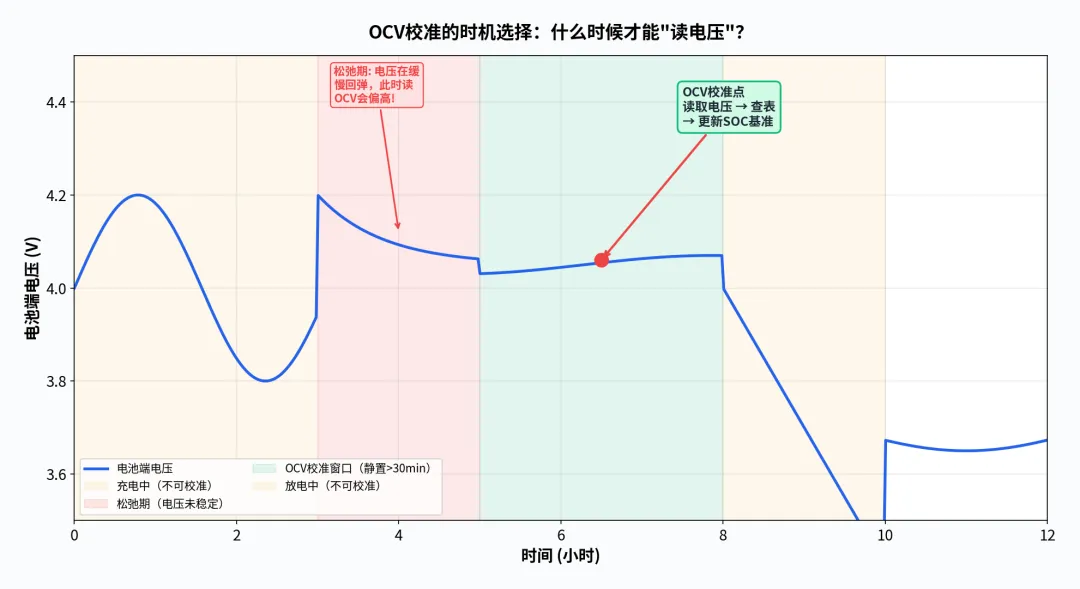

从图 1 可以看到：

• 充电/放电中
  ：不能读 OCV，因为端电压包含了电流内阻压降。
• 刚停充/刚停放的松弛期
  ：电压还在回弹，此时读 OCV 会偏高或偏低。
• 静置 > 30 分钟后
  ：极化基本消失，才是真正的 OCV 校准窗口。

软硬件协同在这里体现为：硬件负责检测“电流是否接近零”和“静置时间是否足够”；固件维护一个定时器和状态机；软件负责在窗口打开时读取 OCV，查表得到 SOC 基准，然后修正库伦计的漂移。

如果用户习惯是“晚上睡前充电、早上拔线”，系统会识别出这段长时间静置，自动执行一次高质量 OCV 校准。这就是用户体验和算法时机的结合。

二、协同点 2：温度补偿的“查表 + 插值”

低温下电池可用容量会下降，电量计必须把这个因素算进去。工程上通常采用查表 + 线性插值。

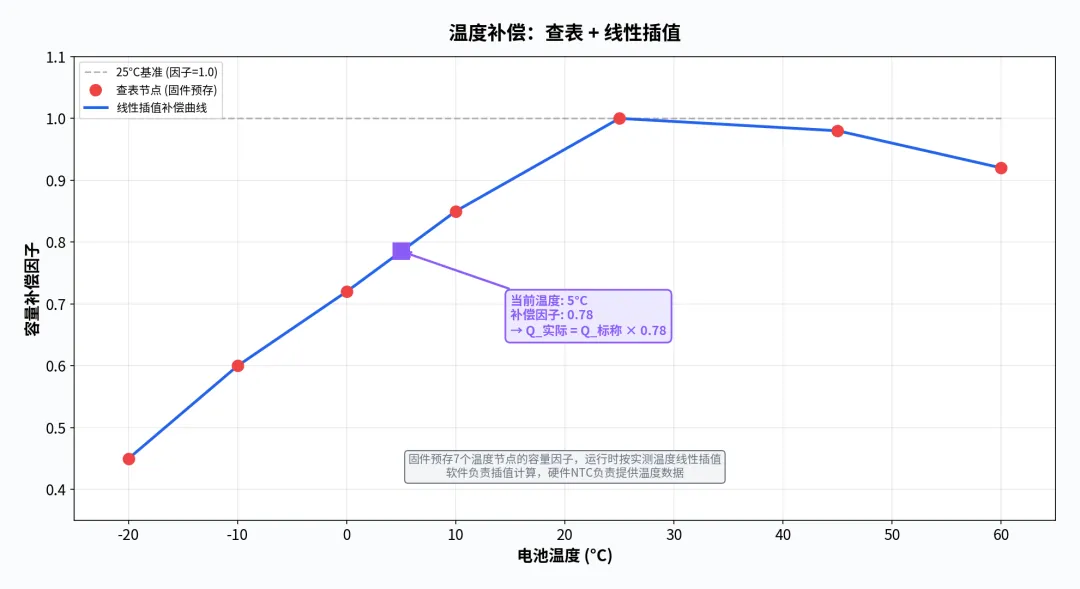

从图 5 可以看到：固件预存几个温度点（如 -20°C、0°C、25°C、45°C）的容量补偿因子。运行时，硬件 NTC 读取当前温度，软件做线性插值，得到当前温度下的实际可用容量。

例如，25°C 时因子为 1.0，0°C 时可能为 0.72。如果当前电池温度为 5°C，插值得到因子约 0.75，那么系统会把“标称容量 4500mAh”换算为“实际可用容量约 3375mAh”。这样 SOC 才不会虚高。

这里软硬件的分工是：硬件负责实时、准确地测温；软件负责查表、插值和容量换算。两者缺一不可。

三、协同点 3：老化学习与 Q_max 更新

电池用久了，满充容量会从 4500mAh 降到 3600mAh。电量计必须“学习”这个新容量。最常见的触发条件是一次完整的满充事件。

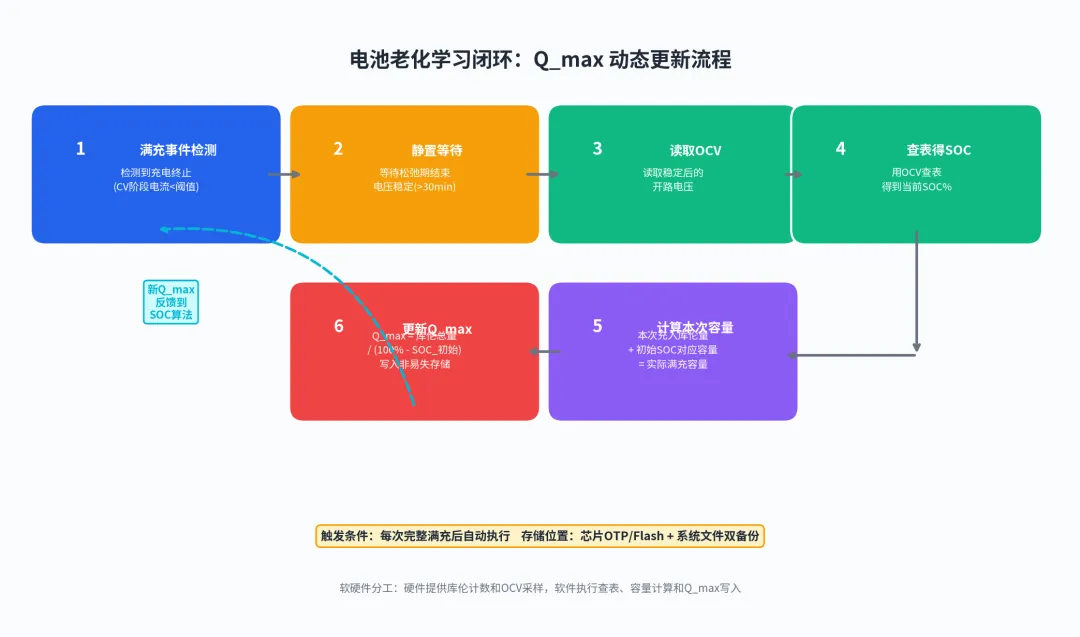

图 3 展示了完整的六步闭环：

1. 满充检测
   ：充电进入 CV 阶段，电流降到截止阈值以下。
2. 静置等待
   ：等待电压松弛，直到稳定。
3. 读取 OCV
   ：得到稳定后的开路电压。
4. 查表得 SOC
   ：通过 OCV 曲线得到当前 SOC。
5. 计算本次容量
   ：结合本次充入的库伦量，反推满充容量。
6. 更新 Q_max
   ：把新容量写入芯片 OTP/Flash 或系统文件，反馈给 SOC 算法。

软硬件协同在这里很关键：库伦计数器提供精确电荷量，硬件 ADC 提供稳定的 OCV 读数，软件执行查表、计算和存储。Q_max 更新后，SOC 估算就会重新“对齐”到真实电池状态。

工程实践：很多高端手机会同时把 Q_max 存在电量计芯片内部和系统分区两个地方，避免恢复出厂设置或换电池后丢失老化数据。

四、协同点 4：低电关机保护与满充判断

低电关机和满充判断，是用户体验的两端。它们都需要软硬件共同把关。

1. 低电关机：硬件兜底 + 软件策略

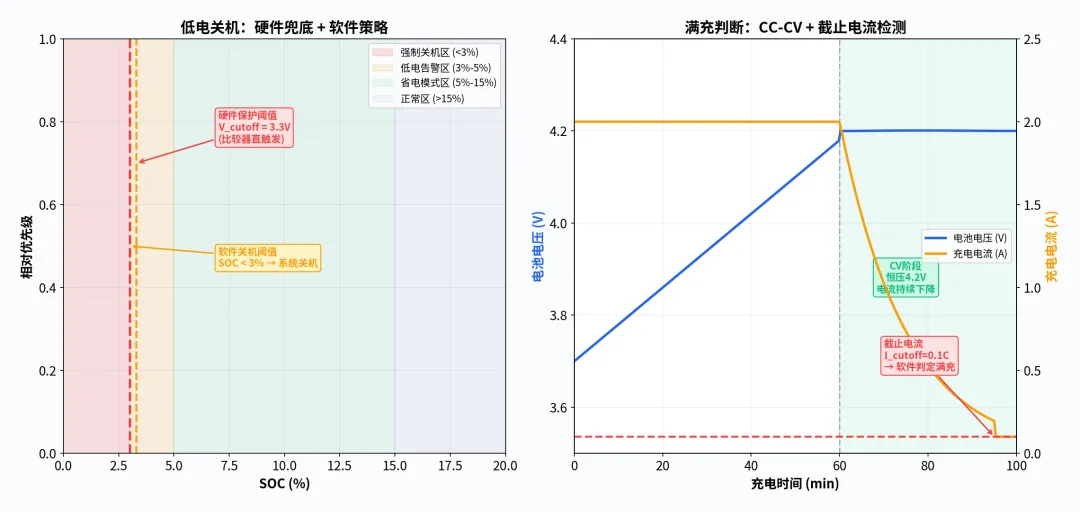

左图展示了低电保护的分层设计：

• 硬件保护
  ：当电池电压降到 V_cutoff（如 3.3V）时，硬件比较器直接触发系统掉电，防止过放损坏电池。
• 软件策略
  ：当 SOC 降到 3%~5% 时，系统提前提示并准备关机；在 5%~15% 可触发省电模式，降低功耗。

软硬件协同的关键是：软件要尽量在硬件触发之前完成提醒、保存和关机流程；硬件则是在极端情况下兜底，防止软件“还没反应过来”就把电池放空。

2. 满充判断：CC-CV + 截止电流

右图展示了充电曲线：前期恒流（CC）快速升压，后期恒压（CV）电流衰减。电量计判断满充的条件通常包括：

• 电压达到设定满充电压（如 4.2V/4.4V）。
• 电流降到截止电流（如 0.1C）以下。
• 持续时间满足一定窗口（防止抖动）。

硬件负责持续监测电压和电流，软件负责状态机和条件判断。如果只看电压，可能在电流还很大时误报 100%；如果只看电流，可能在 CV 平台未进入时漏判。两者结合才能保证“100%”显示得稳、准、安全。

五、总结：软硬件协同设计的哲学

写在最后

电量计不是一个“芯片单独就能做好”的功能，而是硬件精度、固件效率、驱动稳定、算法智能和系统策略共同作用的结果。

回顾一下五大问题的协同解法：

• 电压平台区不准
   → 用 OCV 做基准、库伦计做跟踪、EKF 做融合。
• 库伦计漂移
   → 用 OCV 校准窗口和满充事件修正累积误差。
• 算法精度不足
   → 从查表法、库伦计到 EKF，再到混合 AI 算法，按需选择。
• 温度影响
   → 硬件 NTC 测温 + 软件查表插值补偿。
• 电池老化
   → 满充事件触发 Q_max 学习闭环，软硬件共同维护。

对于用户来说，最好的电量计是“无感”的：它显示 50%，就真的还有一半；它说 1% 要关机，就真的撑不了多久。做到这点，靠的不是某个黑科技，而是每一个环节都把“准”和“稳”做到极致。
