插件式上位机架构:按需加载功能模块,灵活扩展

一、为什么工业上位机需要插件式架构

在工业自动化领域，上位机软件往往面临着需求多变、设备协议多样、客户定制化程度高的挑战。传统单体架构一旦功能模块增多，就会出现编译慢、耦合重、部署难、维护成本高等问题。

插件式架构通过接口契约 + 动态加载 + 模块隔离的设计思想，将系统拆分为稳定的宿主内核和可插拔的功能模块，完美解决上述痛点：

• 按需加载：重型模块（如数据分析、3D可视化）仅在用户使用时加载，降低启动内存占用

• 灵活扩展：新增设备协议、业务功能只需开发独立插件DLL，无需修改主程序

• 独立部署：产线升级时仅替换对应模块DLL，最小化停机时间

• 团队并行：不同团队可独立开发各自负责的模块，互不干扰

• 故障隔离：单个插件异常不会导致整个上位机崩溃

二、整体架构设计

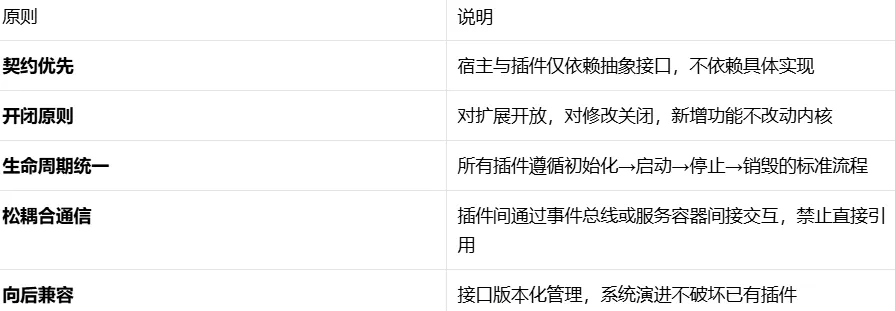

2.1 核心设计原则

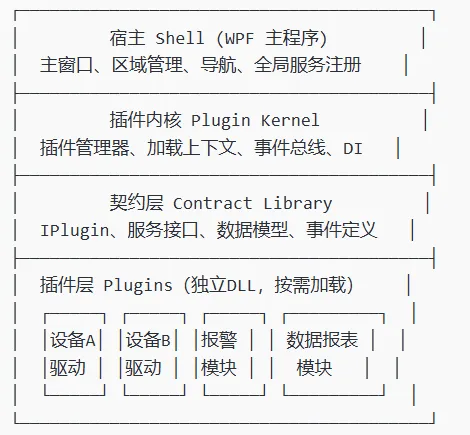

2.2 分层架构

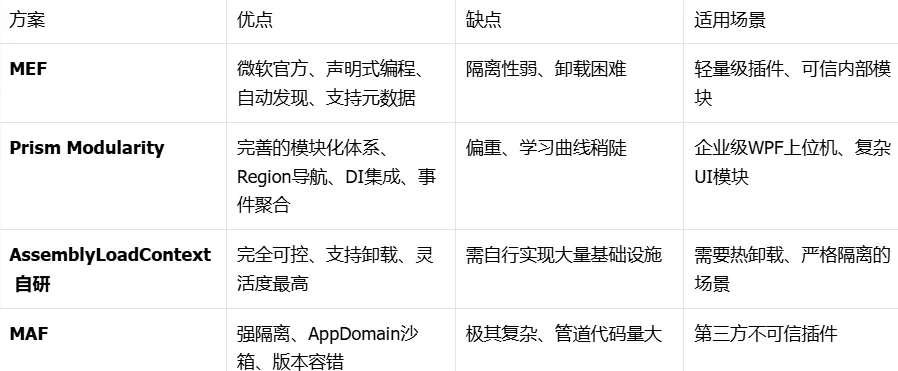

2.3 技术选型对比

推荐方案

：工业上位机内部插件系统推荐 Prism + 自定义插件管理器 组合。UI模块用Prism模块化，设备驱动等非UI模块用轻量级MEF或自研加载器，兼顾开发效率与架构灵活性。

三、核心接口契约设计

契约层是整个插件系统的基石，必须独立成单独的类库项目，宿主和所有插件都只引用这个契约程序集。

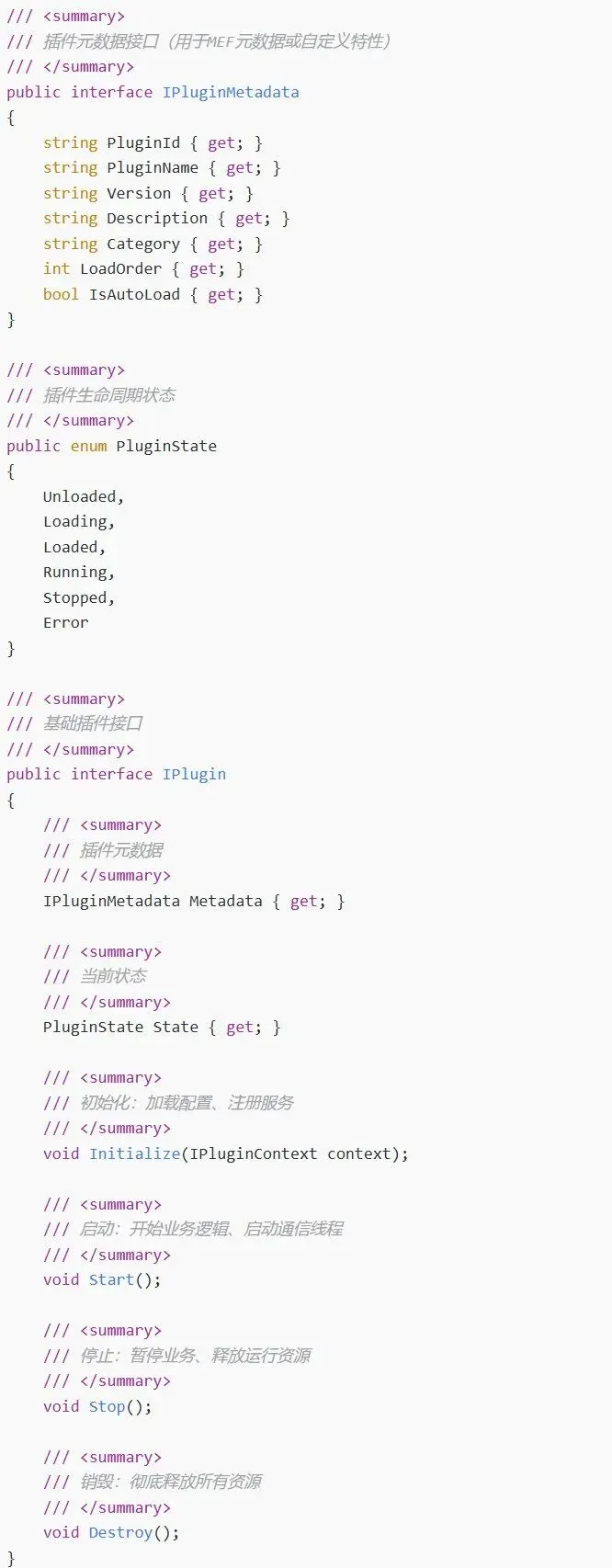

3.1 基础插件接口

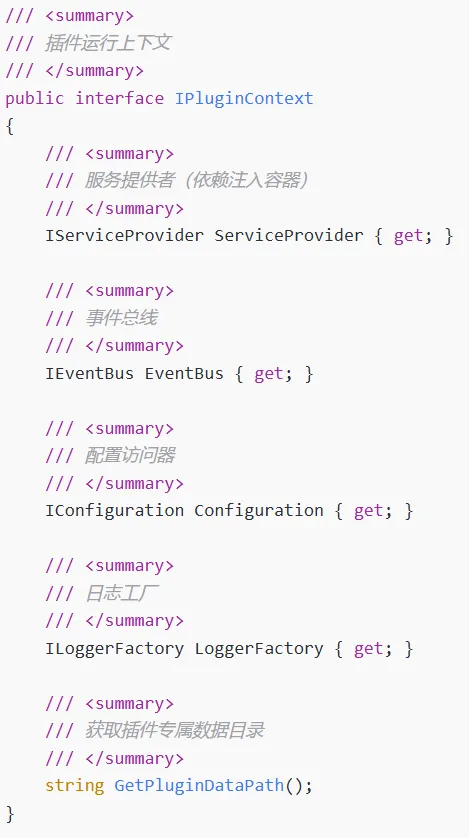

3.2 插件上下文

插件上下文是宿主向插件提供基础设施的通道，避免插件直接依赖宿主具体实现。

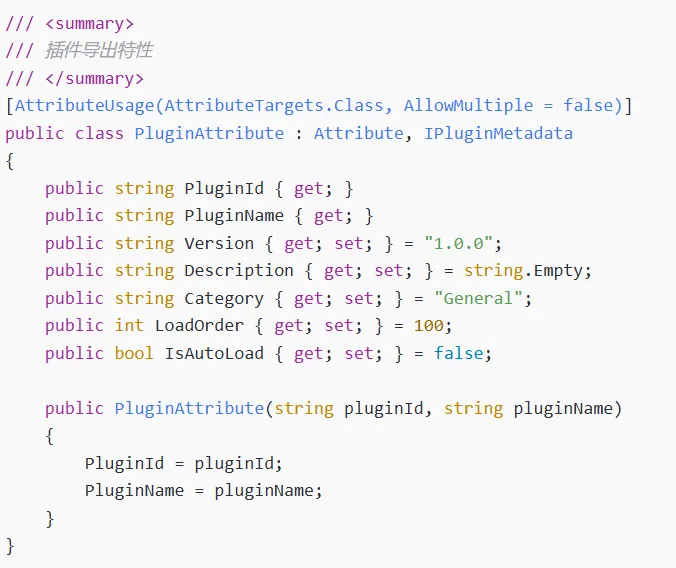

3.3 插件特性标记

四、插件管理器核心实现

4.1 插件加载器（支持隔离与卸载）

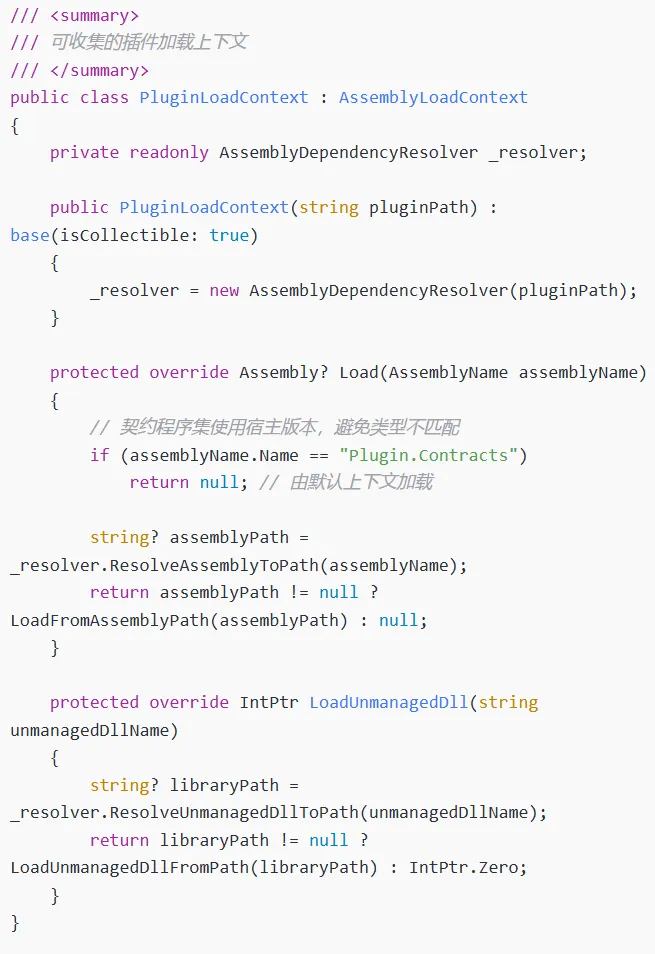

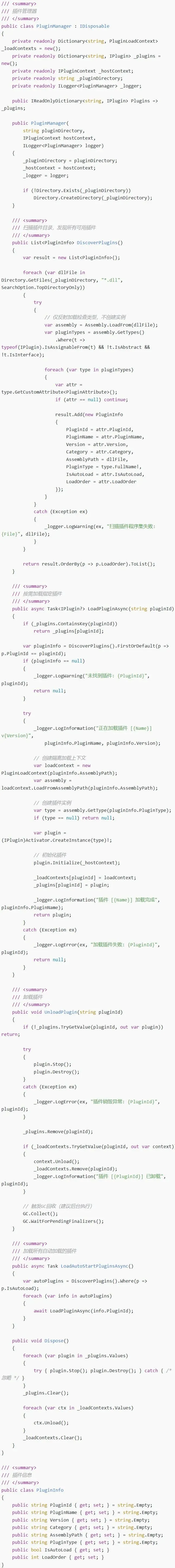

基于 .NET Core 3.0+ 提供的 AssemblyLoadContext 实现可卸载的插件加载：

4.2 插件管理器

五、插件间通信：事件总线

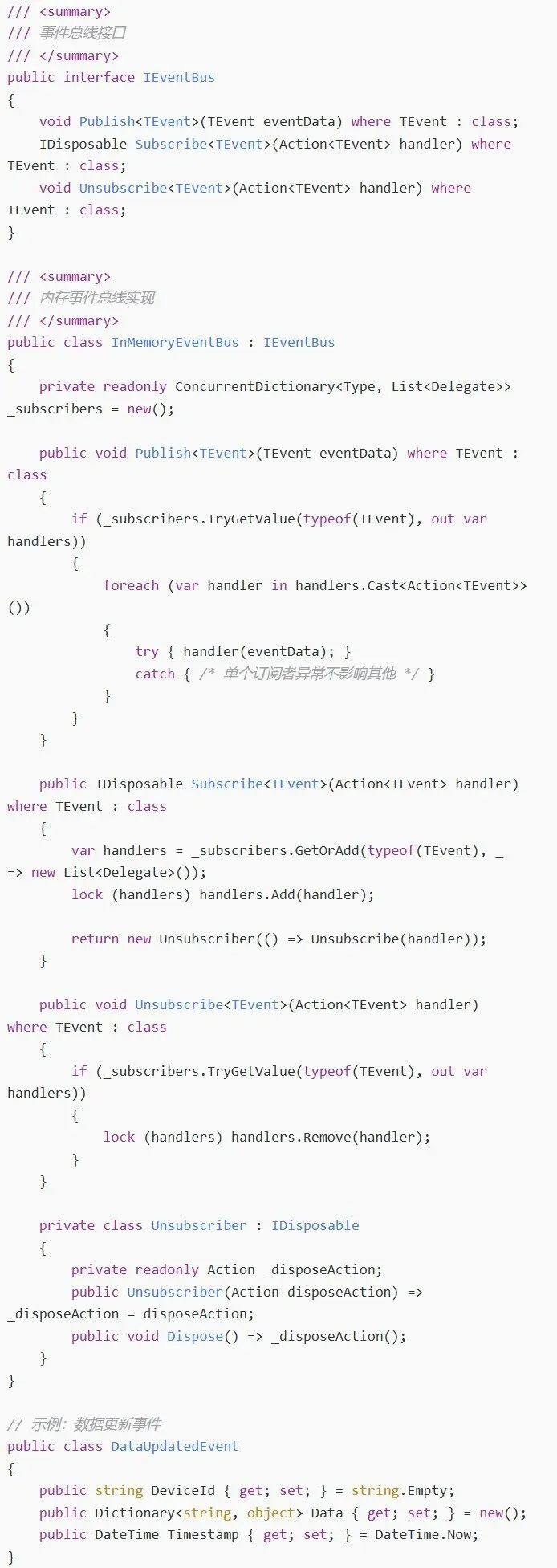

插件之间禁止直接引用，必须通过事件总线进行解耦通信：

六、完整项目结构与示例源码

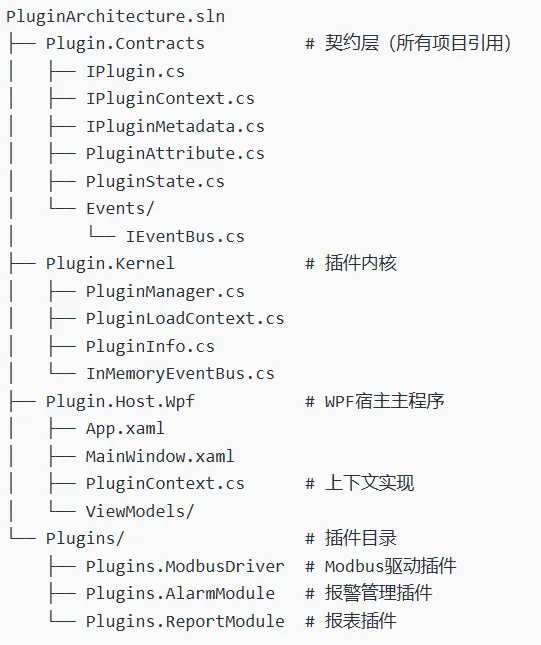

6.1 解决方案结构

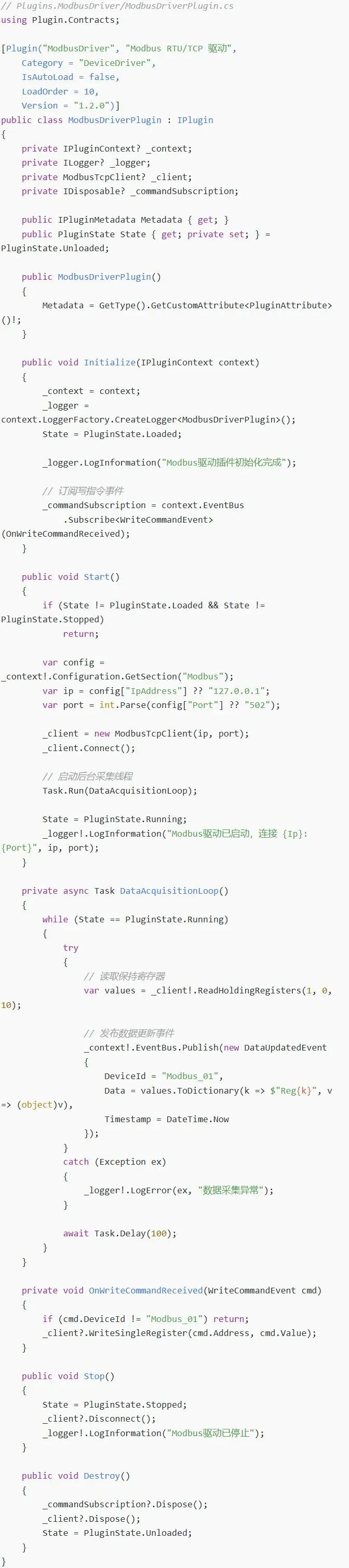

6.2 示例：Modbus 驱动插件

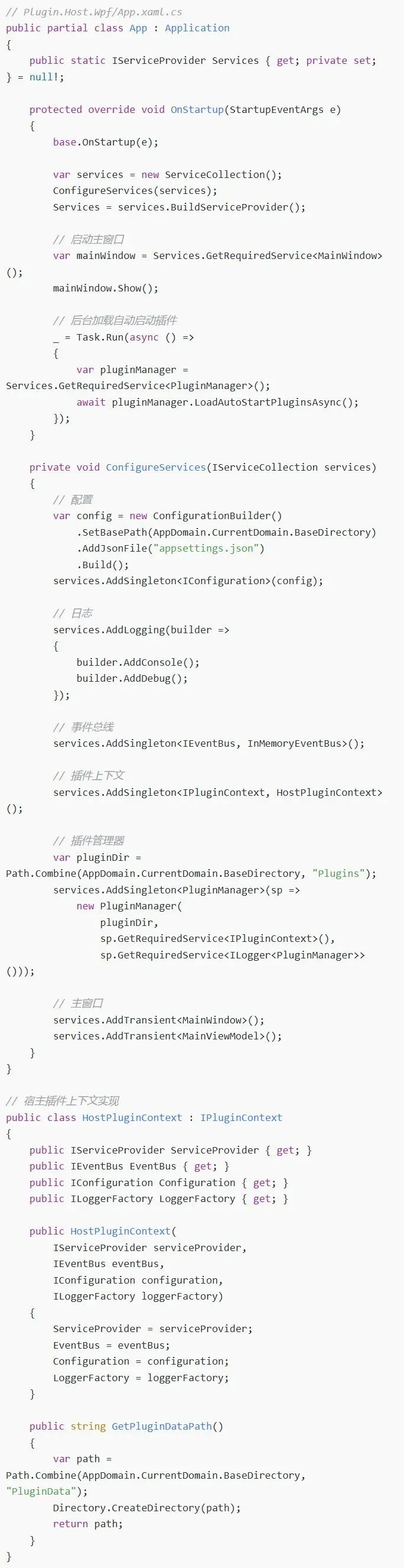

6.3 WPF 宿主集成

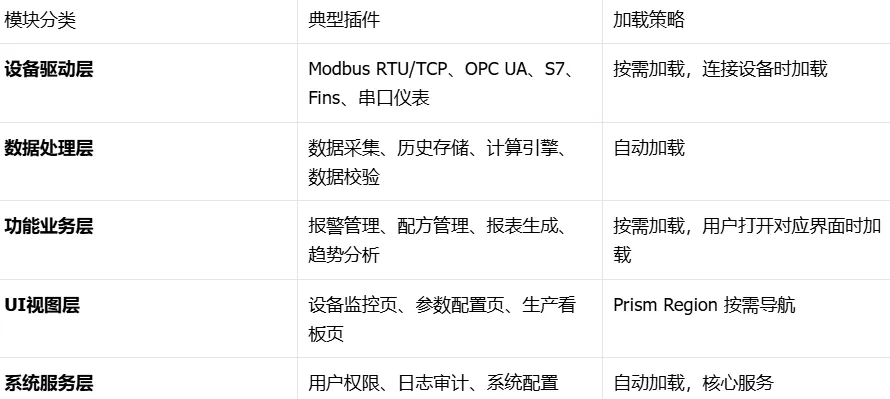

七、上位机典型模块划分参考

八、最佳实践与注意事项

8.1 性能优化

1. 启动优化：重型模块标记为非自动加载，用户首次使用时才加载

2. 延迟实例化：使用 Lazy<T> 模式，避免加载时一次性创建所有对象

3. 插件预扫描：启动时仅扫描元数据，不加载程序集，加快启动速度

4. 异步加载：UI线程不阻塞，插件加载在后台线程执行

8.2 稳定性保障

1. 异常隔离：插件调用必须包裹 try-catch，单个插件异常不影响宿主

2. 资源释放：严格实现 IDisposable，事件订阅、定时器、线程必须在 Destroy 中清理

3. 版本兼容：接口只增不改，破坏性变更使用新接口（IPluginV2）

4. 插件签名：生产环境对插件DLL进行强签名验证，防止恶意插件注入

8.3 调试与部署

1. 生成后事件：插件项目配置生成后事件，自动复制DLL到宿主Plugins目录

2. 符号调试：将 .pdb 文件一同复制，支持断点调试插件代码

3. 依赖处理：插件第三方依赖放在各自目录，通过 AssemblyLoadContext 解析

4. 热更注意：卸载插件后必须确保没有任何引用残留，否则 ALC 无法真正回收

8.4 常见坑点规避

• 类型同一性问题：契约程序集必须由宿主加载，插件引用的契约版本必须与宿主完全一致，否则会出现"同一接口类型不相等"的诡异问题

• 内存泄漏：事件订阅是插件卸载失败的头号原因，务必在 Destroy 中取消所有订阅

• UI线程问题：插件中操作UI元素必须通过 Dispatcher 封送，建议使用 MVVM 模式

• 循环依赖：禁止插件之间直接引用，所有交互必须通过事件总线或宿主服务

九、总结

插件式架构是工业上位机从"项目定制"走向"产品化平台"的必经之路。通过定义稳定的接口契约、实现可靠的插件加载与生命周期管理、建立解耦的通信机制，可以构建出一套高内聚、低耦合、可扩展、易维护的上位机软件体系。

初期投入一定的架构成本后，后续新增功能的边际成本会大幅降低，团队协作效率和代码质量也会显著提升。对于中大型上位机项目，这是一项回报率极高的架构投资。
