朋友让我帮他做个 CAD 插件,我花了半天做完了

前段时间一个做工程的朋友找我，说想要一个 CAD 和 Excel 互转的插件。

这类小工具市面上不是没有。但他之前一直用的是盗版软件里捆的那个，功能倒是能用，就是各种小毛病。偶尔崩溃，合并单元格经常识别不对，编号会被 Excel 吃掉。用了好几年，一直将就着。

最近他想把自己的业务正规化一点，不想再依赖盗版了。市面上正版的同类插件要么太贵，要么功能一堆但真正用得上的就那两三个，剩下的全是凑数的。

他问我能不能帮他做一个。功能不用多，就两件事：CAD 里的表格能导到 Excel，Excel 的表格能贴回 CAD。稳定好用就行。

我说行，我试试。

虽然我对 CAD 一窍不通，AutoLISP 这门语言之前听都没听过。但现在有 AI，这些不是问题。

先说这个插件要解决什么问题

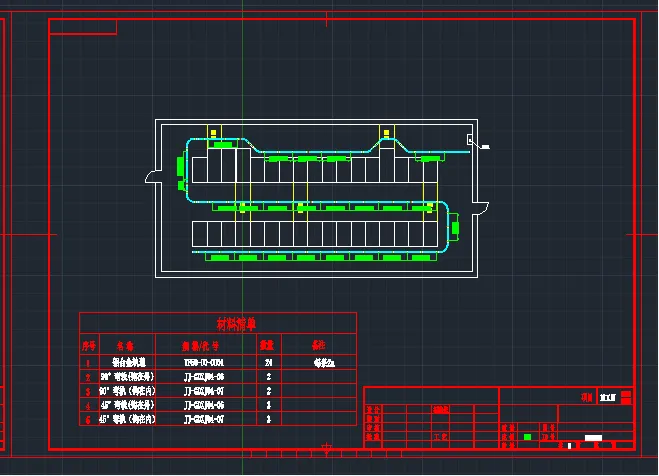

做工程的人天天跟表格打交道。材料清单、工程量统计、构件明细、设备参数表，这些东西在 CAD 图纸里画了一份，要用 Excel 汇总计算的时候还得手动再敲一份。反过来也一样，Excel 里算好的数据要贴回图纸里，又得在 CAD 里用线条和文字重新画一遍。

这个活没有任何技术含量，纯体力。但做工程的人几乎每天都在干。

一张材料清单可能有上百行，手动搬的过程中几乎一定会出错：漏一行，抄错一个数字，把"M20"看成"M22"。在一张密密麻麻的表格里，这种错误很难被发现。等发现的时候，可能图纸已经出了，材料已经按错的清单订了。

所以这个需求很实在：不是什么花哨的功能，就是把一个每天都在重复、每次都可能出错的体力活自动化掉。

需求很明确，但真正开始做才发现细节里全是坑

我把需求丢给 AI，让它先研究 AutoCAD 的数据结构和 AutoLISP 的开发方式。然后我们一起写了一份很长的设计文档，前前后后改了很多轮。

代码层面的事情我没操心太多，AI 比我懂。我做的事情主要是站在用户的角度想：他会怎么用？哪些地方会出问题？每个取舍该怎么选？

这些决策看起来都不大，但每一个都会直接影响用户的日常体验。

编号 007 会变成 7。

这个坑做过工程的人应该都踩过。Excel 有个"好心办坏事"的毛病，你往单元格里写 007，它觉得你写的是数字，前面的零自动就没了，变成 7。构件编号 2-M20，它觉得这是一个日期格式，自动变成 2020 年 2 月 1 日。

工程表格里这种编号太多了。零件号、图纸号、管道编号，全是字母和数字混在一起的格式。任何一个编号被 Excel 悄悄改掉，图纸和清单就对不上了。而且这种错误特别隐蔽，你打开 Excel 看到的是一个"正常"的数字或日期，完全不会意识到它已经被篡改了。

所以我做了一个决定：所有数据全部按文本格式写入 Excel。这样不管你的编号长什么样，写进去是什么就是什么，Excel 不会动它。

这个决定有个代价，数量列如果要用 SUM 求和，Excel 会提示"这些是文本不是数字"，需要你手动选中那一列点一下"转换为数字"。多了一步操作。

但和编号被悄悄吃掉比起来，这个代价完全可以接受。编号错了你可能要花半天排查甚至返工，多点一步按钮只花两秒钟。这笔账很好算。

选错了区域怎么办。

CAD 图纸上经常好几张表格挨在一起，有时候表格旁边还有注释文字、标注线、图框的边线。用户框选的时候很容易把不相干的东西带进来，或者漏选了表格的某一边。

如果选错了直接导出，用户拿到的就是一张乱七八糟的 Excel。他还得回头对照图纸一行一行找哪里出了问题。这比手动搬更烦，因为你不知道错在哪。

所以我在导出之前加了一步预览确认。框选完之后，插件先在 CAD 图纸上用黄色高亮画出识别到的表格网格，用青色方框标出每个单元格里的文字内容。你扫一眼就能看到识别得对不对，行列数对不对、合并单元格有没有识别出来、有没有把旁边不相干的东西带进来。

确认没问题，按一下回车就导出了。不对的话按 N 或者 ESC 取消，重新框选。

多了一步确认的操作，但这一步会帮你避免掉"导出了才发现不对又得重来"的情况。在设计上我一直有个偏好，宁可在操作过程中多一步轻量级的确认，也不要让用户事后去排查一个无声无息的错误。

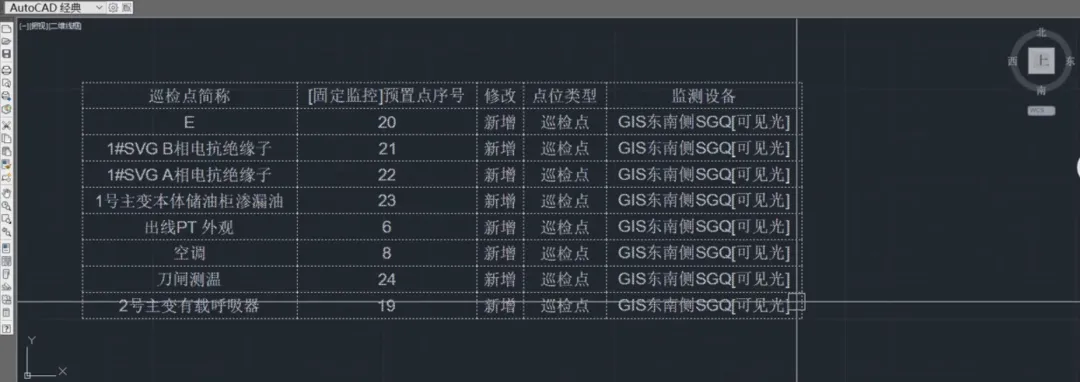

从 Excel 往 CAD 贴表格，能不能再快一点。

常规做法是弹一个文件选择框，让用户找到 Excel 文件，选中，然后导入整个工作表。

但我想了想实际的使用场景：大多数时候用户的 Excel 是开着的，表格就在屏幕上。而且他很可能不需要导入整个工作表，只想要其中一部分，比如一张大表里选几行，或者只要某一个区域。

所以我做了两种模式。插件会先检测你有没有正在运行的 Excel，如果有，再检测你有没有选中一块区域。如果有选中的区域，它直接读你选中的那块内容，不需要你保存文件，不需要你选文件路径，切到 CAD 回车就开始导入了。

只有在没有检测到运行中的 Excel、或者没有有效选区的时候，才会弹文件选择框让你手动选文件。

这样做的好处是：最常见的那个场景（Excel 开着，选好了区域，切到 CAD 贴进去）变成了最短路径。少了"保存文件、切到CAD、找文件、选文件"这一整套操作。

合并单元格。

工程表格里合并单元格太常见了。表头基本上都有合并，有时候一个分类标题横跨好几列。签字栏、审核栏这种区域也是大片的合并。

这个东西要做就得双向都做对。CAD 导出到 Excel 的时候，合并区域在 Excel 里要正确地合并。Excel 导回 CAD 的时候，合并区域内部不能画多余的分隔线。

听起来不复杂，但实际做的时候边界情况很多。合并区域里的文字可能不在正中央，可能偏左偏右，插件得判断这段文字属于哪个合并区。有时候一段文字刚好压在两个格子的分界线上，怎么归属？还有空的合并区，比如签字栏，里面什么内容都没有，但也得识别出来，不然导到 Excel 里这个位置会多出好几条多余的线。

这些情况 AI 和我来来回回对了好几轮才全覆盖。

一次撤销。

往 CAD 里贴一张表格，实际上生成了几百个实体，每一根线条是一个实体，每个单元格的文字也是一个实体。一张 50 行 8 列的表格，可能产生两三百个实体。

如果用户贴完之后发现位置不对，想撤销，要按两三百次 Ctrl+Z 才能把整张表格删干净。按到第 50 次的时候人已经疯了。

所以必须做成一次 Ctrl+Z 撤销整张表。在技术上就是把所有的绘图操作包在一个 UNDO 组里。这个不难做，但如果不做，这个插件基本没法用。

二十年的版本兼容。

我朋友的要求是 AutoCAD 2004 到最新版都要能用。这一跨就是二十年。

2021 版是一个分界线。2021 之前的 AutoCAD 的 AutoLISP 引擎按 GBK 编码读源码文件，2021 及之后的新引擎按 UTF-8 读。加载错了文件，中文全是乱码，还会报语法错误。

所以我做了两个版本的源文件：一个 GBK 编码给老版本用，一个 UTF-8 给新版本用。在使用说明里写清楚了怎么判断该加载哪个，命令行输入 LISPSYS，看返回值就知道了。

这种事情不解释清楚的话，用户大概率会加载错，然后以为插件坏了。

还做了一个附加功能：整列调宽

做完 C2E（CAD 到 Excel）和 E2C（Excel 到 CAD）之后，我觉得还少一个东西。

用户把表格贴进 CAD 之后，经常需要微调某一列的宽度，有的列内容多需要加宽，有的列只有一两个字可以收窄。如果手动调，要选中那一列的左边线、右边线、里面所有的文字，一个一个挪。一张大表格调下来得十几分钟。

所以加了一个 TCW 命令。框选整个表格，在要调的列里点一下，输入新宽度，这一列就变宽或变窄了。右边的所有列会自动平移，列内文字重新居中，折行宽度也会同步更新。同样支持一次 Ctrl+Z 撤销。

这个功能不在最初的需求里，但我觉得它会被经常用到。做工具的时候，除了满足用户明确说出来的需求，还要想一步他接下来会干什么。

做完了

整个项目加上设计文档、写代码、测试、写使用说明，大概花了半天。最后跑了一遍自动化测试：纯函数 56 条、表格识别和绘制 25 条、Excel 来回读写 25 条，106 条断言全部通过。

这个插件现在已经在用了。三个命令：C2E 导出到 Excel，E2C 从 Excel 导入，TCW 调整列宽。加载一个文件就能用，不需要装任何额外的东西。

如果你也做工程、画 CAD，天天在 CAD 和 Excel 之间搬表格，欢迎联系我。
