夜雨聆风📖 阅读时间：约 8 分钟
前两篇，我们先把集群通信的两层基本逻辑铺开了。
连载 01 讲 All-Reduce：它不是把所有梯度先收拢到一个中心节点，而是通过 Reduce-Scatter 和 All-Gather，让多张 GPU 一边归约、一边交换，避免参数服务器成为单点瓶颈。
连载 02 讲 Tree：通信算法不只有 Ring。Tree 用对数级的层次传播减少通信轮次，尤其适合启动延迟占主导的小消息；Ring 则更擅长让大消息沿链路持续流动。
但知道“数据该怎么绕一圈”之后，还有一个更贴近性能现场的问题：算法路径已经选对，为什么 GPU 间链路的实际使用率还是上不去？
一条 1 GB 的梯度要穿过 GPU 间链路，理论带宽可能很高，监控里却经常出现一段忙、一段空。原因不一定是链路变窄了，而可能是整块数据等待就绪、每一步通信串行启动、归约和转发互相等候，导致宝贵的传输窗口被空档切碎。
如果等 1 GB 全部准备好再一口气搬，链路会在“等待—突发传输—再次等待”之间反复切换。真正需要优化的，不只是总共搬了多少字节，而是能不能让不同数据块连续进入不同处理阶段，让链路尽量保持有货可运。
本文真正要回答的是：物理链路没变，NCCL 如何用 Channel、Chunk 和 Slice 把低利用率的间歇搬运，改造成持续推进的通信流水线？
NCCL 的做法可以先压缩成一句话：Channel 提供逻辑并行车道，Chunk 决定每辆车装多少货，Slice 让车内的小批货也能细粒度交接。
📋 本文目录
一、What：Channel、Chunk、Slice 到底是什么？
1. Channel：一次 collective 内的逻辑并行通道
2. Chunk：沿算法步次流动的数据块
3. Slice：协议缓冲区内更细的交接单元
二、Why：为什么不整块传，而要切成流水线？
三、How：这条流水线是怎样跑起来的？
1. CTA 为活跃 Channel 提供执行班组
2. Protocol 规定“怎么装货、怎么确认到站”
3. Topology 决定逻辑流水线铺在哪里
四、效果小结：路没变宽，运输方式变了
一、What：Channel、Chunk、Slice 到底是什么？
先把三个常被混用的概念分层。
1. Channel：一次 collective 内的逻辑并行通道
Channel 不是一根新增的 NVLink，也不是一条独占网线。它是 NCCL 在一次 collective 中划分出来的逻辑工作分区：每个 Channel 持有自己的通信拓扑，例如一条 Ring 或一棵 Tree，并处理输入数据的一部分。
因此，把 Channel 从 1 增加到 8，不等于物理带宽变成 8 倍。多个 Channel 可能仍共享同一条物理链路；增加的是可独立推进的工作和在途数据，而不是凭空复制硬件。
2. Chunk：沿算法步次流动的数据块
Chunk 是 collective 算法真正向前推进的数据单元。
以 Ring AllReduce 为例，张量先分配到不同 Channel；每个 Channel 再按 rank 和轮次取出 Chunk。一个 Chunk 在 Reduce-Scatter 阶段逐跳传输并归约，得到最终结果后，再在 All-Gather 阶段逐跳分发。NCCL 官方文档对 AllReduce 的语义定义是“先归约，再把结果提供给所有 rank”，而 Chunk 正是这套算法执行时可持续流动的数据块（参考 NVIDIA NCCL Collectives）。
3. Slice：协议缓冲区内更细的交接单元
Slice 比 Chunk 更细。一个 Chunk 不必等到整体完成后才交给下一跳，它可以继续切成 Slice，在协议缓冲区中分批 load、reduce、send、recv 和确认。

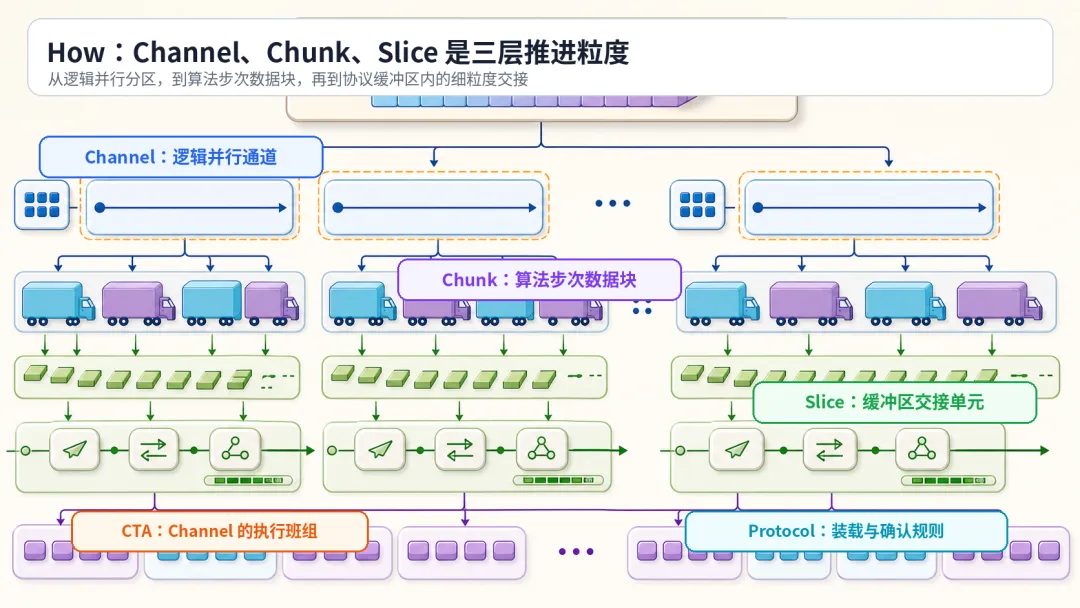

可以把三者记成一条层级：

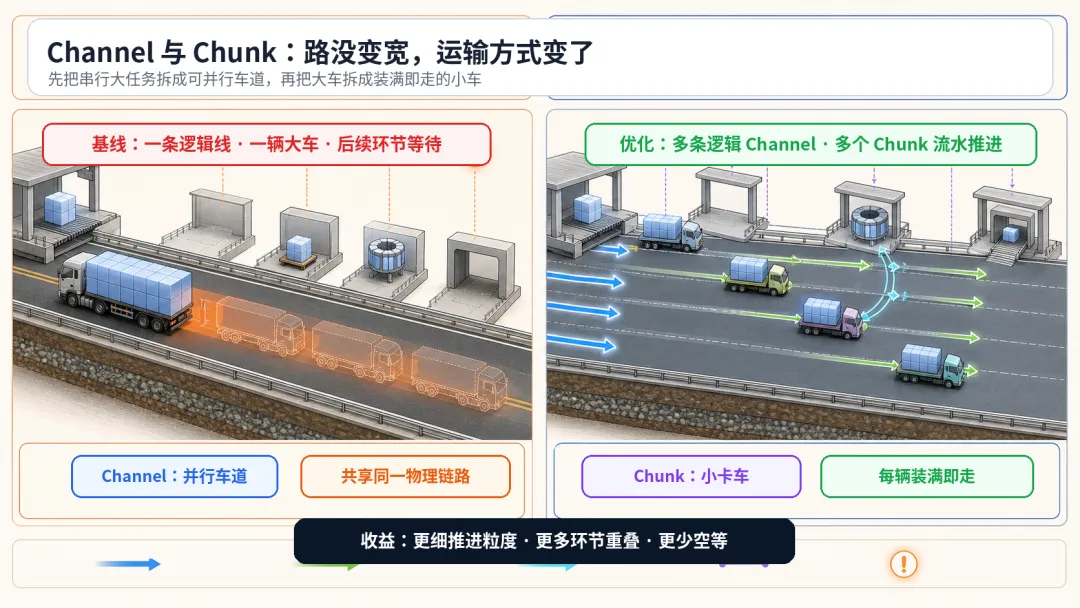

Channel 决定“有几条逻辑车道”，Chunk 决定“每辆车装多少”，Slice 决定“车内货物以多细的批次交接”。

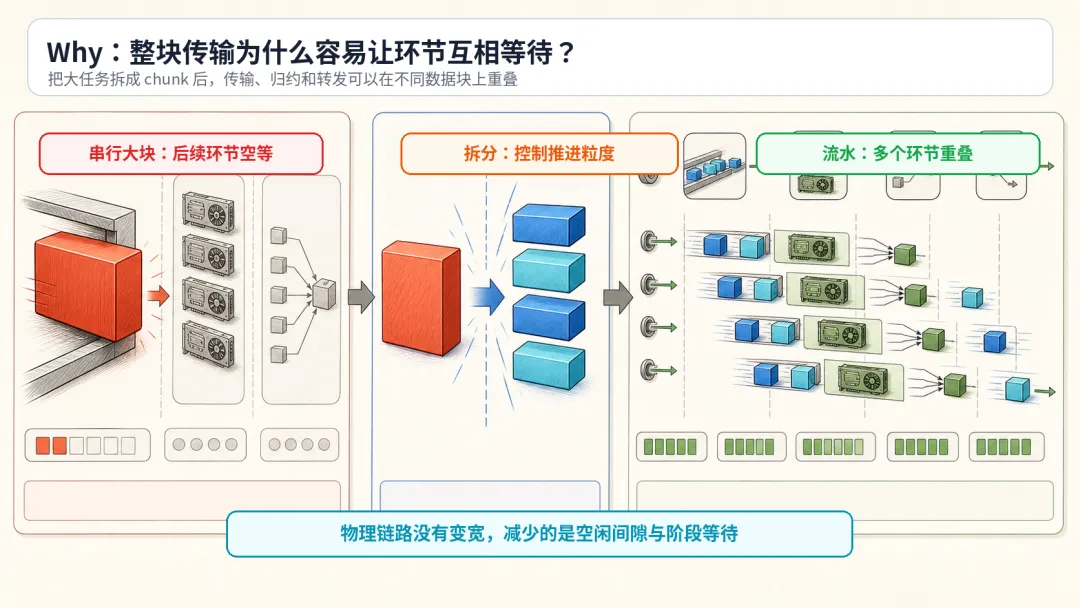

二、Why：为什么不整块传，而要切成流水线？
先看最朴素的串行方案：一整块数据完成传输后，下一环节才开始归约；归约完成后，下一跳才继续转发。
这种方案的问题不是链路绝对慢，而是阶段之间存在大量等待。传输工作时，部分计算资源可能空闲；归约工作时，链路又可能没有新数据可发。一次 collective 经过多跳、多轮后，这些空隙会不断累积。
把大块拆成多个 Chunk 后，时间线会改变：
Chunk A 已到下一站，开始归约； Chunk B 正在链路上传输； Chunk C 还在本站装载； 更早完成的 Chunk 可能已经进入下一轮转发。
于是传输、归约和转发不再严格串行，而是在不同 Chunk 上重叠。收益来自等待被折叠、路径利用率提高，不来自物理带宽被放大。
但 Chunk 也不是越小越好。块太大，流水线启动慢；块太小，循环、同步、flag 和协议控制开销占比会上升。真正目标是找到足够细、又不会被控制开销吞掉的推进粒度。
三、How：这条流水线是怎样跑起来的？
1. CTA 为活跃 Channel 提供执行班组
在常见 NCCL collective kernel 中，可以把 CTA 理解为一个 CUDA block。当前主干实现会通过 channelMask 把 blockIdx.x 映射到启用的 Channel：一个 block 领取一个 Channel 的工作，block 内线程协作完成 load、reduce、copy、send 和 recv（见 NCCL 源码 common.h）。
这是一种理解模型，不是跨版本不变的硬规则。稳定成立的是：Channel 是调度与拓扑上的工作分区，CTA 和线程则是把这些工作真正执行出来的 GPU 资源。
2. Protocol 规定“怎么装货、怎么确认到站”
NCCL 的 Protocol 决定数据如何放进通信缓冲区、发送端与接收端如何同步，以及每次循环能搬多少有效数据。
- Simple
更偏向大消息带宽； - LL
用更细的控制粒度换低延迟； - LL128
在低延迟与带宽之间折中。
协议会影响 Slice 粒度、缓冲区占用和同步方式，因此“Channel 数”“Chunk 大小”和“Protocol”不能分开看。NCCL 提供 NCCL_PROTO、NCCL_BUFFSIZE、NCCL_MIN_CTAS、NCCL_MAX_CTAS 等环境变量用于实验和调优，但官方也提示，调试类变量不宜在生产环境长期固定（参考 NCCL Environment Variables）。
3. Topology 决定逻辑流水线铺在哪里
NCCL 会根据 GPU、NVLink、PCIe、CPU、NIC 和交换结构选择 Ring、Tree 等算法及通信路径。Channel 在这些路径上建立逻辑并行，但多个 Channel 仍可能争用同一物理链路。

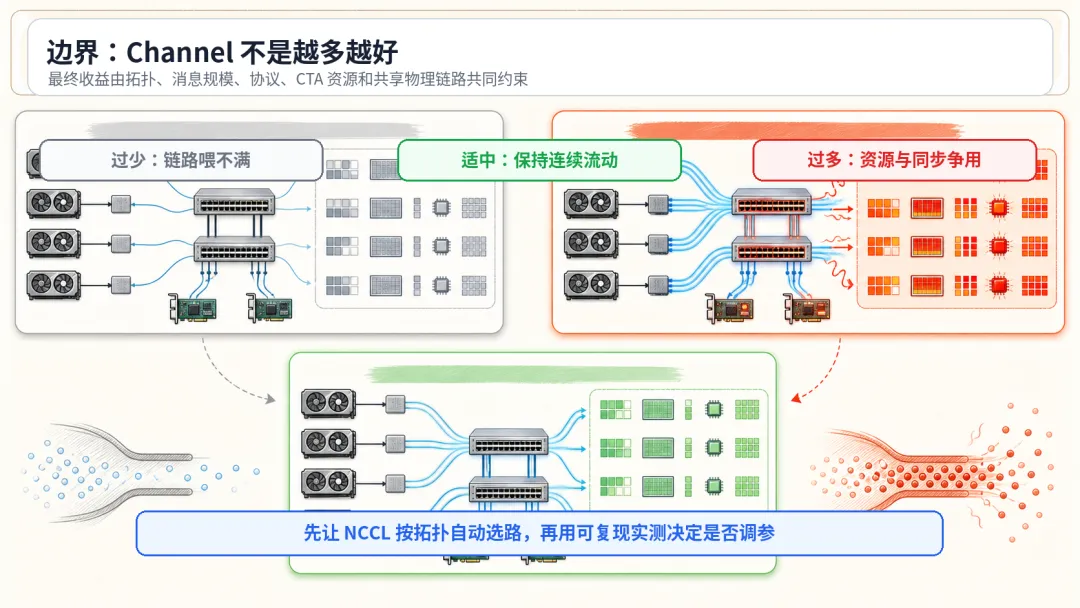

这解释了为什么 Channel 不是越多越好：
太少，可能没有足够工作把链路喂满； 适中，可以让更多 Chunk 保持在途并覆盖阶段等待； 太多，会增加 kernel 启动、同步、buffer、寄存器、共享内存和 SM 压力，还可能放大共享链路争用。
四、效果小结：路没变宽，运输方式变了
NCCL 的 Channel/Chunk 流水线可以压缩成四步：
- 按拓扑选路线
：决定 Ring、Tree 和实际通信路径； - 用 Channel 分区
：让一次 collective 拥有多条可独立推进的逻辑工作线； - 用 Chunk 持续推进
：让不同算法步骤在不同数据块上重叠； - 用 Slice 与 Protocol 交接
：让缓冲区内部也能细粒度流动。
最终收益是更高的路径利用率和更少的阶段空等。边界也同样清楚：Channel 太少可能喂不满链路，太多会增加资源和同步压力；Chunk 太大流水线启动慢，太小则控制开销占比上升。
所以，真正值得记住的不是某个“神奇 Channel 数”，而是这条调优原则：
先让 NCCL 根据拓扑自动选择，再用可复现实测观察链路利用率、延迟与 SM 占用；只有默认选择确实失配时，才收紧 CTA、协议或缓冲区边界。
