一款开源协议流量监控软件ntopng的安装配置

ntopng是一款开源网络流量可视化与深度监测平台，基于深度流量识别技术构建，适配主流Linux服务器操作系统。系统可对接交换机镜像端口、NetFlow/sFlow数据流，实时采集、解析全网网络通信行为，识别终端设备、通信协议、业务应用及流量分布情况。平台采用B/S架构，无需单独部署客户端，管理人员通过浏览器即可访问管理界面，直观查看实时流量、历史统计、会话连接、异常访问等信息。该工具支持长期流量数据留存、通信行为审计，能够辅助运维人员快速定位网络卡顿、异常外联、带宽占用等故障。结合现有网络准入体系，可实现流量监测与接入管控联动，提升内网可视管控能力，适用于内部办公终端、设备等混合业务网络场景，为网络运维、安全排查、业务优化提供数据支撑。

一、下载

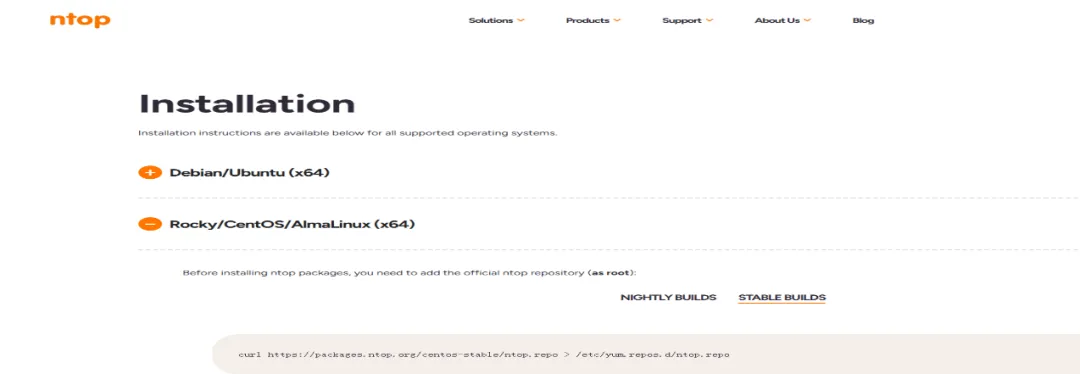

Ntopng提供两种安装方式，支持多种服务端操作系统，如果可以联网，直接访问https://packages.ntop.org/进行安装

如果不能联网，需要下载安装

Redhat 9系列Rpm包下载地址

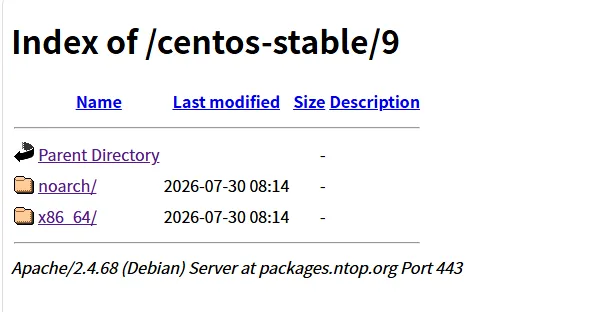

https://packages.ntop.org/centos-stable/9/

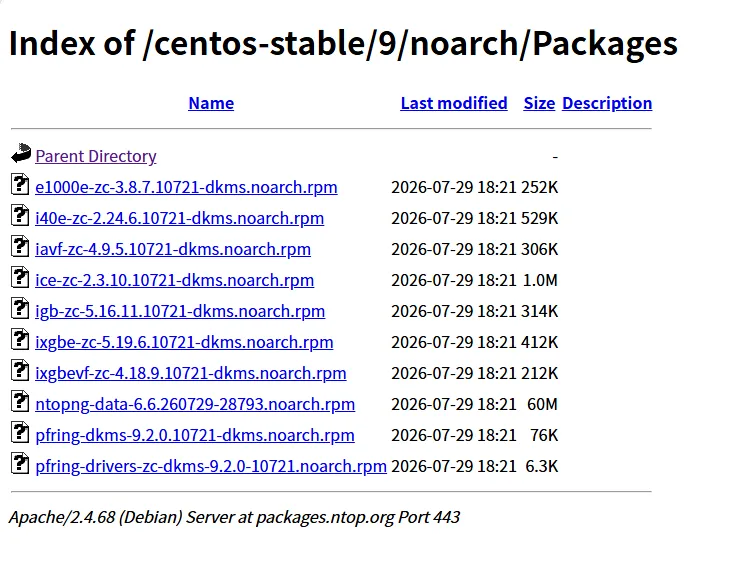

下载noarch\packages下的所有安装包

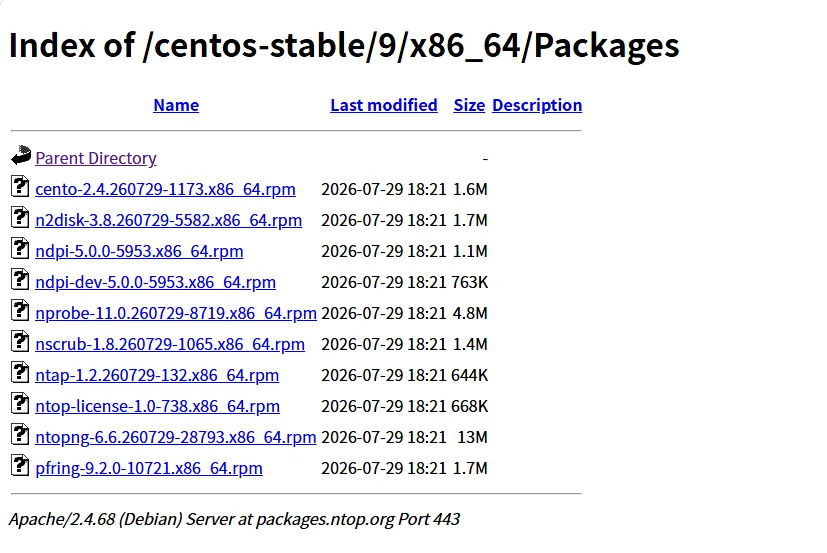

回退进入x86_64\packages，下载所有安装包

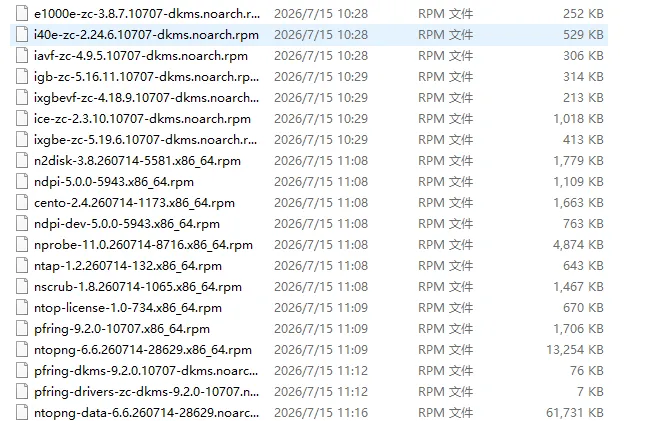

下载后文件

二、安装包选择

场景区分：普通交换机 SPAN 镜像流量采集（常规监控）不需要ZC加速驱动、nprobe/n2disk等组件,下面是各个文件包的功能简介。

e1000e-zc-3.8.7.10707-dkms.noarch.rpm

Intel e1000e（I217/I218/I219）网卡 PF_RING ZC 零拷贝驱动，万兆高性能抓包加速，普通 SPAN 监控不需要

i40e-zc-2.24.6.10707-dkms.noarch.rpm

Intel i40e 40G 网卡 ZC 零拷贝驱动，普通 SPAN 监控不需要

iavf-zc-4.9.5.10707-dkms.noarch.rpm

Intel 虚拟网卡 VF ZC 驱动，虚拟化环境硬件加速，普通 SPAN 监控不需要

igb-zc-5.16.11.10707-dkms.noarch.rpm

Intel igb（82575/82576）千兆网卡 ZC 驱动，普通 SPAN 监控不需要

ixgbevf-zc-4.18.9.10707-dkms.noarch.rpm

Intel X710 虚拟 VF 网卡 ZC 驱动，普通 SPAN 监控不需要

ice-zc-2.3.10.10707-dkms.noarch.rpm

Intel E810 系列 25G 网卡 ZC 驱动，普通 SPAN 监控不需要

ixgbe-zc-5.19.6.10707-dkms.noarch.rpm

Intel 82599/X520 万兆网卡 ZC 零拷贝驱动，普通 SPAN 监控不需要

n2disk-3.8.260714-5581.x86_64.rpm

PF_RING 工具：持续把网络流量保存为 pcap 抓包文件，长期流量录像，可选组件

ndpi-5.0.0-5943.x86_64.rpm

✅【核心必需】nDPI 深度应用识别库，ntopng 识别微信、视频、数据库、医疗业务流量依赖库

cento-2.4.260714-1173.x86_64.rpm

PF_RING 流量聚合转发工具，用于分布式探针汇总流量，单机部署不需要

ndpi-dev-5.0.0-5943.x86_64.rpm

nDPI 开发头文件，仅二次编译开发使用，生产环境直接删除

nprobe-11.0.260714-8716.x86_64.rpm

NetFlow/IPFIX 探针，可以把流量封装成 netflow 转发给第三方平台；如果你只使用本机 ntopng 看流量，不需要

ntap-1.2.260714-132.x86_64.rpm

PF_RING 流量复制工具，流量镜像分流工具，单机部署不需要

nscrub-1.8.260714-1065.x86_64.rpm

流量清洗工具，防御异常数据包，普通监控不需要

ntop-license-1.0-734.x86_64.rpm

✅【核心必需】ntopng 授权基础包

pfring-9.2.0-10707.x86_64.rpm

PF_RING 高性能抓包内核库；SPAN 镜像抓包可不用；如果后续要做高速流量采集可以保留

ntopng-6.6.260714-28629.x86_64.rpm

✅【核心必需】ntopng 主程序，Web 流量可视化平台主体

pfring-dkms-9.2.0.10707-dkms.noarch.rpm

PF_RING 内核模块源码包，启用 pfring 加速才需要

pfring-drivers-zc-dkms-9.2.0.10707.noarch.rpm

ZC 驱动统一依赖元包，配合上面所有网卡 ZC 驱动使用，普通 SPAN 监控不需要

ntopng-data-6.6.260714-28629.noarch.rpm

✅【核心必需】ntopng 页面静态资源、应用特征库、地图文件（体积最大，不可删除）

精简打包建议,必须保留（4 个）

ndpi、ntop-license、ntopng、ntopng-data

可以选择性保留

pfring-9.2.0（想尝试高性能抓包可以留，不强制）

建议删除所有-zc-dkms网卡驱动、ndpi-dev、n2disk、cento、nprobe、ntap、nscrub、pfring-dkms、pfring-drivers-zc-dkms

三、安装

安装比较简单，因为我有内网的yum源，直接使用yum安装，首先安装必须使用的包。

yum install -y redis libpcap openssl libxml2 sqlite json-c

然后使用

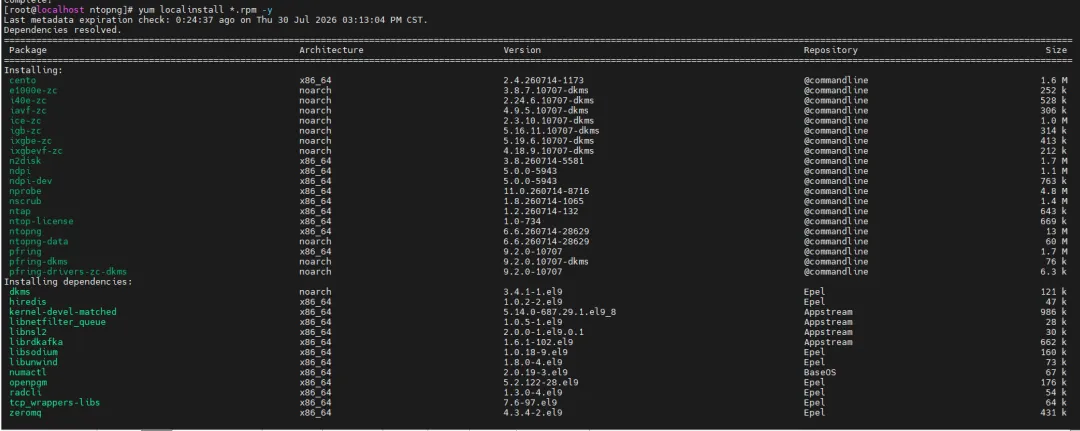

yum localinstall -y /你的rpm目录/*.rpm

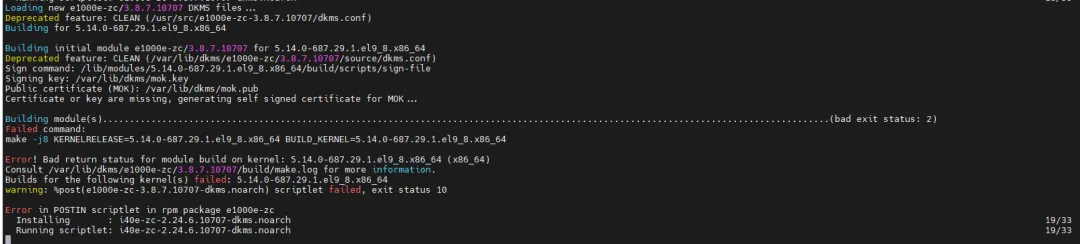

安装中如果出现下面的报错，那就是一些驱动编译不过，只需要按照最小安装方式进行安装行了，能满足大部分场景，后续可以根据需要选择单独安装rpm包

安装完了执行命令，并放开防火墙80、6343端口

systemctl enable --now redissystemctl enable --now ntopng.servicesystemctl enable --now ntop-service.service

四、交换机配置

如果只是做简单的流量分析，不是做特别深度的抓包分析，只需要在核心交换机上进行配置，以H3C为例

1. 配置sFlow设备源IP，使用IRF堆叠的管理VLAN接口IP（主备切换不变化，ntopng可稳定识别设备）

sflow agent ip

2. 配置sFlow采集器，指向你的ntopng服务器

sflow collector 1 ipport 6343 description ntopng-server

3. （可选）指定sFlow上报报文的源IP，和agent IP保持一致即可

sflow source ip

如果是聚合口对应成员端口配置，不能对聚合口配置

比如BAGG617的成员口为Ten-GigabitEthernet1/0/1和Ten-GigabitEthernet2/0/1（跨IRF双机箱），批量配置：

批量进入该聚合的所有物理成员口

interface range Ten-GigabitEthernet 1/0/1 Ten-GigabitEthernet 2/0/1

核心层采样率推荐1:2048，峰值流量高可调至1:4096

sflow sampling-rate 2048#绑定到全局配置的1号采集器sflow flow collector 1

计数器统计上报间隔30秒

sflow counter interval 30

计数器统计绑定到1号采集器

sflow counter collector 1

验证接口 sFlow 生效状态

display sflow collector

五、ntopng使用

使用浏览器打开ntopng的ip地址，端口3000，默认用户名和密码：admin

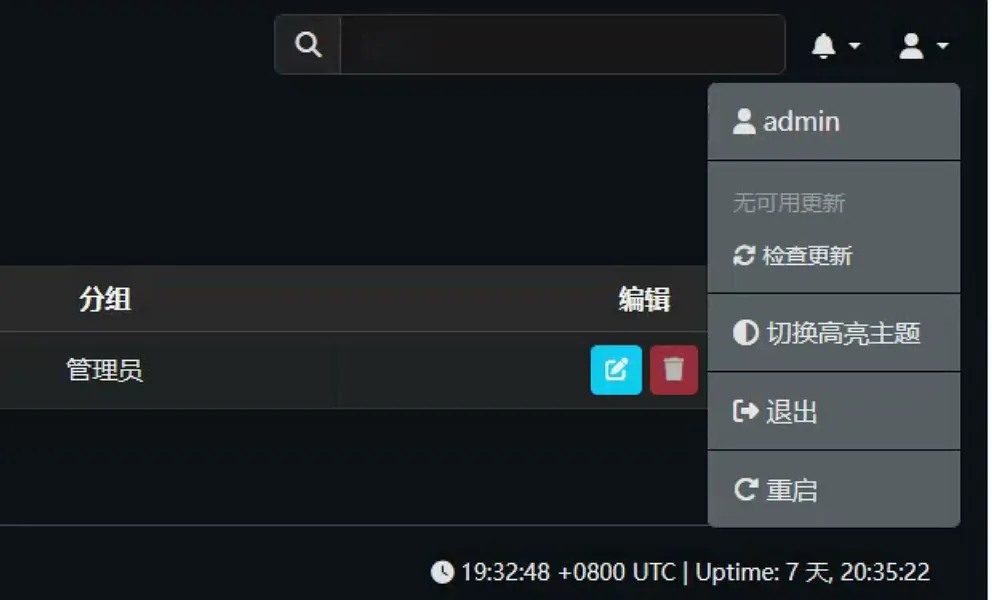

进入系统后，点击右上角用户图标，可以更改管理员密码、切换界面风格、切换中文界面等功能

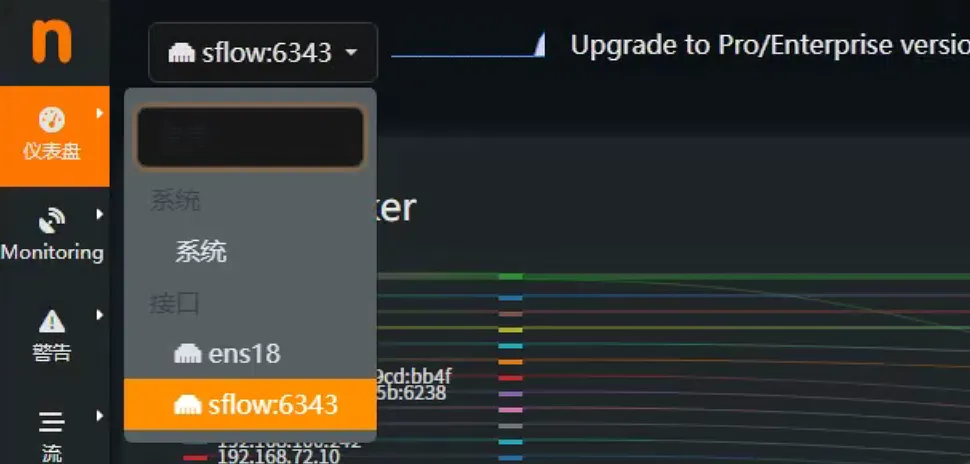

进入系统后，点击左上角图标，可以查看系统概况，点击sflow：6343，就可以看到交换机转发过来的流量。

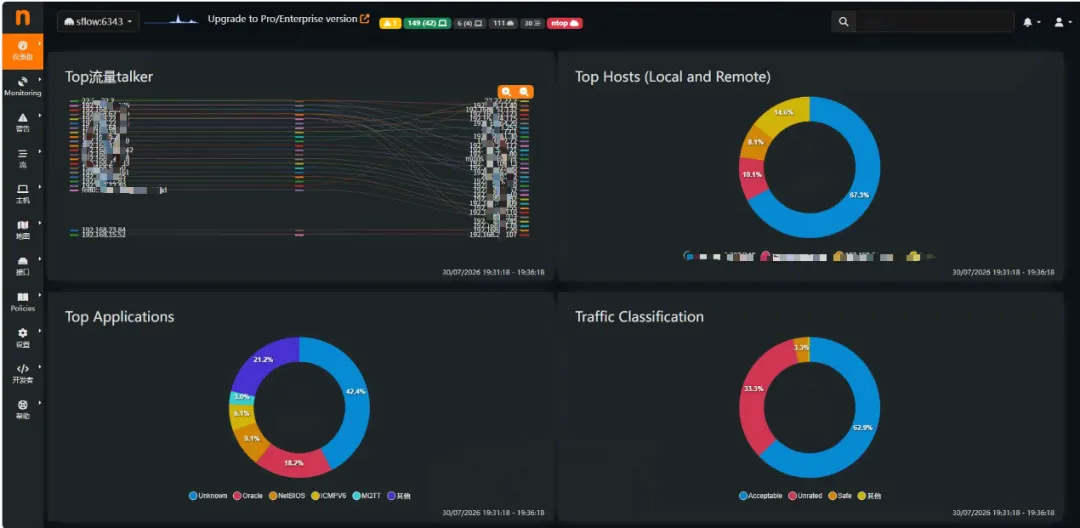

进入系统后，点击仪表盘，就可以看到概况，因为是开源的免费版本，没有办法点击圆环的区块，进行下一层的查看，但是可以通过左侧告警、流、主机等报表，进一步查看详细内容。

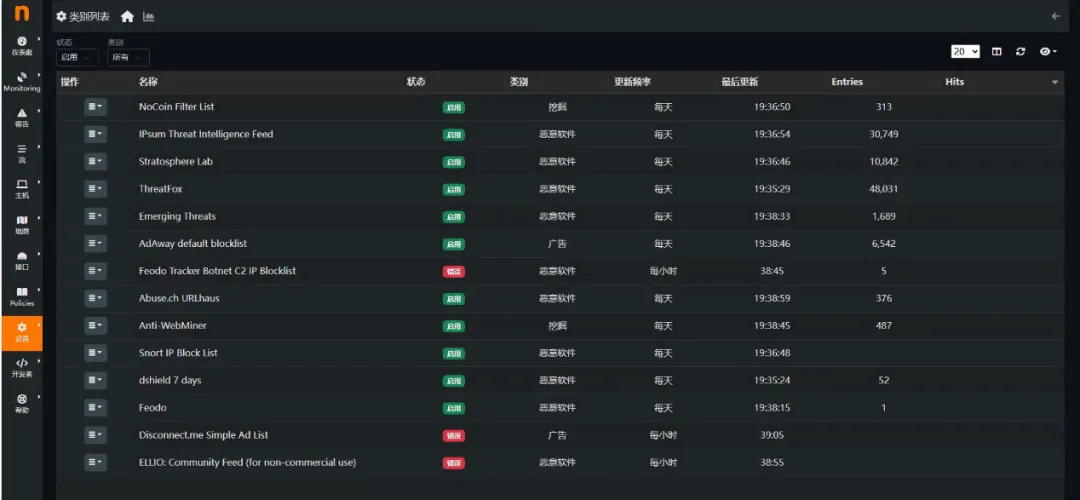

进入系统后，如果可以联网，点击设置、类别列表，可以自动进行恶意软件等类别库的自动更新

ntopng的开源免费版本，足以识别oracle、mysql、http等常见的协议，也能识别出大部分常见的恶意软件、挖矿、广告等，足以应对日常大部分场景。而且采用的sflow协议转发，实际上转发过程中只转发了包头信息（H3C交换机默认转发报文头部前128字节），丢弃了数据载荷，交换机设置了sflow sampling-rate 2048 ，也就是每2048个包随机抽取1个包进行转发，可以根据情况设置为1024、4096，甚至更大、或更小的抽样率，实际转发流量较小，对虚拟机网卡和系统要求不高，8核心、16GB内存、500GB硬盘的虚拟机足够应付。

如果觉得协议识别精度不高，可以适当采用1024、512等更小的抽样率，设置转发报文信息头部的长度、或者升级开源的nDPI库文件，进行编译和替换。

------------报文头信息转发长度修改interface GigabitEthernet 1/0/Xsflow flow max-header 128数字可以改为256-------------升级高精度nDPIhttps://github.com/ntop/nDPI 可以每月下载一次cd nDPI./autogen.sh./configuremake && make install编译完成后，完整高精准libndpi.so会安装到 /usr/lib64/备份原有精简库mv /usr/lib64/libndpi.so* /usr/lib64/libndpi.so.bak复制编译好的完整库到系统库目录cp /usr/local/lib64/libndpi.so* /usr/lib64/更新动态链接缓存ldconfigsystemctl restart ntopng校验协议库，能打印原来没有的协议即成功ntopng --print-ndpi-protocols | grep -i mssql确认流量识别正常、无报错后，删除RPM自带的旧精简库：rm -f /usr/lib64/libndpi.so.5.0.0ldconfig
