一、硬件设计连接与系统架构

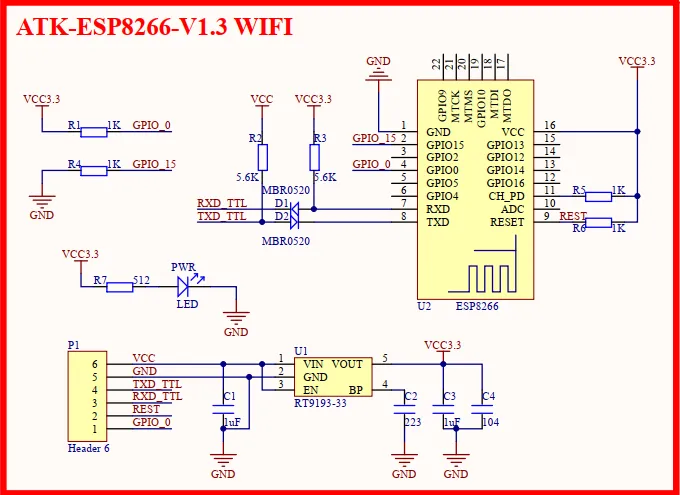

1.1 硬件连接方案

STM32与ESP8266采用UART串口通信，硬件连接方式如下：

• STM32_TX → ESP8266_RX
• STM32_RX → ESP8266_TX
• STM32_GND → ESP8266_GND
• ESP8266_VCC → 3.3V电源
• ESP8266_CH_PD → 3.3V电源（保持高电平，使模块正常工作）

1.2 系统架构设计

采用主从式架构，STM32作为主控单元负责业务逻辑处理，ESP8266专注于WiFi通信：

• STM32主控层
  实现传感器数据采集、控制逻辑处理等业务功能
• ESP8266通信层
  负责WiFi连接、数据传输等网络功能
• 调试工具层
  通过网络调试助手实现数据监控与设备调试

二、STM32驱动ESP8266实现

2.1 UART串口驱动实现

实现STM32与ESP8266之间的串口通信：

void USART1_Init(u32 bound)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    USART_InitTypeDef USART_InitStructure;

    NVIC_InitTypeDef NVIC_InitStructure;

    // 初始化USART1引脚

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART1参数

    USART_InitStructure.USART_BaudRate = bound;

    USART_InitStructure.USART_WordLength = USART_WordLength_8b;

    USART_InitStructure.USART_StopBits = USART_StopBits_1;

    USART_InitStructure.USART_Parity = USART_Parity_No;

    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

    USART_Init(USART1, &USART_InitStructure);

    // 配置中断

    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

    NVIC_Init(&NVIC_InitStructure);

    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

    USART_Cmd(USART1, ENABLE);

}

void USART1_SendString(u8* str)

{

    while(*str)

    {

        while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

        USART_SendData(USART1, *str++);

    }

}

2.2 ESP8266 AT指令驱动实现

通过AT指令实现ESP8266的WiFi功能控制：

void ESP8266_Init(void)

{

    USART1_SendString("AT\r\n");

    delay_ms(1000);

    USART1_SendString("AT+CWMODE=1\r\n"); // 设置STA模式

    delay_ms(1000);

    USART1_SendString("AT+CWJAP=\"SSID\",\"PASSWORD\"\r\n"); // 连接WiFi

    delay_ms(5000);

    USART1_SendString("AT+CIPMUX=0\r\n"); // 设置单连接模式

    delay_ms(1000);

}

void ESP8266_SendData(u8* data, u16 len)

{

    char cmd[32];

    sprintf(cmd, "AT+CIPSEND=%d\r\n", len);

    USART1_SendString(cmd);

    delay_ms(100);

    USART1_SendString(data);

    delay_ms(1000);

}//实现了ESP8266的初始化、WiFi连接与数据发送功能。

三、配套调试工具使用指南

3.1 网络调试助手使用

网络调试助手是调试ESP8266网络功能的重要工具，使用方法如下：

1. 配置连接参数
   选择TCP/UDP协议，设置目标IP地址与端口号
2. 发送测试数据
   在发送窗口输入测试数据，点击发送按钮
3. 接收设备数据
   在接收窗口查看ESP8266发送的数据
4. 调试AT指令
   通过串口调试助手发送AT指令，调试ESP8266功能

3.2 TCP&UDP测试工具使用

使用TCP&UDP测试工具可以验证ESP8266的网络通信功能：

1. TCP服务器模式
   启动TCP服务器，等待ESP8266连接
2. TCP客户端模式
   配置客户端参数，连接ESP8266建立的TCP服务器
3. UDP模式
   配置UDP参数，与ESP8266进行UDP数据传输
4. 数据监控
   实时监控与ESP8266之间的数据传输情况

四、系统集成与功能调试

4.1 系统初始化流程

int main(void)

{

    // 系统时钟初始化

    delay_init();

    // USART初始化

    USART1_Init(115200);

    // ESP8266初始化

    ESP8266_Init();

    while(1)

    {

        // 采集传感器数据

        u8 data[] = "Hello, ESP8266!";

        // 发送数据到服务器

        ESP8266_SendData(data, strlen(data));

        delay_ms(5000);

    }

}

4.2 功能调试方案

1. AT指令调试
   通过串口调试助手发送AT指令，验证ESP8266功能
2. WiFi连接调试
   使用网络调试助手验证ESP8266的WiFi连接功能
3. 数据传输调试
   使用TCP&UDP测试工具验证数据传输功能
4. 系统集成调试
   验证传感器数据采集与网络传输的完整流程
