笔记内容：数据裁剪，半波滤波，频谱优化关键词：labview，模拟信号采集，滤波器，半波处理

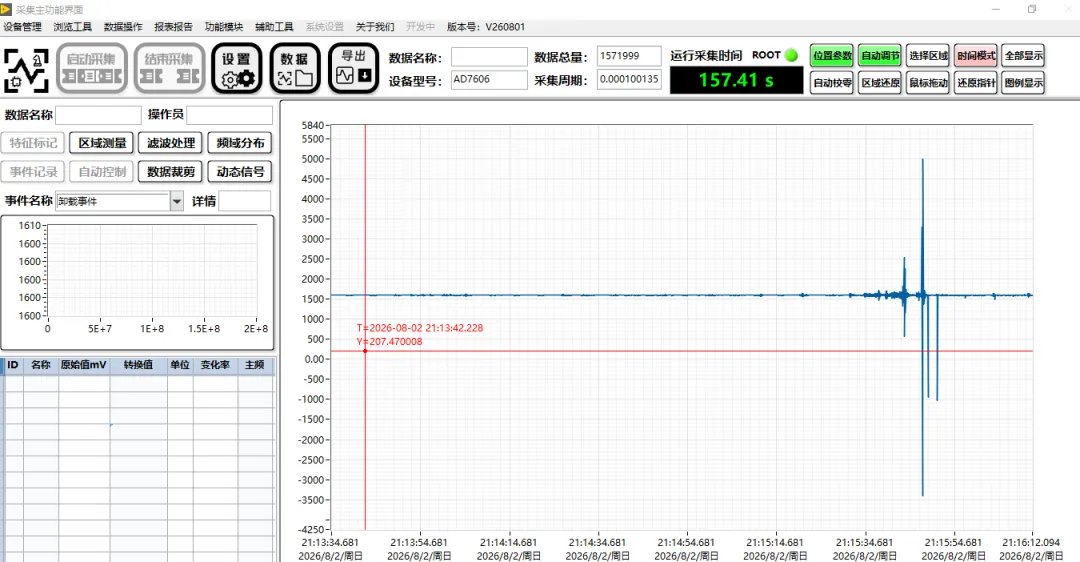

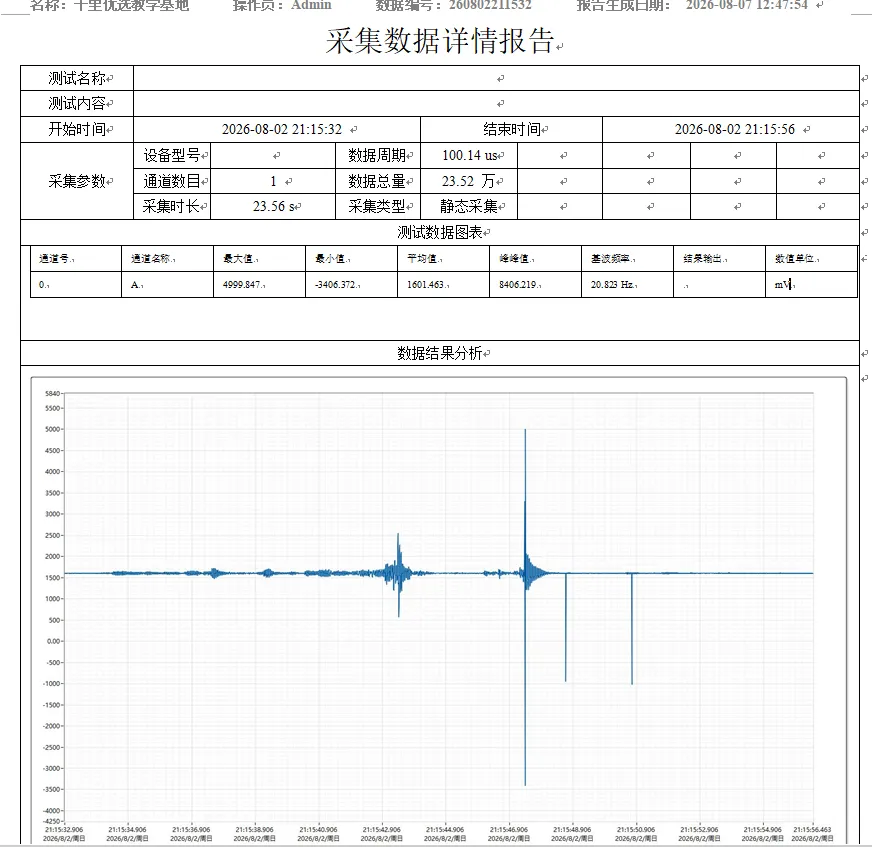

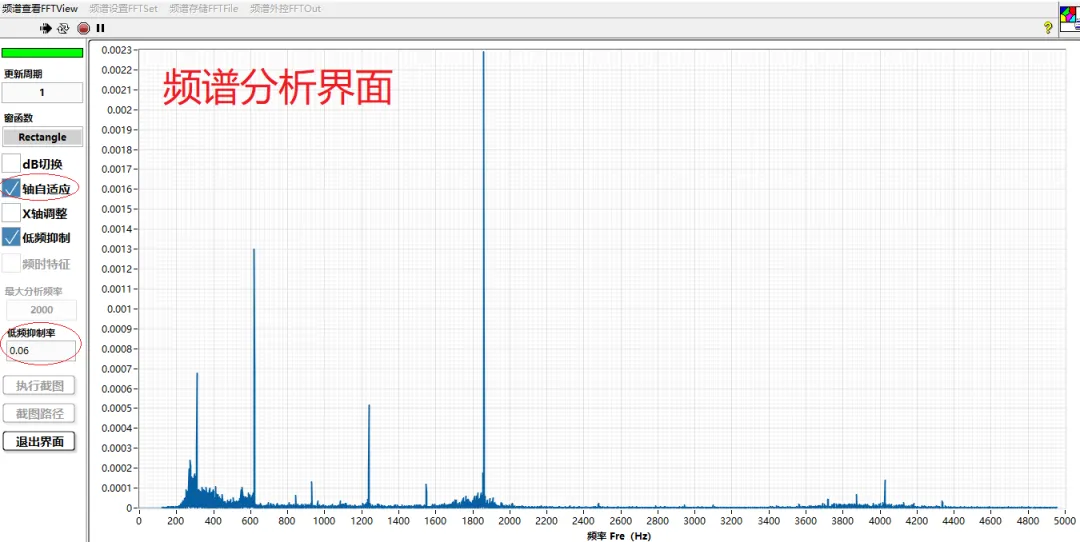

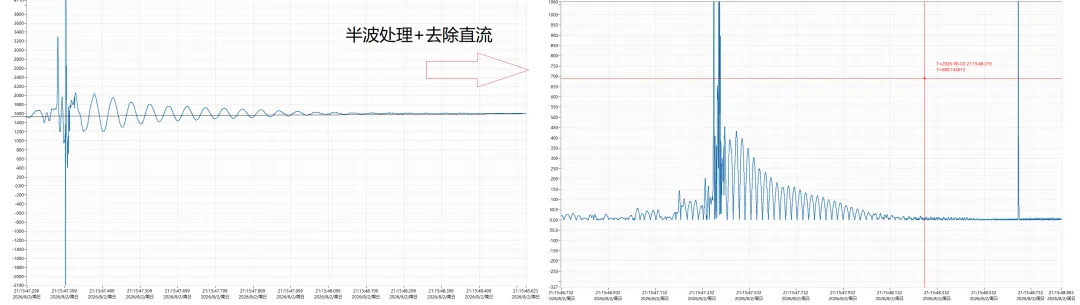

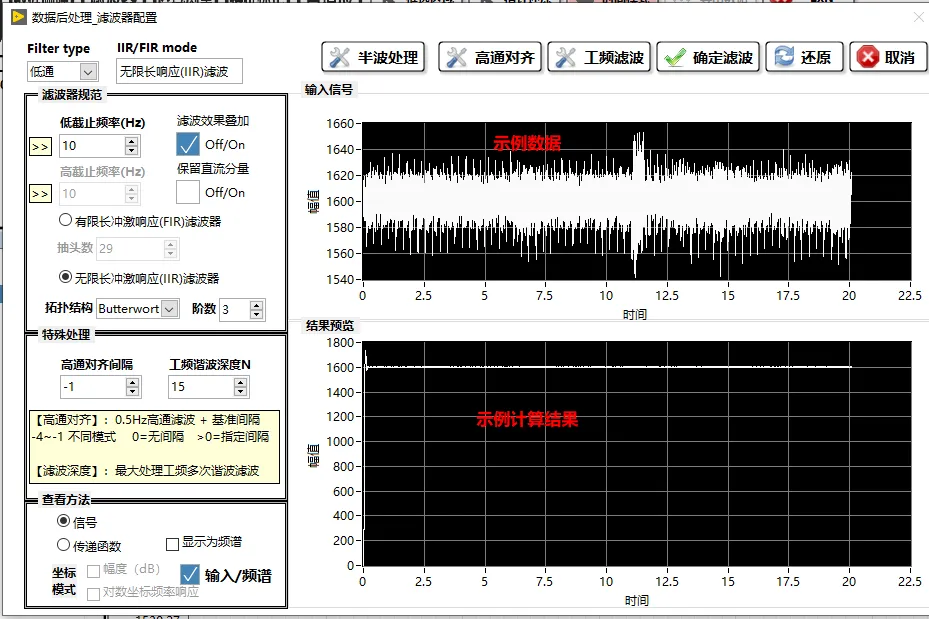

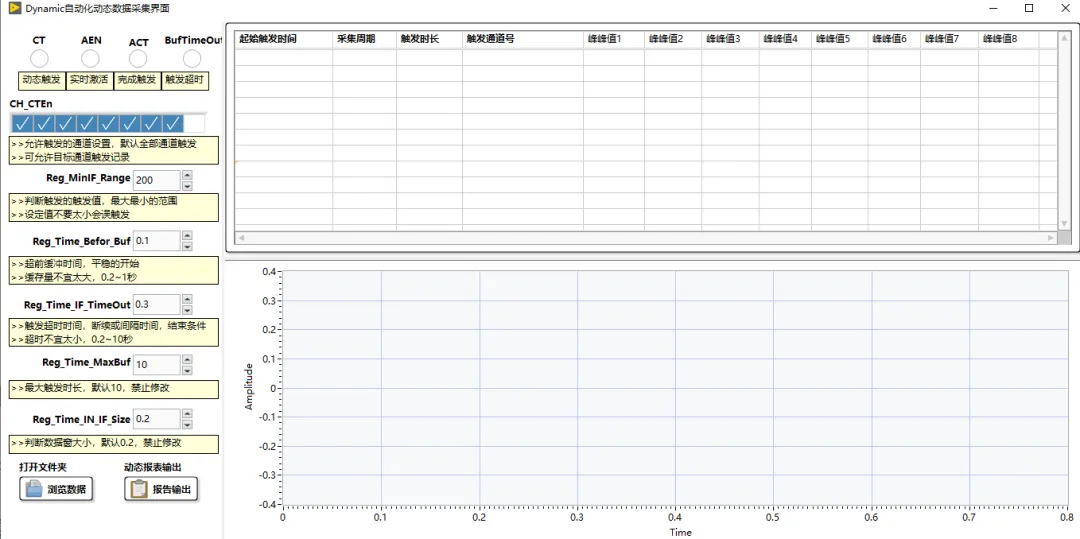

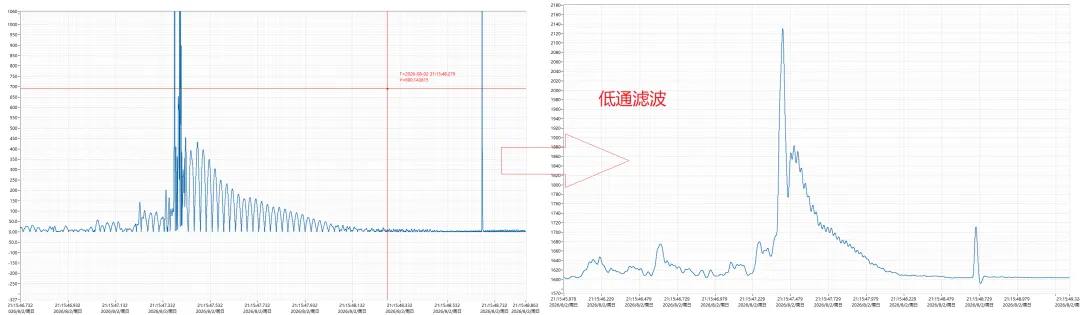

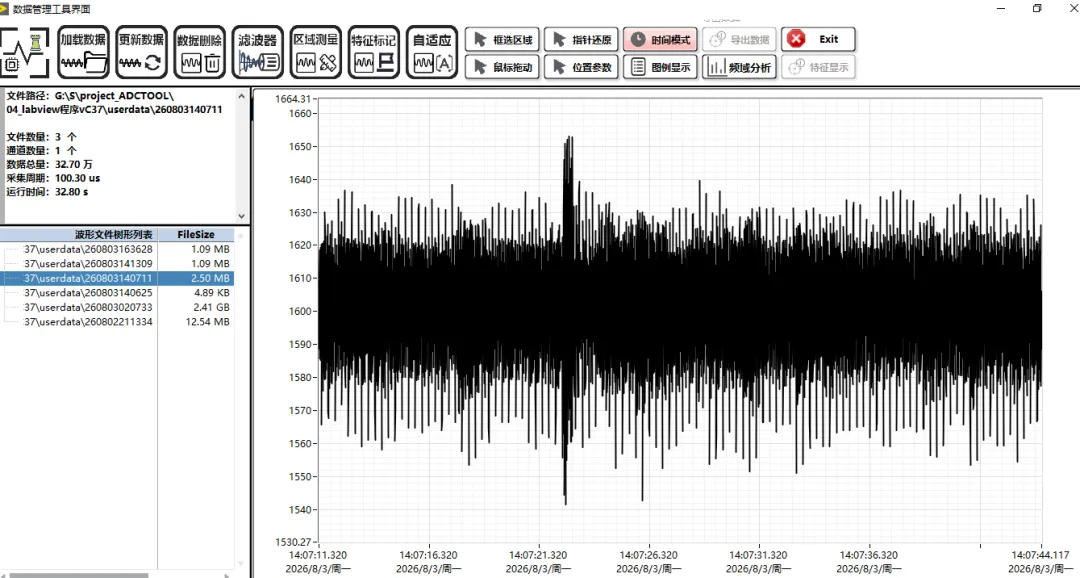

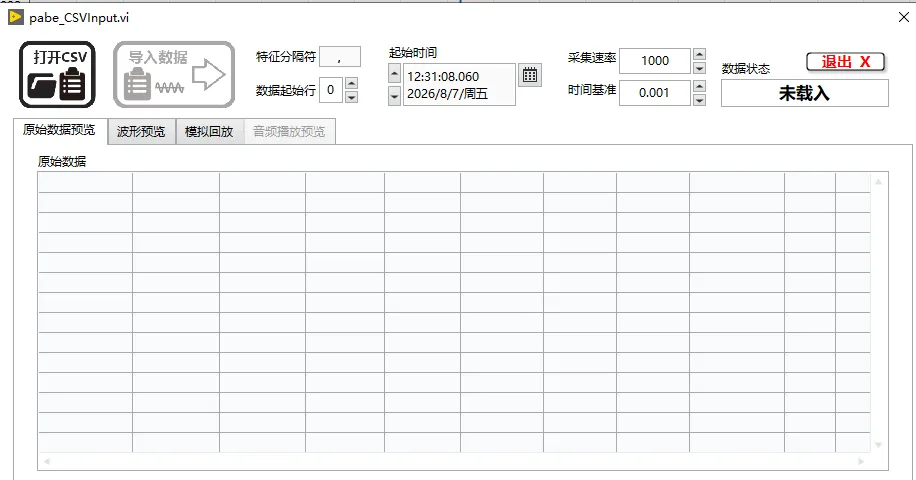

【1】左上角添加数据裁剪功能，区域测量划定范围后，点击数据裁剪即可裁剪，裁剪后的数据在报告中也有所体现，可在滤波器界面的数据还原还原数据；【2】优化了实时显示功能，在高速采集中适当降低显示，采集结束后显示全部【3】调整界面，滤波器中加入半波处理功能，目前是将所有数据取绝对值，注意，该参数需结合是否保留直流分量【4】通常半波处理需要取消直流分量，处理后打开直流分量进行低通滤波，通常用途是包络线处理【5】频谱分析软件加入低频抑制率参数，目的是去除直流分量引起的频率过大，导致有效频谱不能显示的问题【6】目前该软件有【主界面】和【数据管理界面】，功能有数据裁剪，数据测量，多功能滤波器（工频滤波，半波处理，低通，高通等方法），特征标记，频谱分析，数据导出，数据导入等功能【1】滤波器基础功能有低通滤波，高通滤波，带通滤波，带阻滤波，可选拓扑结构【2】滤波器有50Hz 工频滤波供，同时可以滤除50Hz整数倍的谐波【3】滤波器有高通对齐功能，用于不同信号间的比对操作【4】滤波器添加了半波处理功能，算法是：求平均基准线，基准线下的信号ABS翻转，该功能需要选择是否保留直流分量【5】如果开启叠加效果，每一次处理后的数据都将会效果累加，通过还原数据来取消处理【6】注意滤波器界面是少量是数据展示，实际效果点击确定滤波后显示【1】离线表格csv分析功能，导入数据后需要定义采集速率，开始时间【2】csv格式的特征分隔符一般是逗号，可以调整数据起始行【3】添加了模拟数据回放功能，（加速播放功能未完善）【1】动态采集的关键点是左侧参数，添加了参数修改记忆功能【2】右上角的界面都做了对应处理，当点击触发会自动载入数据【3】当触发过程需要满足触发开始条件，触发维持条件，触发结束条件【2】滤波器在数据管理界面基本功能有效，特殊功能需要载入主界面显示【1】频谱分析，优化了轴自动适应逻辑，关闭+单次点击触发+点击常开功能【2】频谱分析，开放了低频抑制率参数，有效调整抑制低频干扰【3】频谱分析的底层逻辑需要继续验证优化，是否采集中占用过多资源【2】然后滤波器选择半波处理，注意取消保留直流分量，（单次）【3】再使用滤波器中的低通滤波，平滑曲线，得到包络图【1】本软件本次优化主要是针对有效数据的处理，和用户方便使用【2】本软件是需要与采集硬件配合使用，详情后台留言或者关注淘宝【大雨小水的电子店】
