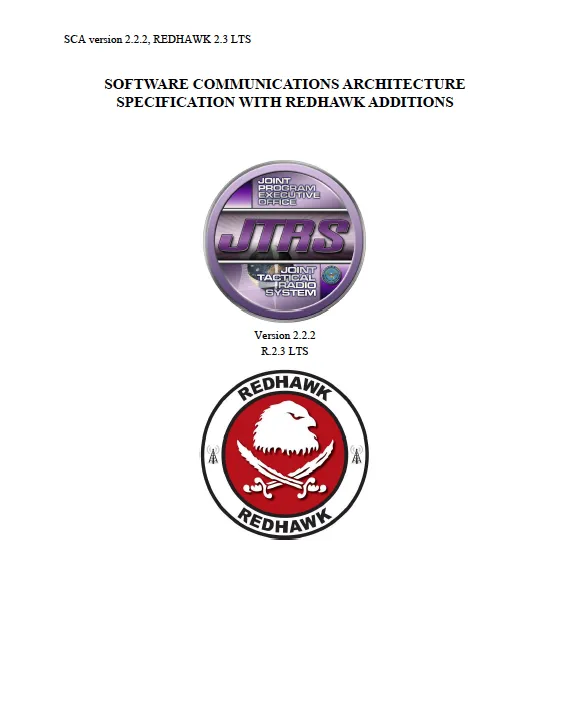

《附带REDHAWK扩展的软件通信体系结构规范》解读

从“满屋电台”到“一套架构”：SCA为何出现 第一章 · 制定背景、目标与边界

20世纪90年代末，美军通信装备有个典型毛病：电台不少，但彼此像带着方言的亲戚——能开口，未必能对话。既有系统多是面向单一功能设计的硬件，型号繁杂；任务一变，常常不是换软件，而是改整机。

美国国防部于1997年启动联合战术无线电系统（JTRS），目标是建设基于共同标准和通用应用的可互操作无线电家族。联合项目办公室承担SCA、波形以及软硬件架构符合性等工作，SCA研制于2000年启动；美国联合战术组网中心目录显示，SCA 2.2.2于2006年5月15日公开。

这条路线的基本判断很朴素：如果信号功能主要由软件决定，那么升级能力就不应总靠“换箱子”。软件定义无线电可以在硬件能力允许的范围内，通过重新配置软件改变信号格式、速率、带宽和工作模式；多通道硬件甚至可以同时运行多种模式。

但问题随即从“怎样焊电台”变成了“怎样管软件”：一个波形可能被拆成多个组件，分别运行在通用处理器（GPP）、数字信号处理器（DSP）、现场可编程门阵列（FPGA）和各类I/O设备上。处理器不同、操作系统不同、通信路径不同、容量约束不同，单靠程序员手工接线，系统很快就会成为“能跑，但谁也不敢碰”的祖传工程。

SCA的解法不是规定波形算法，而是建立一套与具体实现无关的公共框架：用接口隔离硬件差异，用描述文件表达软件身份、依赖和部署要求，用管理对象负责装载、连接、运行与回收。目标是提高软件的可移植性、复用性、可扩展性和可配置性，并为互操作打基础。

这里必须踩一脚刹车：SCA是互操作的必要条件，不是充分条件。美国政府问责局当年就提醒，核心框架能够支持应用跨平台运行，却不能单独保证互操作；波形、运行环境、硬件能力以及各项目对架构的一致解释，都得跟上。标准统一了插座，不代表所有电器自然就会协同工作。

先读懂“规矩的语气”：shall不是“最好这样” 第二章 · 规范语言与引用基础

这份文件的技术要求主要落在四章：引言、架构概述、软件架构定义、架构符合性。红色方框专门标出REDHAWK相对SCA 2.2.2的偏离或补充。读它时，最忌把所有句子当成同一力度：

它的基础不是凭空搭楼：结构关系用UML 1.4.2表达，接口用CORBA IDL定义，资产描述采用XML 1.0；运行环境涉及POSIX及应用环境剖面（AEP），分布式调用依赖Minimum CORBA、命名服务，事件和日志分别引用OMG相关规范，唯一标识使用DCE UUID思路。

这组技术选择背后的标准化逻辑非常清楚：

● UML回答“对象之间什么关系”；

● IDL回答“跨语言、跨进程怎样调用”；

● XML回答“软件是谁、需要什么、部署到哪、跟谁相连”；

● POSIX/AEP回答“应用能依赖哪些操作系统能力”。

四样东西合在一起，才构成可执行的架构契约。只有一张框图，叫愿景；只有一堆API，叫工具箱；只有三者与运行规则同时落地，才叫体系结构。

SCA管什么，不管什么：给系统划一条清醒的边界 第三章 · 分层架构与管理层级

SCA把核心框架定义为一组开放的应用层CORBA接口与服务，抽象底层软硬件。它标准化组件边界和管理行为，却不规定组件内部如何完成功能，也不强制某一种传输机制。

系统里有三类主要角色：

● Application（应用）：处理输入数据并决定系统输出，也就是常说的波形软件；

● Device（设备）：用软件接口包装硬件能力，让处理器、射频和I/O等资源可被统一管理；

● Service（服务）：不直接代表硬件，但向应用提供文件、事件等公共能力。SCA并未为所有服务规定统一业务接口。

它们所处的运行环境（OE）由操作系统、CORBA中间件及其命名/事件服务、框架控制接口和框架服务接口共同组成。应用组件通过Port的扩展接口互相通信，也通过端口接入设备和服务。某一领域仍应标准化自己的设备与服务API，但这类领域专用接口超出了本规范范围。

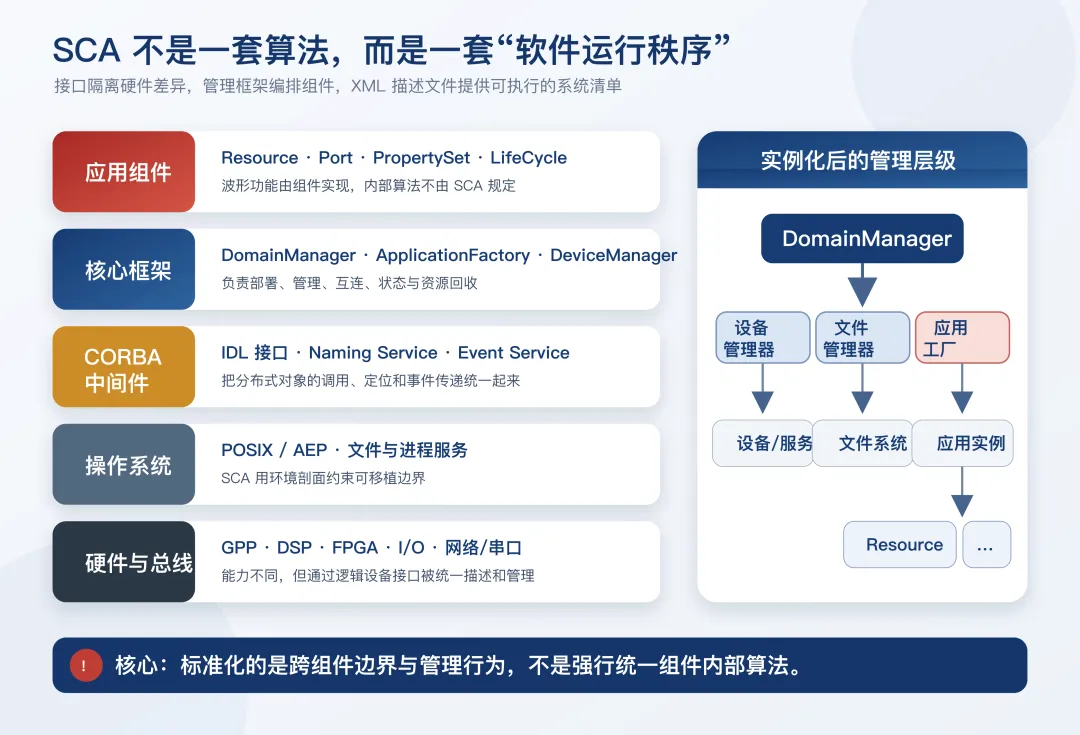

SCA分层架构与实例化管理层级

管理层级也不是“大家都是平级同事”：

● DomainManager掌握域内文件系统、设备管理器、应用及其资源；

● 每个DeviceManager掌握一组设备和服务，并向DomainManager登记；

● ApplicationFactory根据应用描述创建实例；

● 创建出的Application是运行环境提供的应用代理，代表某个已经实例化的应用；

● 应用内部再由一个或多个Resource组件构成。

可以把DomainManager理解为园区总管，DeviceManager是楼宇物业，ApplicationFactory是项目施工队，Application则是交付后的运营代理。门禁、工位、电量、网络、消防都得有人登记；“程序自己知道该去哪儿”不是架构，是祈祷。

四组核心接口：不是名单，是一套权责表 第四章 · Core Framework接口体系

SCA把核心框架接口分成四组。若只背名字，像背单位通讯录；看清权责，才知道它为什么能管理分布式软件。

Port：先有标准插座，再谈自由组合

Port负责建立和断开逻辑连接。组件把接口分成“使用端（uses）”与“提供端（provides）”，连接时还要带唯一的connectionId。一个双向关系并不会神奇地一次完成，若双方都要主动调用对方，通常需要建立两次连接。

连接能否一进多出、多进一出，由具体组件能力决定；标识无效、对象引用错误或连接已占用，都要通过异常明确暴露。开放架构不是“谁都能插”，而是插头形状、插入动作、连接编号和拔除责任都有合同。

LifeCycle与TestableObject：会出生，也得会善终

LifeCycle的initialize把组件带到已知状态，releaseObject负责释放内存并从CORBA环境中清除对象。TestableObject提供黑盒测试或机内测试能力，测试编号和参数来自属性描述；传入无效测试编号时，不得偷偷执行“差不多的测试”。测试结果不是凭经验拍脑袋，而是按属性返回。

PropertySet与PropertyEmitter：配置不是随手改变量

PropertySet提供configure和query。配置可以出现两类错误：部分属性设置成功，属于PartialConfiguration；一个也没成功，属于InvalidConfiguration。查询参数长度为零时，返回全部可查询属性；指定标识时，只返回所请求的属性。

本文中的PropertyEmitter进一步支持一次性初始化属性和属性变化订阅。监听方提交属性列表与检查周期，资源按周期发现变化后回送事件；注销后不再发送新通知。这样一来，参数不只是“写进配置文件就完事”，而是成为可初始化、可查询、可订阅的运行状态。

Resource：组件的公共“管理外壳”

Resource继承LifeCycle、PropertyEmitter、TestableObject、PortSupplier和Logging，是软件组件控制与配置的公共API。它有唯一标识、启动状态和软件配置文件路径，start让内部处理进入工作状态，stop停止当前处理，但不会禁止之后再次配置、查询或启动。

SCA还定义了ResourceFactory，用工厂模式创建和销毁资源；然而红框写得很直白：REDHAWK核心框架不支持ResourceFactory。这意味着理解规范时不能把“SCA定义过”误写成“REDHAWK一定实现了”。

Domain Profile：软件可移植，先得证件齐全 第五章 · XML描述体系

SCA把域内软硬件资产的身份、能力、属性、依赖和位置写进一组XML文件，统称Domain Profile。这不是项目文档的附件，而是框架决定“能不能装、装在哪、怎样接”的机器可读依据。

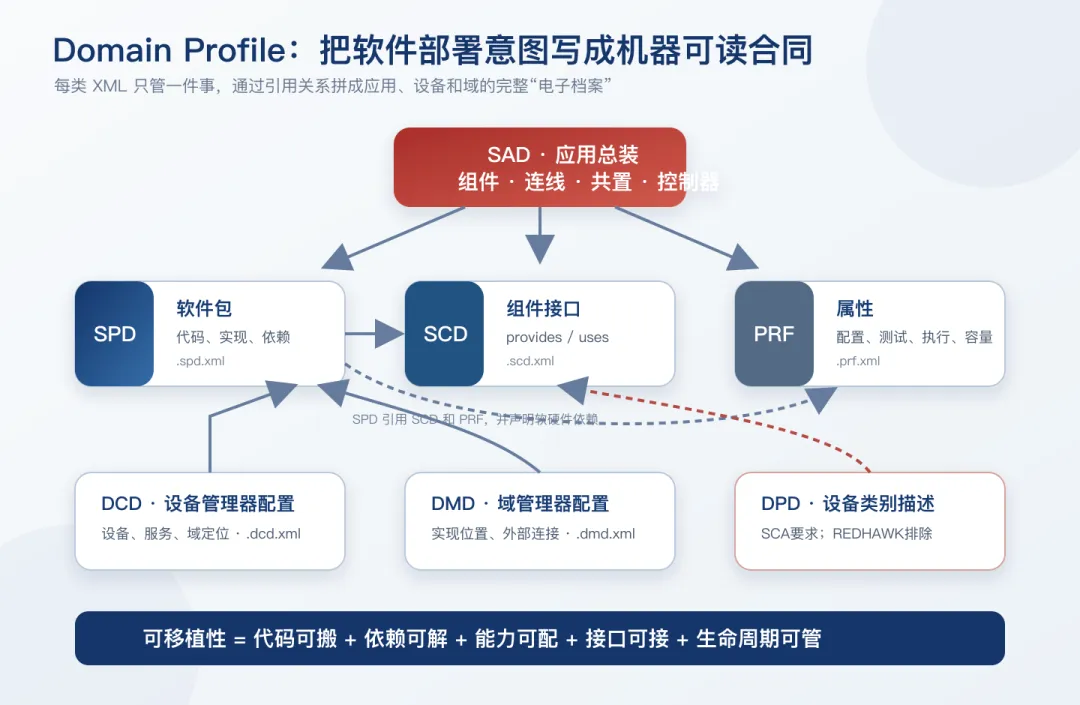

SCA Domain Profile文件关系图

这些文件必须符合配套DTD。规范甚至给出softwareassembly.2.2.2.dtd这样的声明示例。Profile Descriptor则在相关接口属性中保存SPD、SAD、DMD或DCD的绝对路径。

真正值得注意的是它的“关系性”：SAD不会把所有信息重写一遍，而是引用多个SPD；SPD再指向SCD和PRF并声明依赖。应用能否迁移，不只看二进制能否复制，还要看目标平台能否满足处理器类型、内存或处理能力、库依赖、设备能力与共置关系。

可移植性不是“文件拷过去能启动”，而是另一套系统能够重新解释同一份身份、依赖、能力、连接和回收规则。

create不是start：应用上台要过十六道手续 第六章 · ApplicationFactory实例化流程

全文最有工程价值的部分，是ApplicationFactory::create。它不是一个“启动按钮”，而是一套资源编排事务。规范列出的动作可以归纳为十六步：

1. 客户端调用create； 2. 评估Domain Profile中的内存、处理器、依赖应用和依赖库，能够创建时生成Application实例并更新设备利用量； 3. 分配设备的内存和处理能力； 4. 尚未装载时，把应用软件模块装入相应设备； 5. 按软件profile在相应设备上执行模块； 6. 根据SAD取得Resource或ResourceFactory对象引用； 7. 对工厂对象引用进行类型收窄； 8. 若为ResourceFactory，调用它创建Resource； 9. 对ApplicationRegistrar获得的Resource对象引用进行类型收窄； 10. 对每个Resource调用initializeProperties，设置property类属性； 11. 调用initialize，使资源进入已知状态； 12. 取得各Resource的Port对象引用； 13. 连接Resource之间以及面向设备、服务的端口； 14. 配置SAD指定的装配控制器； 15. 返回Application对象引用并记录日志； 16. 发送“应用已加入域”的事件。

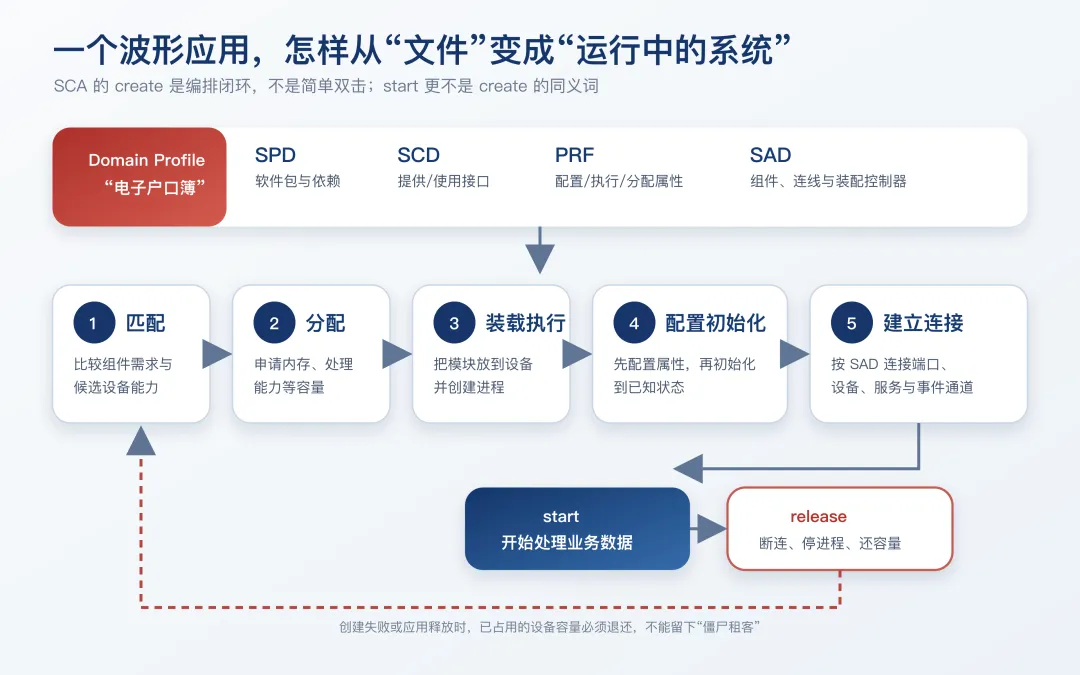

SCA应用从描述文件到运行与回收的闭环

顺序不是装饰。先分配再执行，是为了不让软件在资源没着落时“先斩后奏”；先初始化再接线，是为了避免未准备好的组件进入系统关系网；把装配控制器放在最后配置，是因为它承担应用级控制，过早启动只会把半成品推上舞台。

规范还明确：创建阶段不调用runTest、start或stop。create完成的是“搭舞台、安排座位、通水通电”；start才是要求资源开始处理业务。把二者混为一谈，会直接模糊部署完成与业务运行之间的验收边界。

REDHAWK在执行参数中加入DEBUG_LEVEL和LOGGING_CONFIG_URI等工程化控制；应用命名上下文按“波形名+实例号”组织，同一波形的多个实例因此可以并存并被区分。

更关键的是失败处理。规范明确要求：候选设备不满足需求，或者应用创建失败时，已经做出的容量分配必须退还。对一个正常创建的应用，Application::releaseObject要先调用自身stop，随后断开端口，释放Resource/ResourceFactory，终止进程，卸载模块，归还设备容量，解除命名绑定，并从域内删除应用引用。普通Application::stop委托给Resource时，默认等待超时为3秒；该超时不适用于releaseObject处理。释放不是删掉一个对象名，而是清理它在系统里留下的整条资源链。

开放系统最怕的不是一次启动失败，而是失败十次后留下十份没人认领的资源。会创建只是功能，会回滚才是工程。

三本账管一台设备：准不准、能不能、忙不忙 第七章 · Device状态与容量模型

SCA中的Device不是硬件本体，而是硬件能力的逻辑抽象。它继承资源管理能力，并维护三组互相独立的状态：

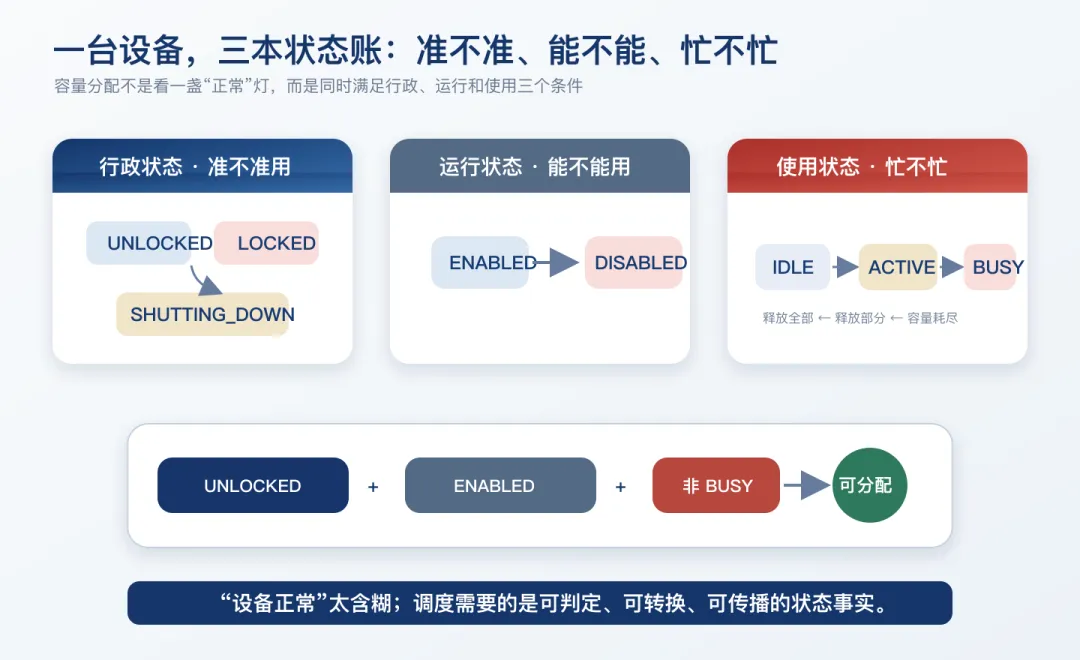

SCA设备三类状态与容量分配规则

● administrativeState（行政状态）：LOCKED、SHUTTING_DOWN、UNLOCKED，回答“管理上准不准用”；

● operationalState（运行状态）：ENABLED、DISABLED，回答“技术上能不能用”；

● usageState（使用状态）：IDLE、ACTIVE、BUSY，回答“容量上忙不忙”。

容量分配只有在设备UNLOCKED、ENABLED且非BUSY时才允许进行。首次或部分占用后可进入ACTIVE；容量耗尽进入BUSY；释放部分容量可能从BUSY回到ACTIVE，全部释放后回到IDLE。

当设备从UNLOCKED转为LOCKED时，如果仍有容量占用或子设备尚未锁定，先进入SHUTTING_DOWN，等资源退净、子设备处理完毕再锁定。这是很典型的“有序下线”：不是拉闸，而是先清客。

三类状态分开，看似啰嗦，实际避免了三种常见误判：

● 设备已开机，但管理员禁止分配；

● 管理上允许，但设备故障不可运行；

● 管理与运行都正常，但容量已经吃满。

如果只用一个“正常/异常”灯表示，调度器得到的不是简洁，而是糊涂。

从Device到ExecutableDevice：能力逐级加码

LoadableDevice在Device上增加load/unload，支持内核模块、驱动、共享库和可执行文件四类装载类型。重复装载同一文件不应报错，但要记账；只有卸载请求次数与装载次数匹配，才真正卸载。

REDHAWK的实现边界更窄也更具体：其LoadableDevice可递归装载目录，只支持EXECUTABLE和SHARED_LIBRARY，并且不靠LoadType分配属性寻找可装载设备。

ExecutableDevice再增加execute/terminate，可接收栈大小、优先级和组件执行参数，返回目标操作系统中的进程编号。AggregateDevice则建立父子设备关系，让复合设备既能作为整体被管理，又能暴露内部逻辑设备。抽象层级不是越多越高明，而是把“能分配”“能装载”“能执行”“能聚合”四种能力说清楚，避免一个万能接口把所有差异藏进黑箱。

DomainManager不是“大管家”，而是域级事实中心 第八章 · 域管理、设备管理与动态连接

DomainManager承担HCI访问、注册和管理职责。它维护DeviceManager、Device、Service、ApplicationFactory和Application等对象的登记关系，安装或卸载应用，创建域命名上下文、FileManager以及域管理事件通道，并在启动时恢复已安装的ApplicationFactory。

REDHAWK把域根目录对应到$SDRROOT/dom。DeviceManager注册时，DomainManager会挂载其文件系统、收集设备和服务配置，并尝试完成此前因对象尚未出现而悬而未决的连接。由此可见，注册不是填表，而是改变域内可用资源和连接状态的事件。

DeviceManager管理一组逻辑设备与服务。它的关键属性包括DCD路径、关联文件系统、实例唯一标识、可读标签，以及已经注册的设备和服务清单。物理位置可以映射为有意义的标签，例如audio1、serial1；框架面向的是逻辑资源名称，不必让上层应用背硬件地址。

REDHAWK扩展的几类管理接口进一步把域级调度拆细：

● AllocationManager：统一提交设备容量申请、记录分配结果并执行释放；

● ConnectionManager：用应用、设备、服务、事件通道或对象引用解析连接端点，维护connectionId与连接状态；

● EventChannelManager：创建、登记、查询和释放事件通道及注册者；

● ApplicationRegistrar：让应用组件向所属Application自登记，重复名称无效；

● 各类Iterator：当分配、连接或事件通道清单过长时分批返回，避免一次调用扛走全部数据。

ConnectionManager最有意思的能力，是允许“待决连接”：某一端尚未注册时，连接关系可以先保留；对象到达后再解析并完成。它承认分布式系统的现实——组件不会排着整齐队伍同时上线。好的架构不是假设世界永远准时，而是把迟到、缺席和补连写进规则。

命名、事件、日志、文件：基础设施也得标准化 第九章 · CORBA服务与框架服务

分布式组件首先要解决三件小事：到哪儿找人、发生了什么、文件在哪儿。小事不统一，所有上层功能都会变成寻人启事。

Naming Service：给对象一个可解析地址

运行环境至少提供Minimum CORBA能力和CORBA命名服务。SCA要求NameComponent采用id与kind对，其中kind为空字符串。REDHAWK选择开源omniORB作为CORBA中间件，使用omniNames提供命名服务。

域管理器创建以域名组织的命名上下文，组件再按约定绑定对象引用。应用不得依赖静态字符串化IOR；动态生成的字符串化IOR可以作为参数传递。原因不复杂：把对象地址硬编码进软件，迁移一次就像搬家后仍让快递送旧门牌。

Event Service：状态变化不能靠“隔一会儿问一句”

SCA用异步事件通道传播管理变化。IDM_Channel用于组件向域管理发送信息，ODM_Channel用于域管理向客户端或人机界面发送信息。事件可描述设备行政、运行、使用状态变化，应用异常终止，以及域对象的增加或移除。

REDHAWK把CORBA Event Service设为可选，实现时采用omniEvents。这并不等于事件机制无关紧要，而是说明“架构要求”和“具体实现选择”必须分栏记录。

Logging：有日志接口，不等于提供OMG日志服务

SCA允许实现OMG轻量日志服务；REDHAWK不提供该日志服务，应用宜使用log4j、log4cxx和python.logging。同时，REDHAWK从自身早期版本起又加入了Logging系列接口，用于读取和设置日志级别、配置与记录器信息。

这组差异很能说明标准分析的基本功：看到“Logging接口”和“不提供Log Service”不能判为自相矛盾。一个是REDHAWK API中的日志控制能力，一个是OMG定义的特定CORBA服务，两者不是同一层对象。

File、FileSystem、FileManager：文件也要跨节点

File提供读、写、定位、大小和关闭操作；FileSystem提供创建、打开、复制、移动、删除、目录管理、存在性检查、通配符列举与属性查询；FileManager把多个分布式文件系统挂载到统一命名空间，并汇总总容量与可用空间。

规范要求运行环境支持至少40字符文件名和1024字符路径名，路径采用绝对POSIX形式。REDHAWK还增加READ_ONLY和IOR_AVAILABLE等文件属性，并且不列出隐藏文件。

按SCA基线，应用通过CF文件接口访问文件；REDHAWK允许应用直接调用操作系统文件操作。这当然更方便，却也意味着依赖边界变宽。方便与可移植很少同时免费，架构师的工作就是把账记在明处。

应用与逻辑设备：接口开放，才有替换的可能 第十章 · 软件资产要求

SCA不定义应用的具体业务功能，只规定它怎样接入运行环境。应用可以由一个或多个组件组成，组件既可以支持CORBA，也可以通过Adapter把不具备CORBA能力的处理单元包装进体系。适配器对外实现已知CF接口，对内翻译本地协议，特别适合接入非CORBA处理元件。

每个CORBA组件的“提供接口”与“使用接口”写入SCD；供其他应用调用的端口还要在SAD的externalports中声明为外部端口。所有SCA API都应以IDL描述，非IDL接口也必须给出IDL映射。

规范对开放性还有一句很硬的要求：非标准接口应写入可供其他方不受限制获得的接口控制文件（ICD），其开放程度要足以让第三方开发互联或替换软硬件。逻辑设备物理边界上的关键接口同样如此。

这比“公开一个接口名称”严格得多。真正的开放接口，要让别人有能力接替你；只能让别人调用、不能让别人替换，往往只是开放了门铃，没有交出门锁尺寸。

逻辑设备可以使用运行环境提供的任意操作系统服务，但仍须实现Device、LoadableDevice或ExecutableDevice之一，并向DeviceManager注册；子设备还要向父设备登记。每个逻辑设备需要SPD、SCD和PRF，容量属性写在相关PRF中。SCA 2.2.2原本要求DPD，REDHAWK在设备配置中将其排除。

REDHAWK到底改了什么：不是换封面，是工程取舍 第十一章 · SCA基线与REDHAWK偏离

这份PDF的价值，恰在于它没有把实现包装成“原汁原味的SCA”，而是用红框把偏离摆在桌面上。主要变化可归纳如下：

特别要注意文中“RHEL 5为首选”的时态。那是该版本资料记录的实现选择，不是2026年的操作系统推荐。标准解读若不标年代，很容易把考古报告写成采购指南。

符合性不是“接口对上号”：第4章给幻想泼了盆冷水 第十二章 · 架构符合性与证据边界

第4章很短，却是全文最一针见血的部分：REDHAWK的目标不同于当初制定SCA规范的机构。它首先是一个框架实现，其API只有一部分记录在这份修改规范里。照着本文另写一个实现，并不会自动变成REDHAWK，也不能自称REDHAWK-compliant。

因为真实生态还包括本文没有完整描述的内容：数据与控制API、集成开发环境、组件/设备/服务基类、代码生成器、端口实现、Python交互与脚本环境、可复用组件和设备代理、二进制文件、调试诊断工具等。

因此，REDHAWK语境下的符合性更像一套资产可移植与互操作能力分级，判断对象不是一句口号，而是具体组件、设备和服务：

● 能否正确使用REDHAWK支持的各类API；

● 能否与其他资产交互；

● 能否声明并正确处理软件、硬件和运行环境依赖；

● 能否按框架预期完成部署、配置、连接、启停与回收；

● 使用AEP外能力时，是否如实标记其可移植性限制。

换句话说，接口签名一致只能证明“普通话课本买对了”，还不能证明双方真能一起办事。符合性测试应覆盖静态描述、动态行为、异常处理、资源回滚和跨环境迁移证据，而不只是编译通过。

对我国的启示：开放架构要管到“退房” 结语 · 标准化建议

SCA 2.2.2已经有明显的时代印记：CORBA、XML DTD、RHEL 5都不是今天的新鲜词。但把这些技术名词拿走，它留下的架构方法仍然锋利。

第一，标准、参考实现和开发生态必须分账。标准规定最小公共边界，参考实现做技术选型，工具链降低开发门槛。三者可以协同，不能互相冒名。实现偏离基础规范时，要像本文红框一样显式记录：改了什么、为什么改、牺牲了哪部分可移植性。

第二，把部署描述做成机器可执行合同。软件包、接口、属性、依赖、容量、连线和共置关系不能只存在于设计师脑中或PPT里。机器读不懂的“总体要求”，到了集成现场通常会自动翻译成加班。

第三，能力管理要从型号思维转向资源思维。处理器、内存、带宽和专用加速能力应可声明、可匹配、可分配、可查询、可释放。只有这样，软件装载才从“工程师凭经验找一台机器”变成框架可判定的调度问题。

第四，生命周期必须覆盖异常和回滚。创建、初始化、连接、启动只是前半程；停止、断连、终止、卸载、退还容量才决定系统能否长期稳定。测试一个开放架构，不能只看第一次成功启动，更要连续制造失败，检查它能否把现场收拾干净。

第五，开放接口要以可替换性验真。IDL、ICD和Profile文件不是为了文档齐套，而是为了让第三方在不求助原厂的情况下完成互联、替换和验证。开放性若无法转化为替代供应与独立集成能力，往往只是“看起来很开放”。

第六，符合性要做成证据链，而不是盖章运动。至少应覆盖描述文件校验、接口行为、状态转换、容量分配、连接恢复、异常回滚、依赖解析和跨平台迁移。一次演示能证明“跑过”，不能证明“可复用、可移植、可互操作”。

一句话：SCA真正高明之处，不是把软件切成许多块，而是让每一块都带着身份证、插头、用量表、行程单和退房流程。组件可以自由，系统不能失序。
