北林2021年园设快题真题解析

一、真题题目

二、21年真题考点汇总

三、21年真题解题展示

四、21年真题考点总结

五、参考案例

六、案例借鉴总结

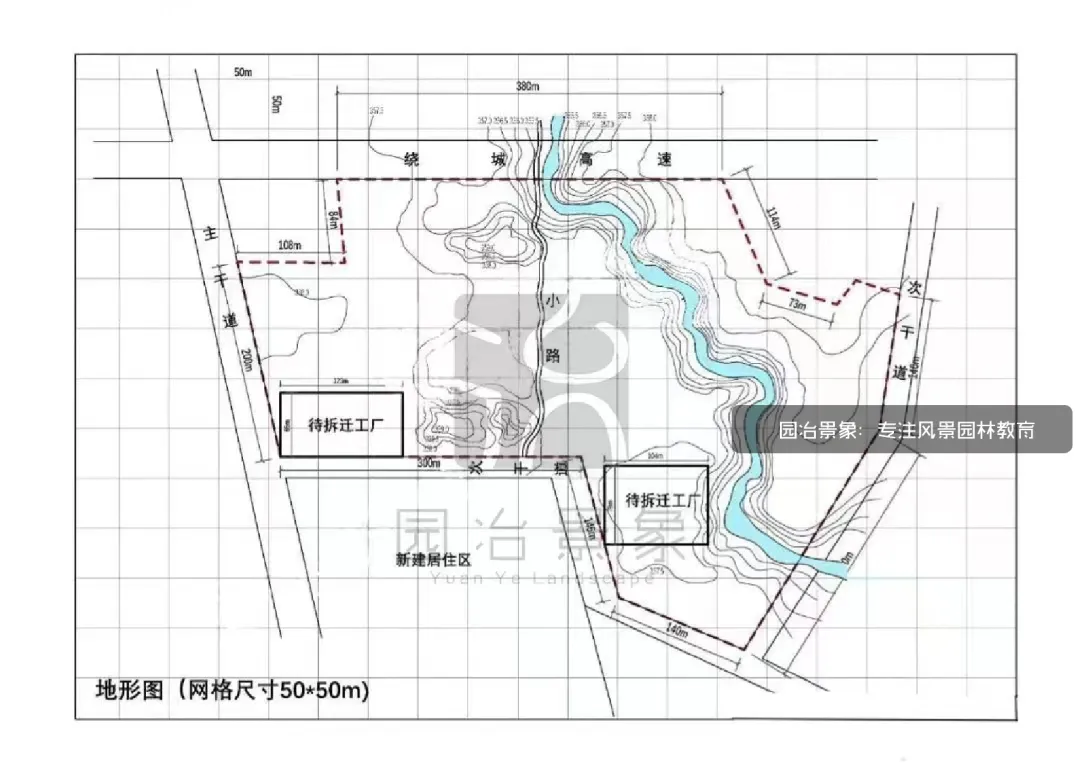

随着城市的发展,北方某城市边缘区经历了新的一轮规划和建设，若干居住小区陆续建成。地块要求设计城市综合性公园，场地面积约19公顷，整体呈不规则形状，北侧紧邻绕城高速，西侧为城市主干道，其余均为城市次干道，东南角为新建居住小区，地形以场地制高点为准。场地地势总体较平缓，起伏变化较小。

场地基本情况如下：

（1）场地内部有几处待拆工厂，具体位置见地形图。

（2）一条清澈的河流自北向南穿过场地，常年水位为355。

（3）场地内原有一条园林小路南北贯通，连接园外。

（1）本公园定位为城市综合公园。作为开放性公园，不设围墙，设计要综合考虑条件及周边用地功能，在满足城市公园建设一般性要求的基础上，加强作为城市开放空间的公共服务功能，考虑外部环境营造。

（2）公园设计要合理利用和彰显场地特色，对于场地内的河流以及起伏的微地形进行合理地改造和利用，河流可以局部扩大成湖面。将其建设成为生态健全，景观优美，充满活力的户外公共活动空间。

（3）场地中需设计一处面积约1公顷左右的雨水花园。

（1）总平面图1:1000

（要求能够体现竖向设计、植物景观规划、清断地交通流线和场地功能）

（2）总体鸟瞰图1张(30分)

（3）设计节点的效果图2张，其中一张为湿地花园效果图(40分)

（4）剖面图1张(10分)

以上所有内容均在2张A1图纸上完成,黑白墨线,严禁上色

△21真题

21年园设真题考点汇总：

1、多个待拆建工厂的多样性改造利用

2、1公顷左右的雨水花园设计

3、原有道路保留设计

4、公园开放空间设计

5、山水结构重塑

 22级园设133分学姐亲授独家解题技巧！

第一步：

分析场地现状条件；设计山水结构与轴线关系；绘制大致的路网、节点结构线、水体形态等

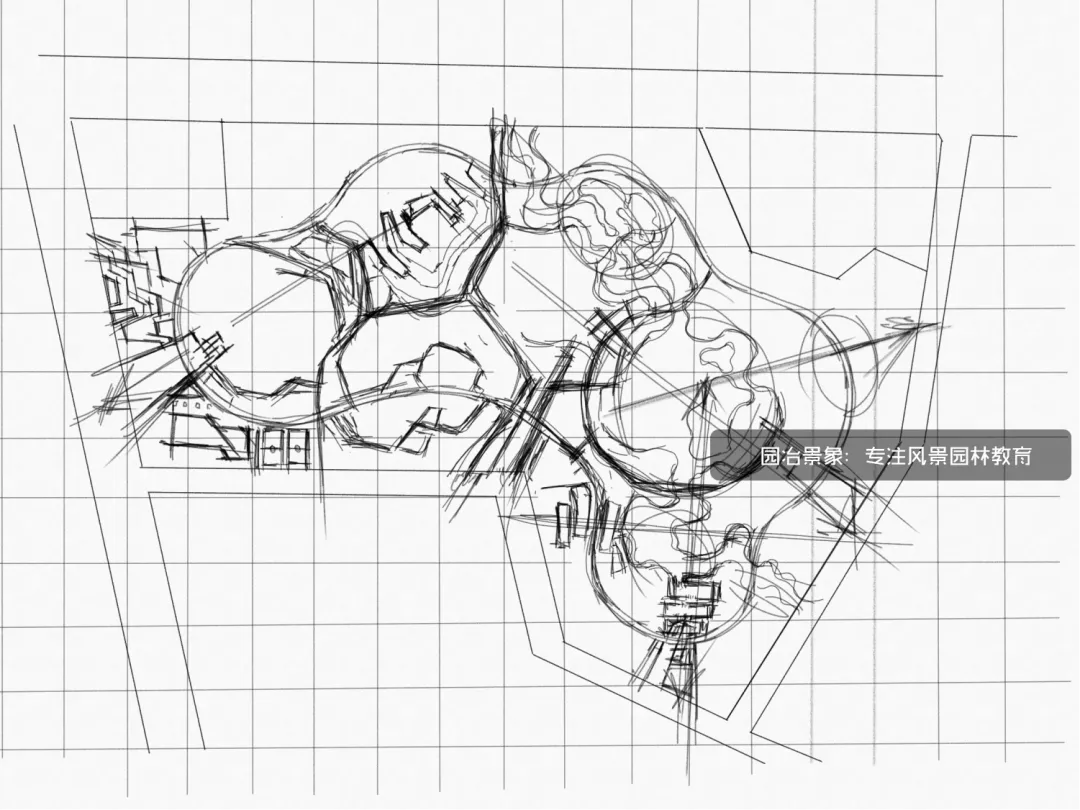

△草图1

第二步：进一步地细化铅笔稿（如细化节点，补全等高线等）

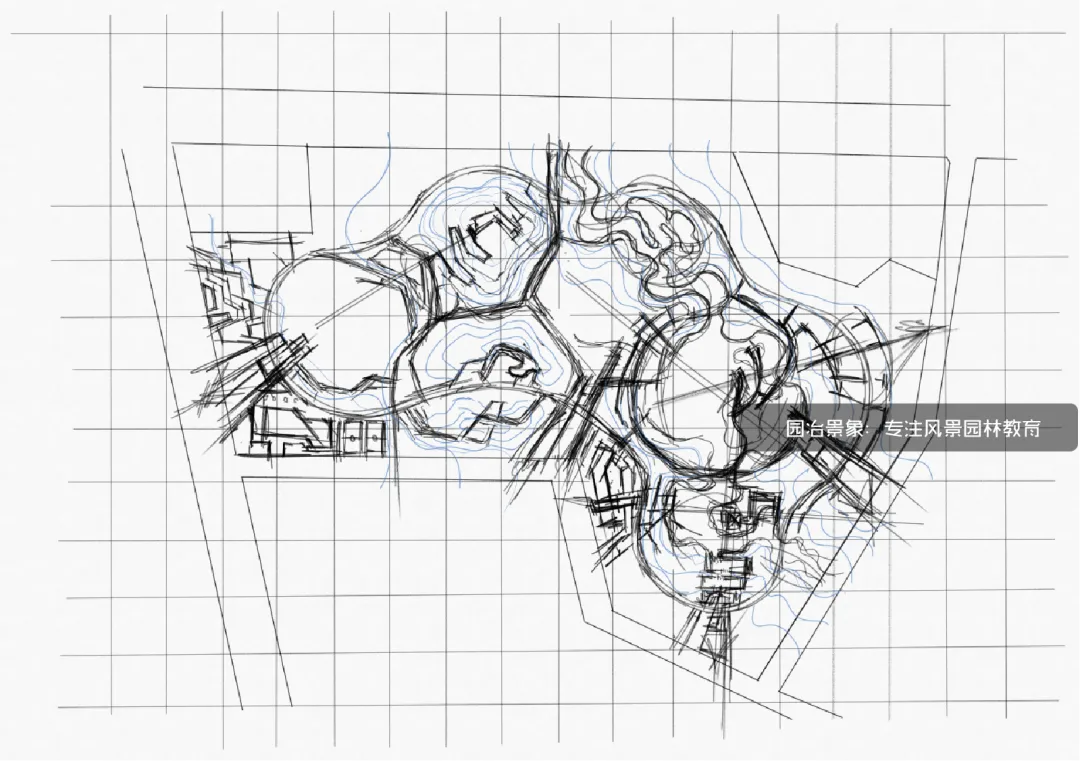

△草图2

第一步：绘制场地红线、周边环境、场地内部路网与部分节点深入细化

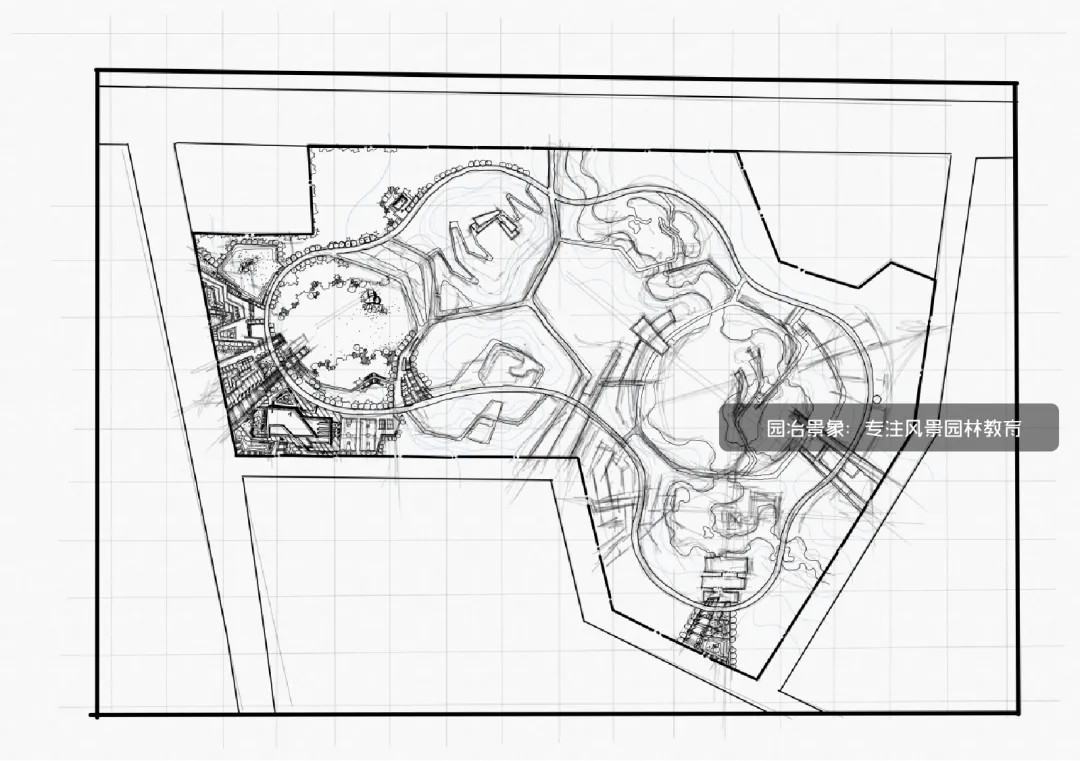

△墨线1

第二步：全部墨线绘制完成，擦除铅笔稿痕迹，保证图面整洁

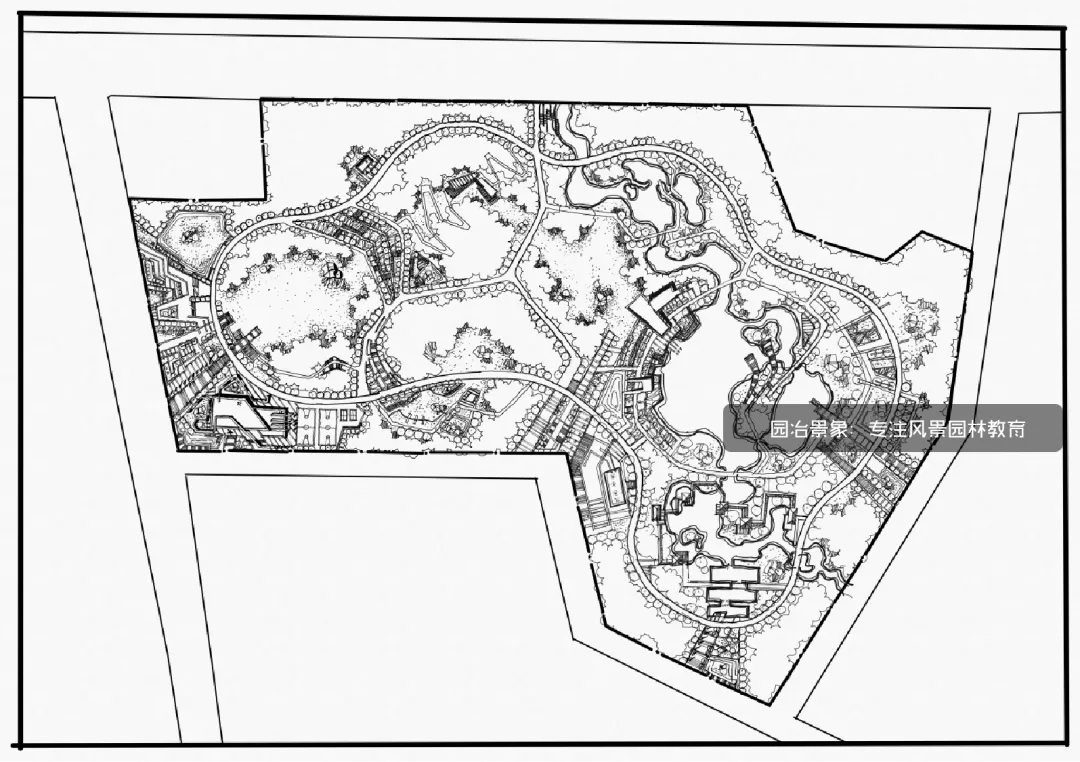

△墨线2

第三步：阴影表达与等高线标注

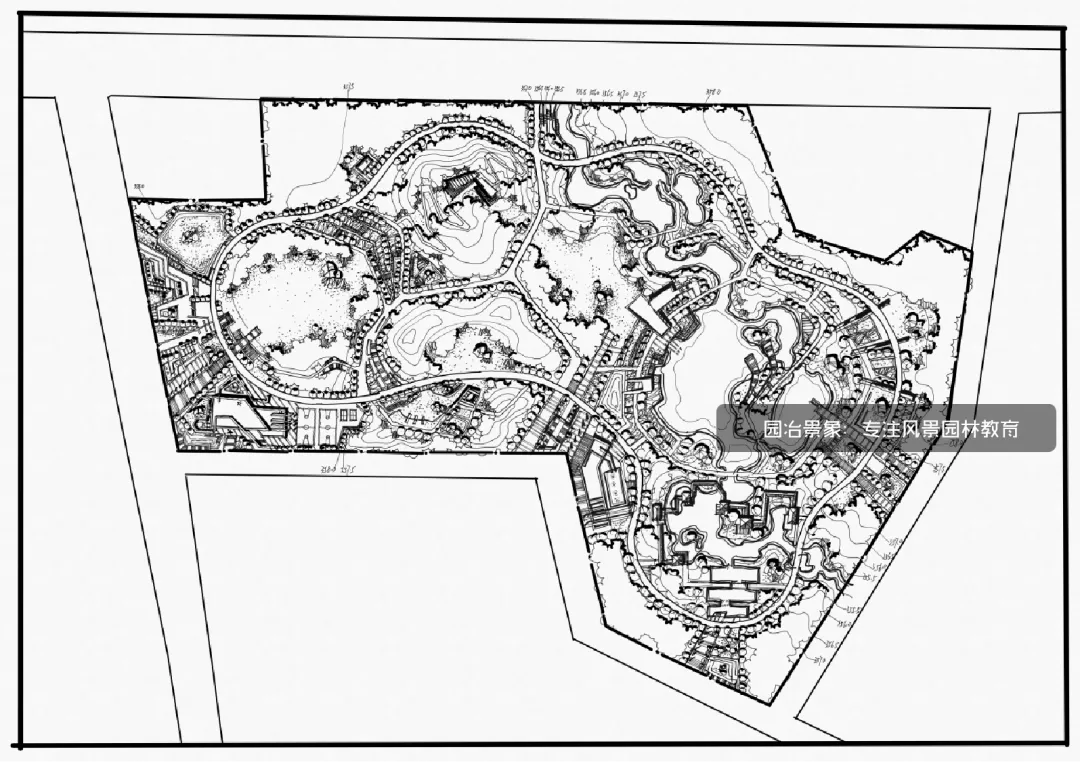

△墨线3

最后一步：绘制图名与比例、重要节点索引、周边道路与用地性质标注、主次入口标注

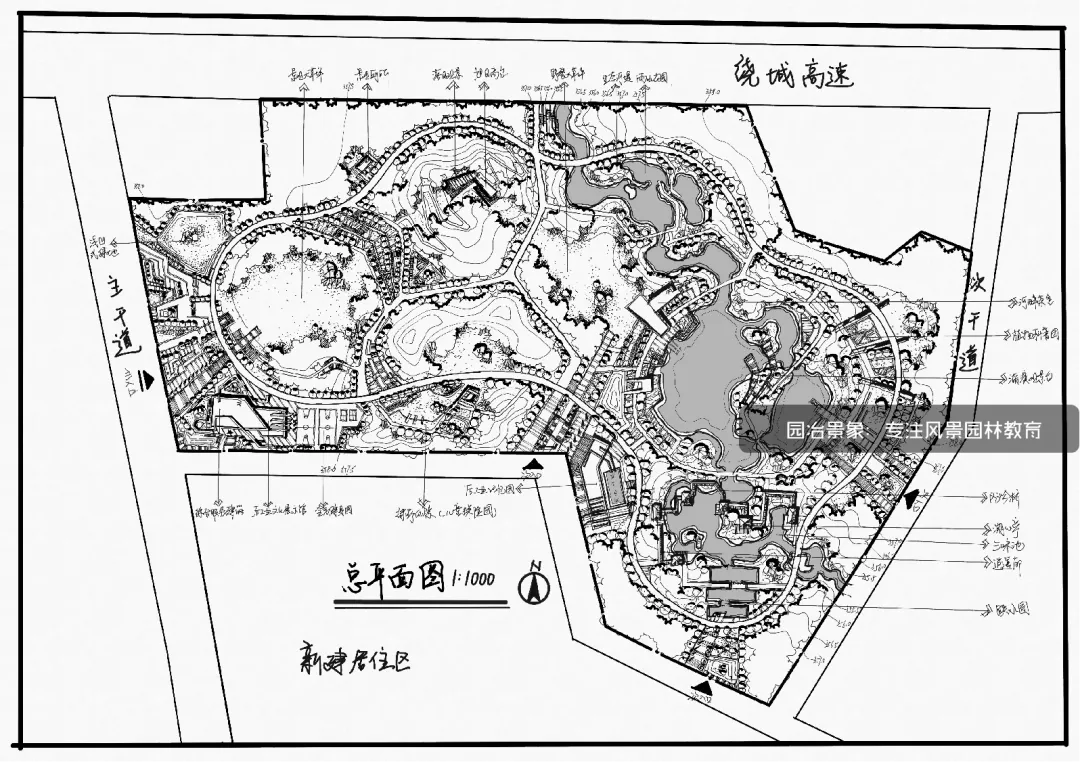

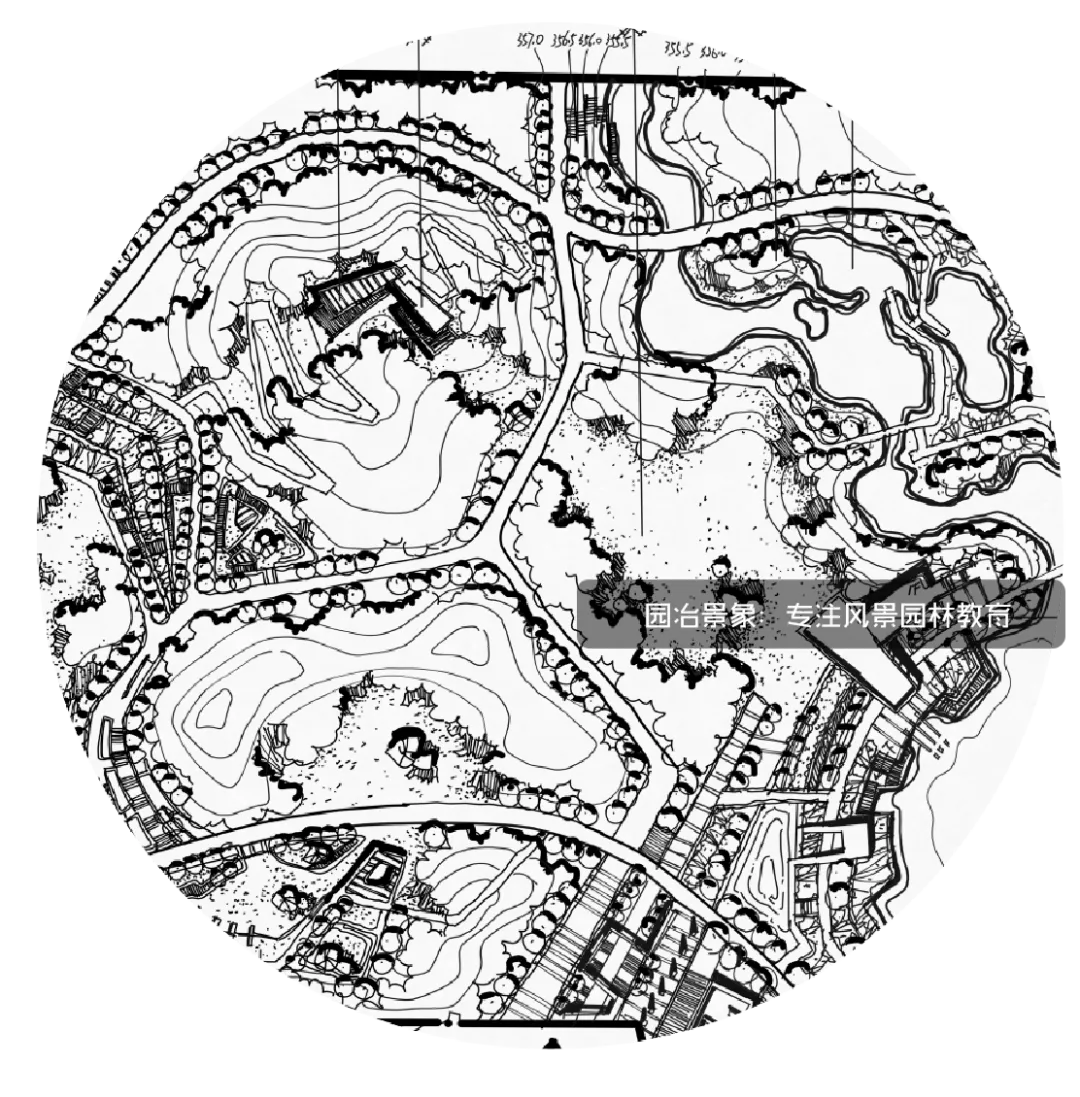

△墨线终

（1）处理方式一

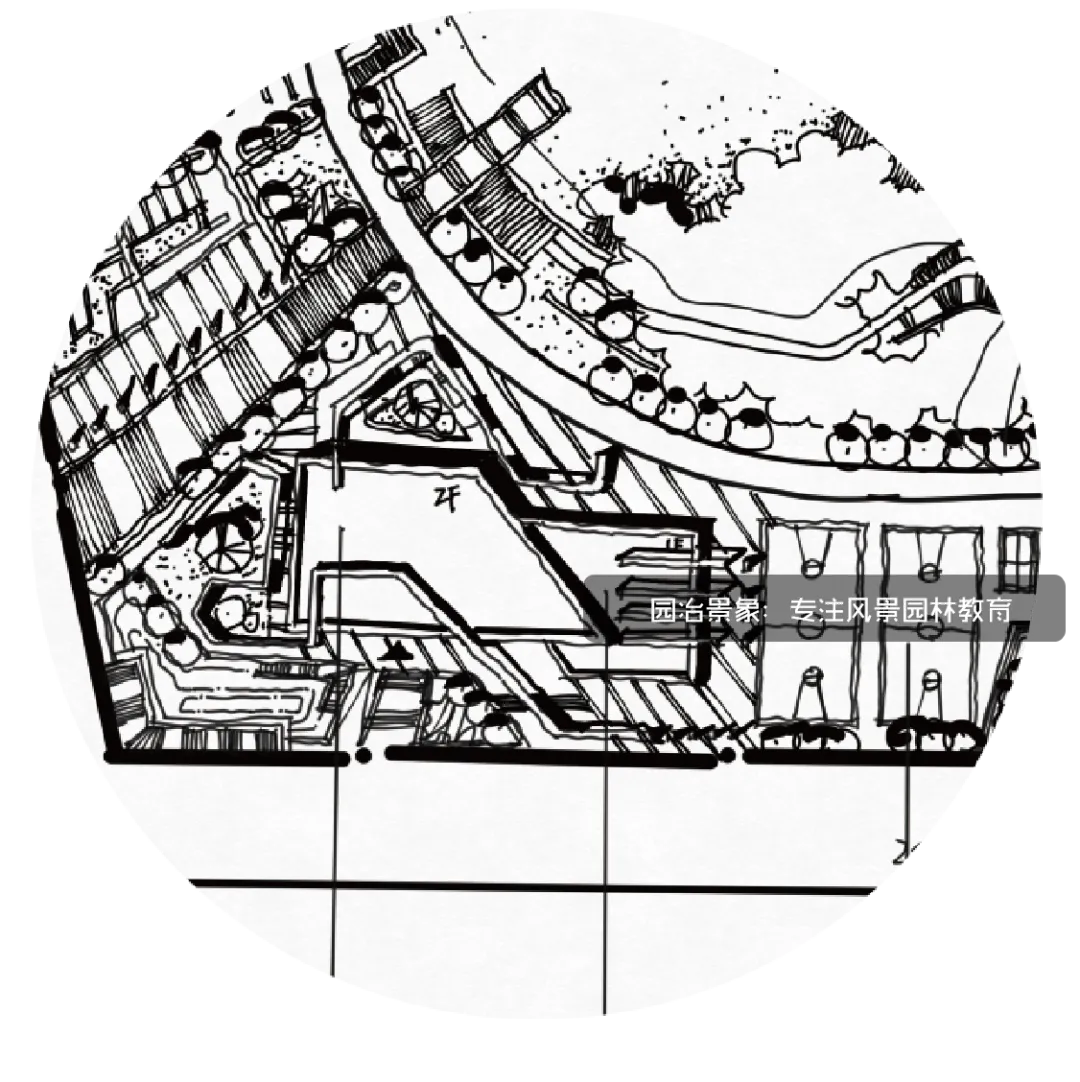

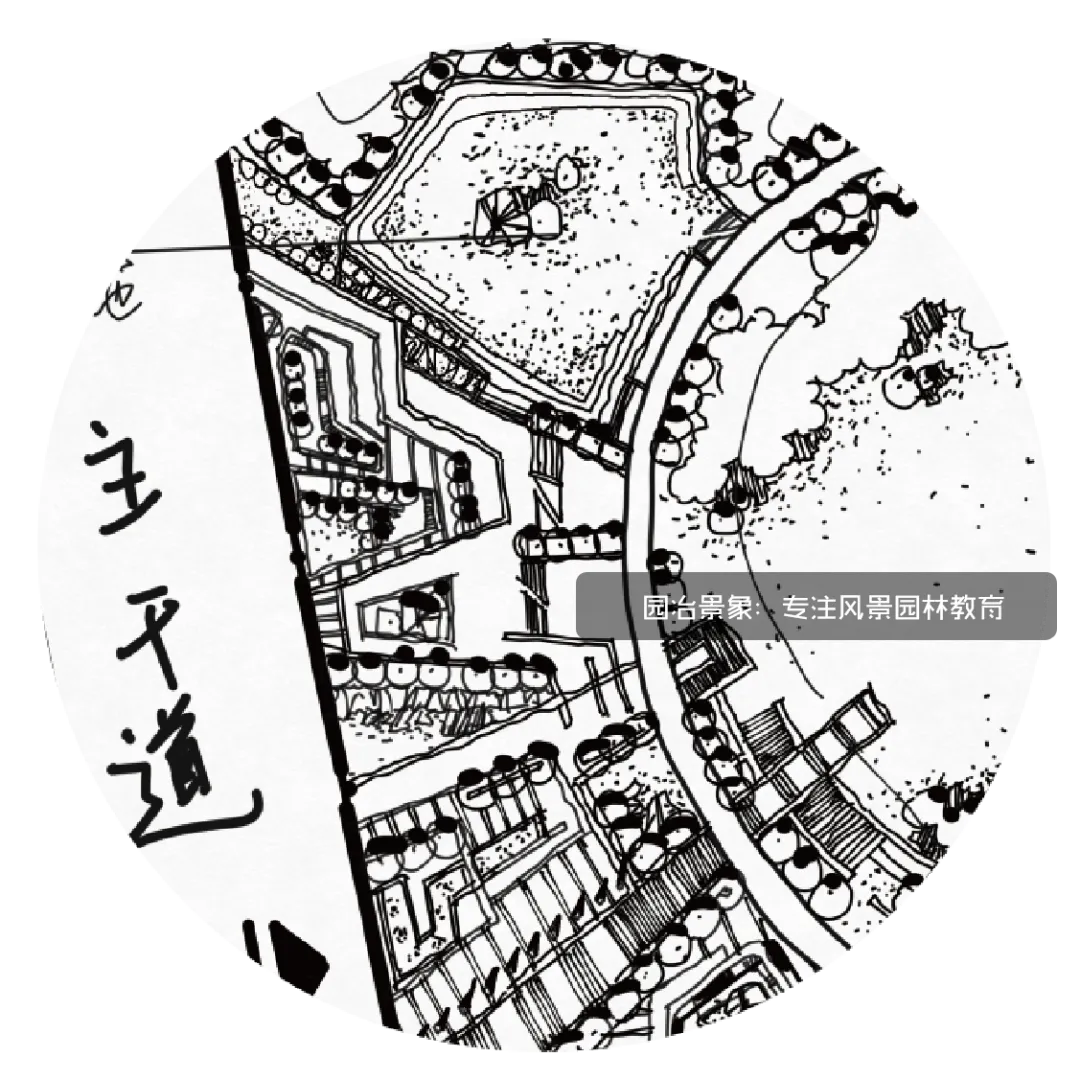

保留现有工厂并改造形态，进行功能重塑，与体育运动场地相结合进行设计

（2）处理方式二

局部拆除厂房墙体，保留其框架结构骨架，与水体植物等结合塑造后工业记忆园

（1）处理方式

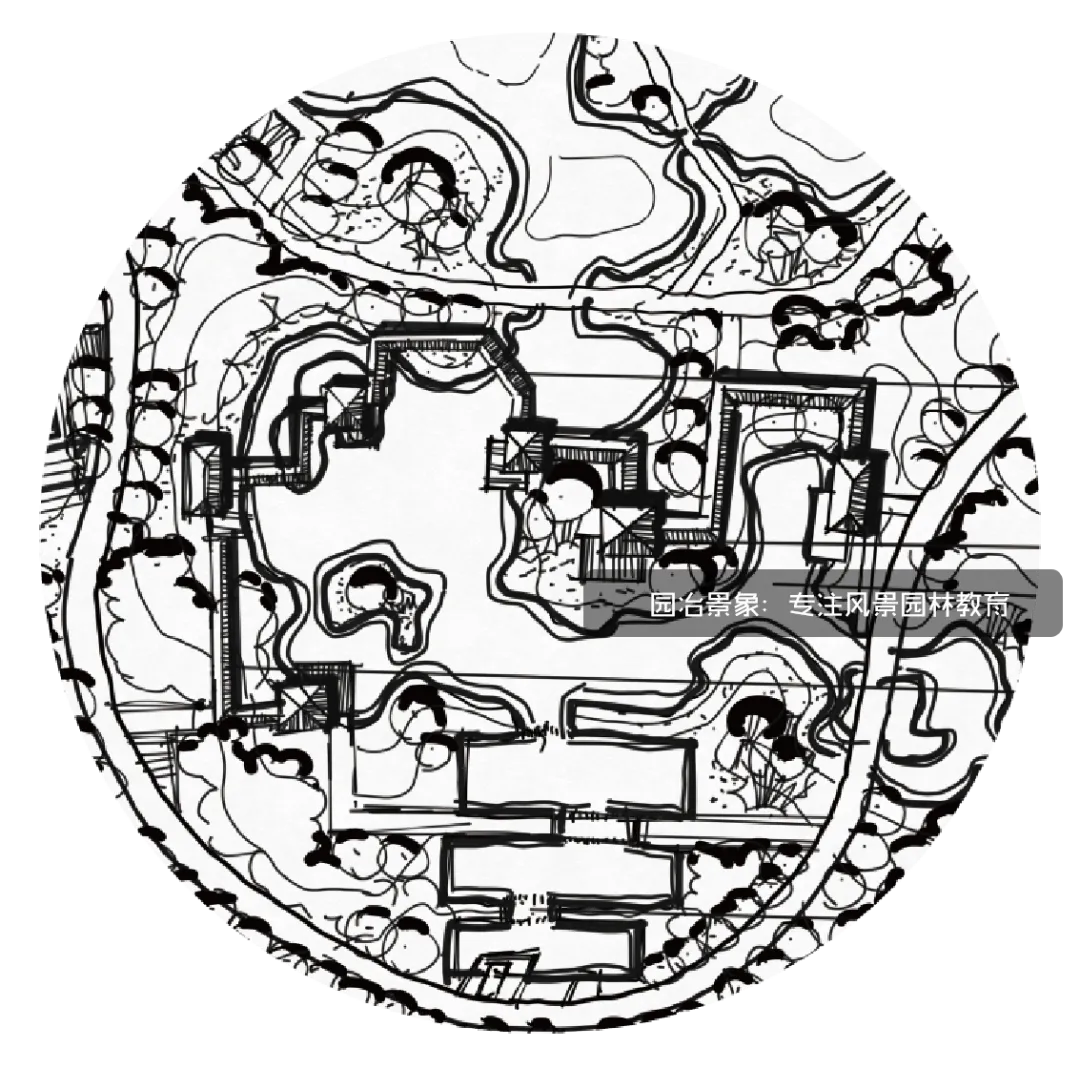

利用现有河道改造设计雨水花园；利用场地高差设计3个跌水净化池；将古建组团融入雨水花园景观。

（1）处理方式

保留原有道路大致走向与原有道路的交通功能；结合场地设计，适当改动道路具体形态，使之与现有设计完美融洽。

（1）处理方式

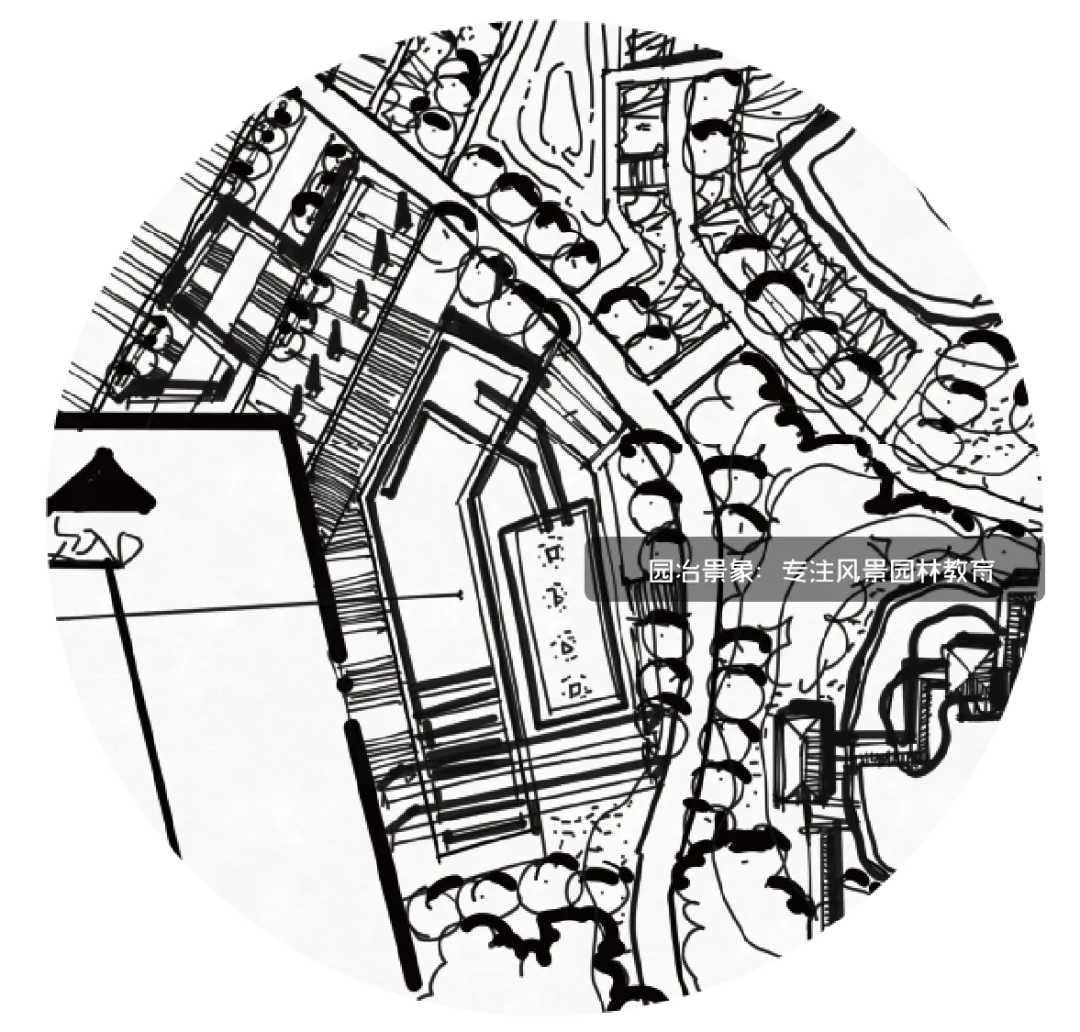

在主入口旁边加设开放空间场地；利用植物、景墙、座椅、高差等元素去丰富场地；开放空间附近加设浅凹式集水绿地，给予生态科普功能。

（1）处理方式

水体：保证原有河流的大致走向；拓宽现有河道使其形成大中小水面并行的结构；

山体：山体设计以尊重现状为主，局部进行细微改动；利用现有山体进行功能植入

该案例的主要借鉴点是跌水园与雨水花园的一体化设计，真题中的雨水花园节点的处理方法就是借鉴了该公园中的“跌水花圃”节点。

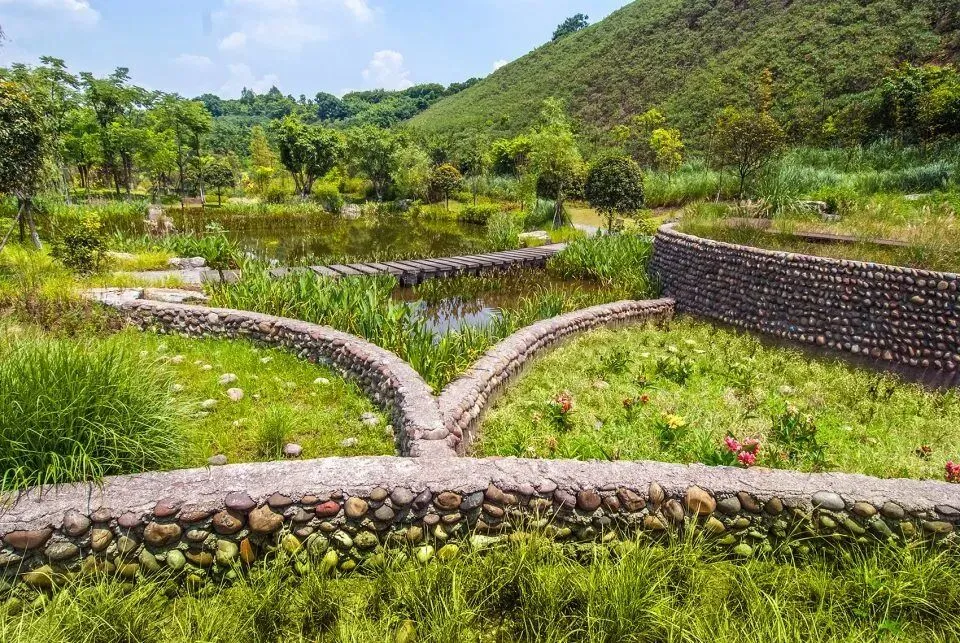

跌水花圃节点是该湿地公园中的一个具有重要生态功能的节点。利用高差，设计一系列跌水池，净化水质的同时也是全园“海绵城市”理念建设中的重要一环，即是花圃园也是雨水花园。

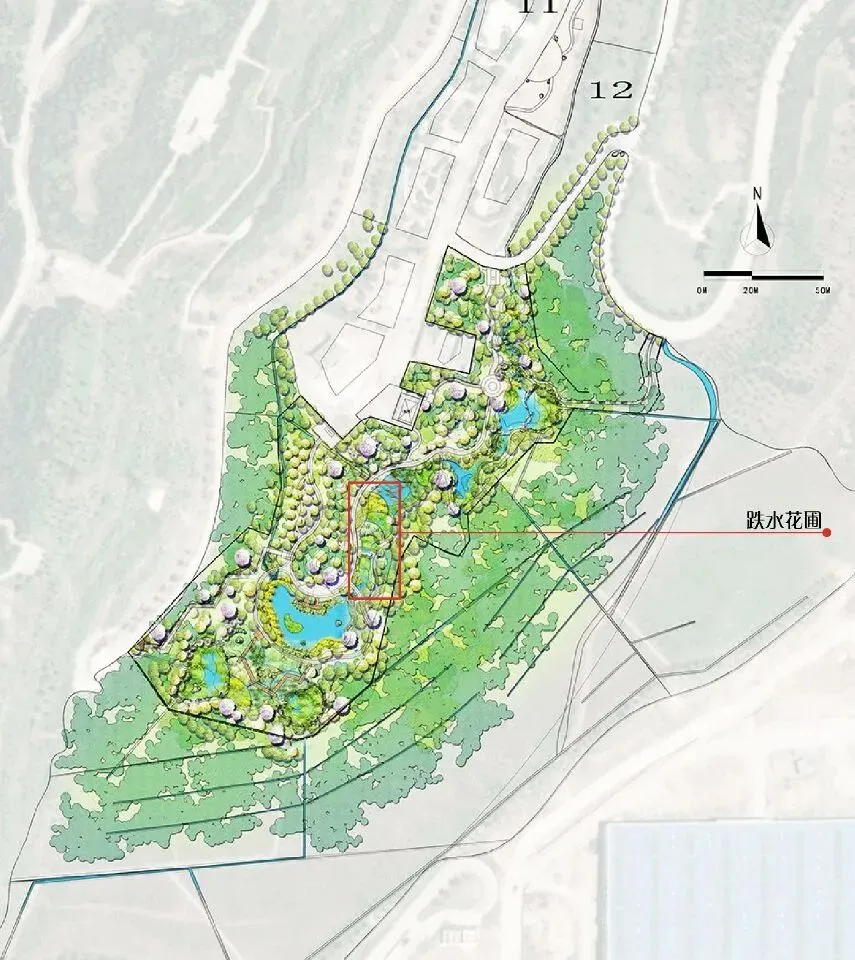

△重庆园博园江南湿地公园总平面图

△雨水花园节点平面图

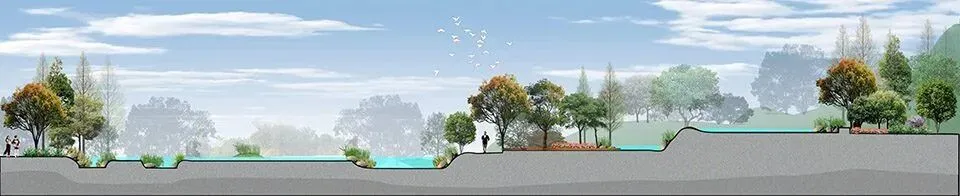

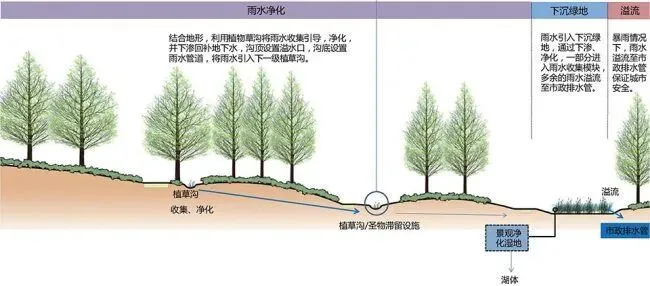

△剖面分析1

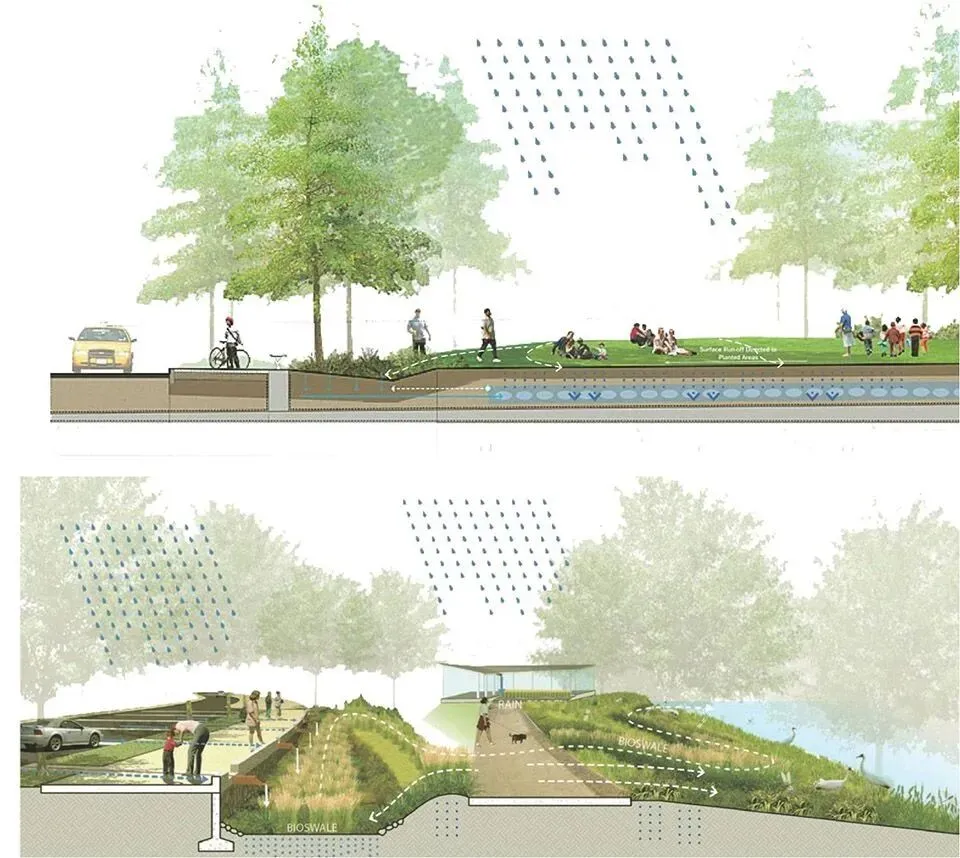

△剖面分析2

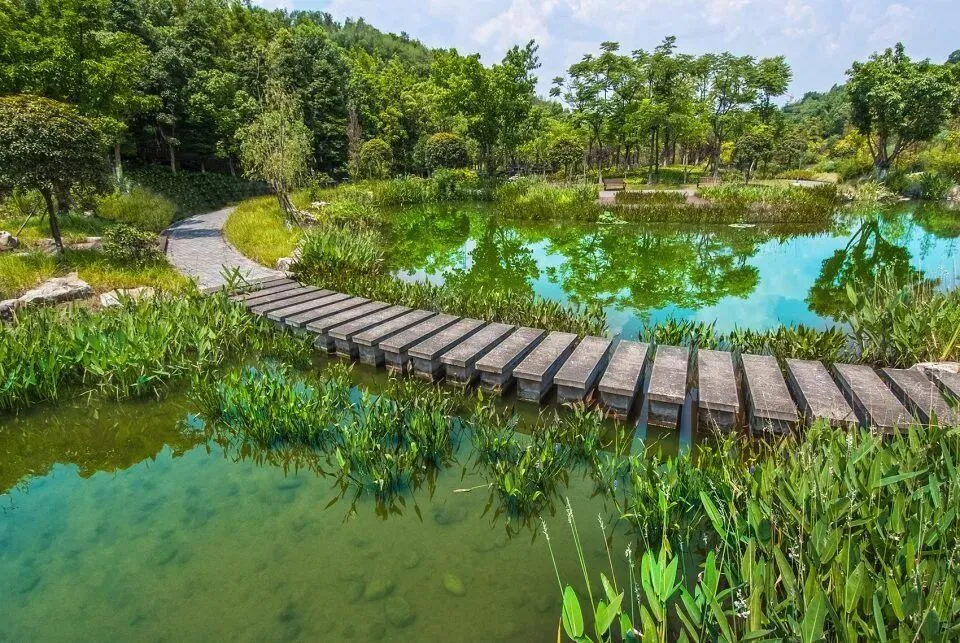

开阔的水面，水生植物放坡形成的生态驳岸，设计中将木栈道伸入水面上，很大程度上满足了人亲水性，因为湿地其本身的功能除了净化水资源外还在于让人们亲近的功能。在植物种植上，高低搭配，在木平台的地方多设计有各种水生植物，通过水生植物来转换人的视觉空间感受，营造一种，走出木平台就豁然开朗的视觉感受，同时让见惯了钢筋混凝土的小伙伴体验一下野趣的味道。

△丰水期跌水花圃效果图

△枯水期跌水花圃效果图

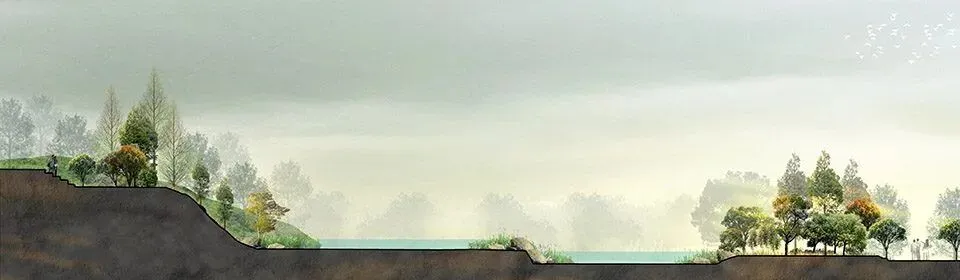

△剖面1

△剖面2

此次案例的主角是“曙光厂”，属于一个经典的建筑改造案例，，我们可以借鉴其中的优秀处理策略来应对真题中的后工业工厂改造考点。

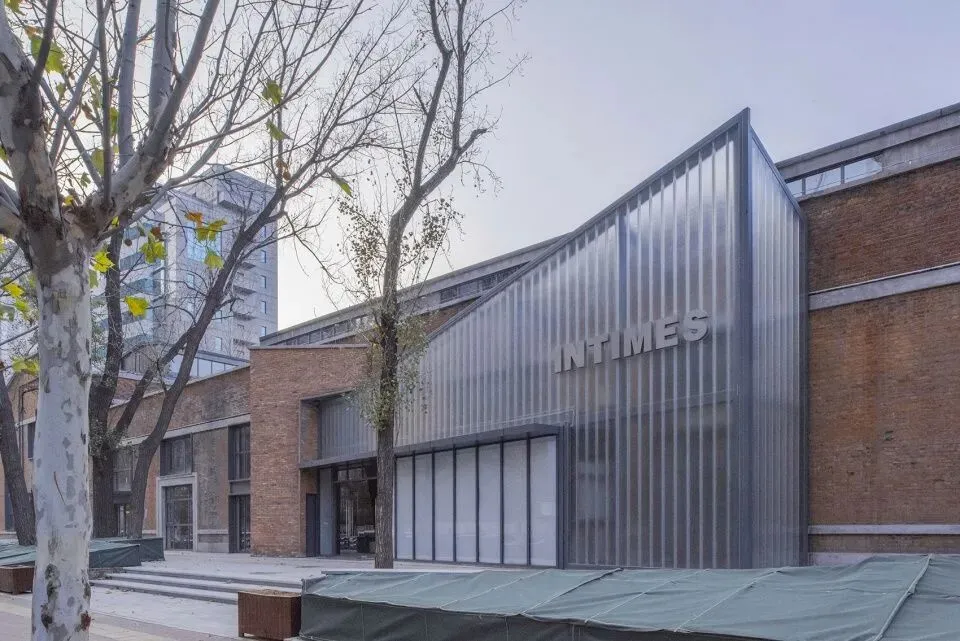

曙光厂于1959年建设完成，隶属中航工业集团，负责航空电机（如歼-7Ⅲ、歼-8Ⅱ型战斗机主电机等）的研发和生产，是一家军事保密单位，是一处庄严神圣的场所。曙光厂坐落在北京市朝阳区东直门外三元桥畔的京顺路5号。主体建筑包括一顺六横共七座单层厂房组成的主厂房以及东侧三层的员工宿舍楼。建筑结构形式清晰，保存基本完好。

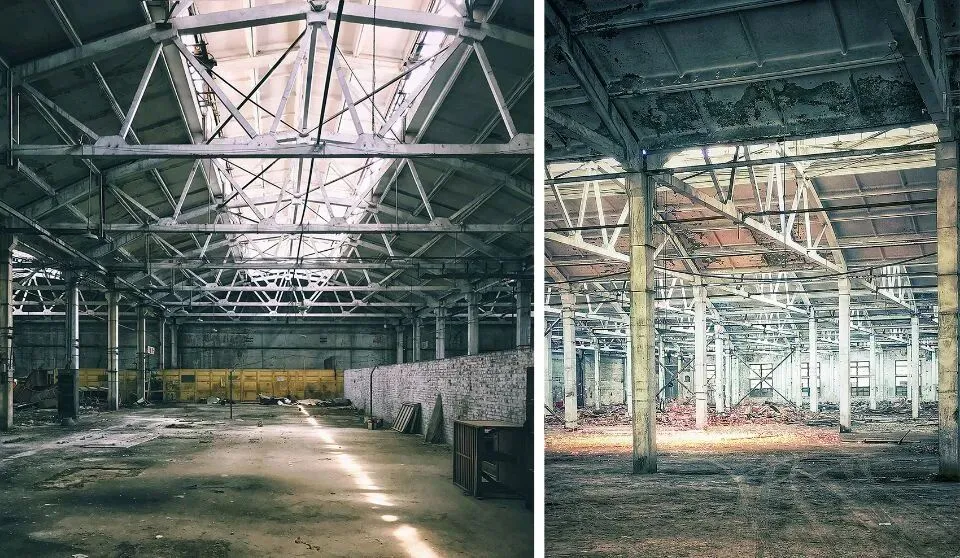

△改造前

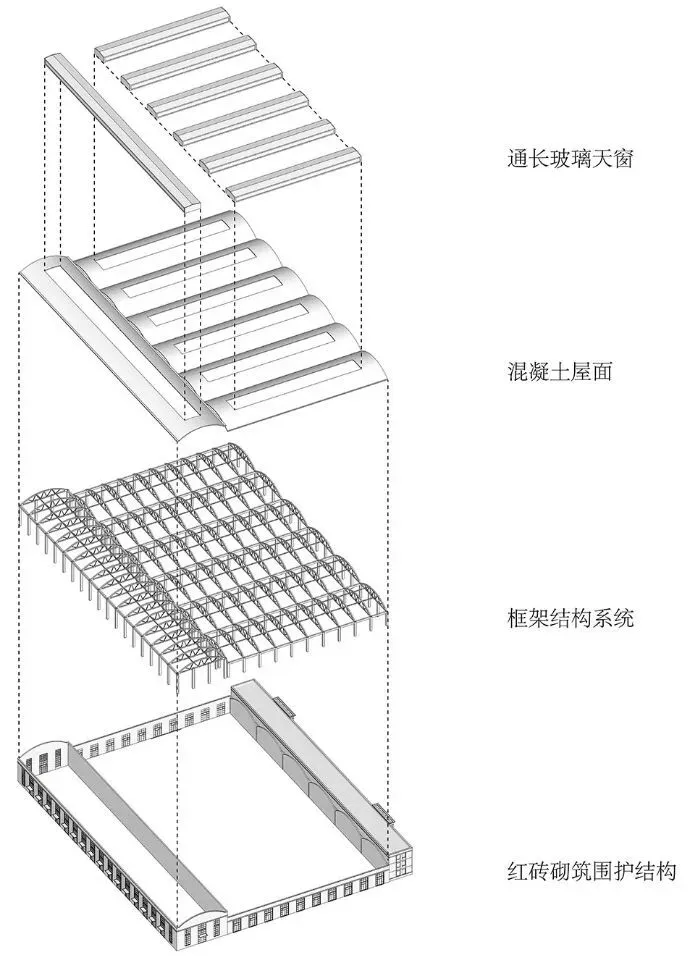

△曙光厂——天窗分析图

建筑改造策略：

（1）功能空间转换

本园区的潜在客户群多为小微或中小企业，难以消化如此巨大的空间，因此需要化整为零，将厂房划分成若干个适合使用的小空间。曙光厂的主厂房区由七座厂房组成，一顺六横的组合形式使其进深达到了108米。超尺度的进深使内部区域的可达性成为问题，因此我们将内廊置入其中，形成一条内街。丰富内街形态，为每一户都设计入户庭院作为入户缓冲区域，并设置两户共用的后院及外部庭院，为使用者提供共享和休憩的空间。

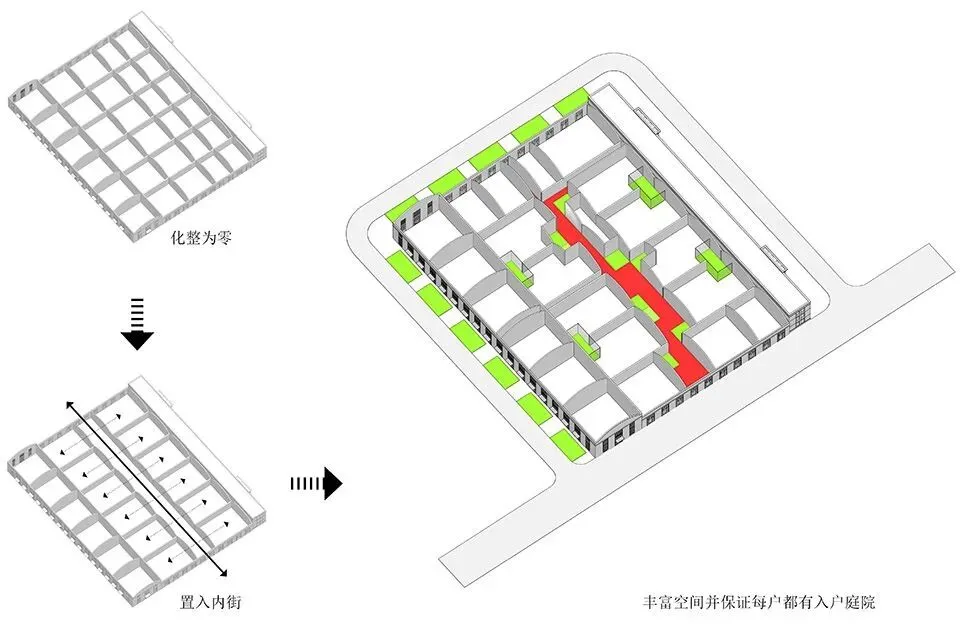

△分析图

（2）建筑形态的更新

对于曙光厂的外立面无须做大刀阔斧的爆改，而是进行了谨慎的小修小补。与新建筑不同，相对于建筑师个人意志的体现，我们更希望看到使用主体在漫长的时间进程中对建筑的二次改造，这种方式的建筑形态更新，才是更加有机的，自然的。

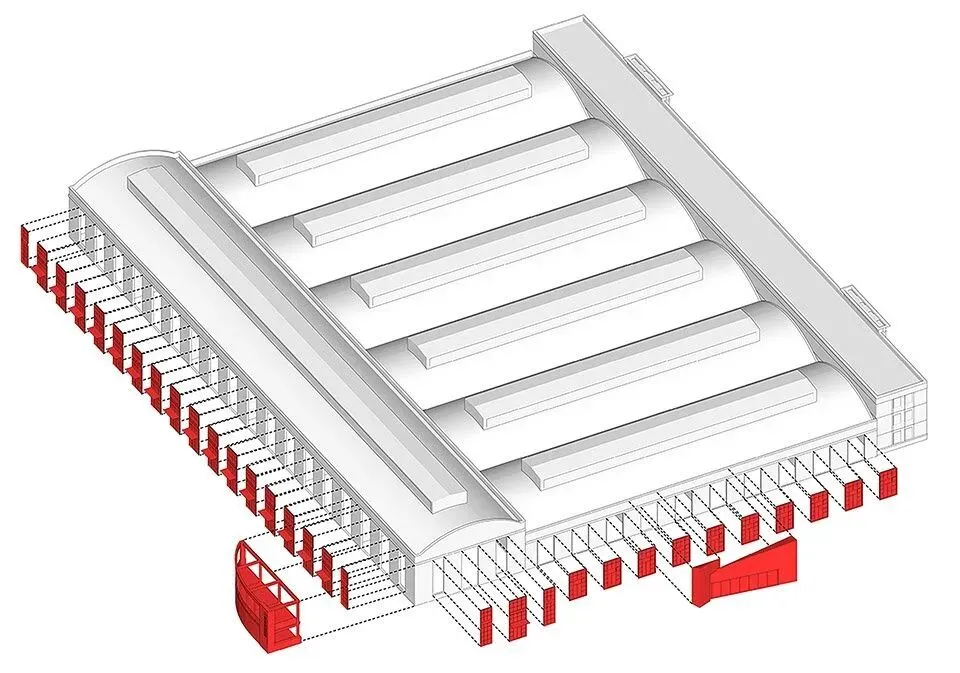

△轴测图

△后工业工厂改造平面图

后工业工厂改造节点包括两个重要的思考方向：一是对工厂建筑本身的改建（局部拆除、局部加建、局部改造）；二是对建筑周围景观环境的重新塑造。当我们在处理此类节点时，往往要齐头并进，不仅要进行建筑空间的功能转换（如改建成展览馆、科普馆、纪念馆等），还要注重建筑周围景观的重新塑造（如南宁采石场矿坑花园中的“台地园”节点，就是将后工业元素与富有生机的浪漫花圃和植物相结合），这样才算是真正掌握这类节点的画法。
