可调端面槽铣刀使用说明

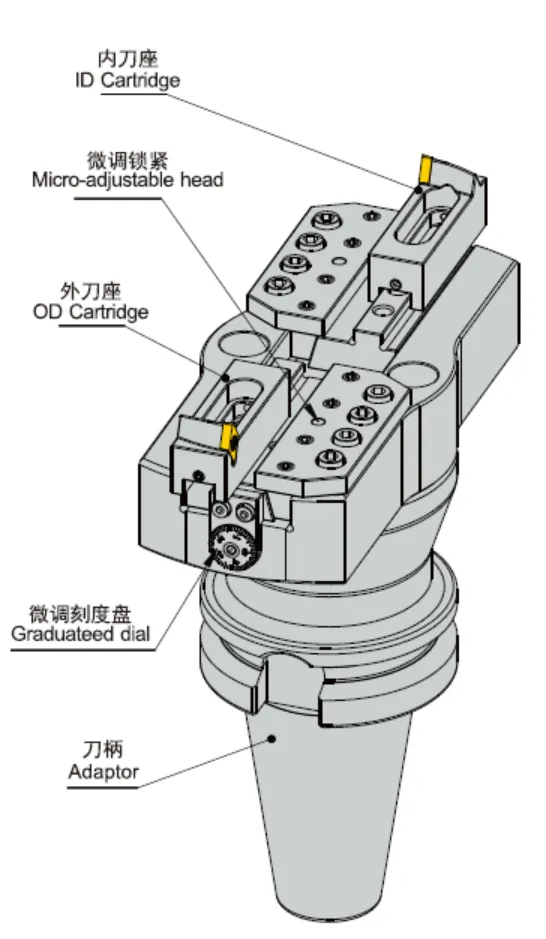

微调端面槽刀组成部分

可调端面槽铣刀使用说明

● 刀体包括刀柄、刀桥及两端微调机构

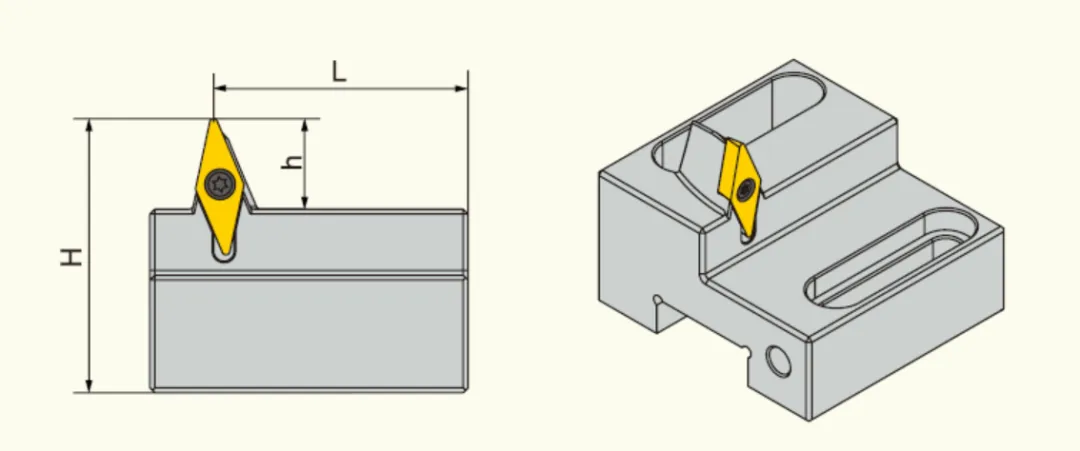

● 外径刀座

● 内径刀座

特点:

● 适用于石油阀门类API 标准的端面密封槽铣削加工；

● 解决了由传统工艺无法达到加工要求或不能加工密封槽等问题；

● 一把刀具配备不同的内外径刀座，可覆盖API 标准全系列槽的加工；

● 两端带有微调机构，调整精度0.01mm/ 格；

● 加工效率高，加工稳定性好；

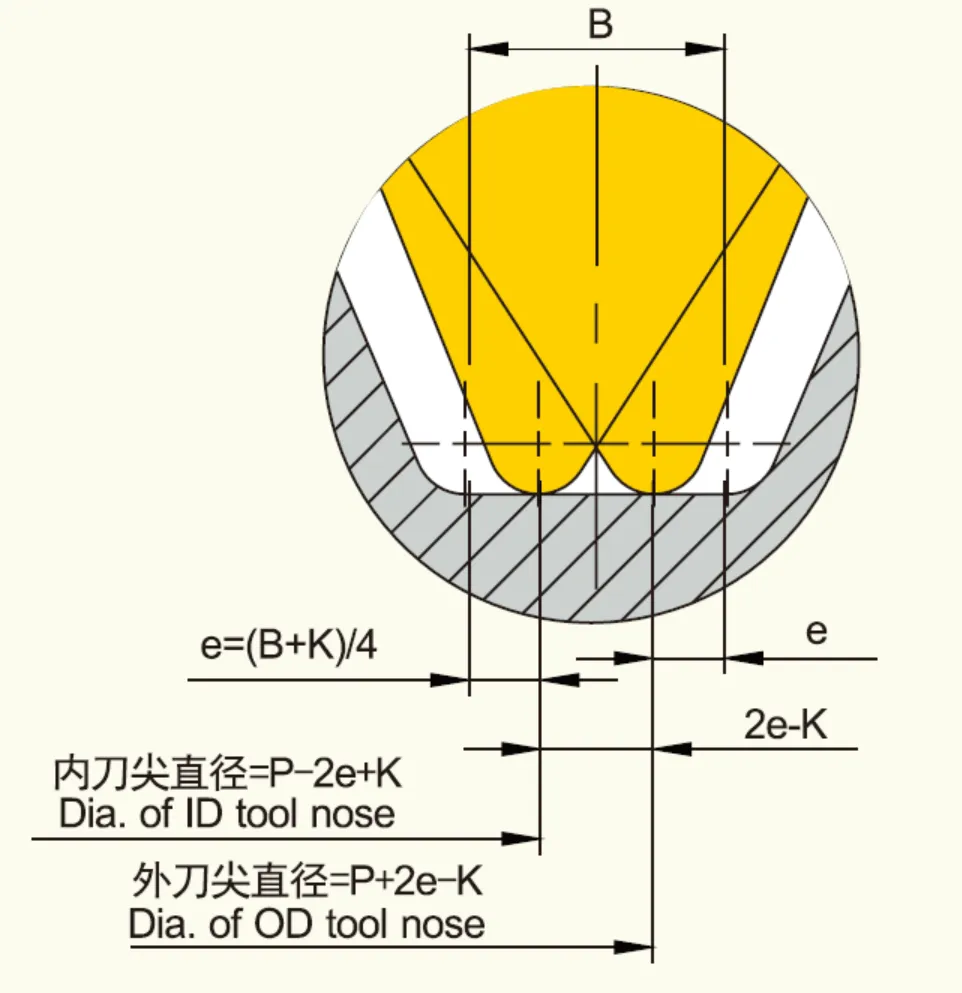

刀具粗调整尺寸计算方法示意：

K为刀尖重合量，槽口不过切的情况下可选取较大值，推荐值0.3-0.5B槽底平面宽度。

加工方法：

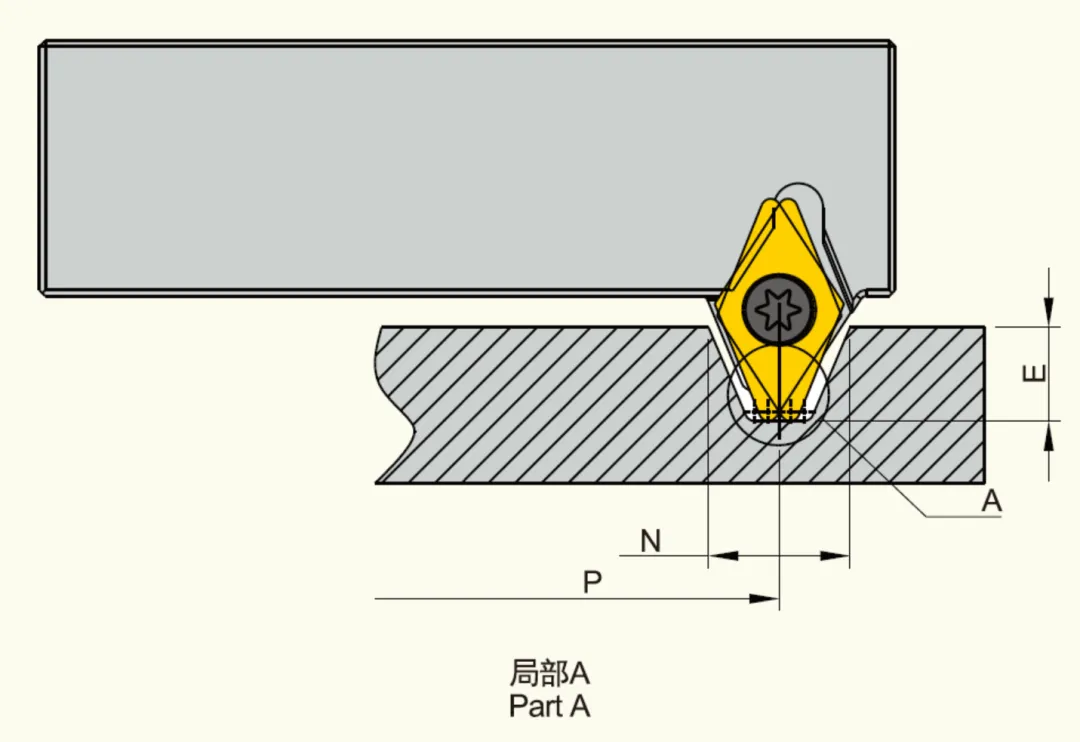

一般采用螺旋插补铣锥孔的方法，最小插补半径按“e”编程，半锥角按23°计算编程。
