Meta300自研AI芯片,主打“带宽比算力重要的“通信原生”AI芯片

Meta 认为带宽比算力重要！“通信原生”更重要

Meta最新披露的MTIA 300便是其中的佼佼者。

作为Meta首款将后端网络直接集成到芯片封装内的加速器，MTIA 300不仅在硬件规格上实现了飞跃，更在架构层面解决了大规模分布式训练中“计算与通信难以兼顾”的行业痛点。

为什么需要MTIA 300

传统的GPU在处理推荐系统（DLRM）训练时面临一个尴尬的困境：

DLRM包含大量的Embedding查表和集合通信操作（如AllToAll），这些操作频繁且数据量大。如果让负责计算的SM（流多处理器）去处理通信，就会挤占宝贵的计算资源；如果不处理，通信延迟又会拖累整体性能。

MTIA 300的设计哲学是“通信原生”。

它是业界首款内置NIC Chiplet并配备通用集合卸载引擎的加速器，旨在彻底解耦计算与通信，让两者能够真正并行执行。虽然最初为DLRM设计，但其架构优势已成功扩展至后续的GenAI训练与推理场景。

：Chiplet设计与三大创新

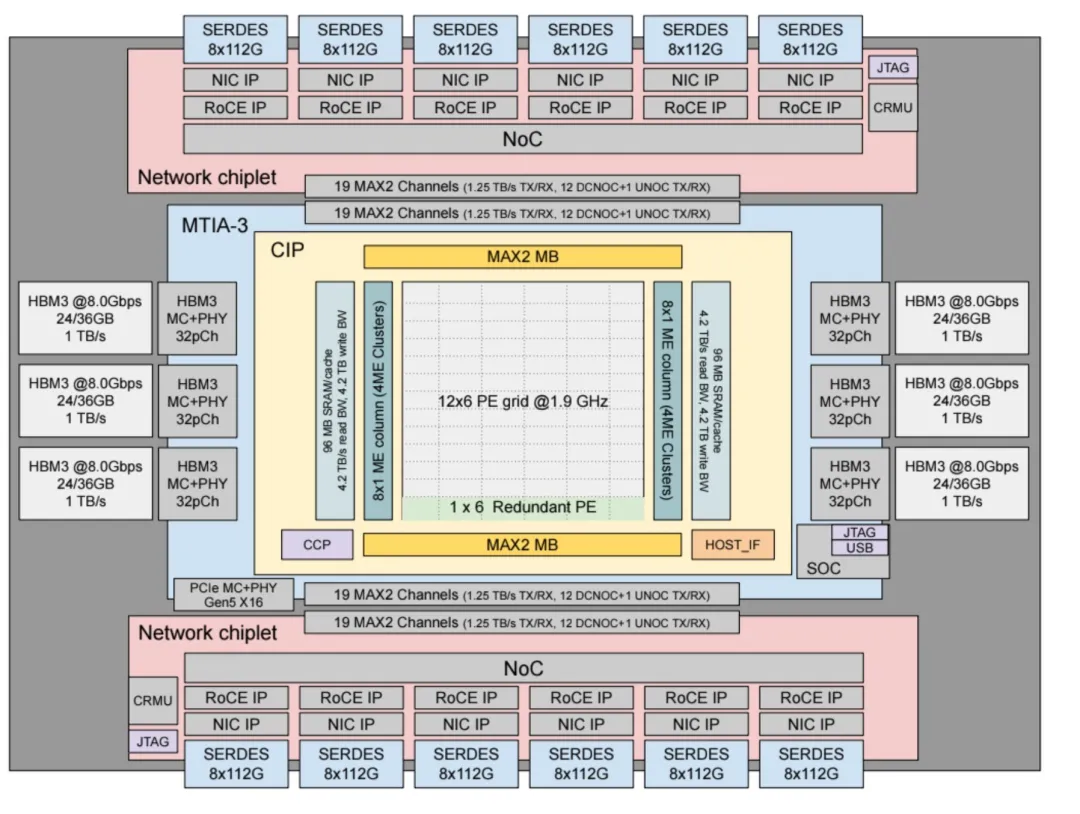

MTIA 300采用了先进的Chiplet（芯粒）架构，

由1个计算芯粒和2个网络芯粒组成，通过3.2倍面积的Interposer互连。

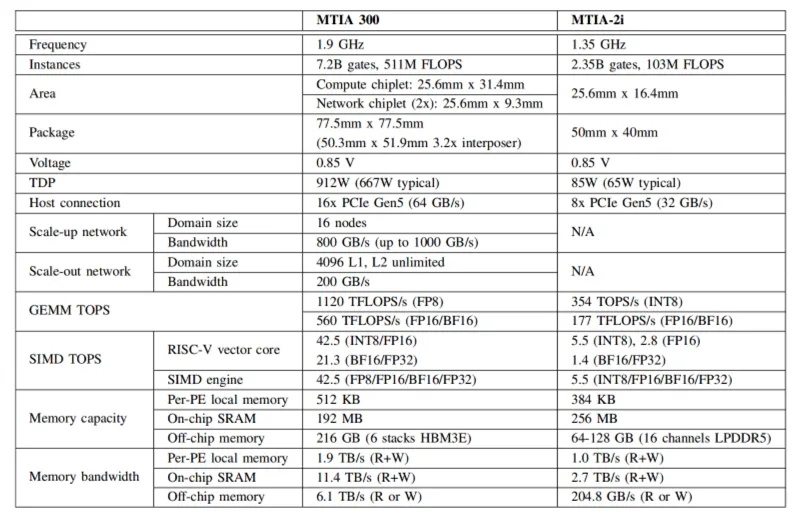

1. 规格对比：相比前代MTIA-2i的全面进化

0cm 0cm 0cm 0cm;">

特性	MTIA 300	MTIA-2i (前代)	提升/变化
频率	1.9 GHz	1.35 GHz	+40%
规模	72亿晶体管, 5.11亿 FLOPS	23.5亿晶体管, 1.03亿 FLOPS	~3x 算力密度
TDP功耗	912W (典型667W)	85W (典型65W)	面向数据中心级高性能
主机接口	PCIe Gen5 x16 (64 GB/s)	PCIe Gen5 x8 (32 GB/s)	带宽翻倍
Scale-up网络	16节点域, 800-1000 GB/s	N/A	新增片间高速互连
Scale-out网络	4096 L1节点, 200 GB/s	N/A	支持超大规模集群
封装尺寸	77.5mm × 77.5mm	50mm × 40mm	更大封装容纳更多IO

MTIA 300不再是单卡作战，而是原生支持16节点的Scale-up域和无限扩展的Scale-out网络，这是支撑万卡集群训练的物理基础。

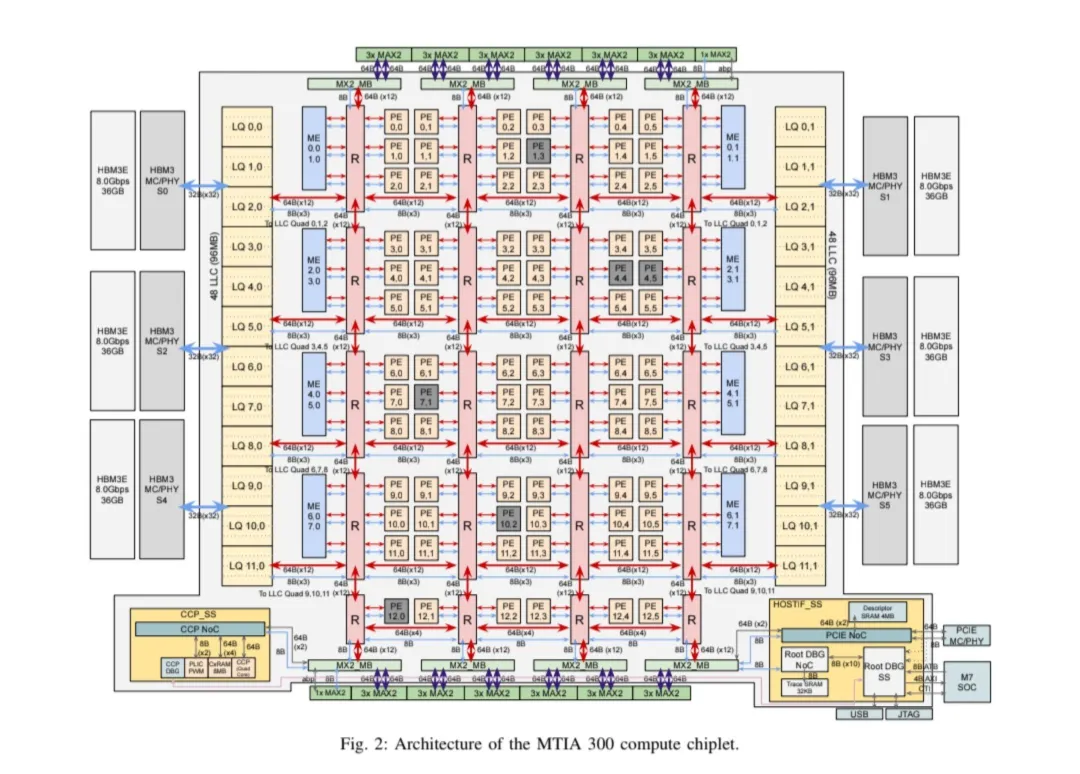

2. 计算单元（PE）：双核RISC-V + 冗余设计

每个处理单元（PE）内部包含：

●双RISC-V向量核心：提供对称编程模型，64B宽向量指令集，提升SIMD吞吐。

●512KB本地存储（LS）：软件管理的循环缓冲区，减少对外部HBM的访问压力。

●内存桥接器（MB）：连接所有组件的内部NoC，集成中断控制器与调试模块。

●硬件冗余：由于采用光罩极限尺寸设计，计算芯粒包含一行冗余PE。若某列PE故障，可在启动时透明替换，不影响NoC性能，显著提升良率。

3. 消息引擎（ME）：通信卸载的灵魂

这是MTIA 300最核心的差异化特性。ME配备了近存计算（Near-Memory Compute, NMC）单元，能够独立于主计算网格处理集合通信操作。

●完全卸载：AllReduce、AllGather、AllToAll等操作由ME自主执行，不占用PE资源。

●RDMA原生支持：内置NIC Chiplet直接处理网络协议栈，无需外部网卡中转。

计算与通信的完美重叠

MTIA 300的实际表现如何？

1. 集合通信性能 vs H100

在16/32/64 ranks的规模下，MTIA 300在多种消息尺寸的集合操作中展现出强劲竞争力：

●大消息优势：得益于更大的Scale-up域和2.2倍的Scale-up带宽，当消息大小超过16MB时，MTIA 300显著优于H100+NCCL组合。

●小消息优化空间：目前小消息性能略逊于H100，但这是因为软件栈尚未完全针对小消息优化，且在实际DLRM训练中，小消息仅占极少的墙钟时间。

2. 计算-通信重叠效率（Overlapping Efficiency）

这是衡量AI芯片“实战能力”的黄金指标。测试显示，在同时运行4K×4K×4K TF32 GEMM和集合通信时：

●MTIA 300：计算效率和通信效率均维持在接近100%，几乎零干扰。

●H100：出现明显的SM资源争抢，导致并发执行时性能显著下降。

这种“双线满跑”的能力，正是MTIA 300针对DLRM高频通信特性量身定制的成果。对于依赖大量Embedding交互的推荐模型而言，这意味着实打实的训练加速。

HCCL编译式通信库

硬件的强大需要软件的释放。Meta为MTIA 300开发了专用的集合通信库HCCL，其设计理念与传统GPU通信库截然不同。

编译式通信模型

HCCL不在设备上动态决策通信算法，而是由Host端生成完整的通信子图（Subgraph），包括依赖关系。ME自主执行这些子图，实现：

●设备触发（Device-Triggered）：计算内核通过信号量直接唤醒ME执行通信，避免CPU调度开销和Graph Break。

●预发布接收WQE：ME可提前准备好接收描述符，减少“Receiver not Ready”导致的NAK重传。

●拓扑感知算法选择：自动识别非对称的Scale-up/Scale-out网络拓扑，选择最优通信路径。

实际效果

●训练场景：机架内集合通信带宽高达940 GB/s。

●推理场景：通过单边通信和设备触发机制，实现极低延迟响应。

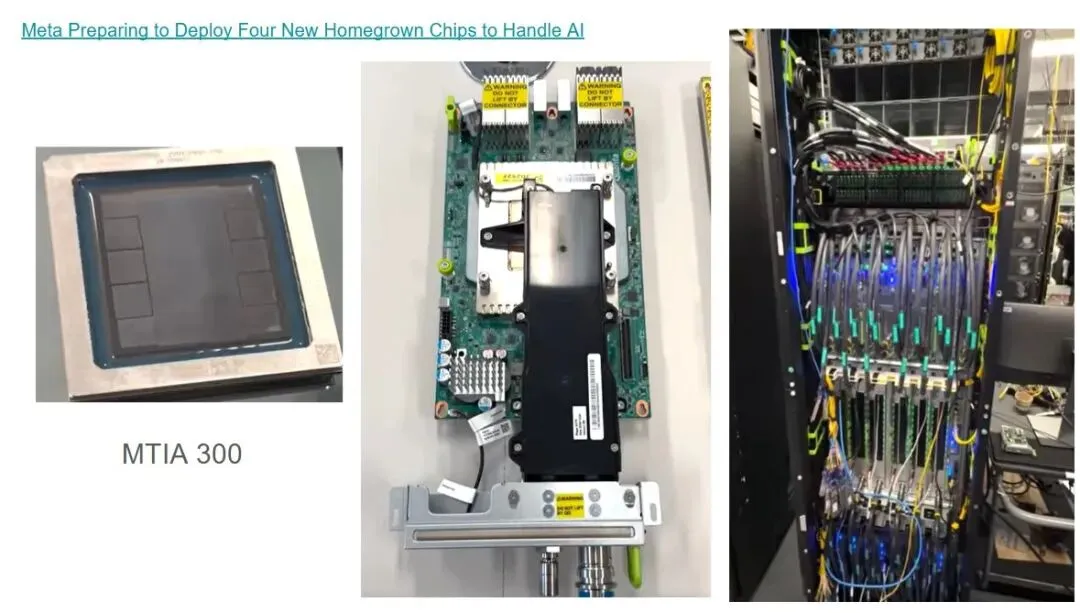

MTIA 300不仅仅是一颗芯片，它代表了Meta对AI基础设施的深度思考：当通用GPU无法满足特定工作负载的极致效率需求时，软硬协同的专用架构才是破局之道。

●首创性：首款集成NIC Chiplet + 通用集合卸载引擎的AI加速器。

●实用性：已在Meta生产环境的DLRM训练中验证，计算通信重叠效率远超竞品。

●延续性：其设计原则已被后续MTIA 400/450/500继承，分别对标GB300及未来GPU，覆盖GenAI训练与推理全场景。

随着AI模型规模的持续膨胀，像MTIA 300这样“为通信而生”的架构，或许比单纯堆砌算力更能代表下一代AI芯片的发展方向。
