如果你最近一年关注过电脑硬件,大概已经发现了一件很明显的事情:

内存又贵起来了。

这一次背后的一个重要推手,是 AI。

大模型训练和推理带来了巨大的服务器内存需求,HBM、服务器 DDR5、高容量 DRAM 都在争夺有限的产能。到了 2026 年,头部内存厂商越来越倾向于把资源投向利润更高、需求更旺盛的服务器市场,普通消费级内存的供应也因此受到挤压。TrendForce 甚至把当前市场描述为一种持续的结构性紧张:服务器需求优先,消费级 DRAM 供应空间被压缩。[1]

价格一涨,另一个问题也跟着变得更加现实:

你买到的那根内存,到底是什么颗粒?

原厂颗粒、白牌颗粒、来源不明的散片、拆机料、重打标产品,以及各种通过更保守参数运行的颗粒,本来就一直存在于内存供应链中。DRAM 假冒、翻新以及来源识别问题也并不是一个新话题,相关研究很早就指出,这类器件有时甚至能够通过初步测试,但在可靠性、性能和寿命上存在更大的不确定性。[2]

而在内存价格快速上涨的时候,这个问题会变得更加值得关注。

因为你会开始遇到一些很有意思的现象:

有的内存标称频率一样,价格却差很多;

有的内存在 Intel 平台上跑几天都没问题,换到另一颗处理器上却开始报错;

有的颗粒必须降低频率、放宽 Timing,甚至提高一点工作电压,才能稳定运行;

还有一些内存明明普通测试能过,换一种更严格的测试方式,却突然暴露出错误。

这时候,一个看似很简单的问题就出现了:

一根内存,到底怎样才算“好”?

要回答这个问题,光看品牌、频率和容量其实远远不够。

我们必须先搞清楚:

内存里面到底在发生什么。

内存究竟是怎么存储数据的?为什么断电后数据会消失?CPU 又是如何从几十亿个存储单元中找到自己想要的数据的?为什么它必须不断刷新?

为什么有些内存需要降频、放宽 Timing,甚至提高电压才能稳定?

又为什么同一根内存条,在一颗处理器上完全正常,换个平台却开始报错?

要理解这些问题,我们可以先从一个非常简单的电子元件开始——电容。

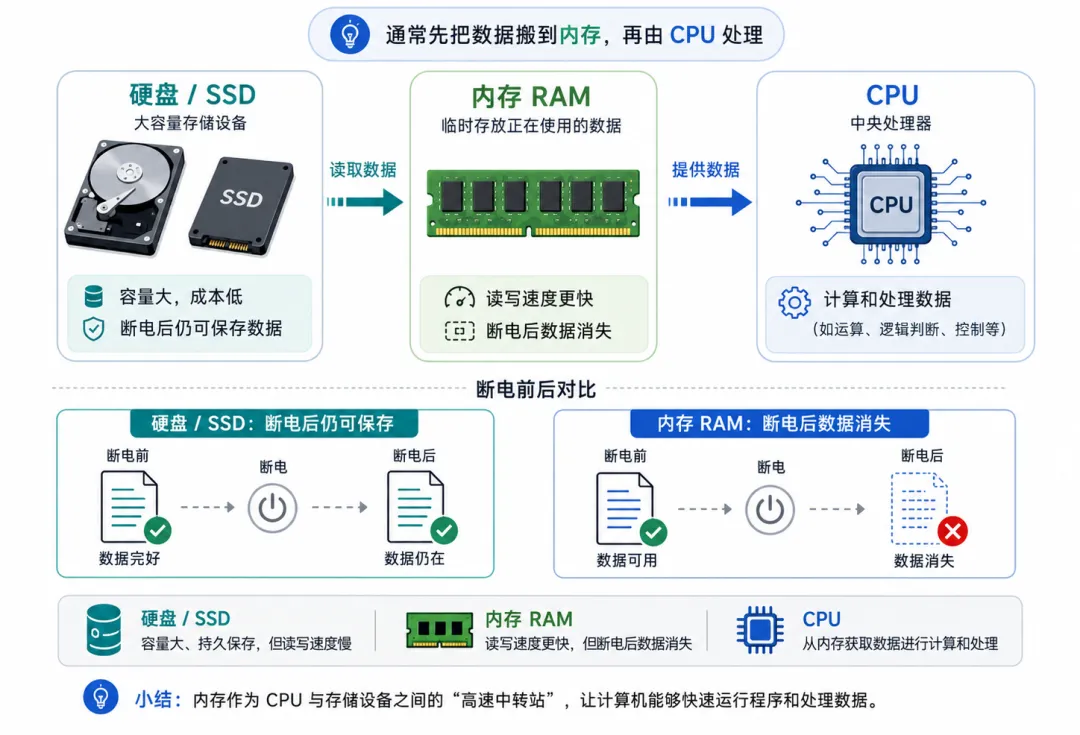

— 图 1:内存位于存储设备与 CPU 之间,承担高速数据中转。

01

PART

内存最基础的原理:用电容保存 0 和 1

CAPACITOR · 电容存 0/1

想象两块相对放置的金属板,中间加入一层绝缘材料,再分别连接电源的正极和负极。

通电之后,两块金属板上就会积累电荷。

这样的结构,就是一个电容。

电容能够暂时保存电荷,因此我们可以利用“有没有电荷”来表示信息:

没有电荷,可以表示 0

存有电荷,可以表示 1

这样,一个电容就可以保存一个二进制位,也就是 1 bit 的数据。

如果把海量这样的电容排列起来,就可以保存越来越多的数据。

这就是动态内存存储数据最基础的思想:

一句话记牢

利用电荷状态来表示 0 和 1

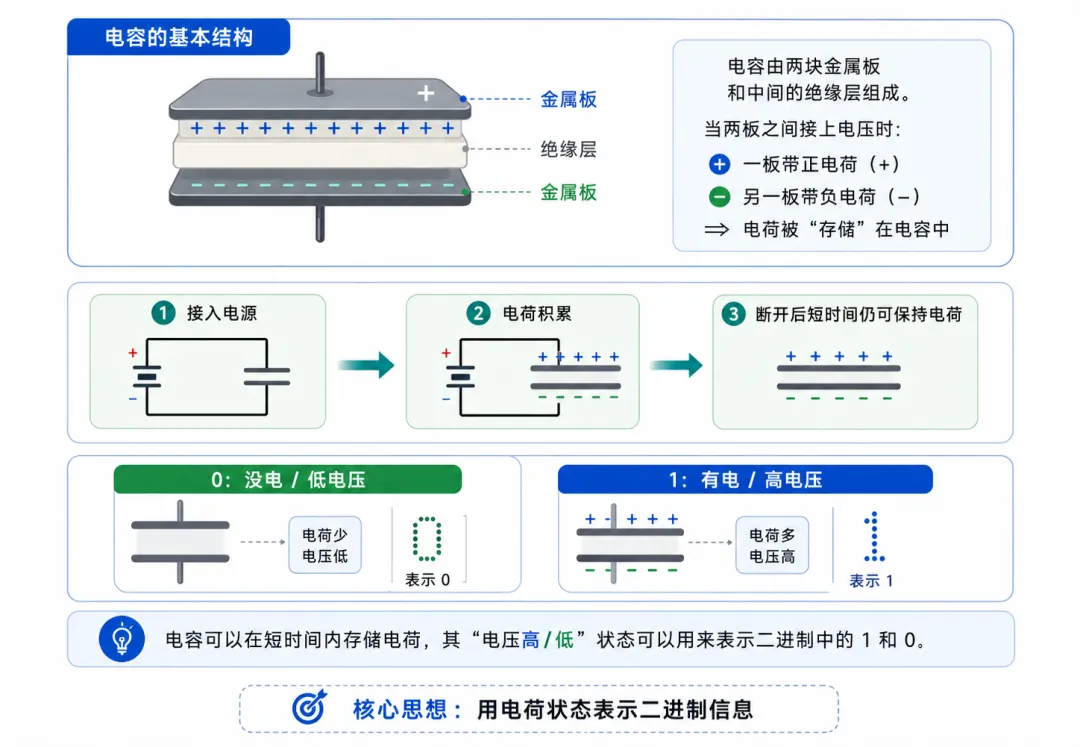

— 图 2:电容用电荷状态表示二进制中的 0 和 1。

02

PART

只有电容还不够,还需要一个“开关”

TRANSISTOR · 1T1C

如果只是把电容直接连接到外部电路,那么充电和放电过程就可能干扰其他电路。

因此,我们还需要给每个电容安装一个“闸门”。

需要访问这个电容时,把闸门打开;不需要访问时,就把它关闭,让电容与外部电路隔离。

这个闸门,就是晶体管。

一般情况下,晶体管处于关闭状态,电容与外界隔离。

当晶体管的控制端获得一个电压之后,晶体管导通,电容便可以与外部线路连接。

最基本存储单元

1T1C:一个晶体管 + 一个电容。[3]

其中 T 代表 Transistor(晶体管),C 代表 Capacitor(电容):晶体管负责“开门”,电容负责“存数据”。

大量这样的存储单元排列在一起,就形成了内存内部最基础的存储阵列。

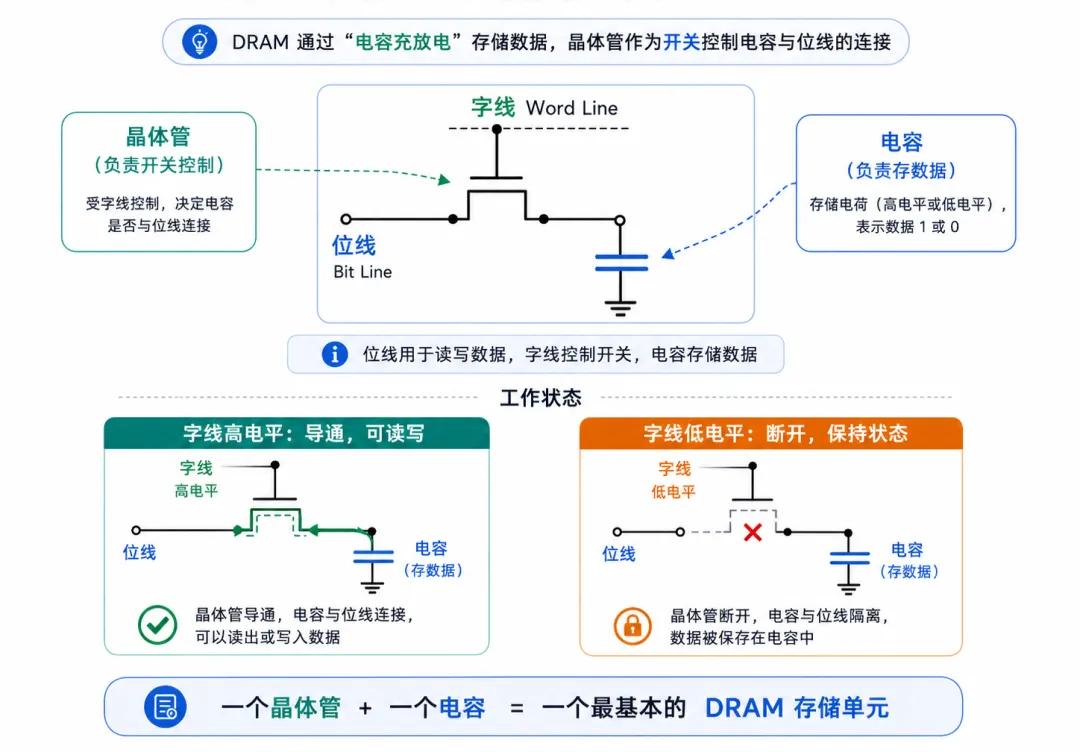

— 图 3:一个晶体管加一个电容,构成最基本的 1T1C 存储单元。

03

PART

字线和位线:如何管理海量存储单元

WORD LINE · BIT LINE

如果每一个电容都单独拉出一套导线,那么几十亿个存储单元就需要几十亿套接口,显然无法实现。

所以 DRAM 会把这些 1T1C 单元排列成巨大的二维阵列。

可以把它想象成 Excel:横向是一列一列的数据,纵向是一行一行的数据。

内存中同样存在两类非常重要的线路。

位线:负责传输数据

和存储单元相连、负责读写数据的线路叫位线(Bit Line)。

当晶体管导通以后,电容就会连接到对应的位线上。

于是位线可以感知电容状态,也可以反过来给电容充电或者放电。

字线:负责选择哪一行

另一组线路连接着一整排晶体管的控制端,它叫字线(Word Line)。当某一根字线被激活时,这一整行晶体管会同时导通,整排电容也会接入各自对应的位线。

所以可以把它记成一句话:

字线负责选行,位线负责传输数据。

这样很多行存储单元就可以共享同一组位线,不需要每个 Cell 都单独引线,大幅减少了芯片内部的连接数量。

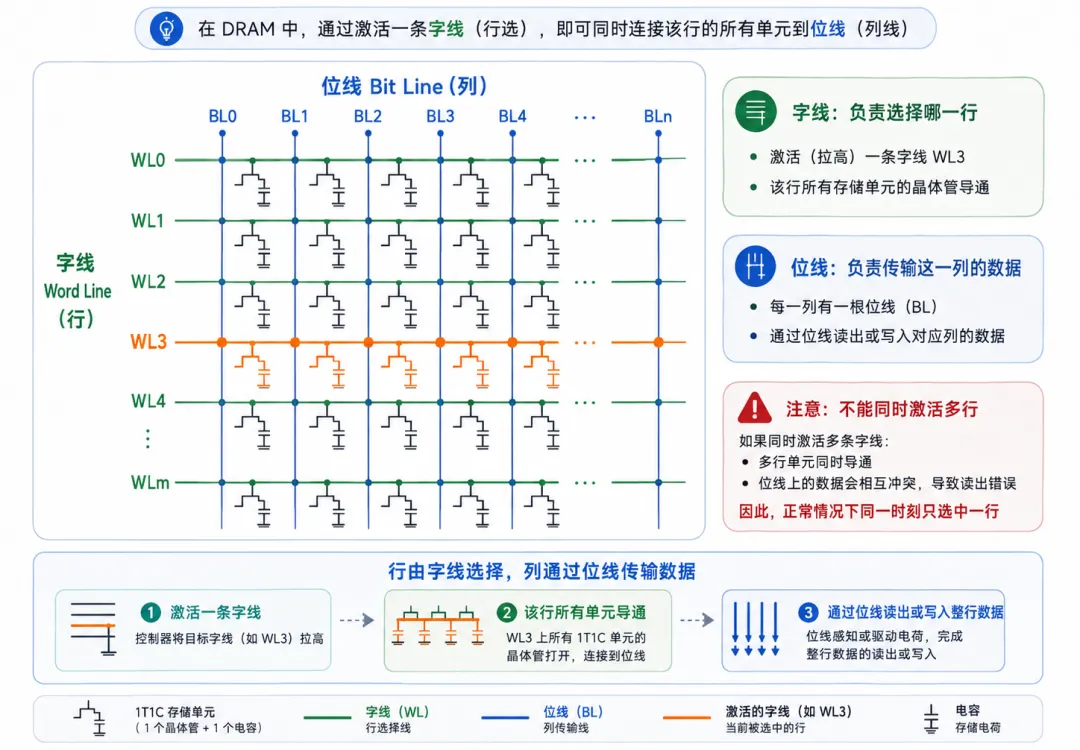

— 图 4:字线负责选中一整行,位线负责读写每一列的数据。

04

PART

从存储阵列到 Bank,再到内存颗粒

ARRAY → BANK → DIMM

大量 1T1C 单元按照行和列排列起来,就形成了存储阵列。

多个这样的阵列进一步组成更大的结构,例如 Bank。

多个 Bank 再组成一个 DRAM 颗粒。

最后,把多个 DRAM 颗粒封装并焊接到 PCB 上,就成为我们看到的一根内存条。

所以从微观一路向上看,可以大致理解成:

1T1C 存储单元

存储阵列

Bank

DRAM 颗粒

内存条

宏观看是一根普通的内存条。

微观看,它其实是海量晶体管、电容和外围电路共同组成的巨大系统。

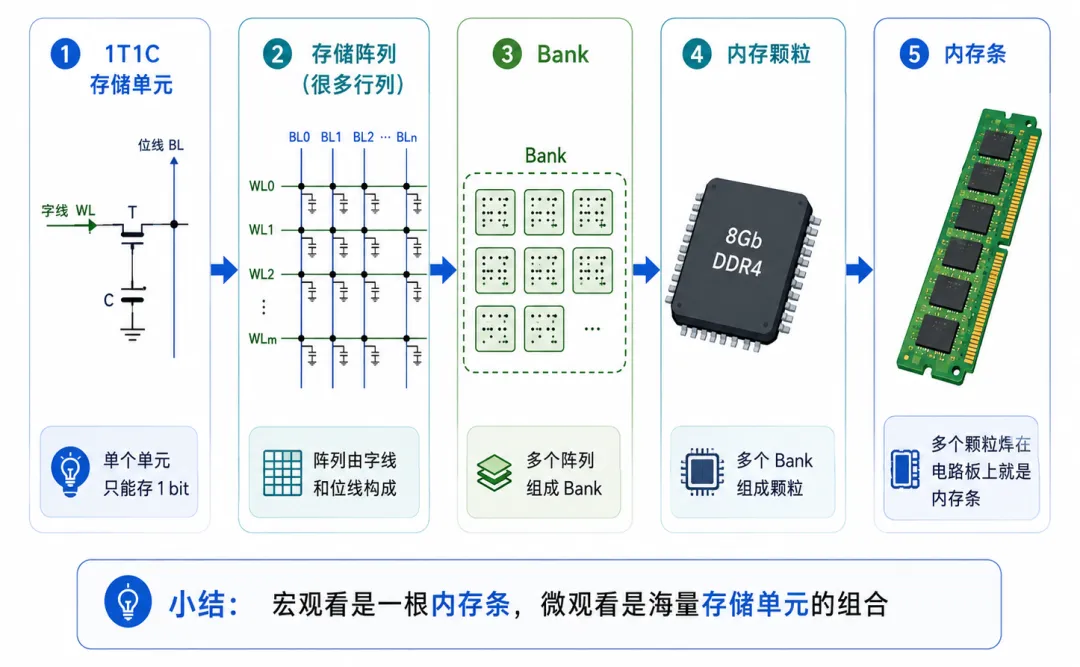

— 图 5:从 1T1C 单元、存储阵列、Bank、颗粒到内存条的层级结构。

05

PART

为什么内存需要不断“刷新”

REFRESH · 动态的来源

理解了内存的结构之后,还有一个非常重要的问题:

如果电容能够存储电荷,为什么电脑一断电,内存中的数据就会消失?

即使不断电,电容中的数据也并不能永久保存。

问题出在晶体管和电容本身。

现实中的晶体管并不是一个绝对完美的开关。即使处于关闭状态,也依然会存在极其微小的漏电。

随着晶体管尺寸越来越小,这种漏电问题也越来越值得重视。

于是,原本储存在电容中的电荷会慢慢流失。

假设高电压代表 1。

随着电荷泄漏,电压就会越来越低。

如果一直不处理,原来的“1”最终可能被错误识别成“0”。

所以 DRAM 除了读和写之外,还有第三个极其重要的操作:

Refresh,刷新。

即使 CPU 没有修改这些数据,内存也必须周期性地重新确认并恢复电容中的状态。

这就是动态随机存储器中“动态”的重要来源。[4]

06

PART

数据是怎么读写的?

CHARGE SHARING · SENSE AMPLIFIER

读取数据之前,先把位线放到“中间”

真实的 DRAM 读取并不是简单地问:

“这个电容有没有电?”

它需要一个更加精巧的过程。

在访问一行数据之前,位线会先被预充到一个中间电压。

随后目标字线被激活。

这一整行的晶体管打开,电容与对应位线连接。

这时就会发生电荷共享。

如果电容原本保存的是 1,它会让位线电压稍微升高一点。

如果原本保存的是 0,它会让位线电压稍微降低一点。

问题是,这个变化非常小,于是我们就需要 DRAM 中另一个极其重要的电路。

关键电路

Sense Amplifier,感应放大器。

感应放大器:把一点点差异变成明确的 0 和 1

假设位线原本处于中间电压。

连接存储 1 的 Cell 以后,位线只升高了一点点。

Sense Amplifier 检测到:

这个电压比中间状态高。

于是它会进一步放大这个差异,最终把位线拉到完整的高电平。

如果位线略低于中间值,则把它进一步拉成低电平。

于是:

稍高 → 1

稍低 → 0

更加巧妙的是,当位线最终被拉成完整高电平或者低电平后,它还会反过来重新给电容充电或者放电。

因此,一次 DRAM 读取实际上同时做了两件事:

读取数据 + 恢复数据。

写入数据,就是反过来强制改变位线

写入的前半部分和读取非常接近。

系统依然需要:

1

预充电位线;

2

激活目标字线;

3

让这一行 Cell 接入位线;

4

恢复这一行原来的状态。

随后,外围电路再强制改变目标位线的电压。

想写入 1,就把位线拉高;想写入 0,就把位线拉低。位线再反过来给电容充电或者放电,新的数据就被写进了 Cell。

为什么明明只改几个数据,却要动一整行?

因为一根字线控制的不是一个 Cell,而是一整行 Cell。

当一根字线被激活后,这一行所有晶体管都会打开。即使最终只修改其中少量数据,整行也会参与激活、感应和恢复。因此写入前不能忽略这一行原来的数据,否则未准备修改的 Cell 也可能受到影响。

到这里已经能看出:CPU 表面上只是“读一个地址”,但 DRAM 内部可能已经经历了一整套操作:

选择 Bank

激活 Row

电荷共享

感应放大

数据传输

恢复状态

预充电

结论

内存并不是一个简单的“按地址取数据”的盒子。

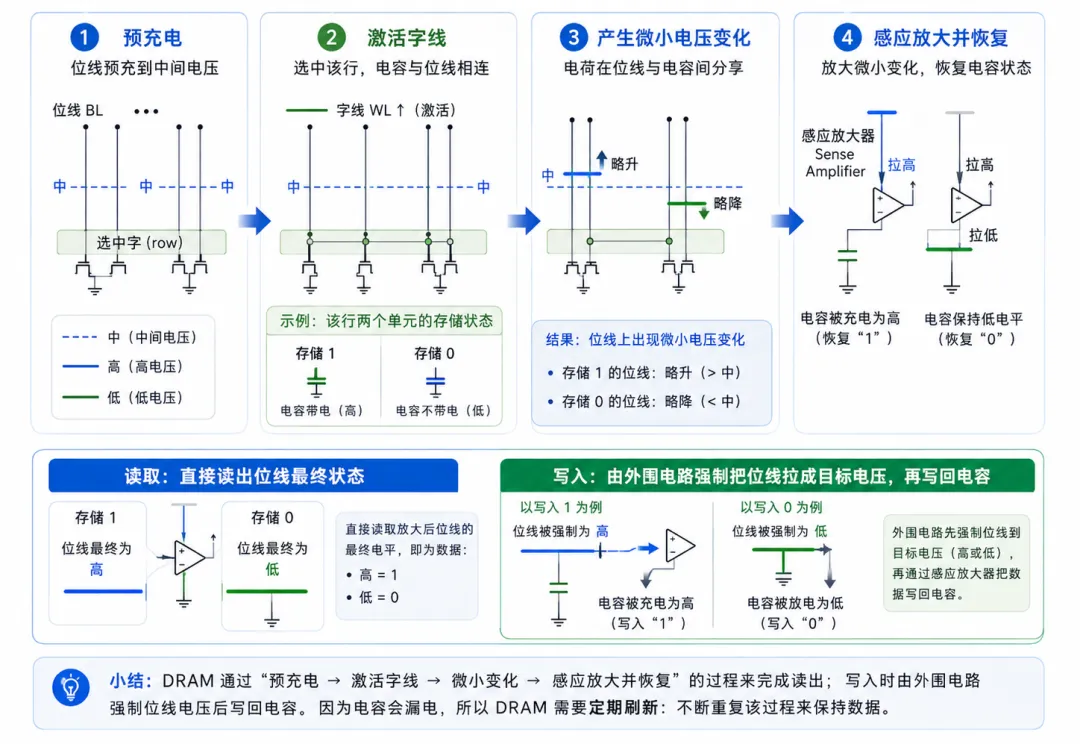

— 图 6:DRAM 的预充电、行激活、电荷共享、感应放大、读取与写入过程。

07

PART

Timing 到底在“等”什么?

TRCD · TRAS · TRP

很多人买内存时都会看到一串 Timing:

CL、tRCD、tRP、tRAS……

这些东西看起来像某种神秘参数。

但如果理解了前面的 DRAM 工作过程,就会发现:

Timing 本质上是在规定:某个物理动作完成以后,至少要等多长时间,才能进行下一步。[5]

这里最值得理解的,是三个参数:

tRCD、tRAS、tRP

tRCD:一行打开以后,别急着马上读

从激活一行,到能够开始进行列访问之间,要等待的时间。

也就是:

ACTIVATE → 等待 → READ / WRITE

为什么要等?

因为字线虽然已经打开,但事情并不是瞬间完成的。

存储 Cell 要接入位线,电荷要开始共享,位线上要建立足够的电压差,Sense Amplifier 也需要开始工作。

所以不能刚把字线拉高,就马上要求 DRAM 给出数据。

可以把它理解成:

门刚打开,先等里面的人走出来。

这个等待时间,就是 tRCD 所代表的那类时序约束。

tRAS:这一行打开以后,不能马上关掉

一次 Row 被激活后,至少要保持激活多长时间。

为什么?

因为这一行打开以后,内部还要完成:

电荷共享;

Sense Amplifier 判断;

数据恢复;

相关读写操作。

如果字线刚打开不久就把这一行关掉,那么内部动作可能还没来得及完成。

所以 tRAS 相当于告诉内存:

这一行至少要保持这么久,才能安全关闭。

tRP:关掉一行以后,也不能马上打开下一行

当当前 Row 使用完成后,还需要进入:

Precharge,预充电。

其中一个重要工作就是把位线重新恢复到适合下一次访问的初始状态。

所以:

关闭当前行之后,并不是立刻就能打开另一行,还需要等待一个时间。

这就是:

tRP,Row Precharge Time。

可以理解成:

刚把上一张桌子收拾完,先把桌面恢复干净,再接待下一桌。

把三个 Timing 连起来,一次 Row 操作就清楚了

激活一行

等待 tRCD

开始读取或写入

这一行至少保持 tRAS 所要求的时间

关闭当前行

等待 tRP 完成预充电

准备下一次 Row 激活

这样一来,Timing 就不再是一串没有意义的数字了。

它们其实是在给 DRAM 内部那些真实存在的物理动作:

一句话

留时间。

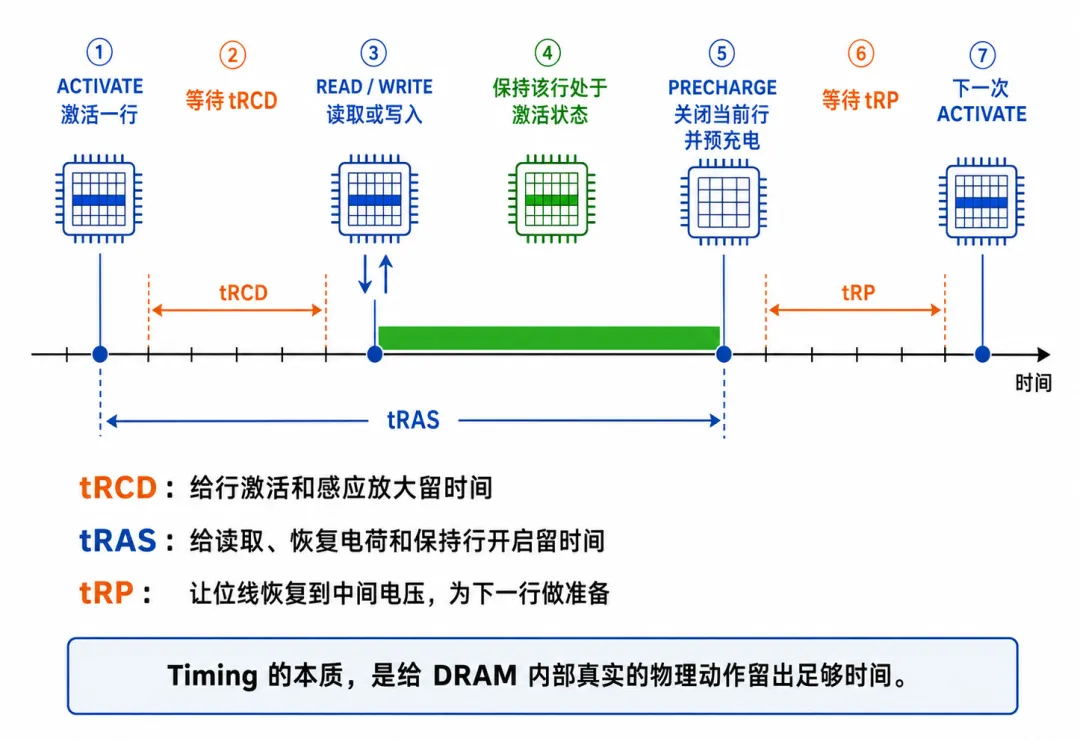

— 图 7:DRAM 一次行操作的完整时序。

08

PART

为什么“差颗粒”要放宽 Timing?

MARGIN · 用性能换稳定

现在可以回到最常见的那个问题了:为什么“差颗粒”往往要放宽 Timing 才能稳定?

假设一颗 DRAM 在高频参数下工作:字线刚打开,位线电压差还在建立,Sense Amplifier 尚未获得足够的判断裕量,控制器却已经要求读取数据。

如果颗粒体质好,它可能依然能正确完成。

但如果颗粒的工作裕量很小,就可能在这个临界位置出错。

这时如果把 Timing 放宽,再多等一点,电荷共享会更加充分,Sense Amplifier 也能获得更大的判断裕量,原来临界不稳定的操作就可能重新变得稳定。

所以:

放宽 Timing,本质上就是用性能换稳定性。

降频、升压、放宽 Timing,本质上是同一件事

如果一根内存必须:

降低频率、放宽 Timing,甚至提高工作电压才能稳定运行。

那么这几个动作其实都在做同一件事情:

增加工作裕量,也就是 Margin。

降低频率:给每一个周期更多时间。

放宽 Timing:明确给内部某些动作更多等待时间。

提高适当的工作电压:在特定情况下可以增加驱动能力、信号摆幅或者电气裕量。

因此我们经常说某些颗粒“体质差”,更准确的理解是:

它距离稳定工作的边界比较近。

只要再碰上一点温度变化、电压波动、频率提高、时序压缩、信号噪声,就可能跨过稳定边界。

“差颗粒”是不是因为漏电特别快?

有可能,但不能直接画等号。

前面已经讲过:DRAM Cell 里的电荷确实会泄漏。

如果某些 Cell 的漏电更加严重,那么 Retention Time 就会变短。

它们更容易出现:

原本的 1 还没等到下一次刷新,就已经衰减得太厉害。

这种弱 Cell 通常会有两个很明显的特征:

温度越高,问题越明显。[4]

刷新间隔越长,问题越明显。

这种情况下,问题确实和 Leakage / Retention 有很大关系。

但“颗粒体质不好”还可能来自其他地方:

Cell 电容偏小;

内部晶体管驱动能力不足;

Sense Amplifier 感应裕量小;

DRAM Core Timing Margin 小;

I/O Timing Margin 小;

DQ / DQS 信号裕量不足。

所以更加准确的说法应该是:

“差颗粒”通常意味着它的整体工作 Margin 较小。漏电快只是 Margin 变差的一种原因,并不是唯一原因。[4][11]

怎么大致判断是“漏电问题”还是“时序问题”?

这里有一个很实用的工程思路。

如果一根内存降低频率以后立刻明显改善,或者放宽 Timing 以后明显改善——那么首先应该考虑的是:

Timing / Signal Margin。

因为你给内部操作提供了更多时间。

但如果降频改善并不明显,反而降低温度以后明显变稳定,或者缩短刷新间隔以后明显改善——那么就更值得怀疑:

Retention / Leakage。

当然,真正的故障定位不会只靠这一条规则。

但它可以帮助我们建立一个非常重要的判断意识:

判断意识

不要看到 Memory Error,就立刻认定是“某个电容坏了”。

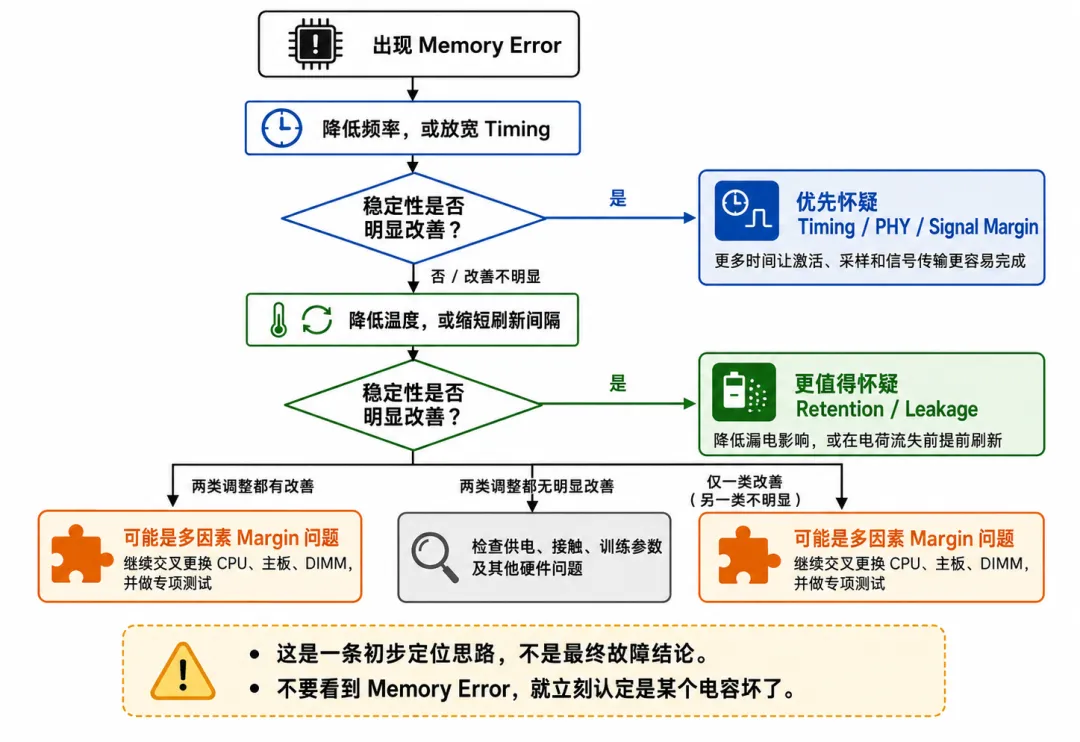

— 图 8:Memory Error 的初步定位思路。

09

PART

同一根内存,为什么换个平台表现完全不同?

PLATFORM · 系统级 Margin

内存稳定性从来不是 DIMM 自己决定的

这也是实际工程中非常常见的问题。

一根内存在平台 A 完全正常,换到平台 B 疯狂报 Memory Error。

到底这根内存是好的还是坏的?

更准确的答案是:

内存稳定性从来不是 DIMM 自己决定的。

真正运行的是一整套系统:

CPU 内存控制器

DDR PHY

BIOS / 固件

Memory Training

主板 PCB

DIMM

DRAM 颗粒

任何一环的 Margin 不足,最终都可能表现成 Memory Error。

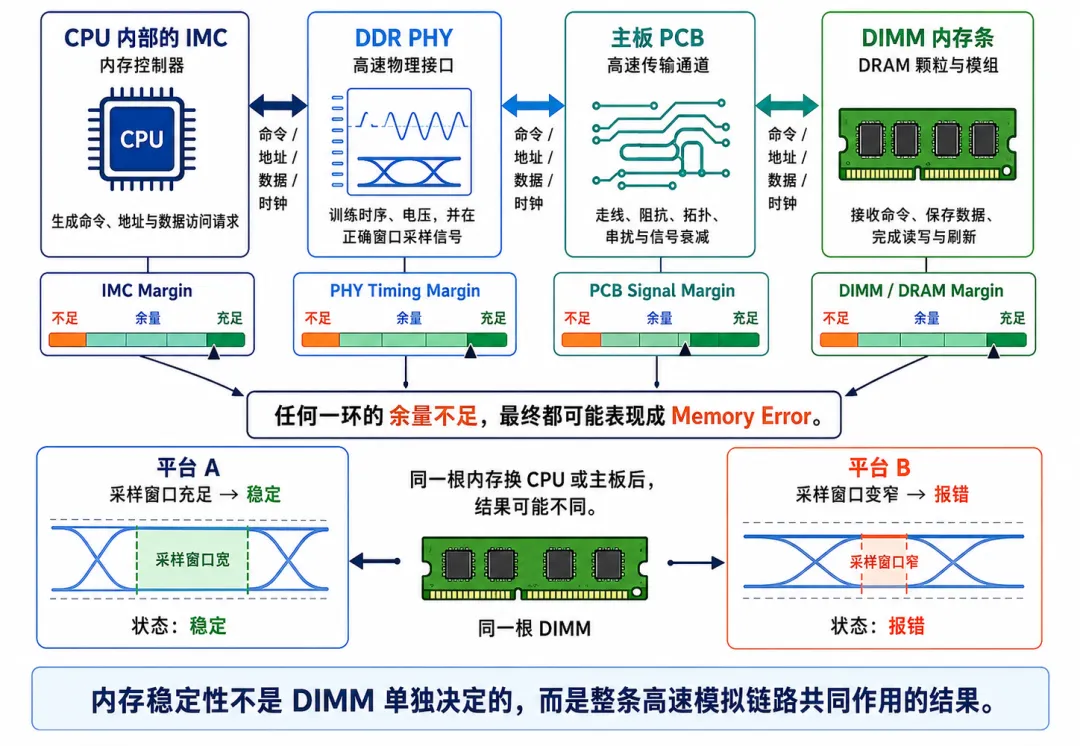

— 图 9:内存稳定性是一整条系统链路共同作用的结果。

DDR 总线虽然传的是 0 和 1,本质上却是一条高速模拟链路

我们常说内存传输的是数字信号,这没有错。但到了高速 DDR 总线上,真正决定稳定性的其实是电压和时间。

一个信号必须在正确的时间到达,拥有足够清晰的电压,并且在正确的时间窗口里被采样。

这就是为什么 DDR 系统需要大量的 Memory Training,通过调整 DQ / DQS 延迟、Vref、Write Leveling、Read Training、ODT 和 PHY 参数,寻找一个尽可能安全的采样位置。[6][7][8]

所以,同一根 DIMM:

换一个 CPU,换一块主板,甚至换一版 BIOS,都有可能得到不同的稳定性结果。

所以 Intel 上正常,不代表换个平台一定正常

假设同一根内存,在一套成熟平台上完全稳定,到了另一套 CPU 平台却开始报错。

这既不能简单证明“内存一定是坏的”,也不能证明“CPU 一定有问题”。更加准确的表述是:

这根内存在第二套平台上的系统级 Margin 不够。

可能是 DRAM 颗粒本身处于边缘;也可能是 DDR PHY Margin 较小;还可能是 Memory Training 没有找到最佳参数;或者 PCB、供电、Vref、ODT 等条件叠加起来以后,最终把整个系统推到了临界点。

这也是为什么:

目标平台上的兼容性测试无法完全被另一种 CPU 平台代替。

SPD 在这里扮演什么角色?

很多人看到 SPD,会误以为:

SPD 决定了内存一定按照这些参数工作。

其实更准确的理解是:

准确定义

SPD 是内存条提供给平台的一份参数描述。[9]

其中会包含内存基本信息、支持的频率、Timing、电压相关参数和各类 Profile。

BIOS 读取这些信息以后,还会结合:

CPU 能力 + 主板设计 + BIOS 策略 + Memory Training

这些信息共同决定最终工作参数,所以SPD 写了什么,并不等于内存最终实际怎么跑。

这也意味着,如果你发现某根内存采用了更低频率 + 更宽松 Timing + 更高电压,它确实可能是在使用更加保守的参数换取稳定性。

但仍然不能只凭 SPD 就断言:

“这批颗粒一定是严重漏电的烂颗粒。”

最多只能说:

这组配置给颗粒留下了更大的工作裕量。

真正的内存测试,其实是在寻找“哪一层出了问题”

很多人以为内存测试只是“写入数据再读回来,不一样就说明内存坏了”。但真正的工程测试要复杂得多,不同测试会故意放大不同类型的问题。[10]

例如:

Retention Test

电荷到底能保持多久?

所以它更容易暴露:

Leakage / Retention 问题。

高温测试

因为温度变化会影响半导体器件的工作状态,所以可以帮助放大某些:

弱 Cell / Retention / Margin 问题。

高频测试

频率越高,留给每个动作的时间越少。

因此更加容易暴露:

Timing / PHY / Signal Margin 问题。

Pattern Test

不同的数据排列可能引入不同的耦合和扰动。

因此可以检查:

某些特定数据模式下是否容易产生错误。

而一些更加特殊的访问模式测试,则可以继续帮助区分:

问题到底出在:

DRAM Cell

还是:DRAM Core

或者:DQ / DQS

甚至:CPU Memory Controller。

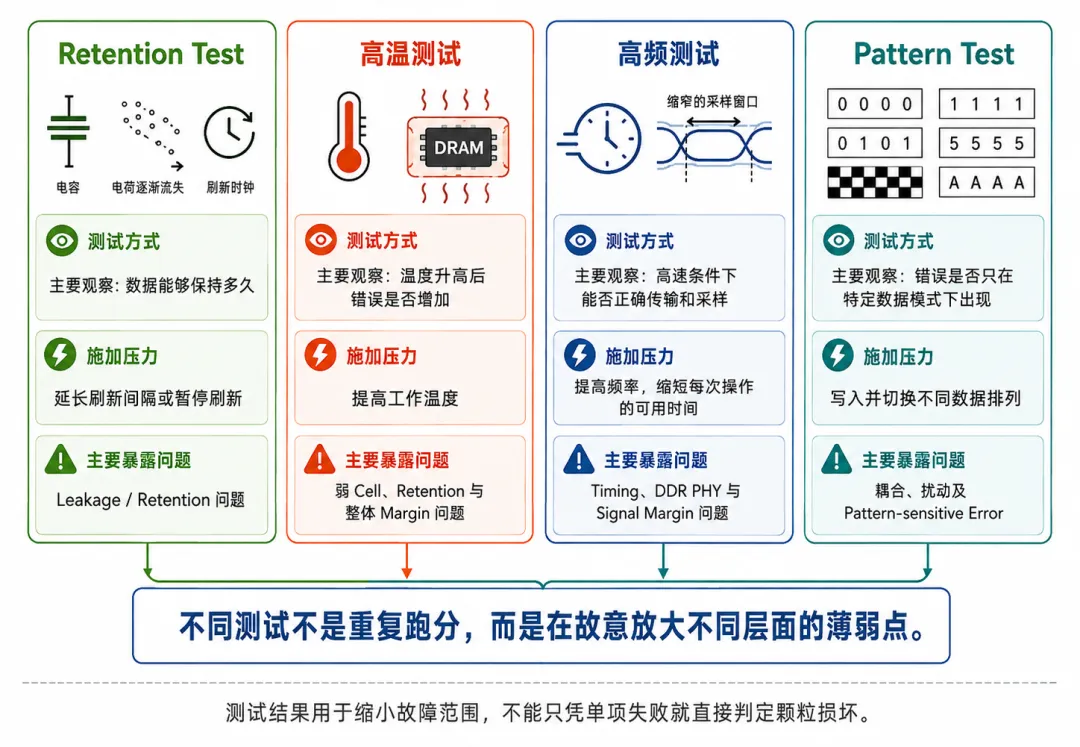

— 图 10:四类内存测试分别在寻找不同层面的薄弱点。

对于理解“内存为什么会出错”来说,到这里已经足够。

///

LAST

一根内存条背后,其实是一整套高速系统

LAST · 系统级结论

现在再回到最开始的问题:为什么内存会出错?最简单的答案可能是:

某个电容里的电荷没有保存住。

但真正理解 DRAM 后会发现,事情远没有这么简单。

一次数据访问背后经历的是:

电容保存电荷

晶体管控制 Cell

字线选择 Row

位线感知微小电压变化

Sense Amplifier 判断并恢复 0 和 1

DRAM Timing 保证每个动作拥有足够时间

DQ / DQS 把数据送出 DRAM

DDR PHY 在正确时间采样

CPU 内存控制器获得数据

这条链路上任何一个位置的 Margin 不足,都可能最终表现成同一个结果:

最终表现

Memory Error。

所以真正理解内存之后,一个非常重要的认知变化是:

一根内存条并不是简单的“好”或者“坏”。

更加专业的问题应该是:

这套内存子系统,在当前频率、Timing、电压、温度和访问条件下,还有多少稳定工作的裕量?[11]

而这,才是理解内存颗粒、Timing、兼容性和内存测试之间关系的核心。

参考资料

APPENDIX · REFERENCES

[1] TrendForce. AI Server Demand to Drive Memory Contract Price Increases in 2Q26 as CSPs Secure Supply via Long-Term Agreements. 2026-03-31. https://www.trendforce.com/presscenter/news/20260331-12995.html

[2] B. M. S. Bahar Talukder, Vineetha Menon, Biswajit Ray, Tempestt Neal, Md Tauhidur Rahman. Towards the Avoidance of Counterfeit Memory: Identifying the DRAM Origin. 2020 IEEE International Symposium on Hardware Oriented Security and Trust (HOST), 2020. DOI: 10.1109/HOST45689.2020.9300125. https://arxiv.org/abs/1911.03395

[3] Hasan Hassan. Improving DRAM Performance, Reliability, and Security by Rigorously Understanding Intrinsic DRAM Operation. Carnegie Mellon University, 2023. https://arxiv.org/abs/2303.07445

[4] Jamie Liu, Ben Jaiyen, Yoongu Kim, Chris Wilkerson, Onur Mutlu. An Experimental Study of Data Retention Behavior in Modern DRAM Devices: Implications for Retention Time Profiling Mechanisms. Proceedings of the 40th International Symposium on Computer Architecture (ISCA), 2013, pp. 60–71. DOI: 10.1145/2485922.2485928. https://dblp.org/rec/conf/isca/LiuJKWM13

[5] JEDEC Solid State Technology Association. JESD79-5D: DDR5 SDRAM. 2025. (DDR5 SDRAM 的功能、AC/DC 电气特性及相关时序要求标准。)

[6] AMD. DRAM Training — Zynq-7000 SoC Technical Reference Manual (UG585), Version 1.15, 2026-02-06. https://docs.amd.com/r/en-US/ug585-zynq-7000-SoC-TRM/DRAM-Training

[7] AMD. Integrated DDR5/LPDDR5/5X Memory Controller LogiCORE IP Product Guide (PG456): Memory Controller Feature Summary. Version 1.0, 2026-01-08. https://docs.amd.com/r/en-US/pg456-integrated-mc/Memory-Controller-Feature-Summary

[8] Intel. 13th Generation Intel® Core™ Processors Datasheet, Volume 1 of 2: DRAM Reference Voltage Generationhttps://edc.intel.com/content/www/us/en/design/products/platforms/details/raptor-lake-s/13th-generation-core-processors-datasheet-volume-1-of-2/005/dram-reference-voltage-generation/

[9] Micron Technology. Serial Presence-Detect (SPD) Tool / Memory Module Serial Presence-Detecthttps://www.micron.com/sales-support/design-tools/serial-presence-detect

[10] Hasan Hassan, Nandita Vijaykumar, Samira Khan, Saugata Ghose, Kevin Chang, Gennady Pekhimenko, Donghyuk Lee, Oguz Ergin, Onur Mutlu. SoftMC: Practical DRAM Characterization Using an FPGA-Based Infrastructure. HPCA, 2017; extended manuscript, 2018. https://arxiv.org/abs/1805.03195

[11] Minesh Patel, Taha Shahroodi, Aditya Manglik, A. Giray Yağlıkçı, Ataberk Olgun, Haocong Luo, Onur Mutlu. A Case for Transparent Reliability in DRAM Systems. 2022. https://arxiv.org/abs/2204.10378
