Q仔学AI · 深潜 | TPU训练转型：v2到v3的两代身份切换

一句话核心收获：v1 是一颗推理协处理器，v2-v3 把它改成了训练芯片——BFloat16 是精度与带宽的精确折中，HBM 是存储路线的彻底换轨，液冷是功耗逼出来的必然。推理芯片的基因没丢，但身体换了。

问题引入

③篇结尾留了个伏笔：v1 的 DDR3 决策是"明牌接受小 batch 不拼峰值"。这个决策在推理场景完全成立——权重装一次用很久，INT8 够用，DDR3 带宽够喂。

但两年后，谷歌自己把这套设计几乎全部推翻：DDR3 换成 HBM，INT8 换成 BFloat16，单颗协处理器换成 256 颗组 Pod，风冷换成液冷。

是什么逼得一颗"做对了"的芯片被自己推翻？答案是两个字：训练。

Keynote

• 困境：v1 只做推理，但谷歌的模型越来越大，训练需求爆炸。用 GPU 训练又贵又慢，能不能让 TPU 也干训练？
• 出路：v2 引入 BFloat16 + HBM + 双核，从推理协处理器变身训练芯片；v3 用液冷把功耗墙推上去，性能再翻倍。
• 闭环：v2-v3 证明了"推理芯片的基因可以长出训练的身体"——脉动阵列、scratchpad、确定性数据流全保留，但存储路线彻底换轨。
• 本篇结构：先拆训练对硬件的三个根本性新要求，再看 BFloat16 为什么是谷歌的答案，然后看 HBM 换轨和液冷的必然，最后回看 v1→v2→v3 的变与不变。

一、训练为什么比推理难得多

v1 干的活是推理：输入一张图，输出一个分类结果。数据单向流动，权重固定不动，算完就扔。

训练是另一回事：同一批数据要反复过很多遍（epoch），每一遍都要算梯度、反向传播、更新权重。这对硬件提出了三个 v1 完全没考虑过的要求。

要求一：精度不能太低

推理用 INT8（8 位整数）够了——反正只是分类，差一个像素无所谓。但训练要做梯度下降，权重更新量可能非常小。如果用 8 位，精度不够，梯度会被截断到零，模型学不动。

业界标准答案是 FP32（32 位浮点）。但 FP32 意味着：同样的面积，MAC 数量砍到 1/4；同样的 HBM，能装的模型大小砍到 1/4。训练不是不能用低精度，是不敢用。

要求二：带宽必须够大

训练时，每一轮迭代都要把全部权重从存储读一遍、把全部梯度写回去。推理可以"权重装一次用很久"，训练做不到——每个 batch 都要更新权重，每个 batch 都要重新读。

v1 的 DDR3-2133 带宽 17 GB/s，喂推理够用，喂训练远远不够。③篇的 Roofline 分析说过：小 batch 推理落在 memory-bound 区。训练比小 batch 推理更 memory-bound——因为权重不是"装一次用很久"，而是"每轮都要刷一遍"。

要求三：功耗必须扛得住

推理是"算一次就停"，训练是"算几个小时甚至几周"。v1 整片 40W，插在服务器 PCIe 槽上风冷就够。但如果把算力翻几倍去做训练，功耗直接顶到 200-250W——PCIe 槽的散热上限大约是 75W，250W 必须液冷。

三个要求摆在一起，v1 的每一个核心决策都要重新审视。

二、BFloat16：谷歌自己发明的一种精度

面对"训练需要高精度、但 FP32 太贵"的矛盾，谷歌没有选业界常见的 FP16（半精度浮点，IEEE 754），而是自己发明了一种新格式：BFloat16（Brain Float 16）。

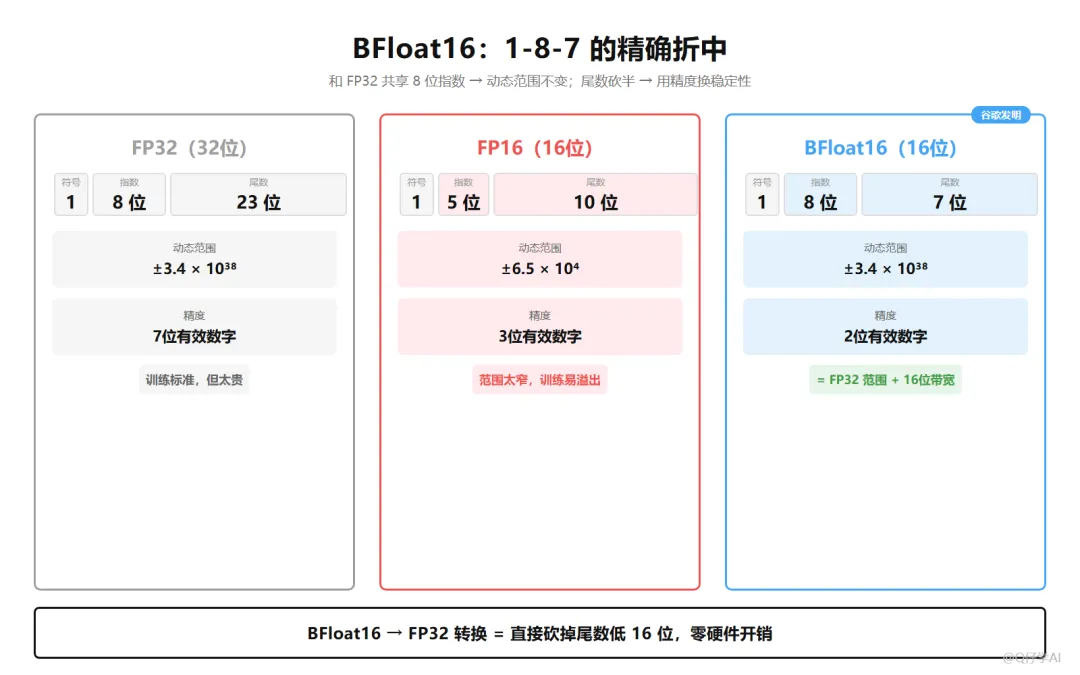

1-8-7 的精确折中

关键设计：BFloat16 的指数位和 FP32 一样是 8 位。这意味着它的动态范围（能表示的最大值/最小值）和 FP32 完全相同。

训练中最怕的是什么？不是精度不够，是溢出和下溢——梯度太大爆成 Inf，或太小变成 0。FP16 只有 5 位指数，动态范围窄，训练时极易溢出，必须配合 loss scaling 等技巧才能用。BFloat16 直接复用 FP32 的 8 位指数，从根上消除了溢出问题。

代价是尾数只有 7 位（FP16 有 10 位），精度更低。但对训练来说，精度损失一点可以靠更多迭代补回来，溢出导致训练崩溃则无法补救。BFloat16 是用精度换稳定性——训练场景下，这是正确的取舍。

硬件收益：算力直接翻倍

位宽从 32 砍到 16，同样的面积和功耗下，MAC 数量直接翻倍。v2 单芯片 128×128 的双脉动阵列，在 BFloat16 下跑出 45 TFLOPS——如果用 FP32，同样的硬件只能跑 22.5 TFLOPS。

更妙的是，BFloat16 和 FP32 的转换极其简单——直接截断尾数的低 16 位就行，不需要复杂的舍入逻辑。因为指数位完全一样，转换就是"砍尾巴"。这让混合精度训练（BFloat16 前向 + FP32 权重更新）的硬件开销几乎为零。

谷歌在 2019 年发表了 BFloat16 论文，随后这个格式被 ARM、Intel、NVIDIA 陆续采纳。今天 BFloat16 已经是 AI 训练的行业标准之一——一颗芯片的格式选择，改变了一个行业的精度约定。

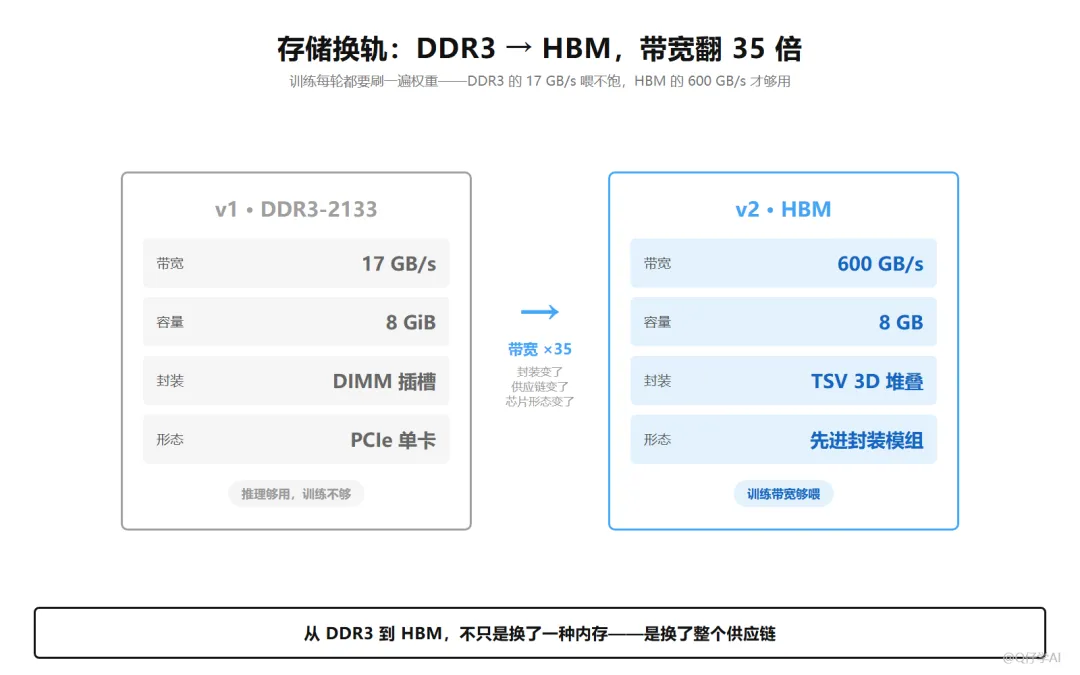

三、HBM 换轨：从 DDR3 到 3D 封装

③篇讲过，v1 选了 DDR3 而不是 GDDR5，逻辑是"推理场景下权重复用高，DDR3 带宽够喂"。但训练场景下，这个逻辑不成立了——每轮迭代都要刷一遍权重，带宽需求暴增。

v2 的答案是：彻底抛弃 DDR，换成 HBM（High Bandwidth Memory）。

数字说话

带宽翻了 35 倍。这意味着训练时权重灌装不再是瓶颈——③篇 Roofline 里那个"memory-bound 区"被大幅压缩，更多层能落在 compute-bound 区，45 TFLOPS 的算力能真正被吃满。

代价：封装变了

HBM 不是插在插槽上的内存条，是用 TSV（硅通孔） 3D 堆叠在芯片封装里的存储。v2 的每颗芯片封装里集成了 8GB HBM，通过硅中介层和计算 die 互联。

这意味着：芯片不再是 v1 那种"单片 PCIe 卡"的简单形态了，而是需要先进封装产线支持。从 DDR3 到 HBM，不只是换了一种内存，是换了整个供应链。

四、v3：液冷的必然

v2 证明了"推理芯片能改成训练芯片"。但 v2 单芯片 45 TFLOPS、整板 180 TFLOPS，功耗还在 PCIe 卡的散热能力范围内。

v3 把单芯片算力翻到 ~125 TFLOPS（BFloat16），整板 4 芯片 ~500 TFLOPS。功耗直接顶到 250W 级别——风冷已经压不住了。

液冷不是选择，是物理定律

芯片散热的物理边界：

• 风冷上限：约 75W/芯片（服务器标准 PCIe 槽位）；
• 液冷上限：可达 500W+ /芯片（直接液冷板接触）。

v3 单芯片 250W，4 芯片板卡 1000W——不液冷，芯片会过热降频甚至损坏。谷歌为 v3 设计了直接液冷方案：冷却液直接流过芯片背面的散热板，把热量带走。

液冷带来的不只是"能散热"，还有可以持续跑满频。风冷方案在长时间高负载下会因为热量累积而降频；液冷的热容大得多，芯片可以 7×24 小时跑在标称频率——对训练这种"跑几周不能停"的负载，这是刚需。

v3 Pod：1024 颗的超算

v3 的集群形态也升级了：

• v2 Pod：256 颗芯片，~11.5 PFLOPS；
• v3 Pod：1024 颗芯片，~128 PFLOPS（BFloat16）。

芯片间通过专用高速互联（ICI）组成 3D Torus 拓扑，支持跨芯片的张量并行训练。从"一颗协处理器"到"一台超算"，v3 完成了身份切换的最后一步。

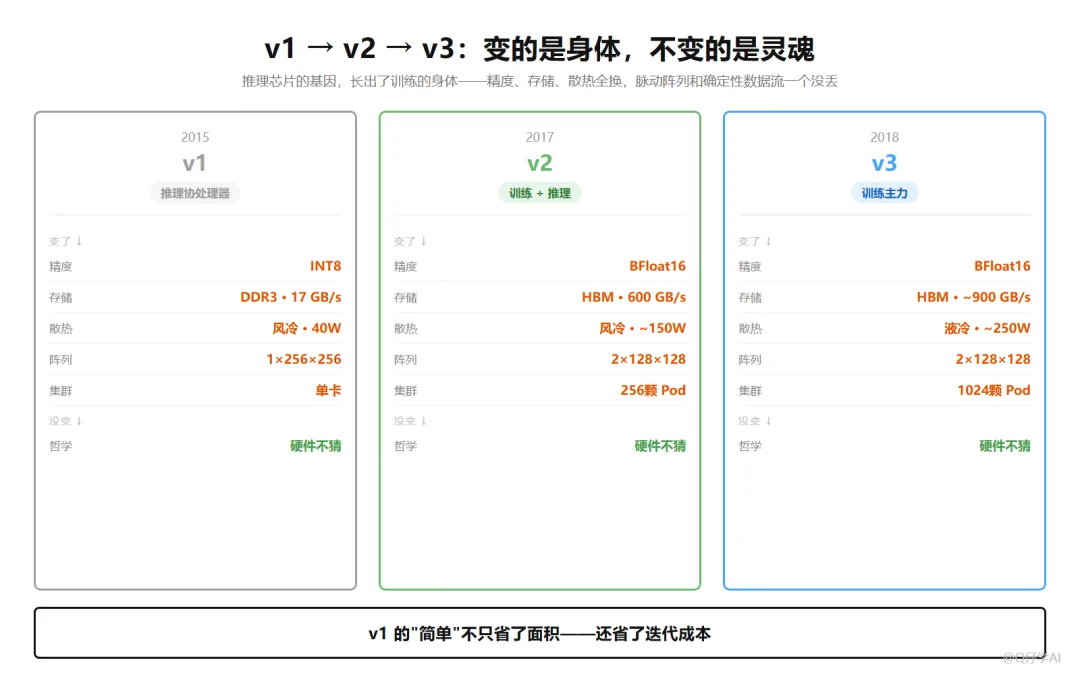

五、变与不变：v1 的基因活到了 v3

回看 v1→v2→v3 的变化：

变化是剧烈的。但有些东西没变：

v2-v3 换的是精度、存储介质和散热方式；没换的是脉动阵列、scratchpad 和确定性数据流的哲学。

这也解释了为什么谷歌能从 v1 快速走到 v2——核心架构不用重新设计，只需要在存储和精度两个维度上做工程升级。v1 的"简单"不只是省了面积，还省了迭代成本。

小结

训练对硬件的三个新要求——精度、带宽、功耗——每一个都逼着 v1 做根本性改变。

BFloat16 的设计精髓是"复用 FP32 的指数位"——动态范围不变，尾数砍半，用精度换稳定性。

从 DDR3 到 HBM 不只是换内存，是换封装、换供应链、换芯片形态。

液冷不是"高级选项"，是 250W 功耗下的物理必然。

v1→v2→v3 变的是身体（精度/存储/散热），不变的是灵魂（脉动阵列/scratchpad/确定性数据流）。

下一篇⑤，看 v4 怎么把互联变成主角：光电路交换（OCS）让 4096 颗芯片组成一台超算，SparseCore 处理稀疏特征——当芯片数量足够多，瓶颈不再是单颗芯片，而是芯片之间的连线。
