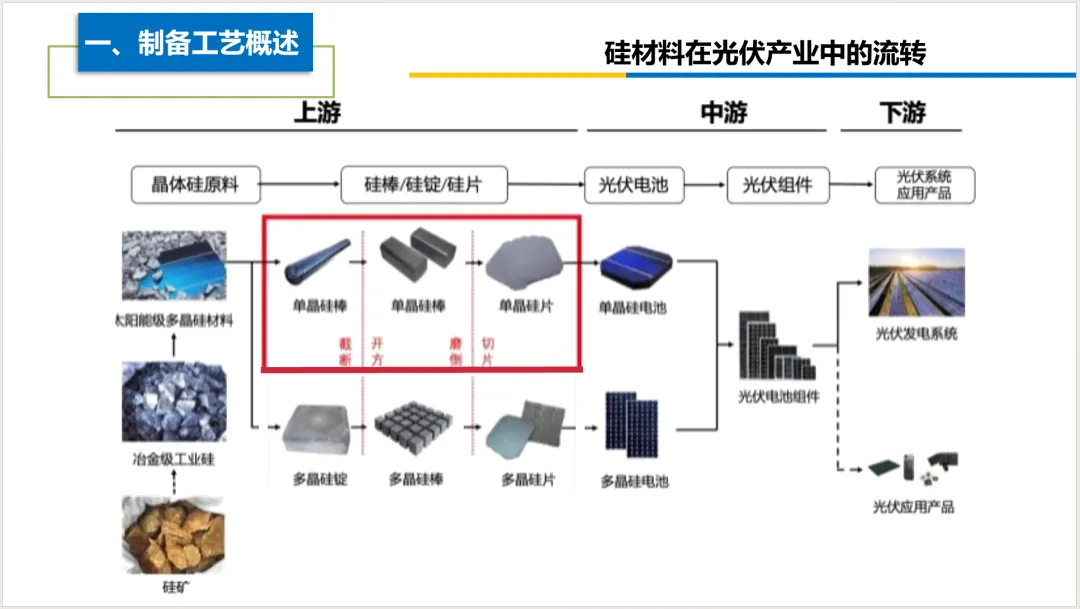

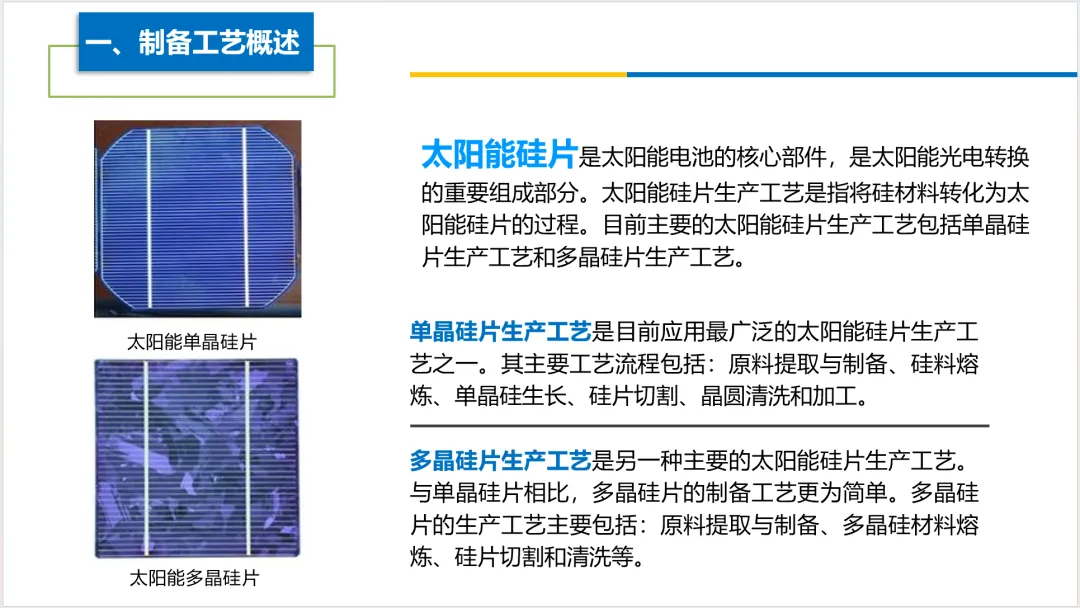

硅片加工工艺：具体来说，首先需要从硅矿石中提取高纯度硅原料，并经过化学还原、冶炼等步骤制备成可用的硅料。然后，将硅料投放在炉中进行高温熔炼，形成硅熔池。在硅熔池中，通过悬浮一股扒动小的晶体种子，使晶体种子在硅熔池中生长。晶体生长速度慢，可以在硅熔池中慢慢生长出高纯度的单晶硅棒。随后，将单晶硅棒切割成薄片，即硅片。最后，通过一系列的清洗、抛光、氧化等工艺，将硅片变成可以用于生产太阳能电池的硅片。

除了以上两种主要的太阳能硅片生产工艺外，还有一些新兴的太阳能硅片生产工艺。例如，有些研究者尝试使用溶液成形等新工艺来制备太阳能硅片，以降低生产成本和能耗。同时，还有一些研究者探索使用非硅材料制备太阳能硅片，以提高太阳能电池的光电转换效率。

总的来说，太阳能硅片是太阳能电池的核心组件，太阳能硅片生产工艺是将硅材料制备成太阳能硅片的过程。目前主要的太阳能硅片生产工艺包括单晶硅片生产工艺和多晶硅片生产工艺，同时也有一些新兴的太阳能硅片生产工艺在不断发展。

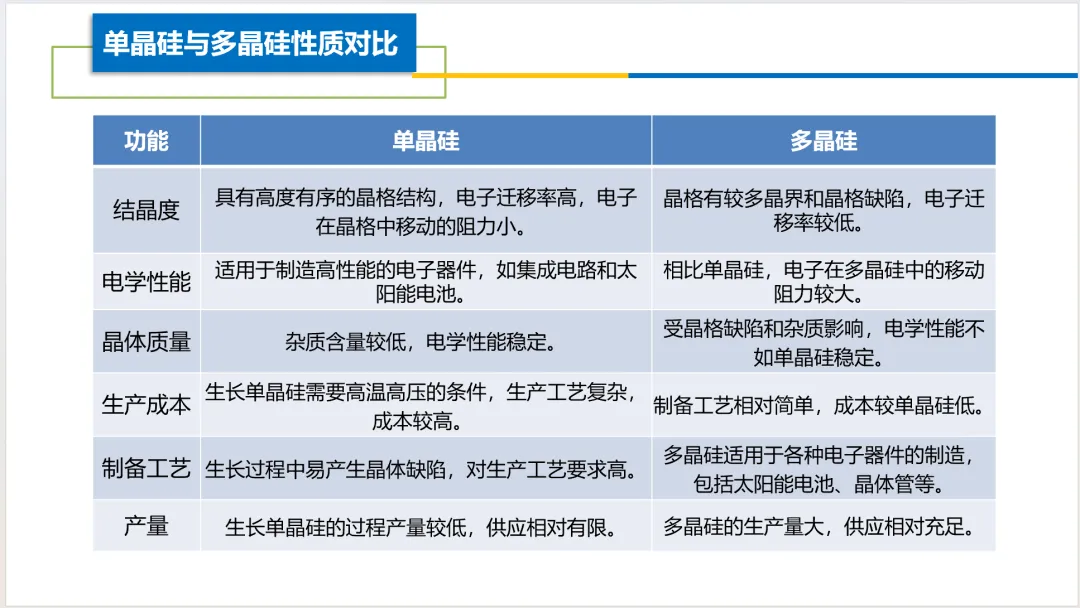

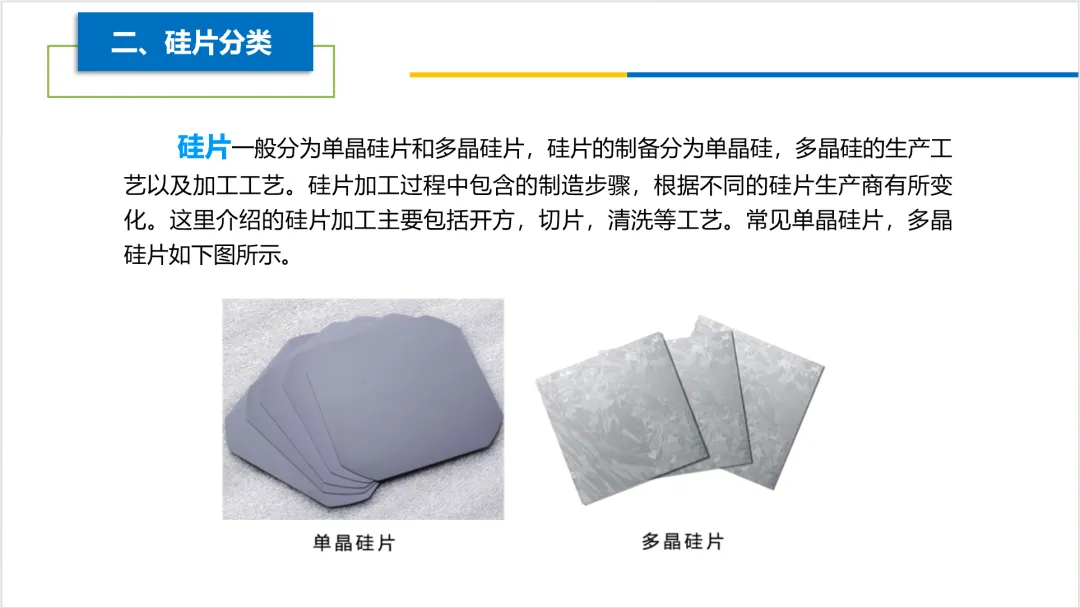

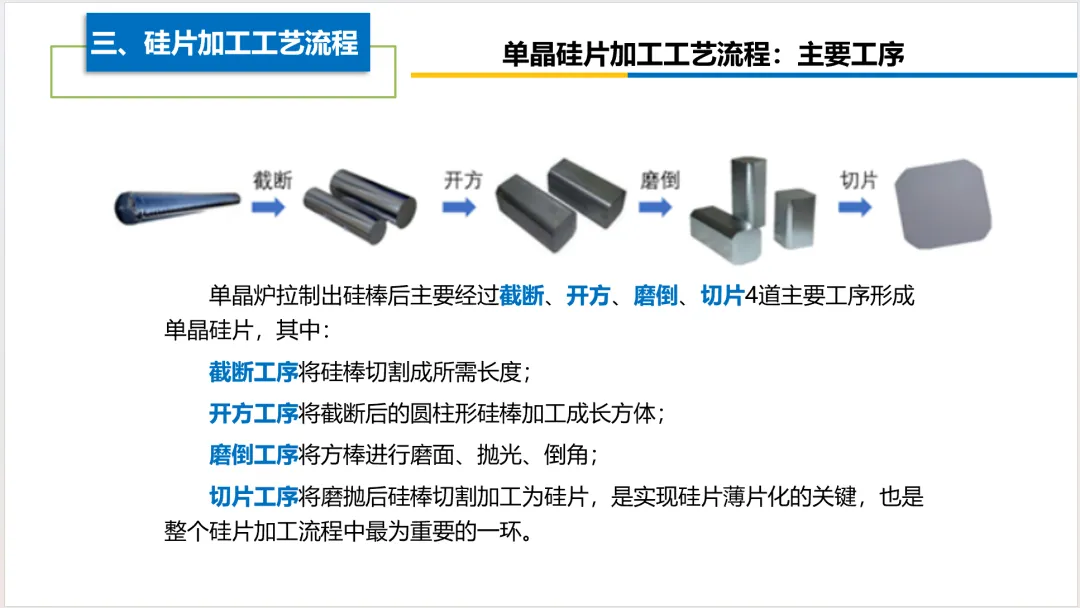

单晶硅棒是圆柱体，切的圆片，为了保证利用率，做成了正方形的倒角状，多晶由于制作原料就是立方体，所以制作后是正方形。

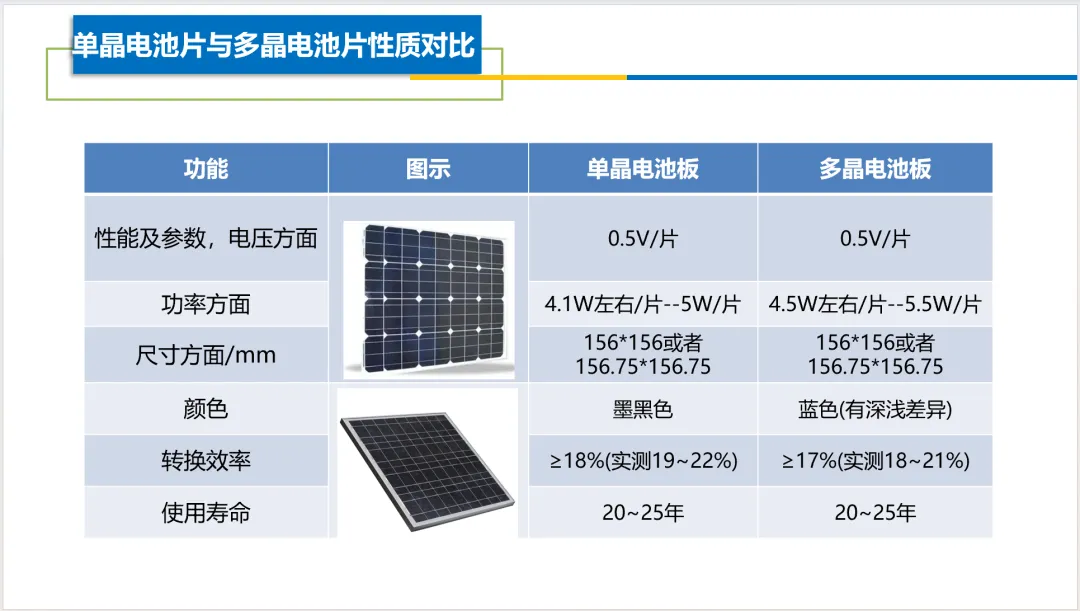

单晶电池片为黑色，多晶电池片为深蓝。玻璃以及eva融化层折射给人视觉的加深效果。

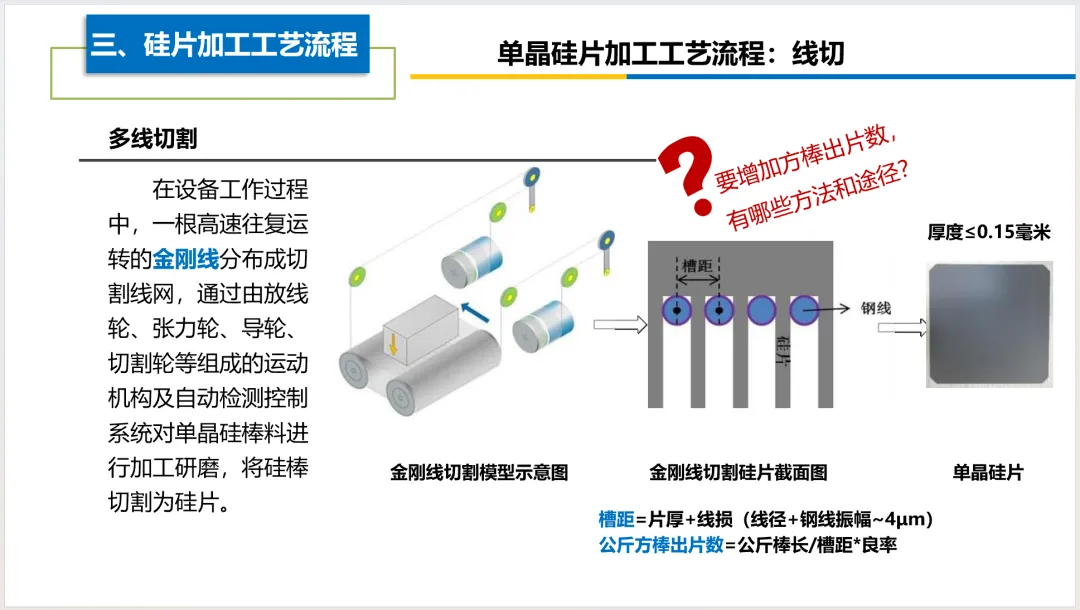

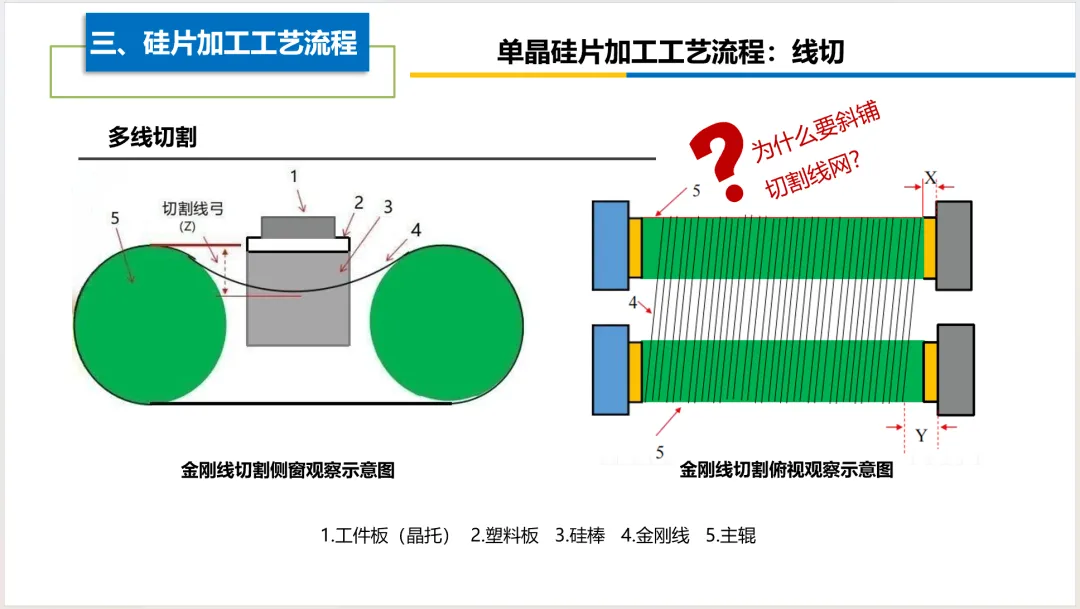

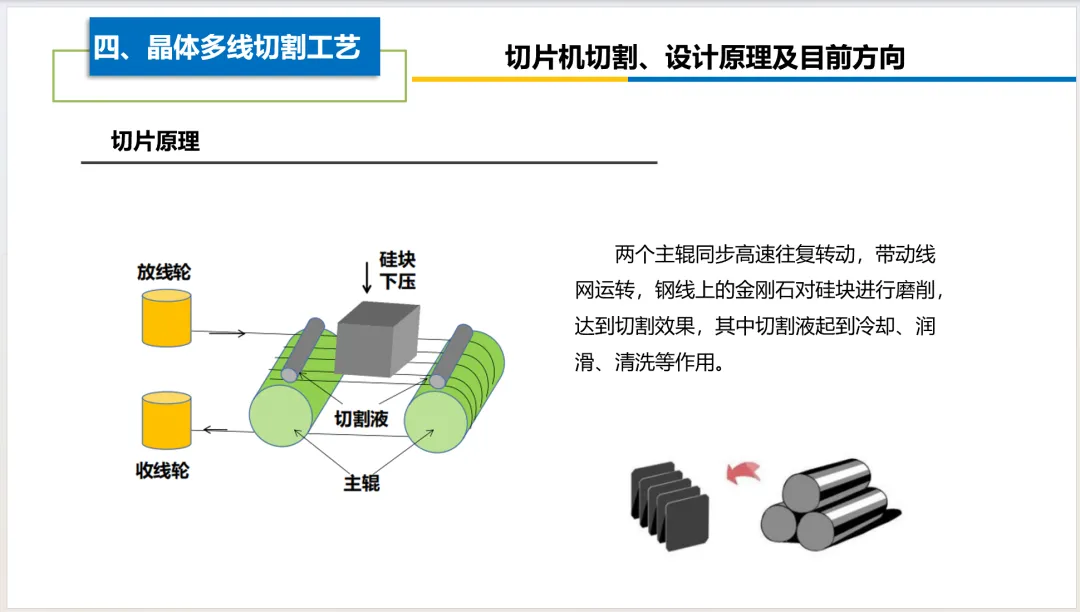

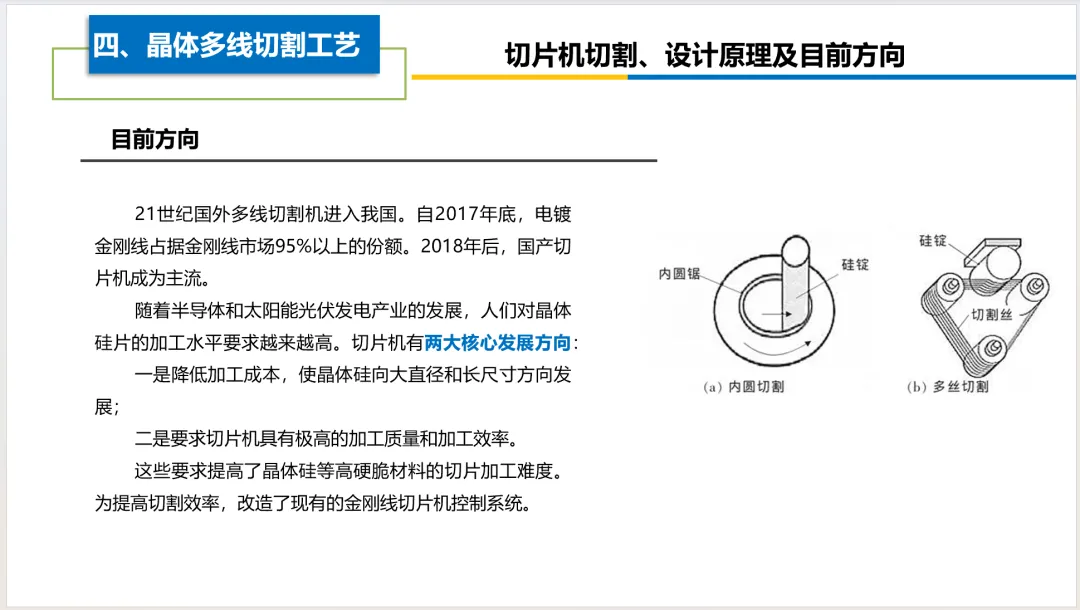

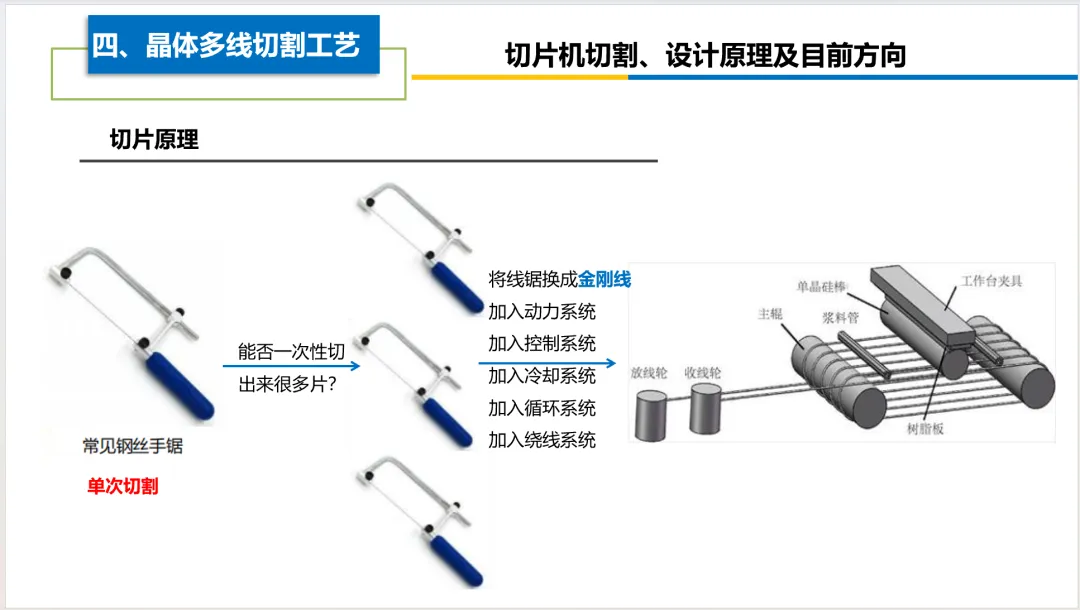

硅片多线切割。是用多线切割机将硅棒或硅块切割成符合要求的硅片，线切割是由导轮带动细钢线高速运转，由钢线带动砂浆形成研磨的切割方式。将硅锭加工成镜面硅片。切割，等量原材料，尽可能出更多的太阳能电池；由于切割精度高，要求，成功率也要高。由于多线切割法的效率较高，因此有逐渐取代内圆切割法的趋势。金刚石线是用复合电镀的方法将高硬，高耐磨性的金刚石微粉固结在钢丝基体上，而制成固结磨料金刚石锯线。

在切割过程中90%的抗拉强度来自钢丝线，因此钢丝线对金刚石线至关重要。

在自由磨料线锯切割过程中，研磨液由喷嘴直接喷到钢丝线与硅晶体上，由线网的钢丝线带动游离磨料对硅晶体进行切割。与游离磨料不同，金刚石线将金刚石微分固结到钢丝线上，钢丝线往复移动对硅晶体进行切割。

传统砂浆的利用钢丝的快速运动将含磨料的液体带入到工件切缝中，产生切削作用。在切割过程中，碳化硅被冲刷下来，唯有持续进行滚动磨削，而减少切割效率。碳化硅的硬度 9.5（莫氏），而金刚石硬度在 10（莫氏）。金钢线切割线速度基本在 15m/s，正常切割的砂浆线速度基本在 9-11.5m/s。而若金钢线再做突破的话，就应该是要更硬，同时兼有更好的自锐性（多晶金刚石），更稳定的固结方式，更快的线速度。

金刚石切割线相比传统工艺有三大优势：

1）金刚线切割漏损少，寿命长，切割速度快，切割效率高，提升产能；

2）品质受控，单片成本低，金刚线切割造成的损伤层小于砂浆线切割，有利于切割更薄的硅片；

3）环保，金刚石线使用水基磨削液（主要是水），有利于改善作业环境，同时简化洗净等后道加工程序。

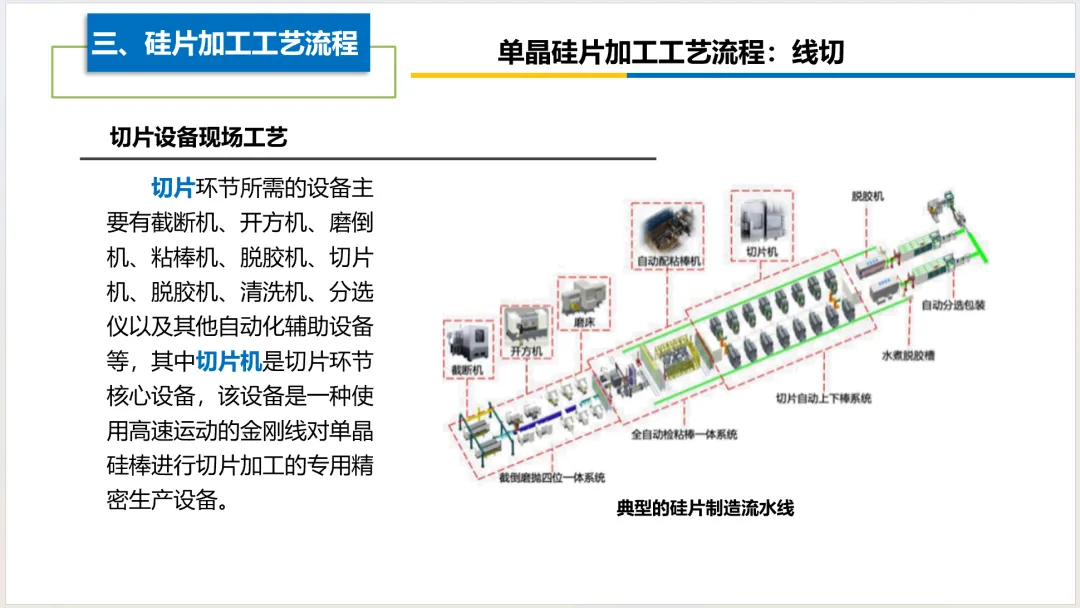

是用多线切割机将硅棒或硅块切割成符合要求的硅片，线切割是由导轮带动细钢线高速运转，由钢线带动砂浆形成研磨的切割方式。

以生产工艺划分，金刚石线可以分为电镀金刚石线和树脂金刚石线。金刚石切割线是通过一定的方法，将金刚石镀覆在钢线上制成，通过金刚石切割机，金刚石切割线可以与物件间形成相对的磨削运动，从而实现切割的目的。

金刚石线是用复合电镀的方法将高硬，高耐磨性的金刚石微粉固结在钢丝基体上，而制成固结磨料金刚石锯线。在切割过程中90%的抗拉强度来自钢丝线，因此钢丝线对金刚石线至关重要。

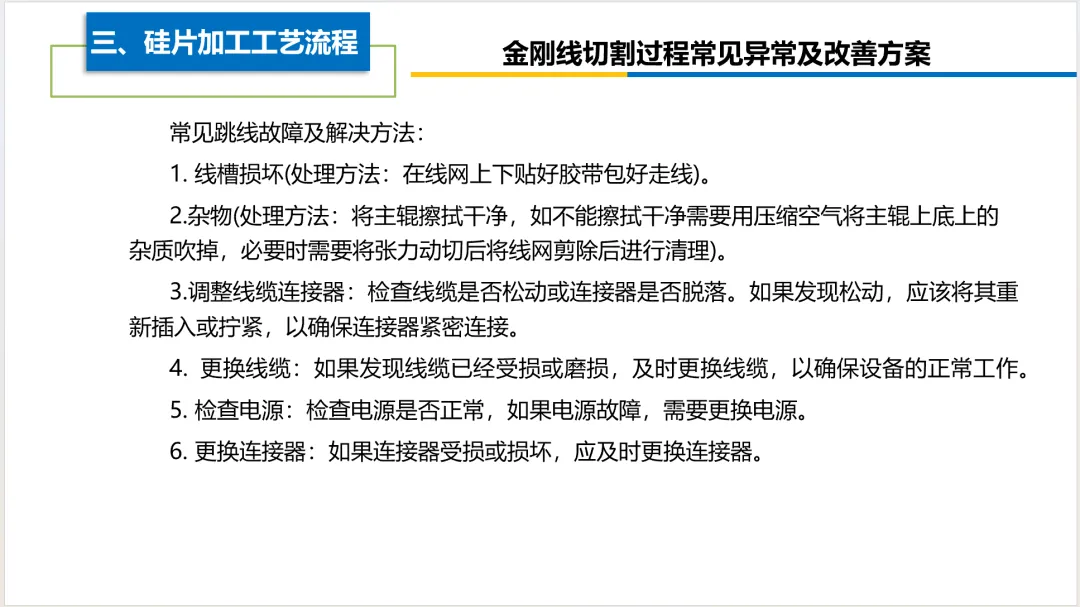

任何设备都要做到及时维护保养，才能保证生产的顺利进行

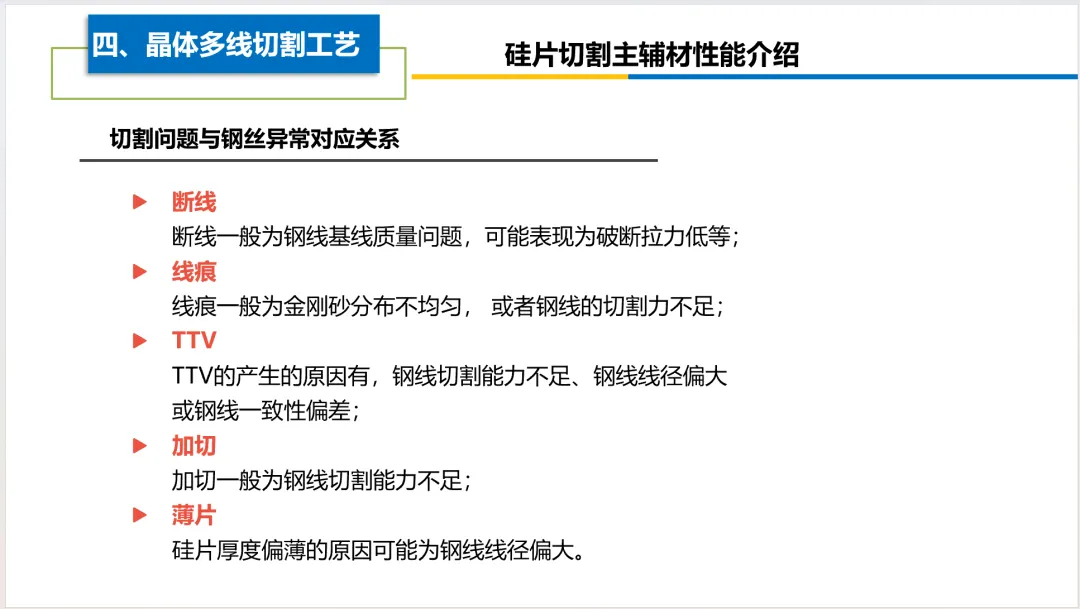

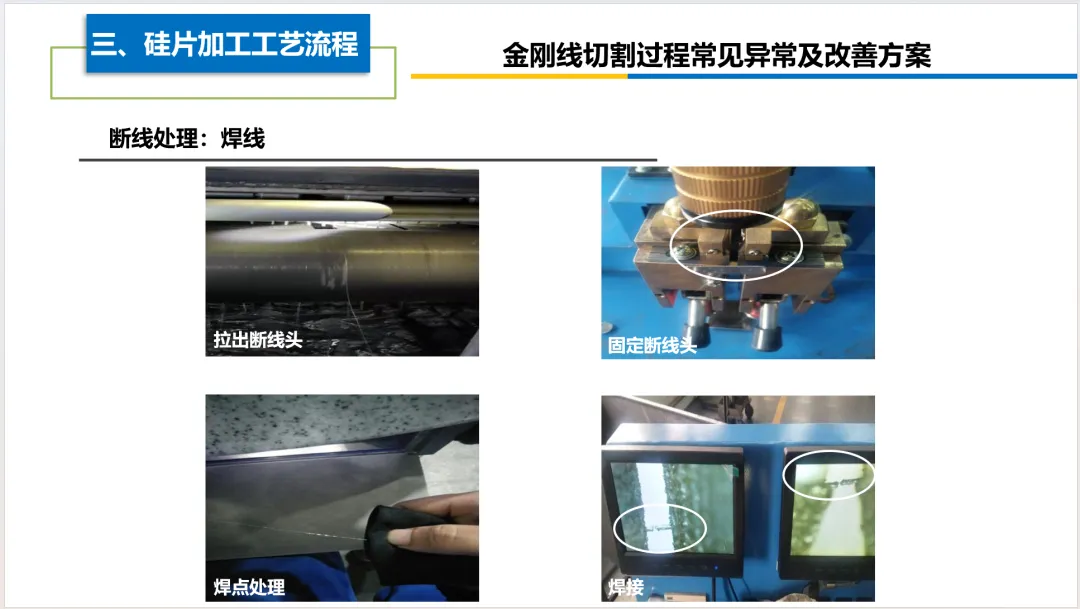

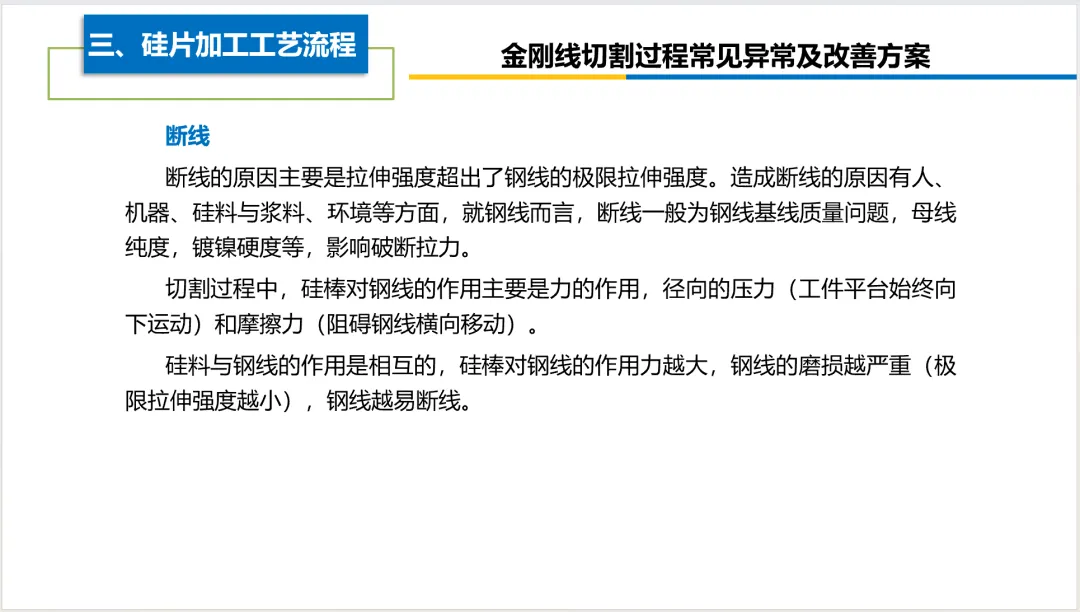

切割过程中，硅棒对钢线的作用主要是力的作用，径向的压力（工件平台始终向下运动），摩擦力（阻碍钢线横向移动）；不同的硅料，对钢线作用力不同，多晶存在晶界，晶界的组成很复杂，由于硬度等关系，对钢线的作用力是变化，瞬间超出极限拉伸强度的可能性较大，多晶比单晶更易断线。

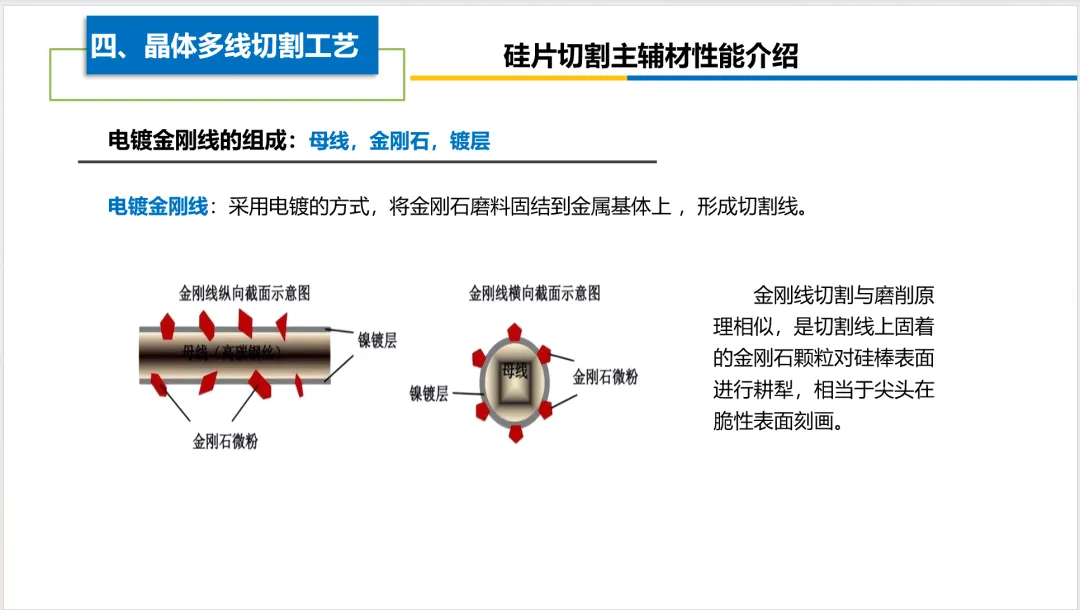

母线

金刚石载体，碳钢材质，纯度影响断线率，直径影响出片数

金刚石

金刚石颗粒大小、形貌圆度直接影响切割能力

镀层

镍层将母线包裹，金刚石镶嵌在镍层中。镍层厚度影响金刚石出刃高度和出刃率，镍层硬度影响断线

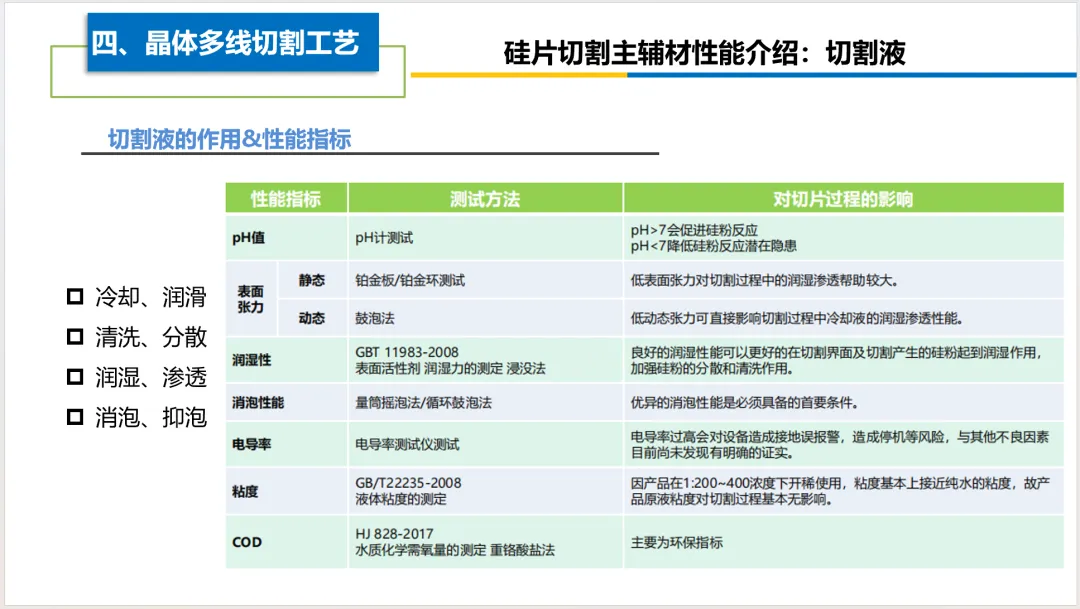

硅片切割液、硅片清洗剂为光伏行业重要辅材，光伏硅片切割液、清洗剂属于电子化学品的细分产品，产品主要用于在硅片切割环节，旨在提升切割效率，具有润滑、冷却、清洁等特性，能够有效提高硅片生产良率，从而优化光伏硅片的生产质量。

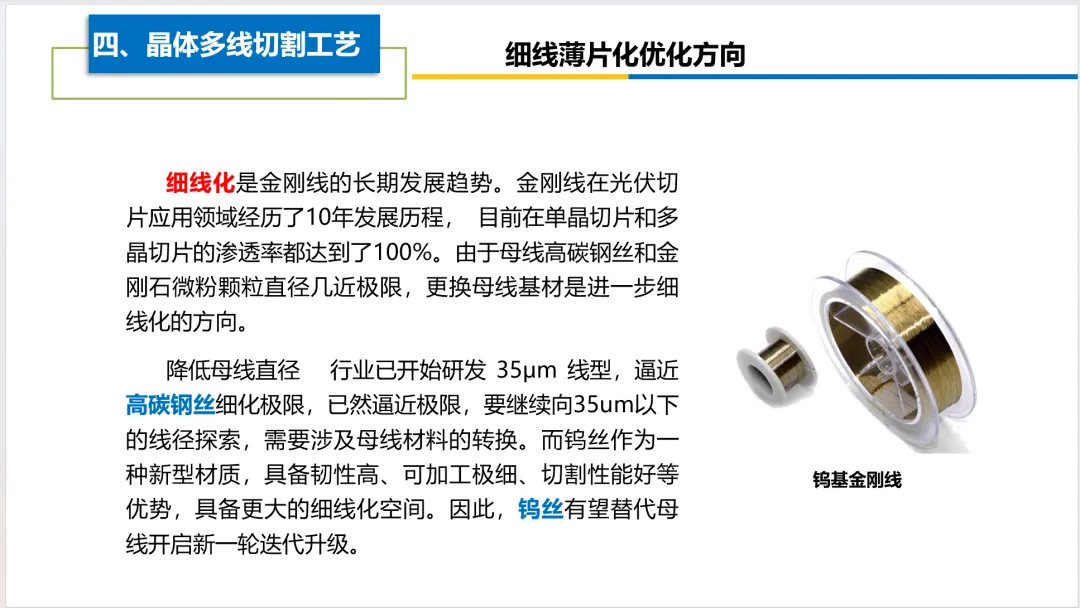

大尺寸化则对金刚线的切割能力、抗拉强度有更高要求，钨丝抗拉强度高、断线率低，能够跟随硅片大尺寸化的发展趋势。

从切割方式来看，钨基金刚线切割是切削加工，类似于磨，即是将金刚石采用粘接和电镀的方式固定在直拉钨丝上进行高速往返切削；砂浆的切割方式是游离式的切割模式，靠悬浮液的悬浮碳化硅，再通过线网的带动，进行磨削切割。

从切割速度来看，金刚线的切割速度更快，主要原因是：与砂浆磨料相比，金刚石参与磨削切割的机会更大，而且还能减少了磨料之间的相互作用；金刚线的金刚石的运行速度与切割线一致，而砂浆的运行速度低于切割线；金刚石的硬度较高，切割能力较强。

从成品率来看，钨基金刚线的出片率更高，主要是因为其线径小和破断力高，更不会损伤硅片，同时能降低硅片的损失率。而砂浆在切割硅片时，游离磨料很容易出现聚集的情况，进而导致硅片破碎率和损失率升高。

从产品质量上来看，使用钨基金刚线切割的硅片比使用砂浆切割的硅片的质量更高，主要体现在硅片的表面更光滑和厚度更均匀。

随着光伏硅片薄片化需求不断增加，钨丝金刚线的发展已成为了必然的趋势。

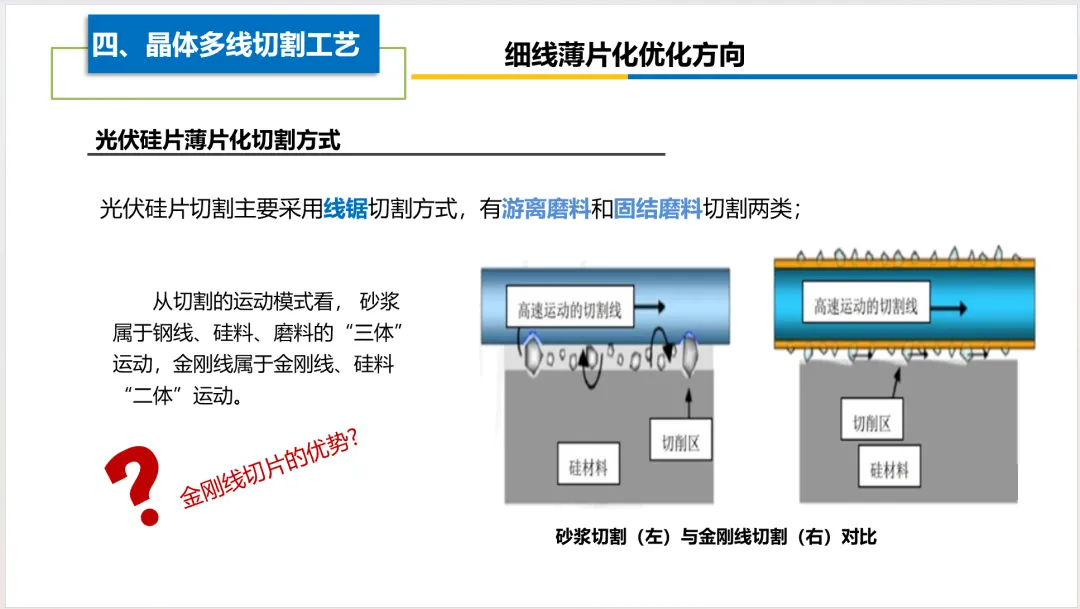

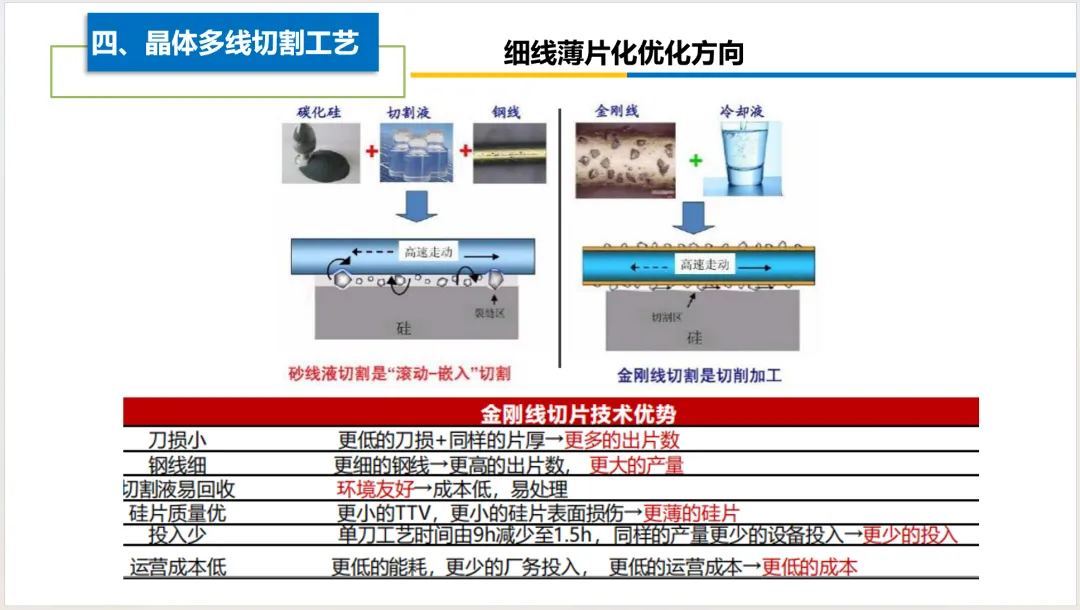

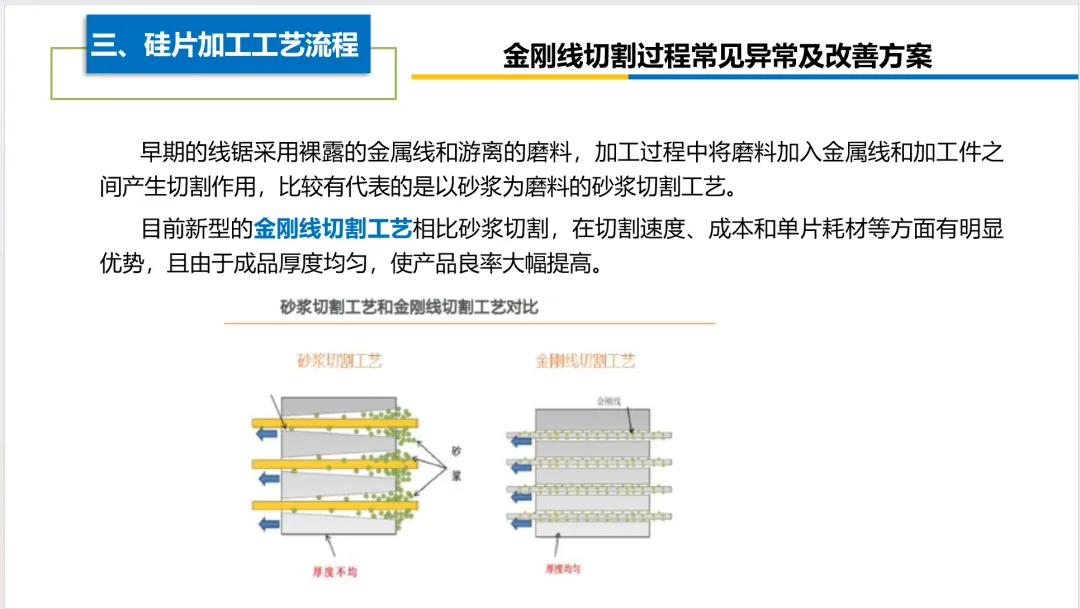

砂浆切割（左）与金刚线切割（右）原理

a. 游离磨料切割以砂浆切割为代表，通过钢线、游离液体磨料和待切割材料三者间的相互摩擦作用进行切割；

b. 固结磨料切割用金刚线（金刚石粉固定在钢线上）对材料进行切割；

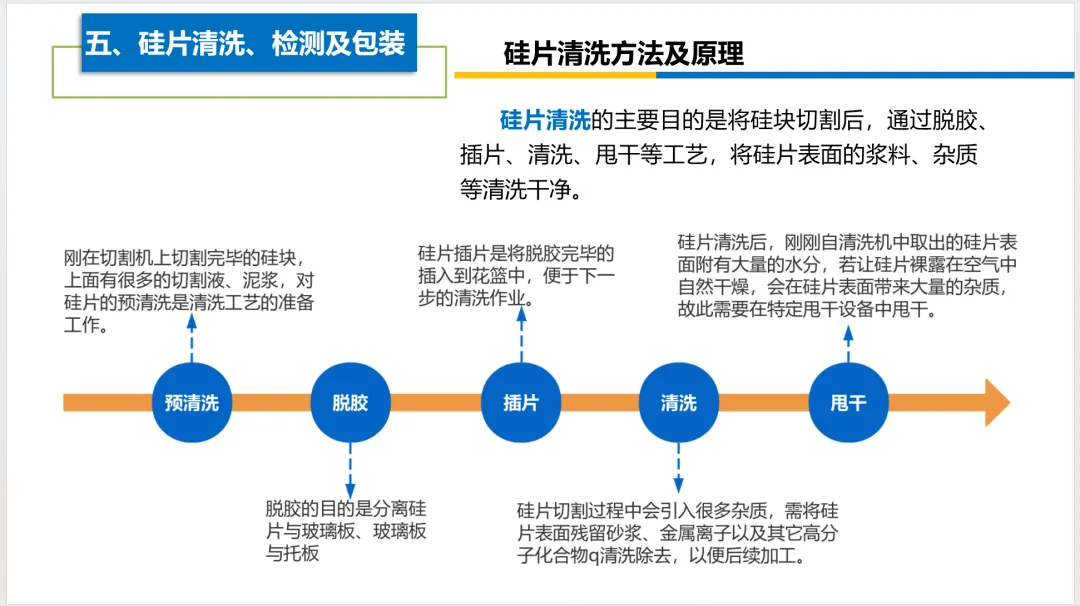

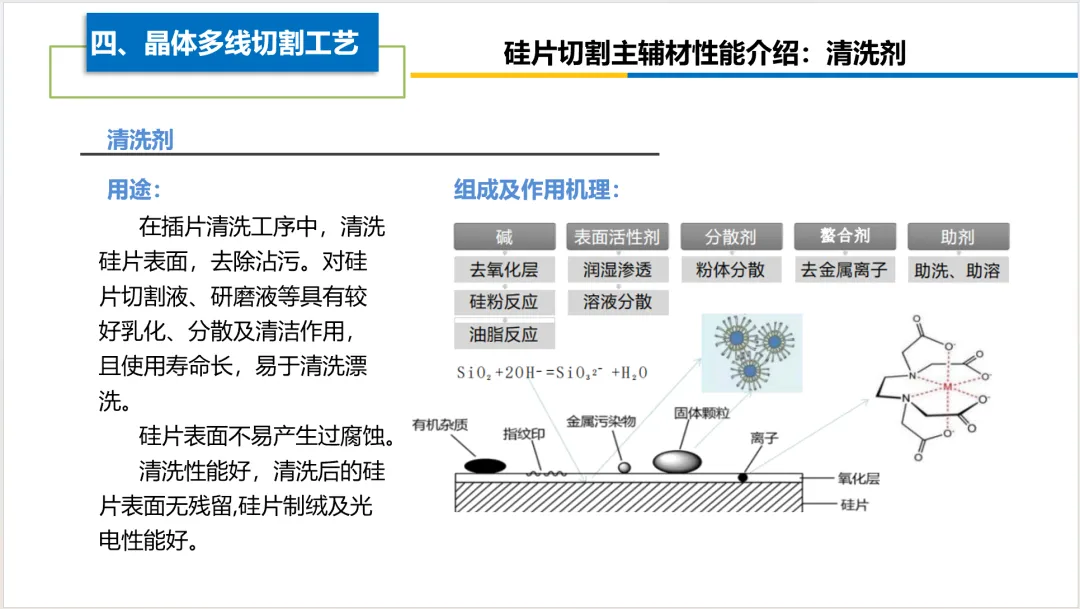

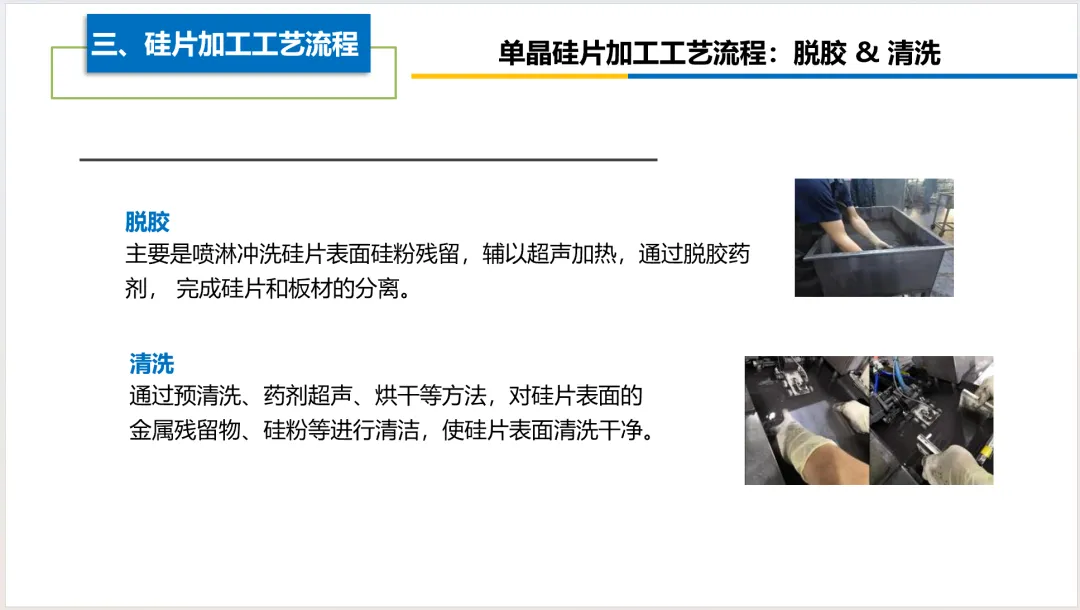

硅片清洗工艺中，涉及到预清洗、脱胶、插片、清洗、甩干五道工序。

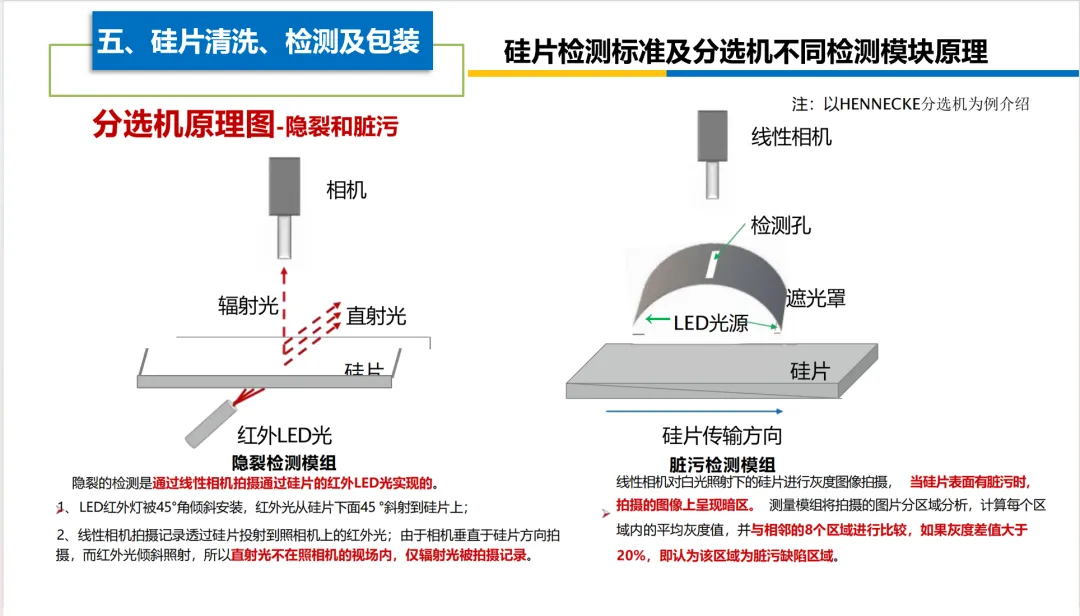

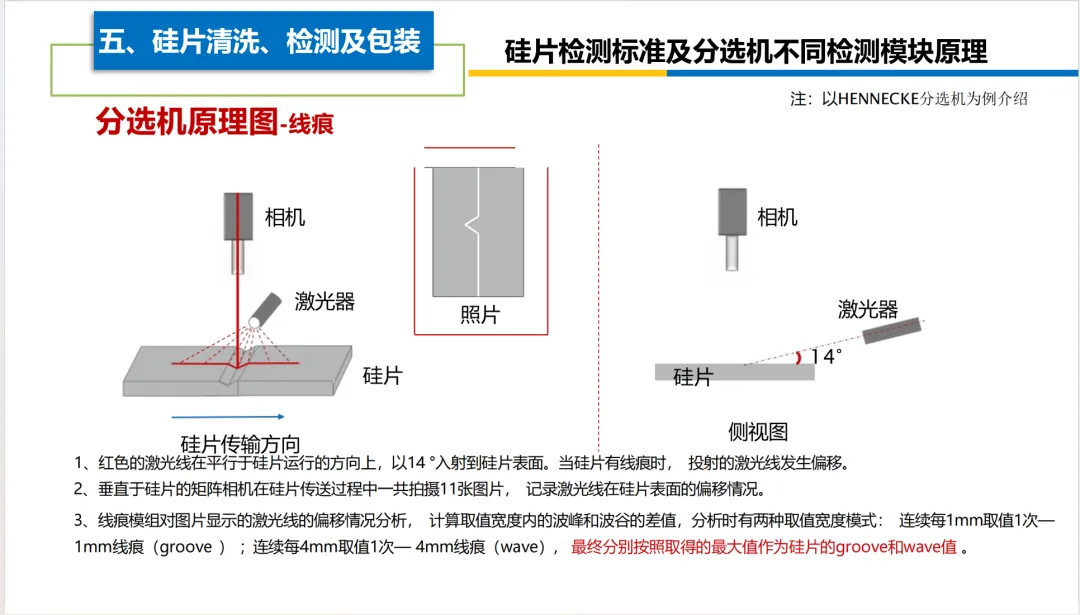

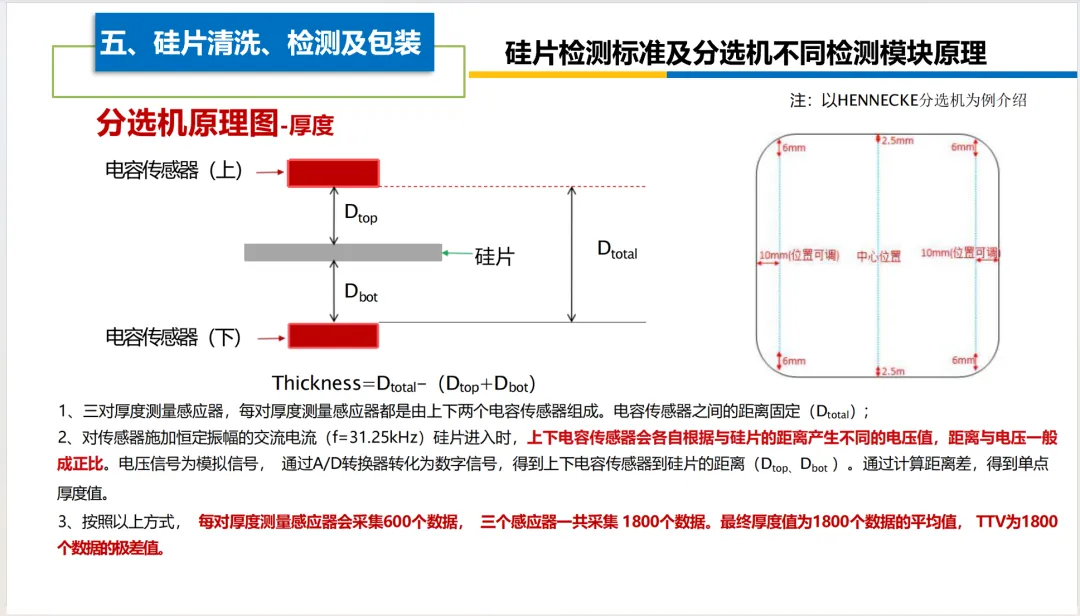

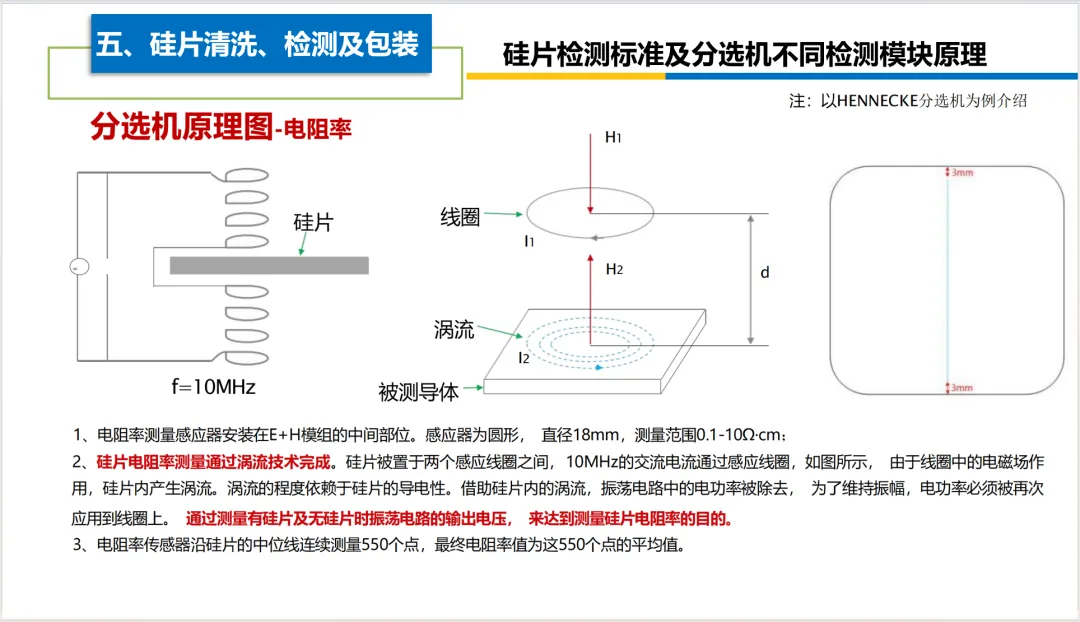

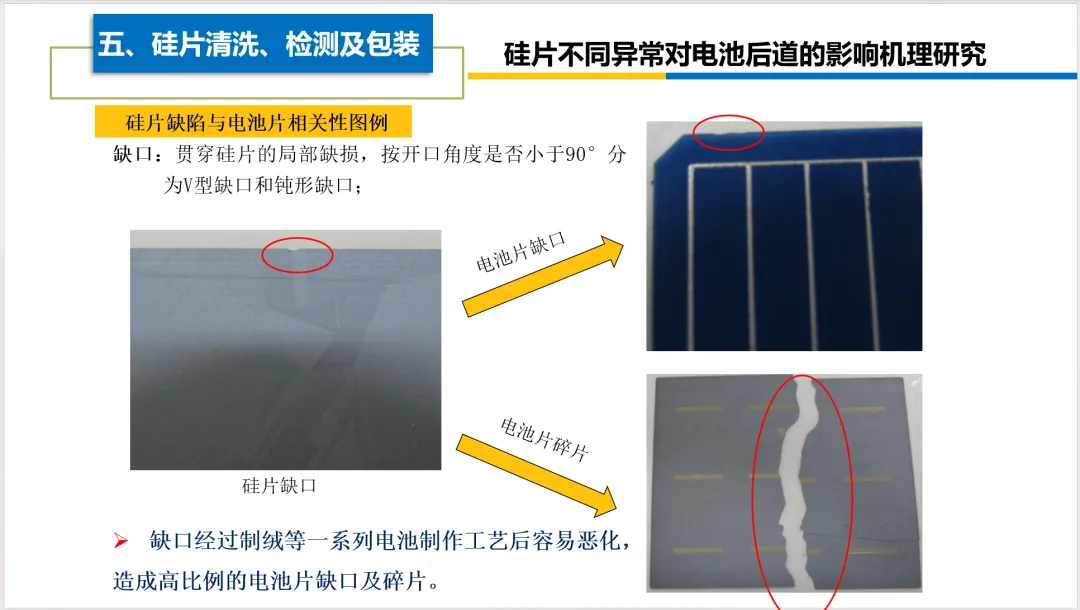

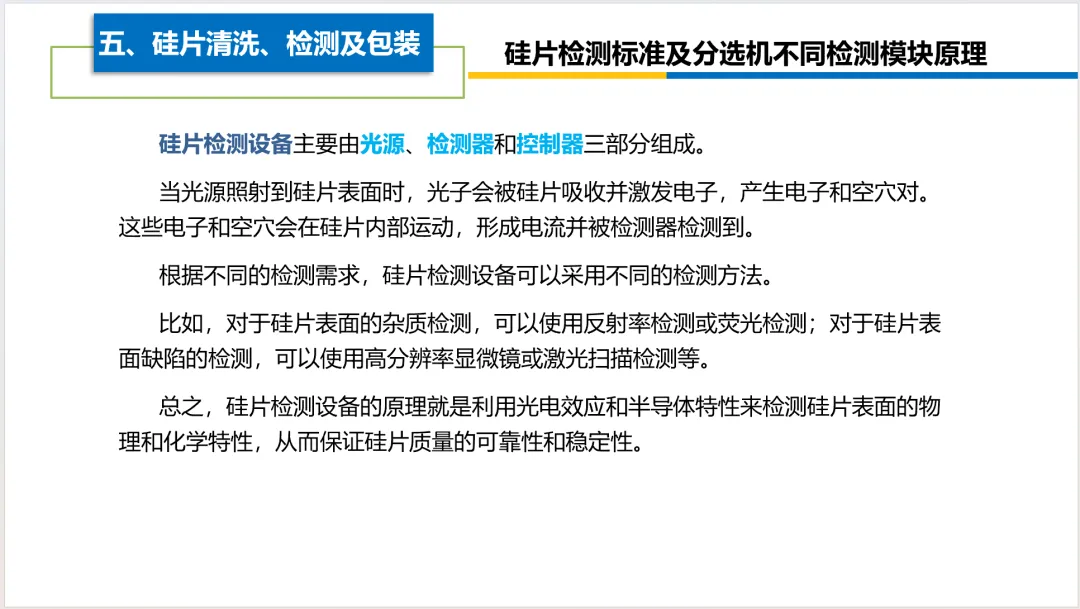

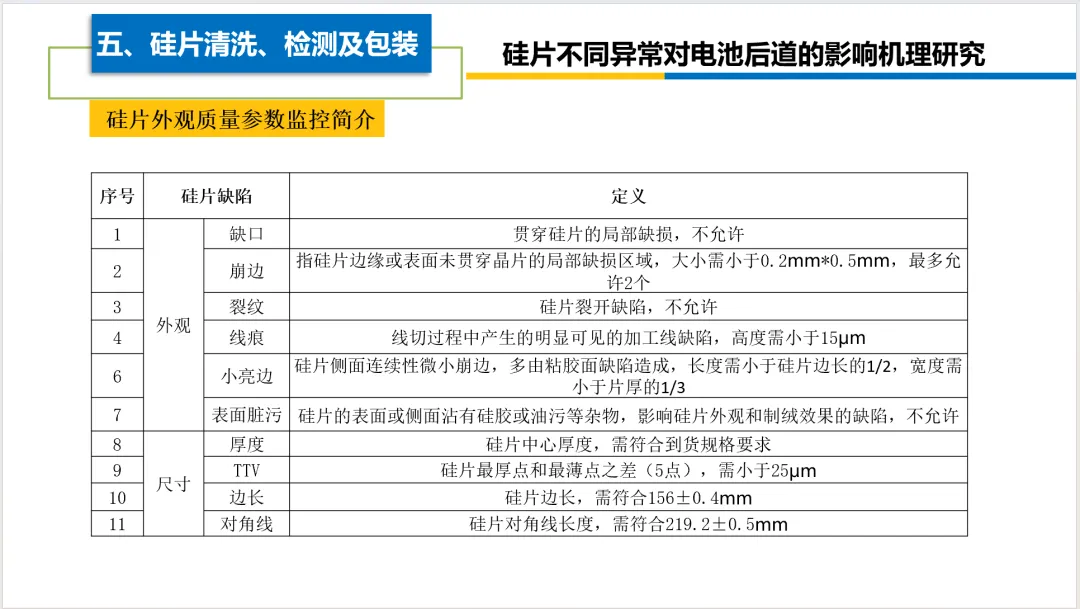

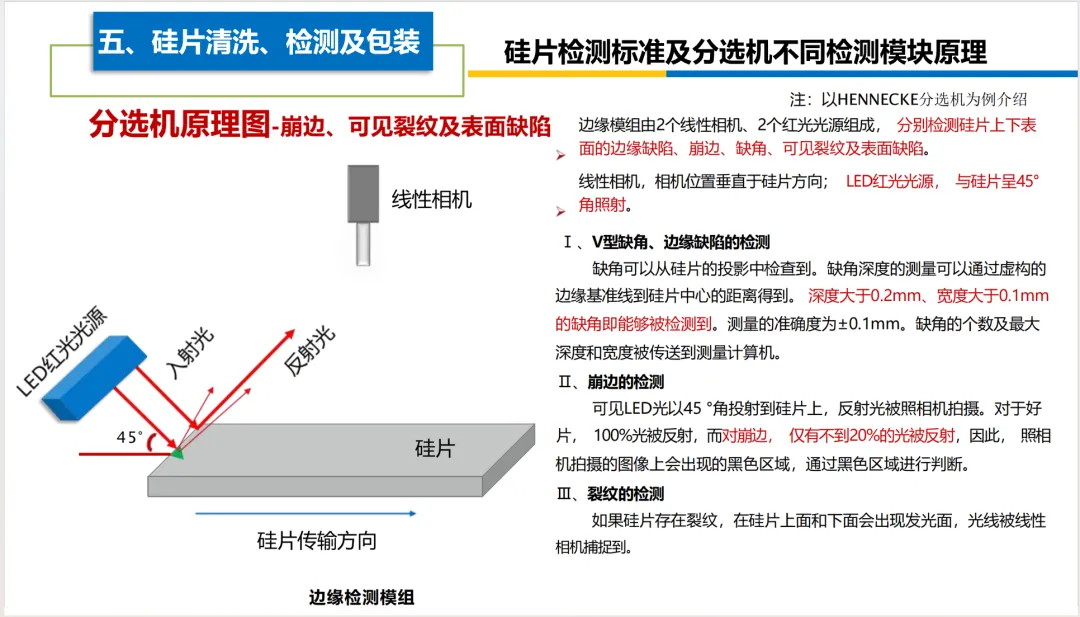

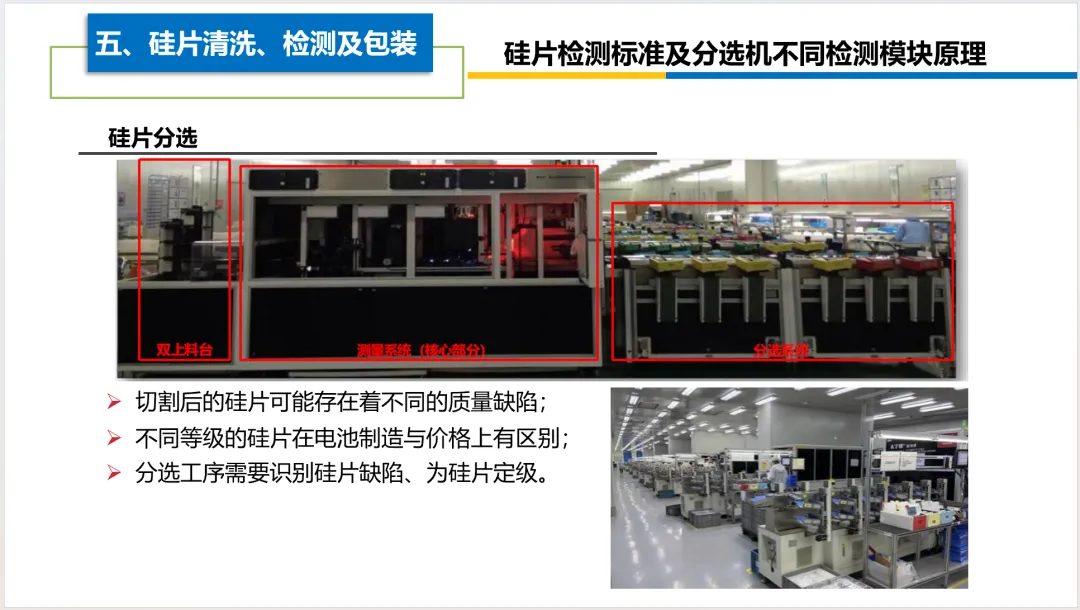

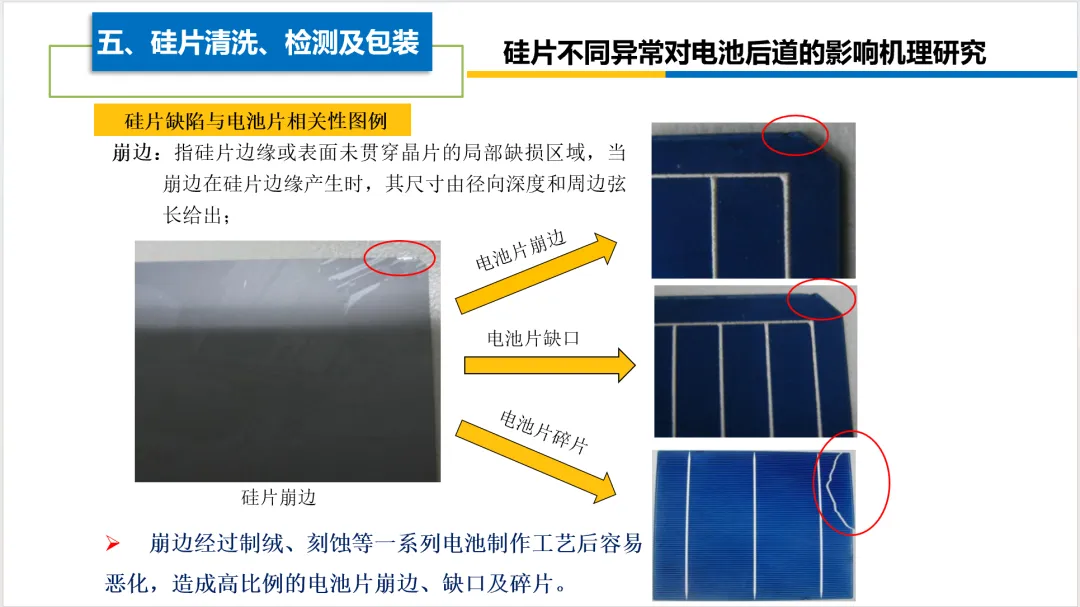

质量检测、厚度检测、隐裂检测、工业问题诊断、表面有机物检测、电阻率检测、压阻系数、表面粗糙度检测、反射率检测、翘曲度检测、微量元素检测、碳氧含量检测、结晶度检测等。

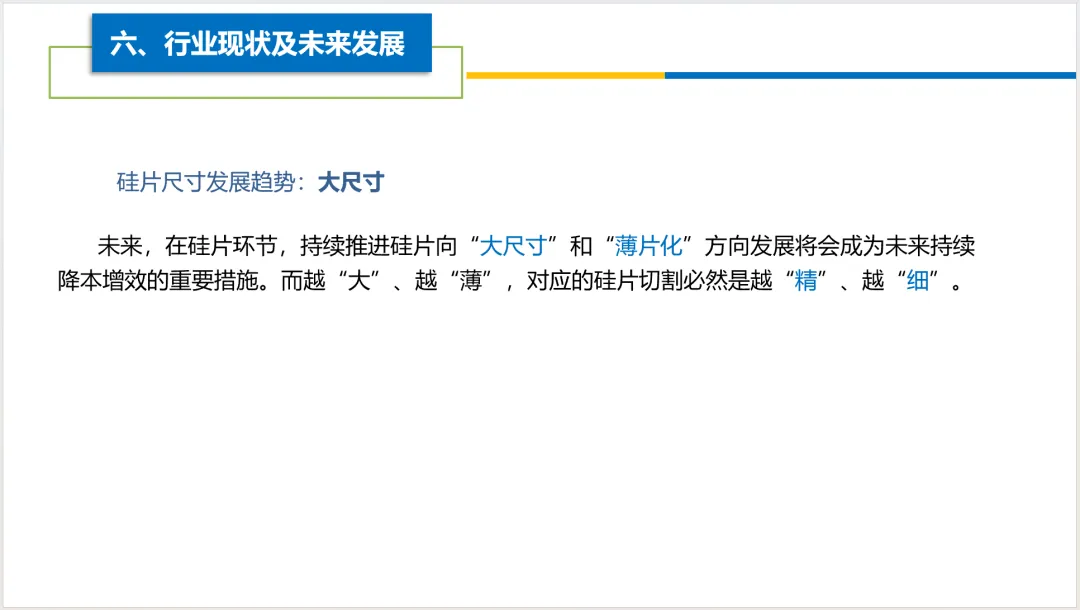

降本提效是光伏行业的永恒主题。在双碳政策目标加持下，能源结构转型加速，光伏行业需求持续旺盛，然而供给端相对紧缺，利润端承压，降本增效势在必行。

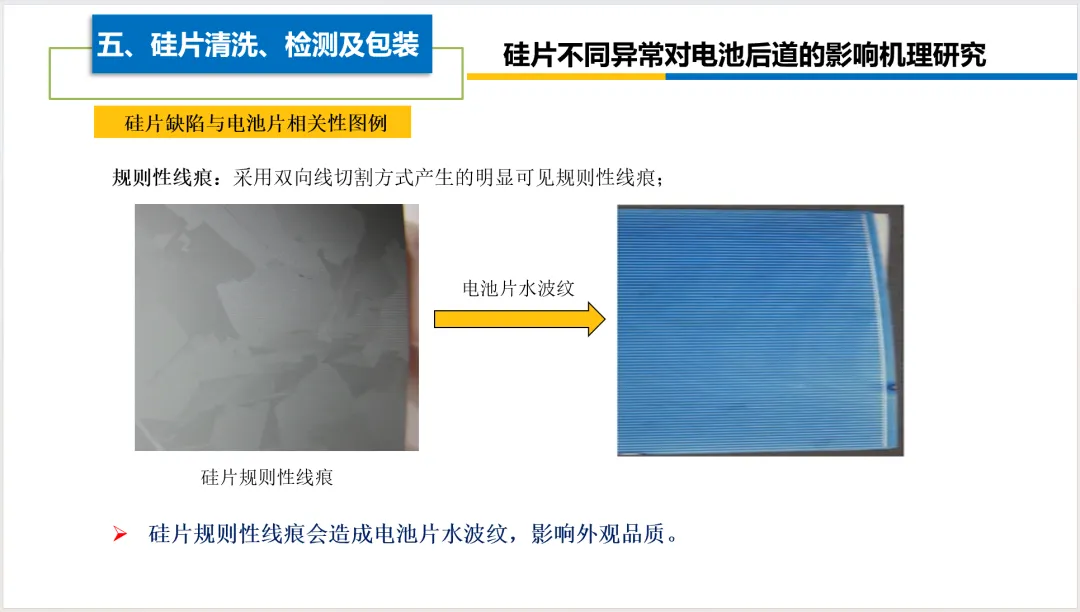

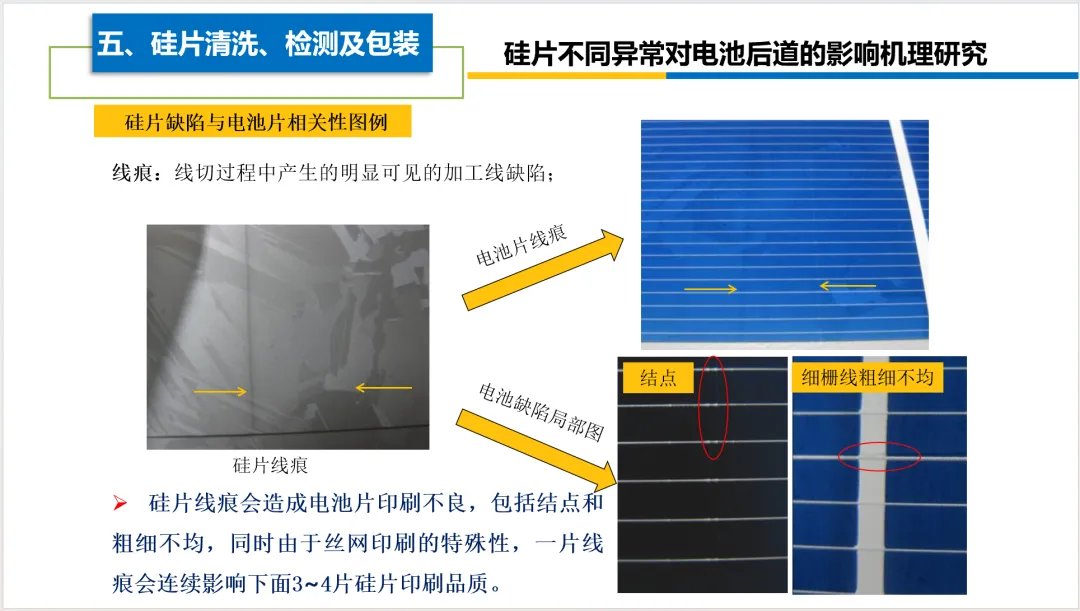

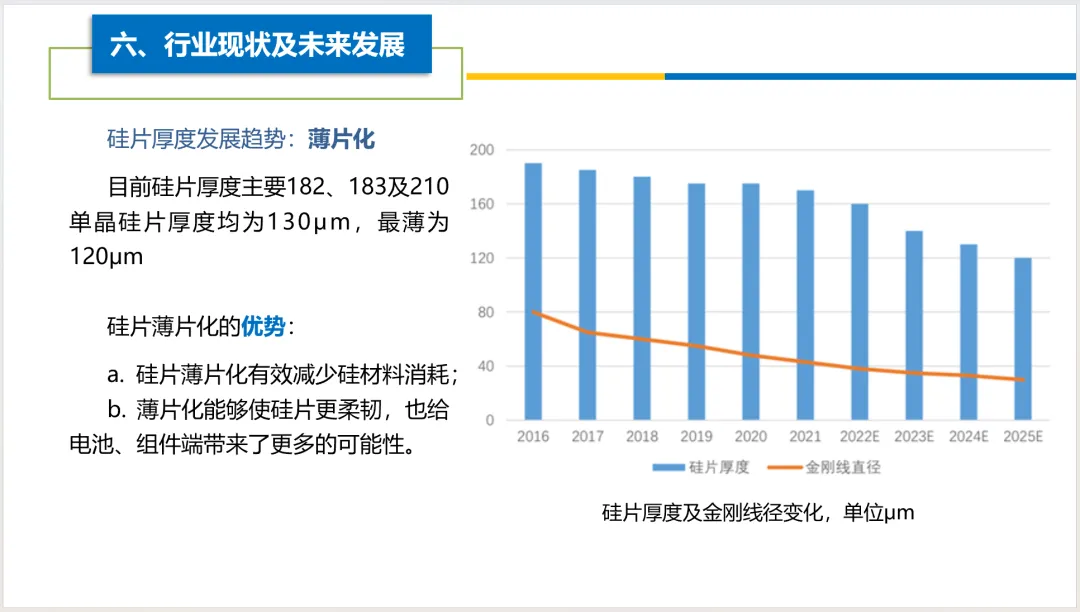

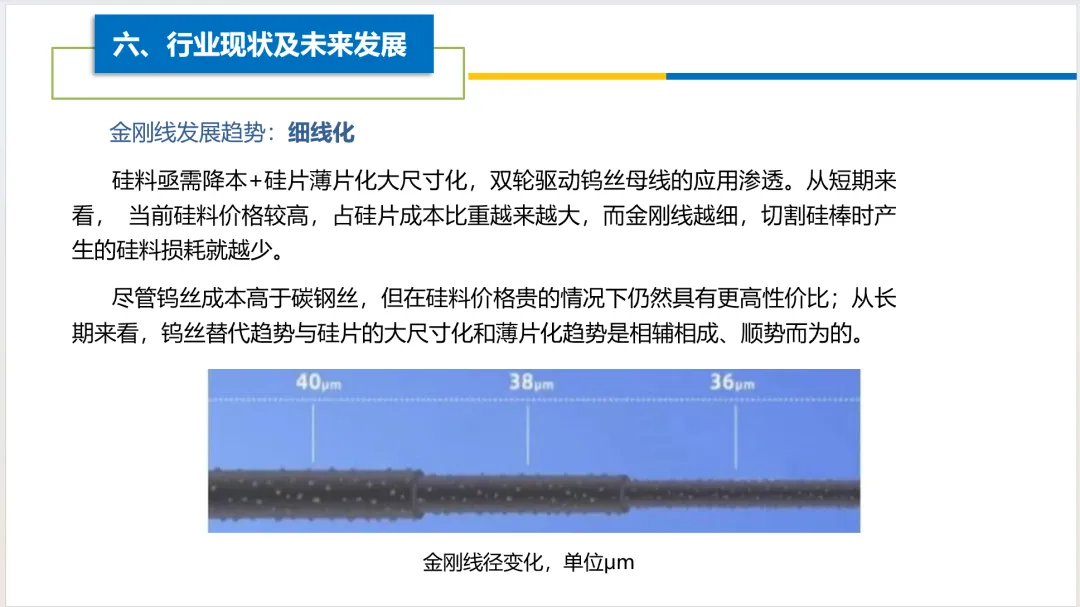

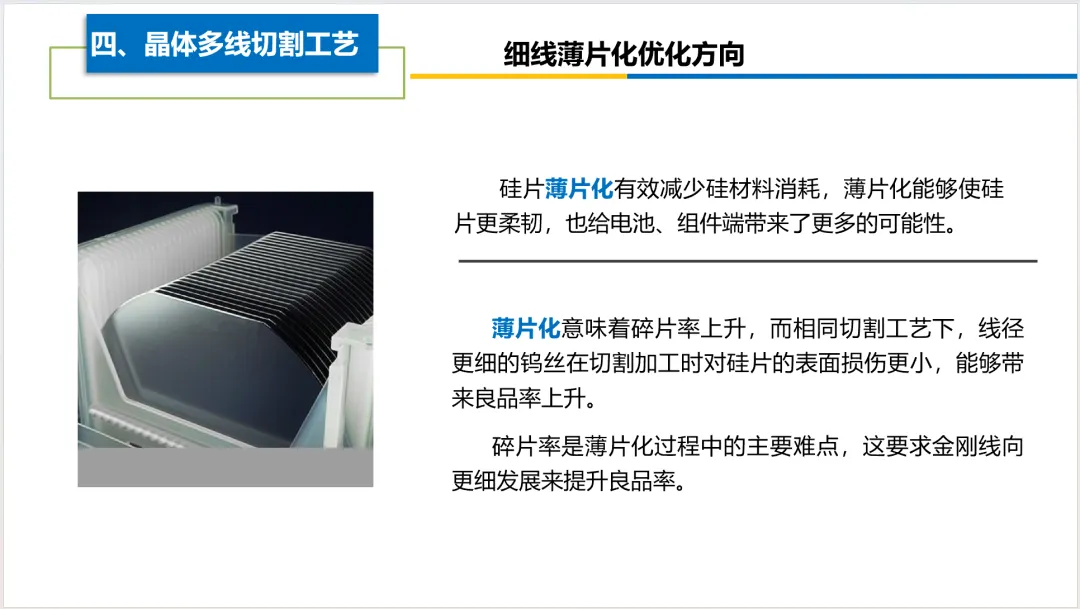

在当前硅片大尺寸、薄片化技术趋势下，金刚线细线化成为多数切片厂家降低硅片成本的主要方式之一。金刚线线径越细，锯缝越小，切割时因锯缝造成的硅料损失就越少，同样一根硅棒可切割加工出的硅片数量也越多，金刚线母线直径在80μm→43μm→40um→38um左右，相应降低了切割料损。从砂浆切割过渡到金刚线切割，硅片表面线痕深度有了很大幅度的降低。

金刚线线径越细，锯缝越小，切割时因锯缝造成的硅料损失就越少，同样一根硅棒可切割加工出的硅片数量也越多，金刚线母线直径在80μm→43μm→40um→38um左右，相应降低了切割料损。
