硬件工程师AI工具实操入门

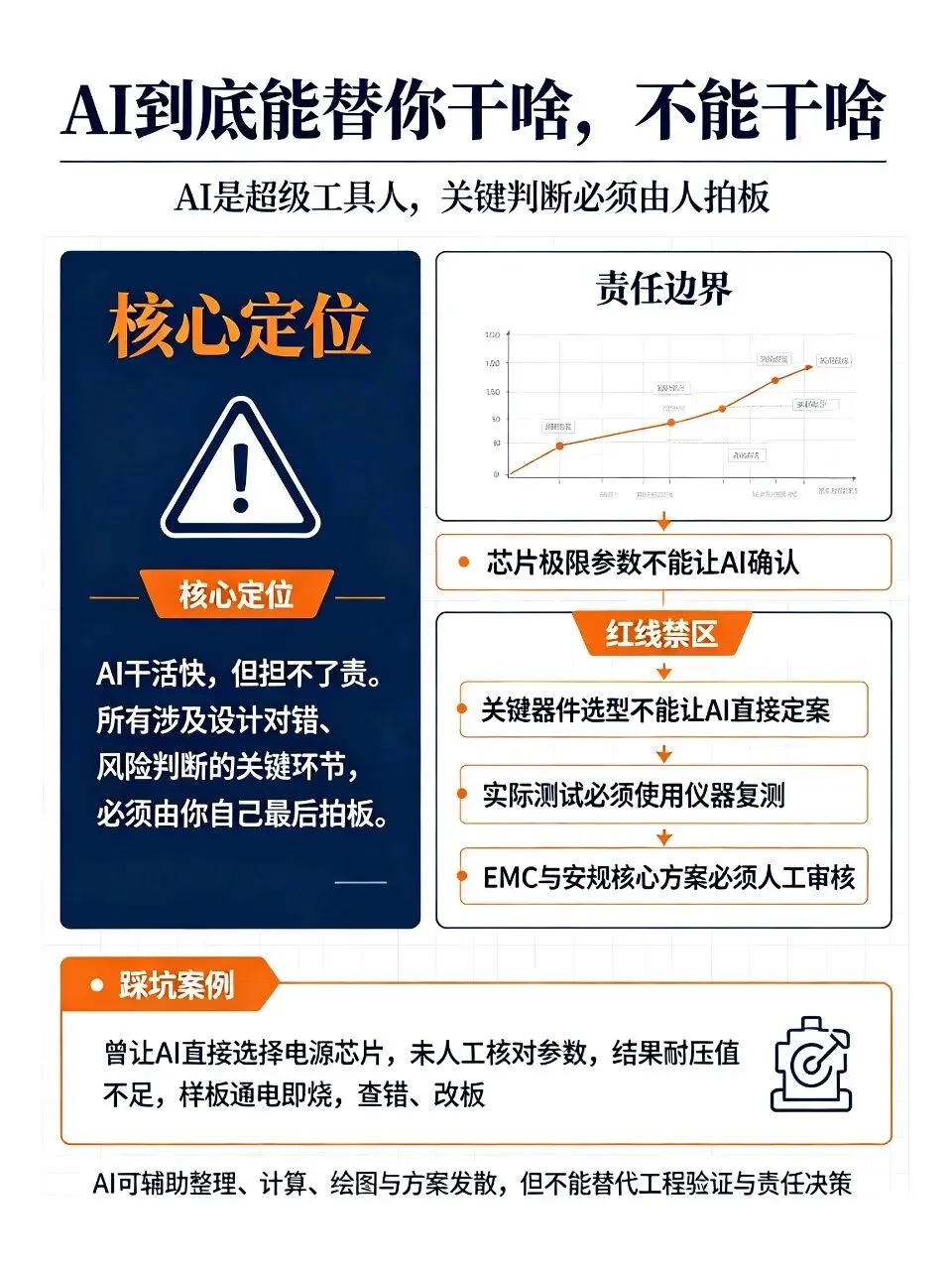

一、先搞清楚：AI到底能替你干啥，不能干啥

1.‌核心定位‌：说白了AI就是你的超级工具人，干活快但担不了责，所有涉及设计对错、风险判断的关键环节，必须你自己最后拍板。

2.‌红线禁区‌：这几件事绝对不能让AI自己来：芯片的极限参数不能让AI确认、关键器件选哪个不能让AI说了算、实际测试得你自己用仪器测、EMC/安规这种核心方案不能让AI直接定版。

💡 踩坑案例：之前刚开始学习用AI，让AI直接选了电源芯片，没自己核对参数，结果芯片的耐压值不够，打样出来的板子一通电就烧，前后查问题和修改设计以及重新打样多花了两周多的时间。

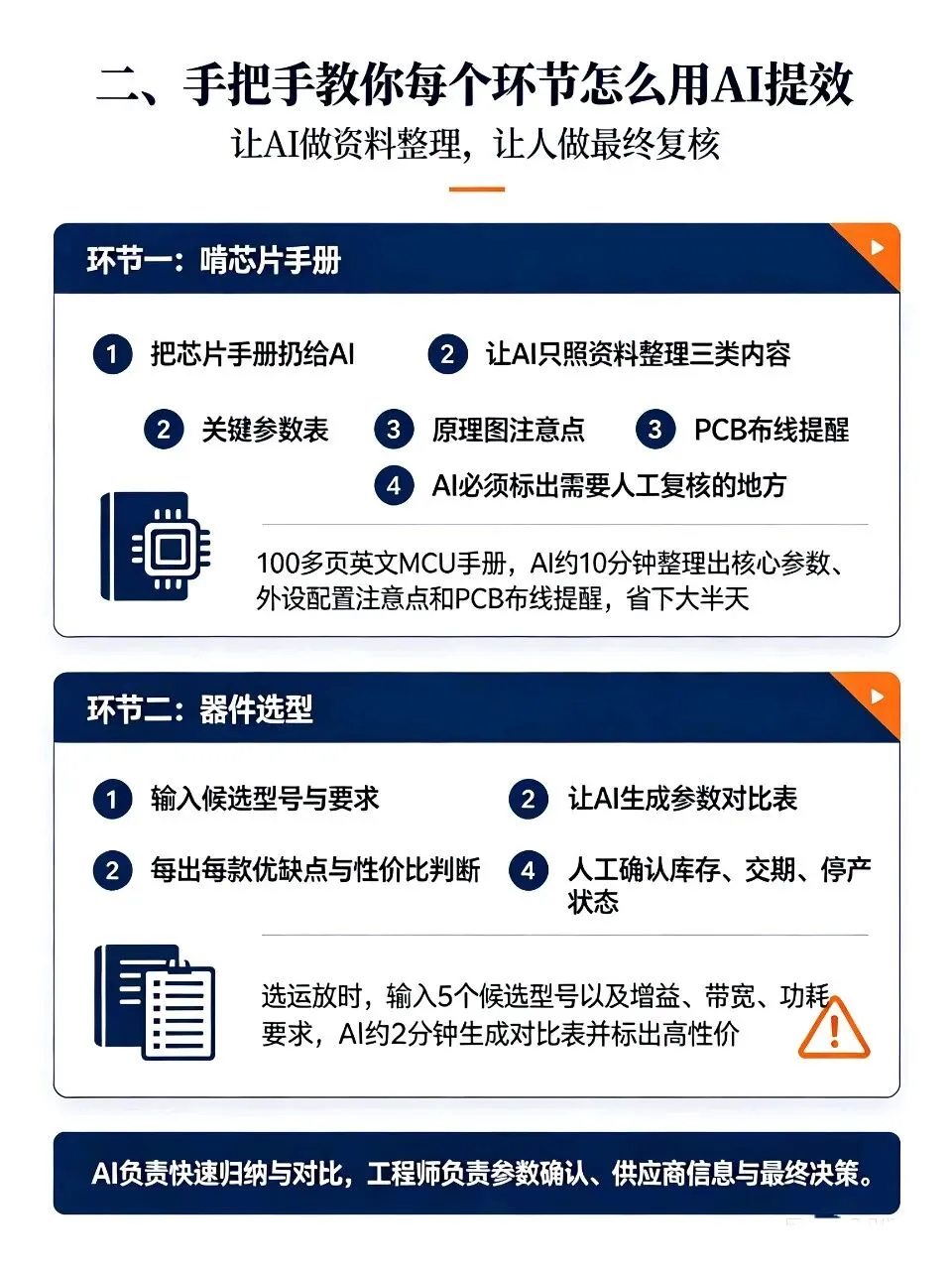

二、手把手教你每个环节怎么用AI提效

1.‌啃芯片手册环节‌：把芯片手册扔给AI，让它只照着这份资料整理出「关键参数表、原理图要注意的点、PCB布线提醒」，还要标出来哪些地方得你再核对一遍，原来要啃几个小时的手册，现在十几分钟就能看完重点。

💡 实操例子：一个100多页的MCU手册，还是英文的，扔给AI之后10分钟就可以整理好了核心参数、外设配置注意点还有PCB布线的提醒，可以省下大半天的时间。

2.‌器件选型环节‌：把你挑的几个候选型号和要求告诉AI，让它自动做个参数对比表，把每个型号的好坏都列出来，省得你自己一个个查参数对比。不过最后库存、交期、有没有停产这些信息，得去供应商官网再确认一遍。

💡 实操例子：之前选运放的时候，我把5个候选型号和增益、带宽、功耗这些要求告诉AI，它2分钟就做了个对比表，还直接标出了哪款性价比最高，最后我只去官网确认了下交期就定了。

3.‌PCB设计环节‌：用带AI功能的EDA工具比如Cadence Allegro X AI，原来复杂板子要布3天的线，现在1小时就能搞定，你只需要盯着高速信号阻抗匹配、电源散热这些核心地方就行。这个环节目前自己是没有做过的，只是听师兄说起。

4.‌调试和写文档环节‌：把测试数据导给AI，它能自动生成趋势图，把异常的地方标出来，还能帮你整理BOM清单、写测试报告的初稿，你只要改改不对的地方就行。

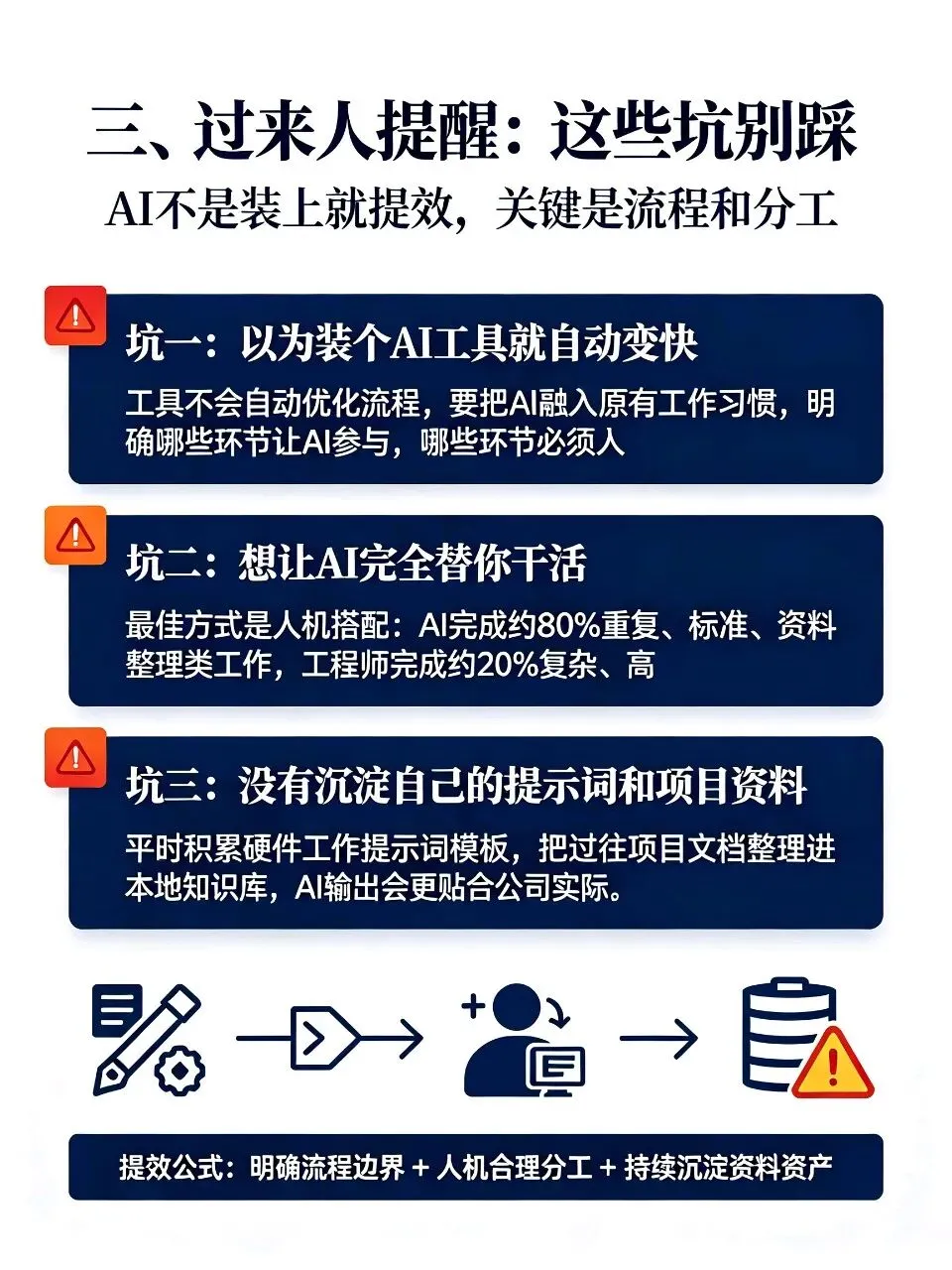

三、过来人提醒：这些坑别踩

1.别以为装个AI工具就自动能变快，得跟着改你的工作流程，让AI融入你原来的干活习惯里，不然反而多了个麻烦。

2.别想着让AI完全替你干活，最好的方式是人机搭配：AI干80%重复的、有标准的活，你干剩下20%复杂的、容易出问题的活。

3.平时攒点适合硬件工作的提示词模板，把你以前做过的项目文档导到本地知识库里面，这样AI给你的结果会更贴合你们公司的实际情况。
