夜雨聆风一、两种晶体，一个叫"控光"，一个叫"控声"
铌酸锂（LiNbO₃）和钽酸锂（LiTaO₃）都是人工合成的铁电单晶，名字里带"锂"，但跟电池没有关系。它们强在同时拥有压电、电光、声光、非线性光学和铁电五重特性，这在材料界很少见。
简单分工：铌酸锂的核心能力是电光效应（普克尔斯效应），外加电场会让折射率线性变化，等于一扇由电信号控制的高速光闸门——适合做光通信调制器。钽酸锂的声学性能和温度稳定性更好——适合做手机里的声表面波滤波器基片。
铌酸锂 LiNbO₃
强电光/非线性光学效应
主战场：高速光调制器（光通信）
延伸：AR/VR光波导、量子光学、PPLN
形态：体材料晶圆 + 薄膜（TFLN）
钽酸锂 LiTaO₃
优异声学性能、温度稳定性好
主战场：声表面波滤波器（射频前端）
延伸：TC-SAW / TF-SAW（POI衬底）
形态：体材料晶圆 + 薄膜（LTOI/POI）
一个细节值得留意：这两种材料的原料端并不安稳。铌资源92%集中在巴西，中国对外依存度超过70%；钽的供给高度集中于刚果（金）。2026年以来五氧化二钽价格从1600元/公斤涨到4000-6000元/公斤，涨幅超138%，直接推高了钽酸锂晶圆的成本，也让铌酸锂路线的成本优势显出来。
二、生产工艺：从矿石到纳米薄膜，五步走
整条链路可以拆成五步，每一步都有硬门槛。
第一步：原料合成
高纯五氧化二铌（或五氧化二钽）与高纯碳酸锂按化学计量比混合、压块、烧结，生成铌酸锂前驱体。杂质要求做到ppm级，水分、阴离子含量都有硬指标。原料纯度直接决定后面晶体的光学损耗。
第二步：单晶生长（提拉法）
主流工艺是1918年提出的提拉法（Czochralski法）。原料在铂金坩埚里加热到1250-1280℃完全熔融，籽晶接触熔体表面后缓慢提拉、旋转，熔体原子沿同一晶向附着凝固，约十几天长成一整根圆柱晶锭。中国规模化生产多用电阻加热（硅碳棒），海外多用感应加热。
难点在大尺寸。6英寸以上单晶生长面临温度场调控、继承性缺陷、热应力开裂等问题，整炉报废风险高、扩产周期长。目前国内天通股份可做4-12英寸晶棒，12英寸光学级2026年6月完成研发验证。
第三步：后处理与晶圆加工
晶锭先退火，再做极化（单畴化）把多畴晶体变成单一铁电畴，然后切割成晶圆毛片，经倒角、研磨、抛光（单面或双面）、清洗，得到最终晶圆。晶体分为同成分（congruent，[Li]/[Nb]≈0.945，工业主流）和近化学计量比（stoichiometric，电光系数更大、矫顽场更小，但生长更难）两类。
第四步：薄膜化（产业价值最高的一步）
体材料铌酸锂器件是厘米级，集成度低。薄膜化把单晶做到几百纳米厚，器件缩到微米级，驱动电压从5-10V·cm降到0.5-2V·cm（VπL），带宽却能拉到120GHz以上。主流路线是Smart Cut（键合+离子注入剥离）：
① 离子注入：向铌酸锂晶圆内部注入He⁺/H⁺轻离子（剂量10¹⁶-10¹⁷ ions/cm²），在设定深度埋一层"剥离线"
② 键合：把晶圆与带SiO₂缓冲层的硅衬底贴合（亲水键合或表面活化键合）
③ 退火剥离：300-500℃退火，沿弱化层剥离出300-900nm单晶薄膜
④ CMP抛光：去除表面损伤层，粗糙度做到0.1nm以下
⑤ 器件加工：光刻、低损耗刻蚀、包层沉积、电极制作、切割封装
Smart Cut最早是法国Soitec为SOI硅晶圆开发的，后来被移植到铌酸锂上。薄膜晶圆的典型结构是"铌酸锂膜（约300nm）/氧化硅（约2μm）/硅衬底（约500μm）"，业内叫LNOI。天通股份同时具备键合+剥离和键合+减薄两条路线；济南晶正用Smart Cut工艺做到全球率先量产。
第五步：调制器芯片加工
薄膜晶圆再经光刻+物理轰击刻蚀（或CMP）做出微米级光波导，沉积金属电极，光纤耦合封装，才算成品。整套工序90多道，四大壁垒：Smart Cut薄膜厚度均匀性要纳米级控制、光波导刻蚀误差要几纳米以内、铁电畴极化反转要均匀、超高频封装不能吃掉带宽。全球能做4-8英寸全尺寸、声学级+光学级全品类薄膜晶圆的企业不超过5家。
TFLN调制器当前良率仅约20%，单片成本约为硅光的7倍。铌酸锂与硅热膨胀系数差异大，宽温环境键合界面容易分层。"减小尺寸、提高良率"是下半场的全部课题。
三、技术路线之争：光通信看TFLN，射频看TF-SAW
光通信：三条调制方案的对决
3.2T光模块的单通道速率要上400G，硅光和InP都够不着，TFLN成了唯一选项。中金、华泰、国盛、中信都给出类似判断。2026年8月的产业信号比预期更快：谷歌2.4T Coherent-Lite第一代方案大概率直接落地TFLN（原计划二代才导入），英伟达Scale-Out相干ZR也将TFLN列为首选。技术商用节奏整代前移。

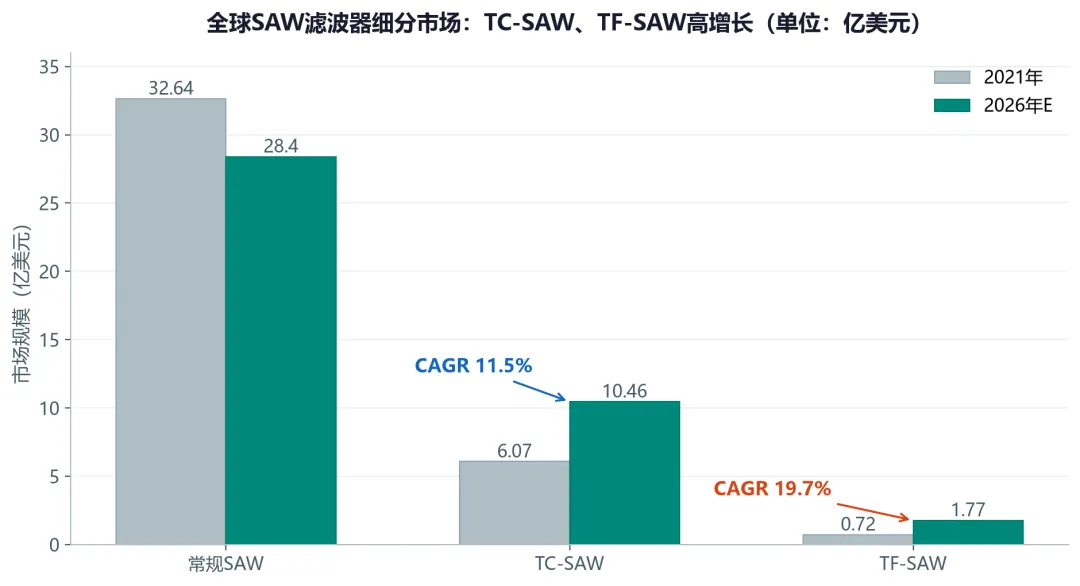

射频：SAW的三代演进
滤波器占射频分立器件价值量的53%，是体量最大的单品类。TF-SAW的专利战已经开打：法国Knowmade 2026年报告显示，村田手握239个有效TF-SAW专利族，高通以62个排第二，其余是长尾。中国玩家锐石创芯、好达电子、星曜半导体、华为、新声半导体、左蓝微电子、中电科、三安光电等正在快速积攒专利，但大多还是国内审中状态。未来三到五年，把审中专利转成高质量授权专利、绕开村田的层叠结构专利，是国产TF-SAW的硬仗。
BAW/FBAR在高频段仍有优势，XBAR（横向激发体声波）还在产业化验证期。TF-SAW不会全面替代谁，它的作用是拓宽SAW的适用范围，让高频、低损耗、低温漂的滤波需求多一个低成本选项。
四、市场前景：几个数字把空间讲清楚

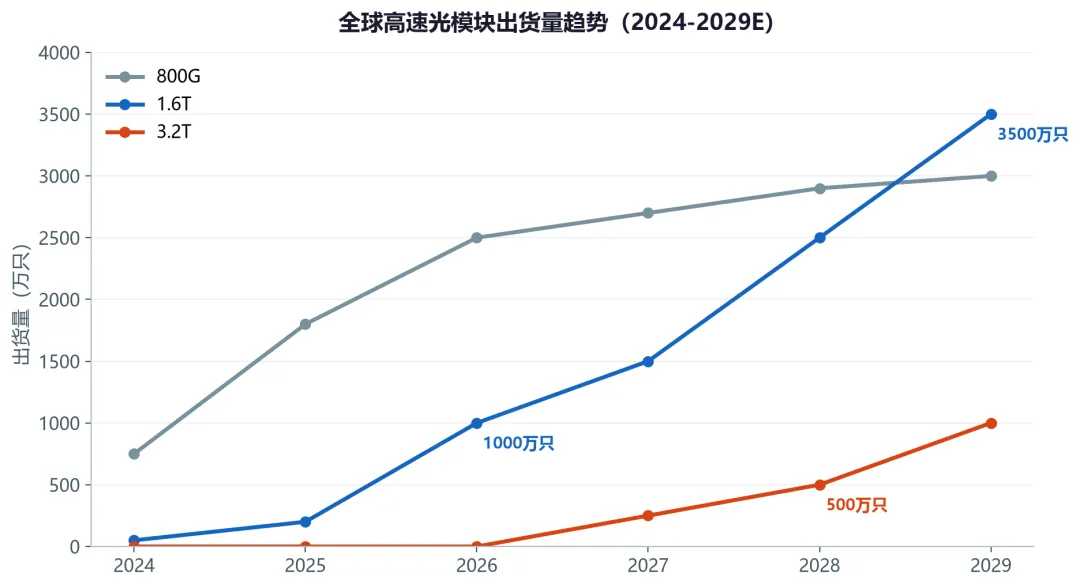

先看光模块这条主线。华西证券引述LightCounting的数据，800G/1.6T/3.2T的出货节奏很清晰：
1.6T在2026年冲过1000万只，3.2T在2028年进入放量期。LightCounting预计3.2T光模块市场从2028年的13.96亿美元飙到2031年的240亿美元，出货量四年近40倍。

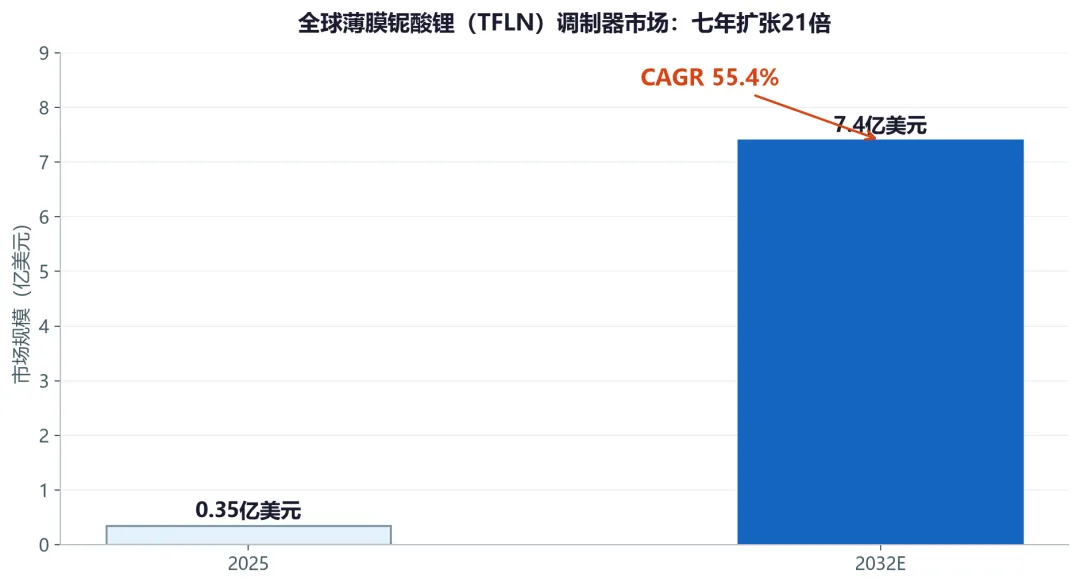

再看材料本身，几个口径放在一起看：
供需最紧的环节：8英寸TFLN晶圆。2026年全球需求超50万片、有效供给约30万片，缺口超40%，头部订单排到2027年。单片售价20-30万元，半年涨了150%。TFLN在3.2T光模块中的渗透率预计从2027年的5%爬到2031年的25%，调制器单价从2027年的30美元随规模降到12美元。
五、产业链与中国位置

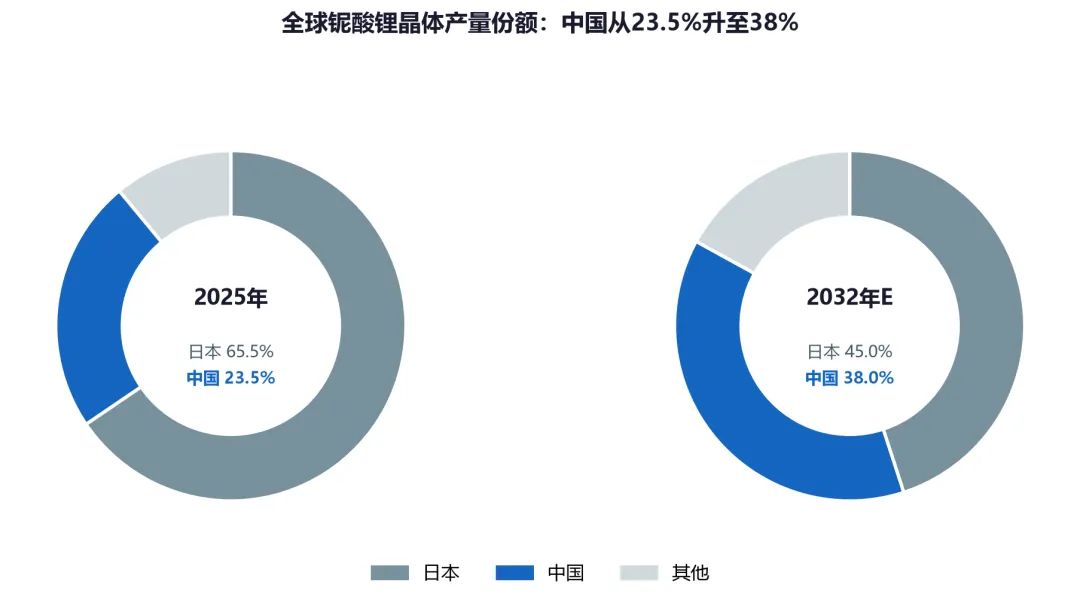

中国已经走通"晶体材料→薄膜晶圆→调制芯片→高速光模块"全链条，这是过去几年最大的变化。晶体环节过去被日本住友、信越垄断，2025年日本占全球产量65.5%、中国23.5%，预计2032年中国升到38%。材料端国产替代已实质突破：天通股份12英寸光学级晶体量产，南智芯材完成6/8/12英寸全系列布局；薄膜晶圆环节，济南晶正支撑全球90%以上的铌酸锂薄膜器件研发，上海新硅聚合跟进4-6英寸。
要注意的是，高端环节仍有进口依赖：6英寸以上薄膜铌酸锂晶圆进口依赖度约22%，高端刻蚀/沉积设备、离子注入机、低温键合机仍被国外卡着。国产替代的故事还没讲完。
六、核心公司：谁在兑现，谁还在路上
天通股份（600330）上游晶体材料龙头
国内唯一实现8英寸铌酸锂晶圆量产的上市公司，国内市占超50%。6英寸年产能约80万片（良率92%+），8英寸年产能15-20万片（2025年出货超10万片，订单排到2026年下半年），12英寸2026年6月研发验证完成。中际旭创签了三年长协，每年约30万片8英寸。2025年营收32.01亿元，归母净利-1.65亿元，亏损来自光伏装备拖累和减值。机构预计2026-2028年归母净利0.75/2.17/4.08亿元。
需要留意：异质薄膜晶圆（TFLN方向）产线还在调试，目前没有光模块厂商的确定性量产订单。体材料已经赚钱，薄膜的故事还没到兑现期。
光库科技（300620）TFLN调制器龙头
全球仅三家掌握薄膜铌酸锂调制器量产技术的企业之一，国内唯一。400G/800G批量出货、1.6T批量交付、3.2T送样。AM70系列带宽70GHz、驱动电压1.8V，已供货华为、中兴、中际旭创。2025年营收14.74亿元（+47.56%），归母净利1.77亿元（+163.76%）；2026年上半年净利预增170%-190%，二季度单季利润接近1亿元——业绩已经开始兑现。
风险也直白：股价约284元，总市值约709亿，滚动PE约337倍，近一年涨超360%。赛道再好，这个价格已经把很多预期price in了。
铌奥光电（非上市）TFLN芯片新锐
中山大学教授蔡鑫伦创立，做出世界首例薄膜铌酸锂IQ调制器和偏振复用相干调制器，成果登上《Optica》。带宽超110GHz、驱动电压低于1V。2026年4月A+轮近亿元、8月B轮数亿元，高瓴创投、云锋基金下注。OFC 2026上展出了400G PAM4芯片，正从实验室往产线爬。
其他需要关注的
福晶科技（002222）：铌酸锂月产能约300kg，另有月产12万片SAW级晶片专线。全球非线性光学晶体龙头（LBO/BBO市占70%+），2025年归母净利2.79亿元，盈利扎实。
三安光电（600703）：2026年6月确认钽酸锂、铌酸锂进入生产阶段，A股少数同时量产LT+LN的公司。
济南晶正（非上市）：全球薄膜铌酸锂龙头，体材料基底约80%采购自天通，Pre-IPO阶段。
易缆微：完成全球首发硅光异质集成TFLN单波400G光芯片，走的是另一条异质集成路线。
七、未来五年（2026-2030）趋势判断
1. 2026-2029是黄金爆发窗口。1.6T在2026年过千万只、3.2T在2028年放量，TFLN渗透率从5%爬到20%以上。多数机构认为2030年后行业进入稳态，超高成长窗口还剩三四年。这决定了现在进场的时间价值。
2. 大尺寸化是持续降本的主线。8英寸成为主流，12英寸卡位6.4T时代。每上一个大尺寸台阶，单位器件成本约降50%。2026年内12英寸TFLN晶圆有望小批量试产。
3. 国产替代从"追平"走向"局部领先"。晶体环节已实质突破，薄膜晶圆话语权向国内转移，芯片环节与国际巨头同台竞技。行业报告给出2030年高端产品国产化率超80%的目标。上游设备（离子注入机、低温键合机）和原料（铌资源对外依存超70%）是剩下的两个命门。
4. 商业模式从卖晶体转向"晶体+薄膜+器件模组"。头部企业开始提供设计仿真、晶体定制、封测一站式方案，2025年这类业务营收占比已达27%。垂直一体化是护城河，也是利润再分配的方向。
5. 应用多元化打开长尾。除光通信和射频，AR/VR光波导、量子光源与量子计算、激光雷达、微波光子学、PPLN频率转换都在起量。IIM数据预计激光雷达与量子技术合计占比从2025年的19%升至2030年的31%。这些是2030年之后的增量叙事。
6. 射频端的三五年之约。TF-SAW专利战已开打，村田的层叠结构专利是绕不开的墙。中国厂商未来三到五年要把审中专利转成高质量授权专利，并拓展海外布局。专利能力决定这轮国产替代能走多远。
结语：硅光方案逼近物理极限，AI集群对带宽、功耗、延迟的要求没有退路，TFLN从"可选"变成了"必选"。这轮材料革命里，谁把良率和成本做下来，谁就握住下一个光通信时代的手柄。
本文基于公开资料（券商研报、行业媒体、市场调研机构、企业年报）整理，关键数据均标注来源，涉及未来的均为第三方预测或基于公开数据的推断。不构成投资建议，据此操作风险自担。
主要数据来源：LightCounting、Yole、QYResearch、IIM信息、Knowmade、GII/MarketsandResearch、华西证券、光大证券、华泰证券、国盛证券、中航证券、中信证券等。
