测试人福音:BLF 日志 + Excel 定义表,拖进网页就能看信号波形

摘要

BLF 日志解析太麻烦？这个纯网页工具把日志拖进去就能出波形：自动提取版本号、自动匹配 Excel 信号定义、支持测量与 MATLAB 导出。

正文

作为汽车电子工程师，谁没被 BLF 日志折磨过：动辄几十万帧的报文、成百上千行的信号定义表，想从里面找一条信号的变化趋势，要么在 CANoe 里慢慢折腾，要么自己写脚本慢慢解析。装 CANoe 成本高、部署重，写脚本又费时间。

今天给大家介绍一个内部开发的轻量工具——CAN 调试信号分析工具。它是个纯网页应用，浏览器打开就能用，把 BLF 日志拖进去，波形自己就出来了。

一句话：从 BLF 日志中提取目标调试报文（如 0x6E9）的信号，结合 Excel 信号定义表自动解码，然后画出可交互的波形图。

具体来说，它替你干完了三件最烦的事：

从日志里自动识别软件版本号；

按版本号自动匹配对应版本的 Excel 信号定义表；

把原始报文解码成能看的信号曲线。

配置一次（目标报文 ID + Excel 来源），之后每次只要把 .blf 拖进页面，工具就会自动完成四步：提取版本号 → 匹配 Excel → 解析 Excel → 解析 BLF。整个流程带分步动画，哪一步出问题一目了然，全程不用手动选 Excel。

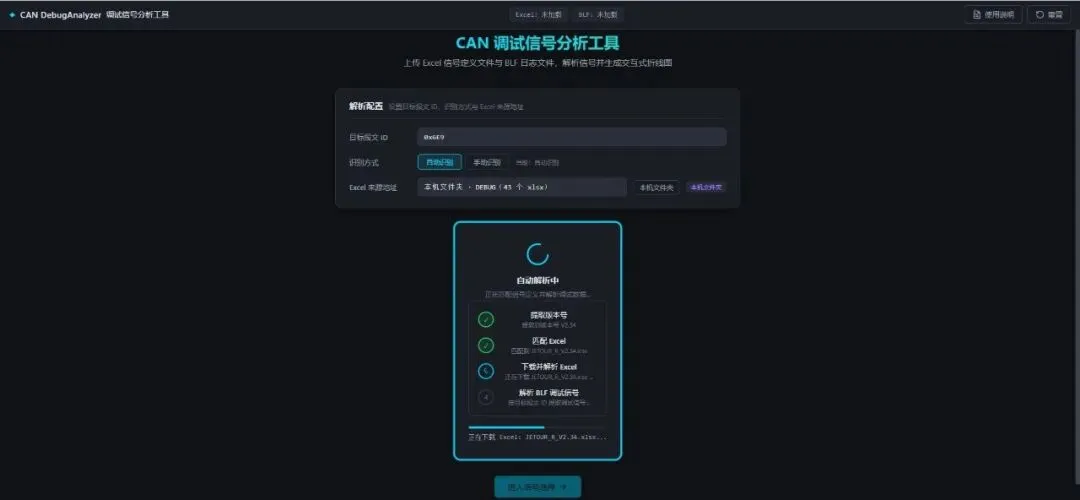

（文件加载页 / 自动识别配置）

标准 CAN 一帧一个信号，CAN FD 一帧可以塞多个信号，数据布局还随固件版本不同。这些差异工具都会自动探测识别，工程师完全不用关心底层细节。

滚轮缩放、拖动平移、双击放大、一键全览；

悬停看数值、十字光标同时读多个信号；

内置测量功能：左键设起点线、右键设终点线，时间差 Δt 直接显示在顶部；

每个信号可自定义颜色、单独隐藏；图表最多同时显示 8 个信号，拖拽排序即可切换。

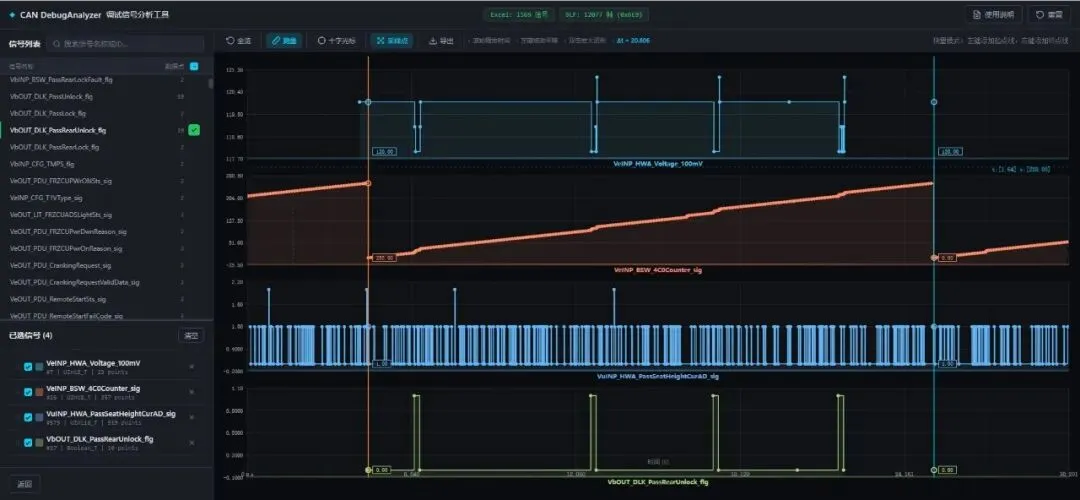

（测量模式）

导出 PNG 高清图，汇报、记录都能用；

导出 MAT 文件，每个信号一个变量（时间 + 值），跳变点已压缩，MATLAB 里 load 一下就能继续分析。

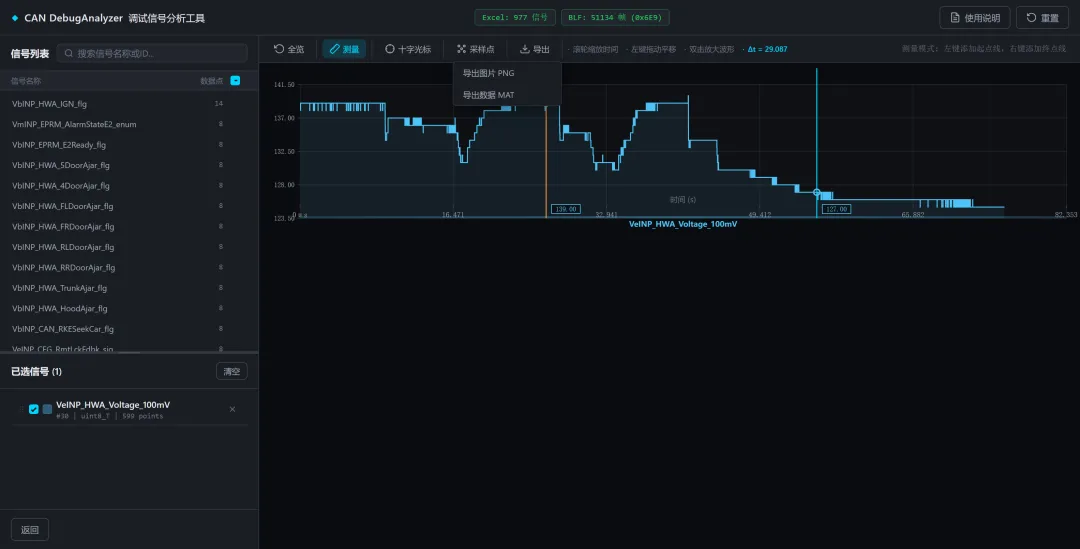

（导出菜单）

浏览器打开内网地址（见文末）；

解析配置：目标报文 ID 填 0x6E9（按实际日志填），识别方式选「自动识别」，Excel 来源点「本机文件夹」，选择 Excel 所在文件夹；

把 .blf 文件拖入「BLF 日志文件」框，等解析完成；

点「进入信号选择」，左侧点选信号，右侧出波形。

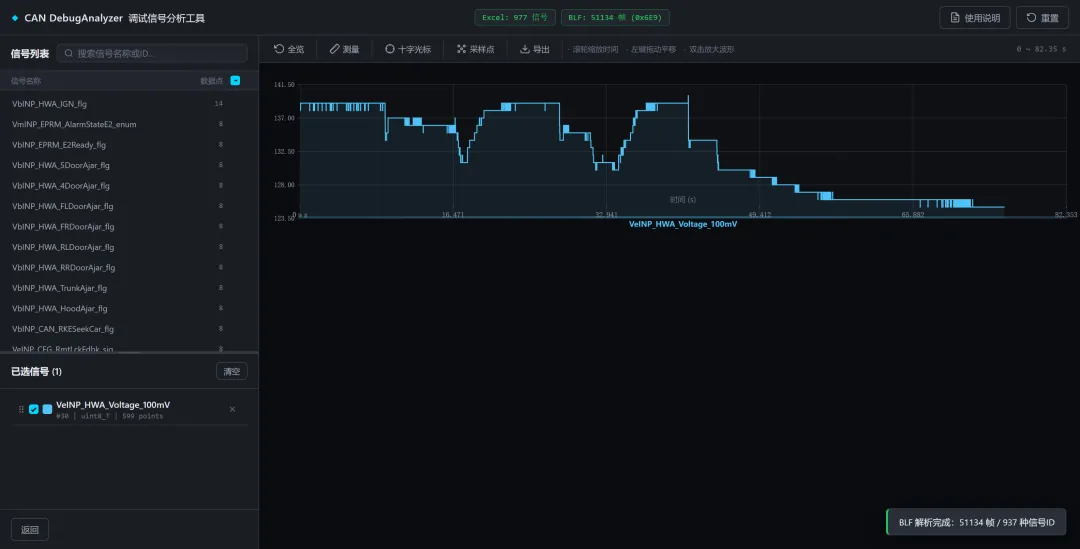

（主界面 / 信号选择与图表页）

如果日志里提取不到版本号（显示「版本号未识别」），切到「手动识别」，手动拖入 Excel 和 BLF 即可，不影响使用。

刷新页面自动恢复上次会话，已选信号、颜色都不丢；

本机文件夹模式把 Excel 存在浏览器本地，不上传服务器，多人使用零存储负担；

所有依赖已本地化，离线也能跑，不依赖任何商业软件。

汽车电子工程师、测试工程师，以及所有经常和 BLF 日志、信号定义表打交道的同事。特别是遇到偶发问题需要快速定位信号时序时，这个小工具能帮你省下大量手工解析时间。

使用中遇到问题，欢迎随时反馈，我们会持续优化。
