冲压模具常见工序缩写说明

冲压生产各工位采用标准化工序缩写，自制件、外购外协冲压件检验需对应各工序状态识别缺陷来源，常用工序缩写释义如下：

缩写 英文全称 中文工序名称 工序简要说明

BL Blank 落料 冲裁获得零件毛坯板料
DR Draw 拉延/拉深 将平板料压制成壳体类成型形状
PI Pierce 冲孔 冲制圆孔、异形孔及各类工艺孔
TR Trim 修边（切边） 切除拉延后多余工艺余量

FL Flange 翻边 将零件边缘翻折竖起，形成焊接装配边
RST Restrike 整形 校正零件局部圆角、型面，提升零件外观及尺寸精度
SEP Separate 分离 将连体毛坯冲切，分离为独立工件

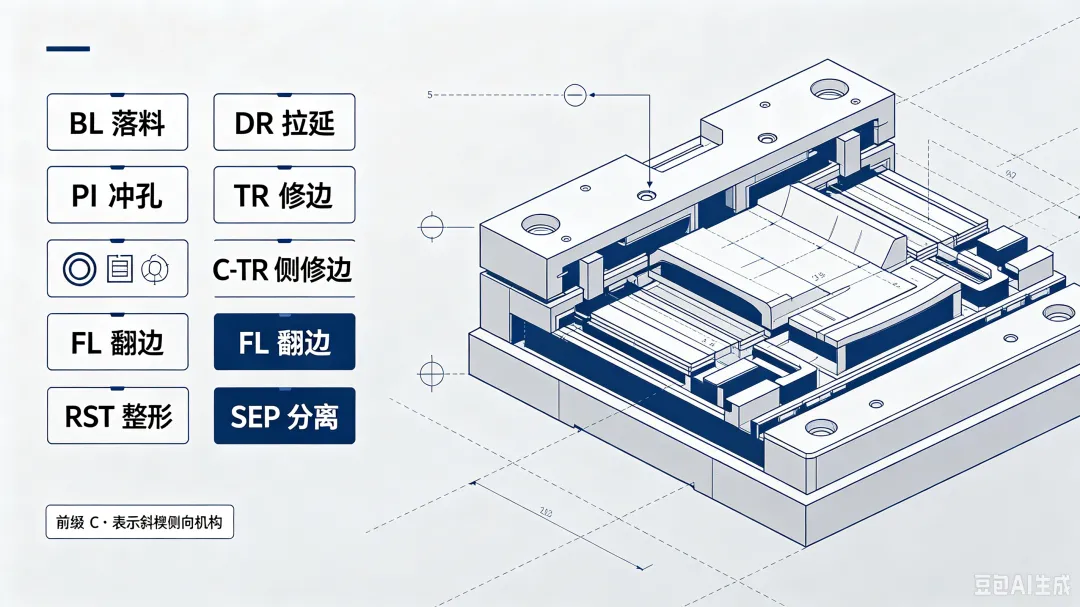

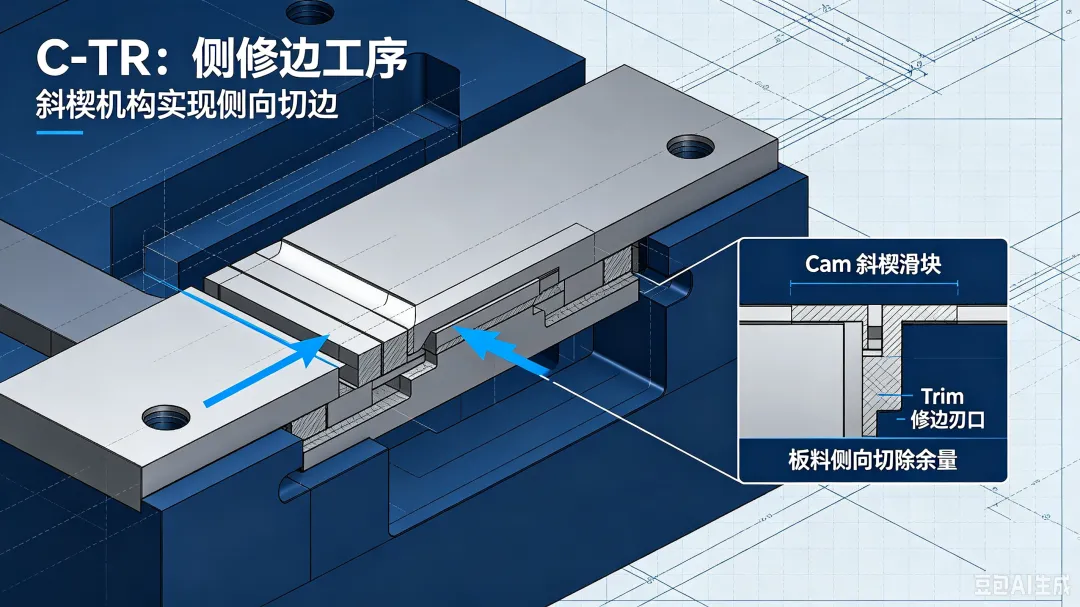

C‑FL Cam Flange 侧翻边 斜楔侧向翻边，多用于门框、轮罩等部位
C‑PI Cam Pierce 侧冲孔 斜楔侧向冲孔，加工竖直冲头无法到达的侧面孔
C‑BD Cam Bend 侧弯曲 斜楔机构完成侧向折弯成型
C‑SEP Cam Separate 侧分离 斜楔侧向冲切实现工件分离

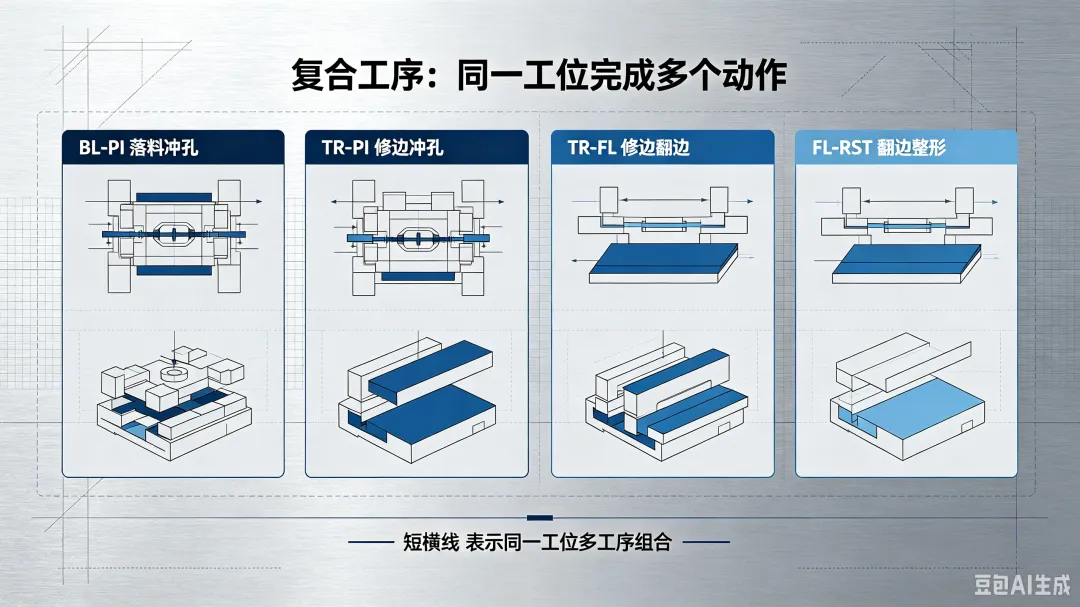

BL‑PI Blank‑Pierce 落料冲孔 同一模具工位复合完成落料与冲孔
DR‑BL Draw‑Blank 落料拉延 落料后同步进行拉延成型
TR‑PI Trim‑Pierce 修边冲孔 同一工位完成修边、冲孔，OP20工位最为常见
TR‑FL Trim‑Flange 修边翻边 复合工序，同步执行修边与翻边
FL‑RST Flange‑Restrike 翻边整形 翻边后同步整形，校正角度与型面精度
BD Bend 弯曲 垂直方向普通折弯加工
HR Hem 压合/包边 门盖内外板包边工艺，冲压、焊装均有应用
C‑HR Cam Hem 斜楔包边 依靠斜楔滑块完成包边作业

补充说明：

1. 缩写前缀带C‑，代表Cam斜楔侧向机构，实现侧向冲压动作；
2. 短横线‑代表同一工位多工序复合；
3. OP10、OP20、OP30、OP40代表模具工序工位号，用于质量缺陷追溯对应模具工位。
