【CAD插件】某高架桥墩绘图

优化原测量言插件中桥涵构筑模块，增加构筑物中心偏距参数。减少数据的预处理，更快捷的绘制图元。通过某高架桥案例，验证计算的准确及快捷。

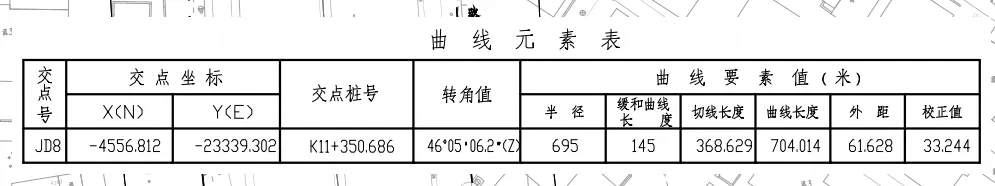

桥轴线平曲线参数

注：起点数据：桩号K10+484.244,X=-4479.2219,Y=-24202.2626

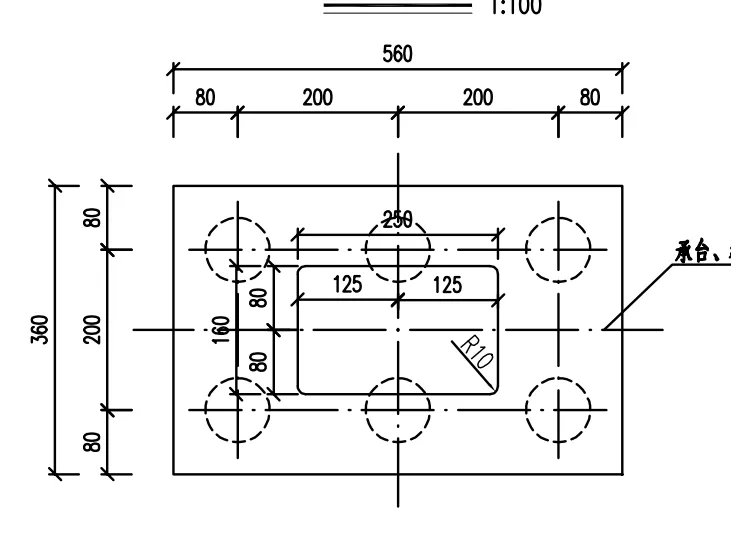

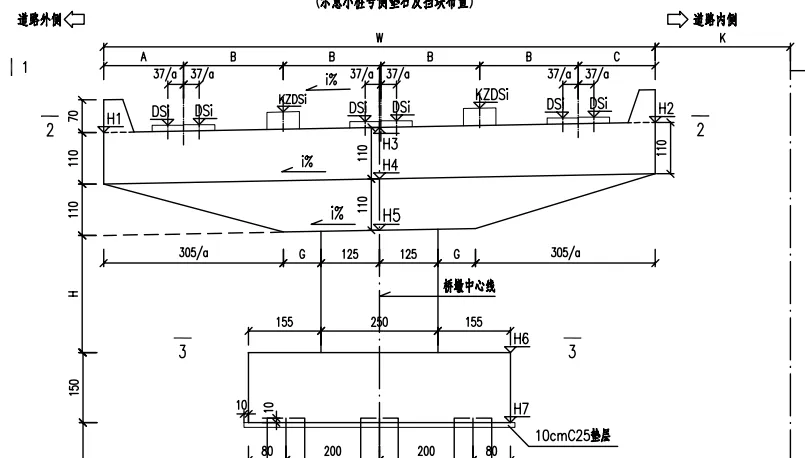

墩号Z4参数：

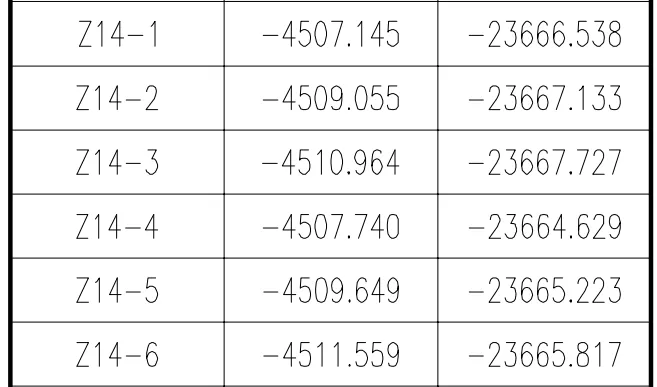

Z14设计桩基坐标

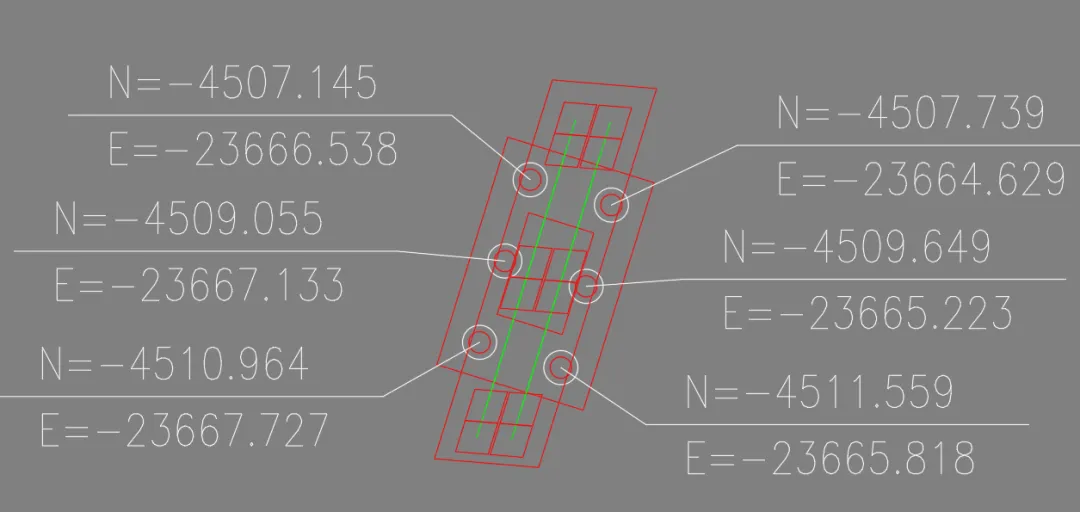

计算的坐标

桥涵构筑模块优化后界面

桥墩坐标计算和平面图绘制录屏
