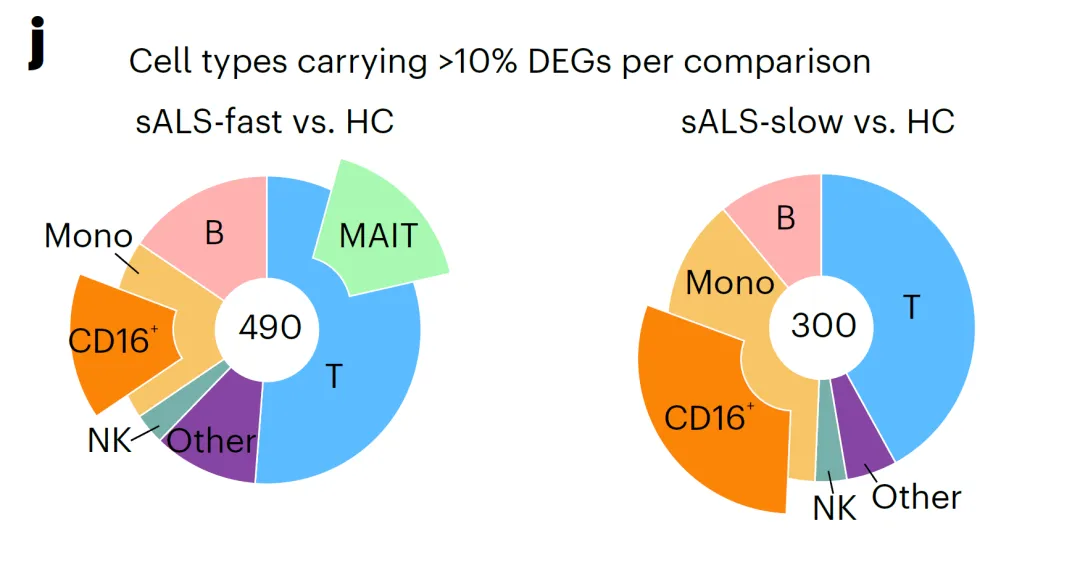

之前，在一篇 Nature neuroscience （20.3）文献中看到下图这般漂亮的“双层”圆环图，觉得挺好看的！那么如何绘制这样的“双层”圆环图？

（Nature neuroscience, 2026）

其实，使用Excel就可以轻松搞定！下面就看下如何绘制吧！

数据准备

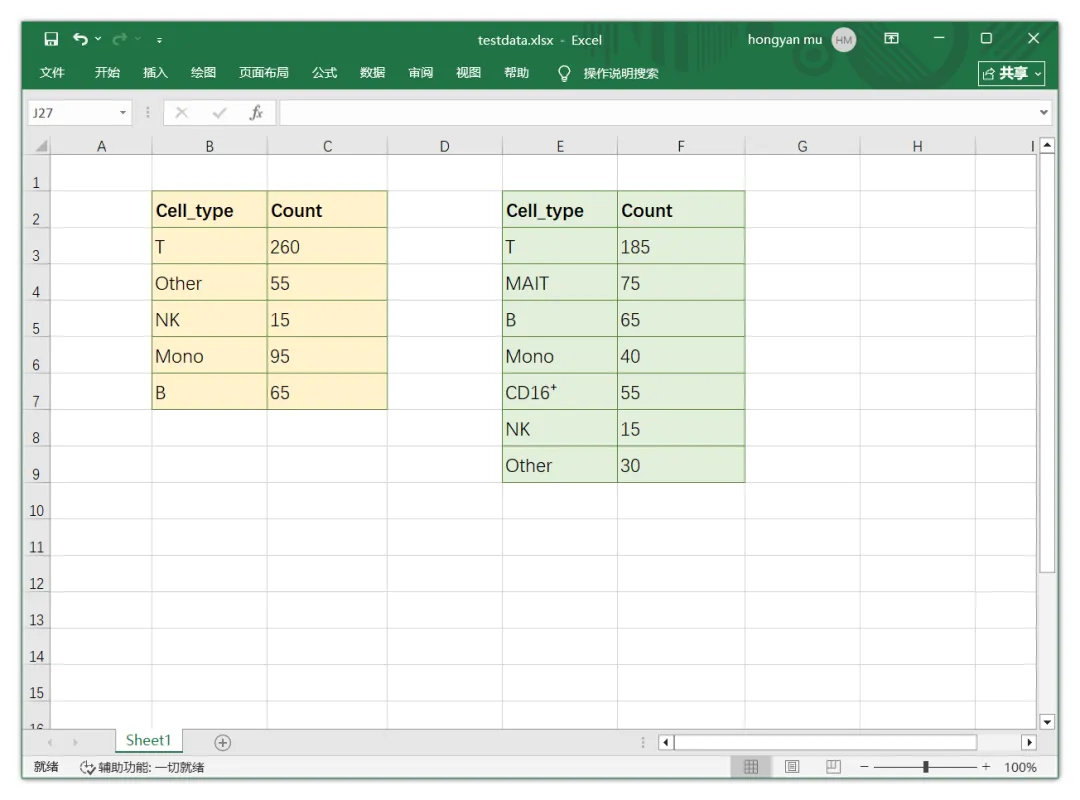

首先，整理作图数据。由于是双层环状图，这里需要准备2个图表的数据，如下图，每个作图数据需要2列，第1列为细胞类型，第2例为细胞数量，无需自己计算百分数。

图形绘制

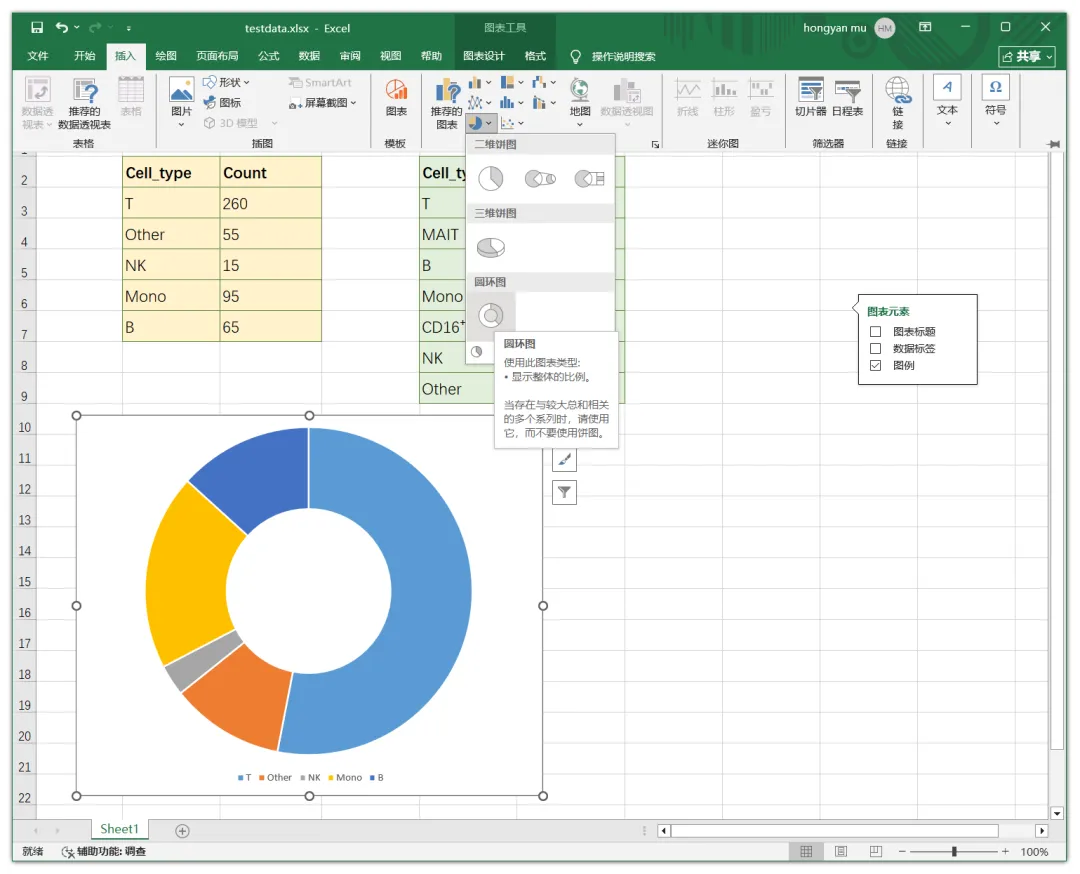

首先，选中第1个数据区域，然后通过插入菜单，选择绘制圆环图，如下图。

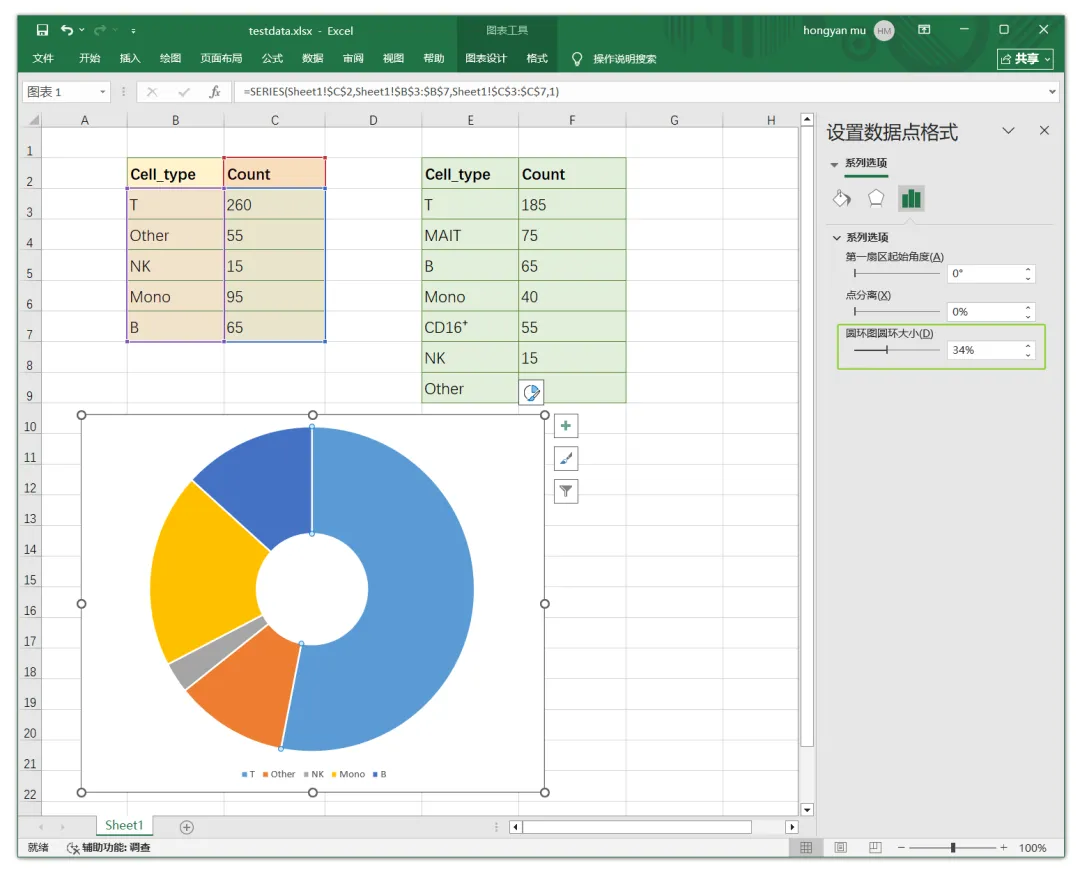

选中图表中的圆环，通过右键设置数据点格式（或者双击圆环图形），调整圆环图圆环大小为34%，将圆环中间的空洞调小了一些。

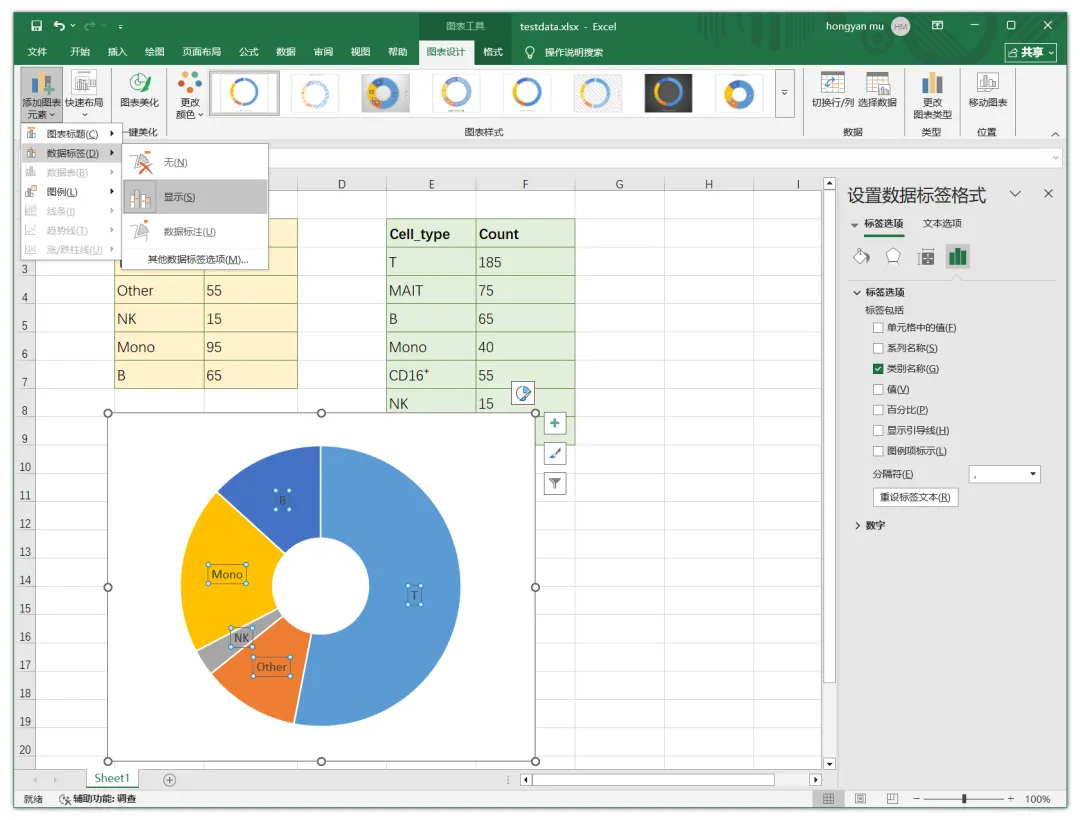

选中图例后，按Delete键删掉图例。然后在图表设计选项下添加图表元素，这里选择添加数据标签，如下图。双击数据标签，设置数据标签格式，将标签的样式设置为“类别名称”的样式，并取消勾选数值类别。

图形组合

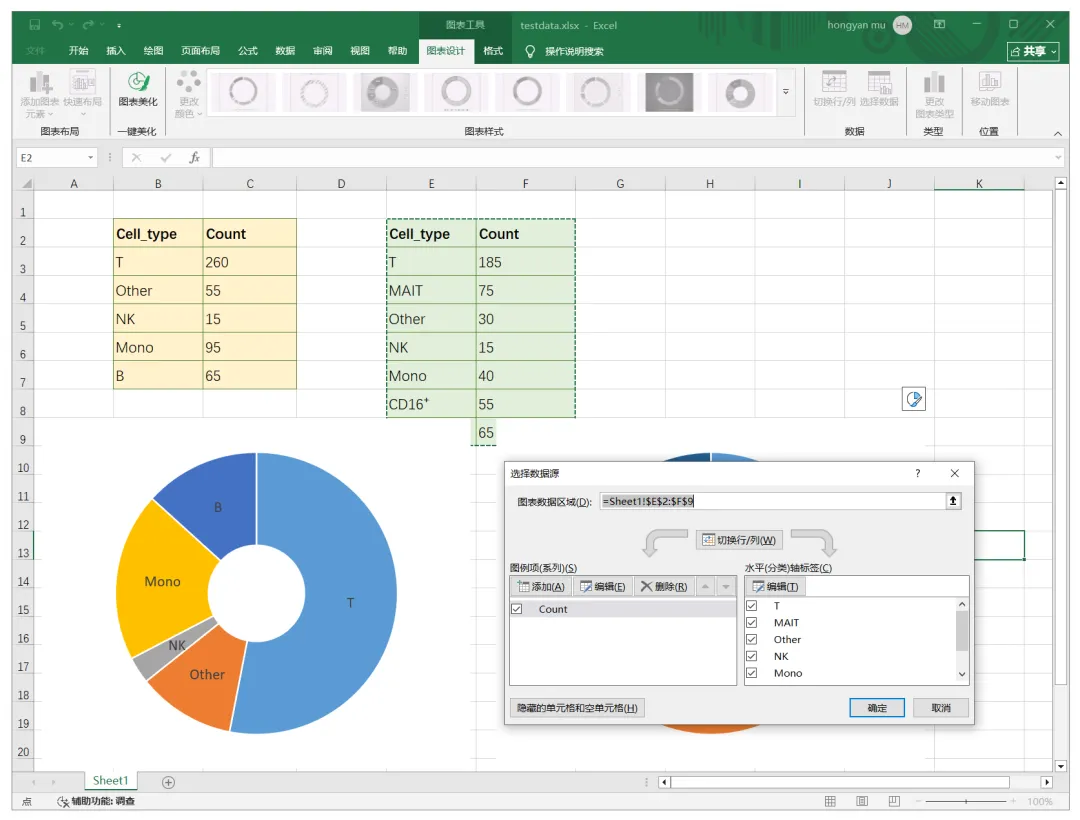

将图表背景的边框设置为无线条，选中整个图表(圆环图1)，通过 “Ctrl+C” 和 “Ctrl+V” 快速完成图表复制，然后在图表设计窗口，重新为第2个图表(圆环图2) 选择准备好的数据，将圆环图2 的背景填充颜色设置为无。

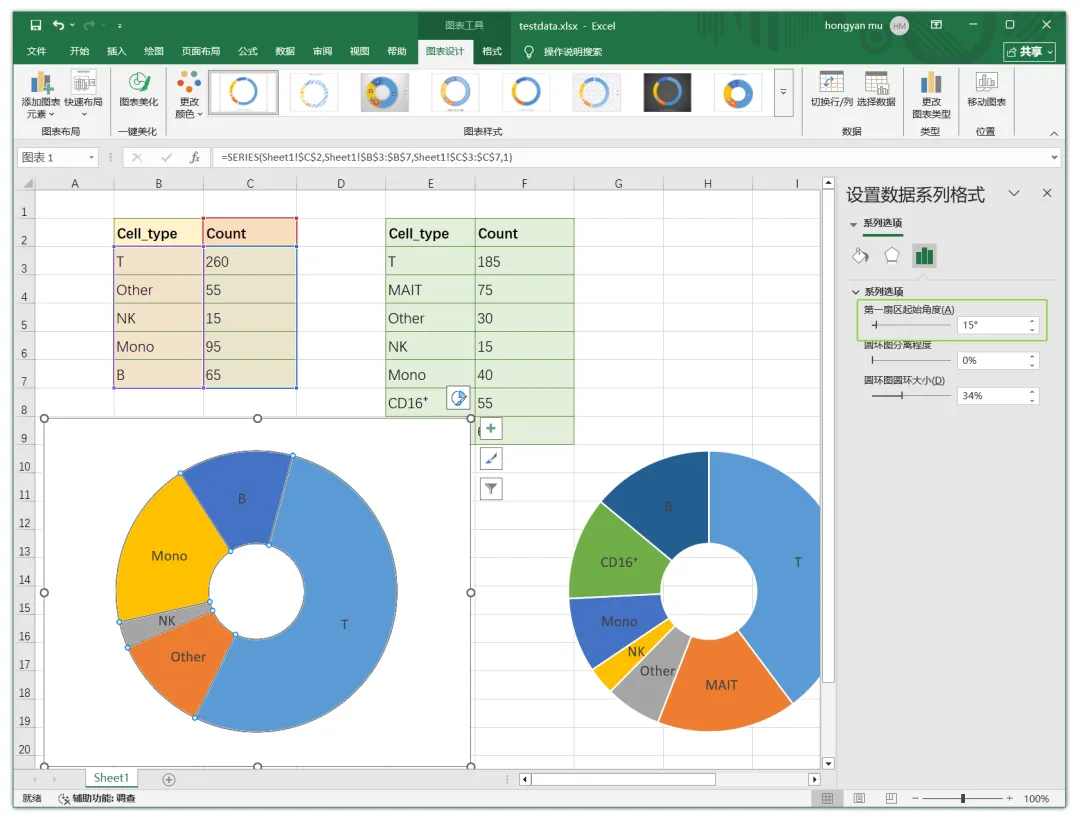

然后，选中第1个图表（圆环图1）的圆环图形，在设置数据系列格式窗口，通过设置第一扇区起始角度让整个圆环顺时针旋转15度。

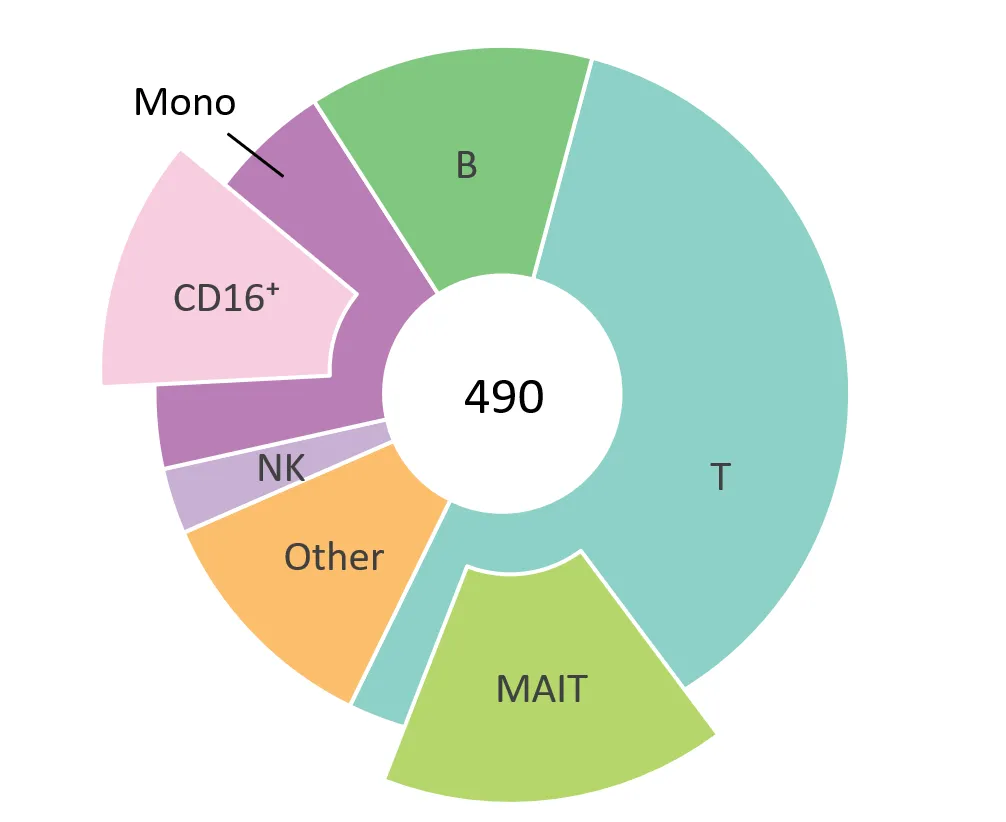

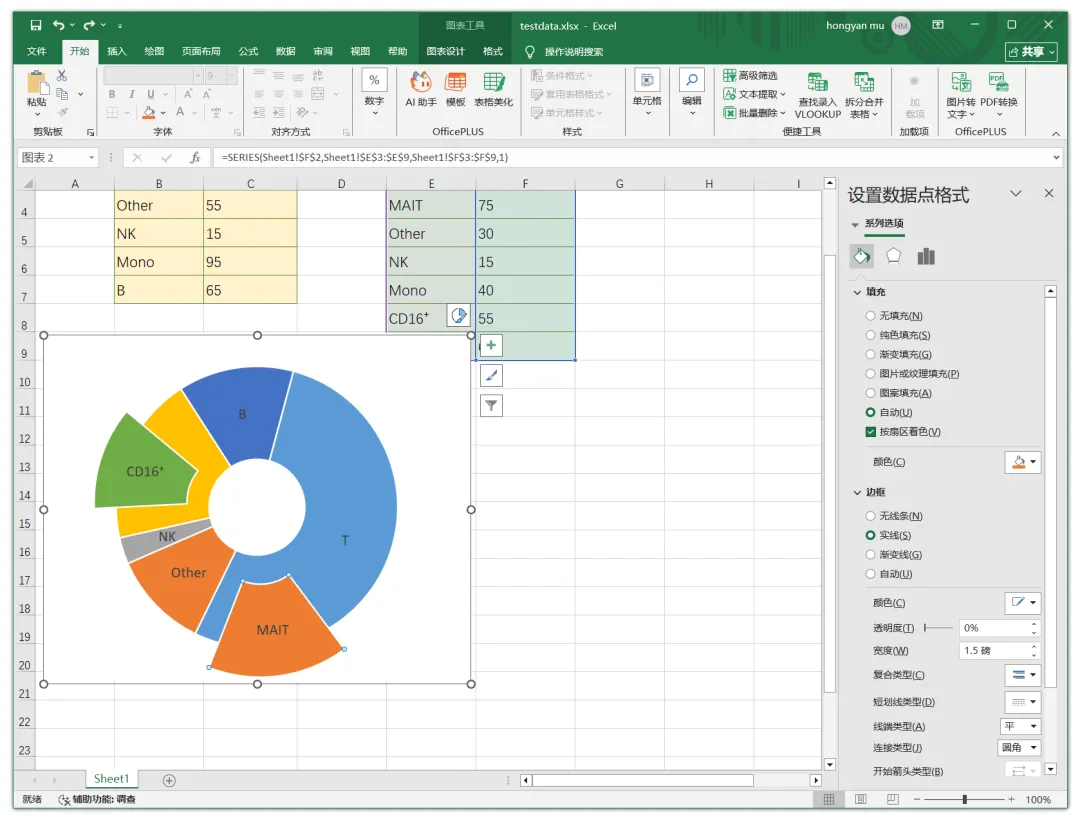

然后，将圆环图 2 移动到圆环图1 的上方，并分别拖动 CD16⁺、MAIT 这两个扇区远离圆心，将其余扇区的填充颜色和描边颜色都设置为无，这样就实现了双层圆环效果，如下图。

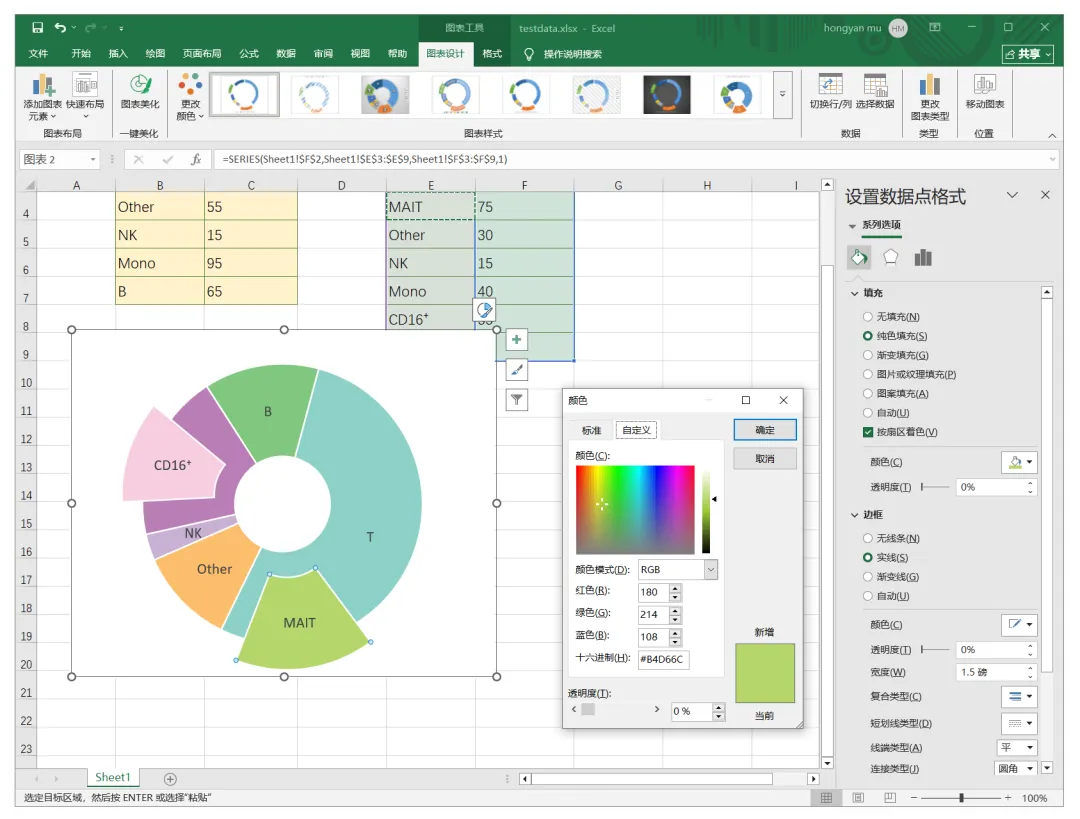

接着，调整图表的配色，我们可以逐一自定义每个扇形分区的颜色。

通过插入文本框的方式，可补充其他文本标签，也可以插入形状中的线段，手工绘制指引线。调整满意后，只需保存为PDF格式的文件即可。

参考文献：

https://doi.org/10.1038/s41593-026-02300-5
