PCIe5.0标准协议规范中文-7. 软件初始化和配置-7.9 Additional PCI and PCIe Capabilities-7.9.7 RCRB报头扩展能力

7.9.7 RCRB报头扩展能力

PCI Express RCRB头扩展能力是一个可选的扩展能力，可以在RCRB中实现，为RCRB提供Vendor ID和Device ID，并允许管理影响与RCRB相关的RC 功能行为的参数。

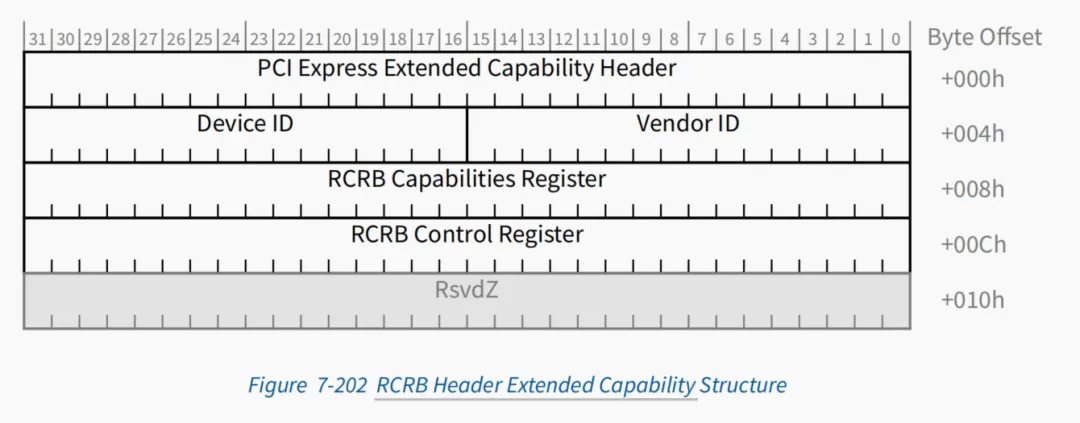

图7-202 RCRB报头扩展能力结构

Figure 7-202 RCRB Header Extended Capability Structure

7.9.7.1 RCRB报头扩展能力头(偏移量00h)

图7-203 RCRB报头扩展能力头中寄存器字段的详细分配。表7-166提供了RCRB报头扩展能力的扩展能力ID为000Ah。

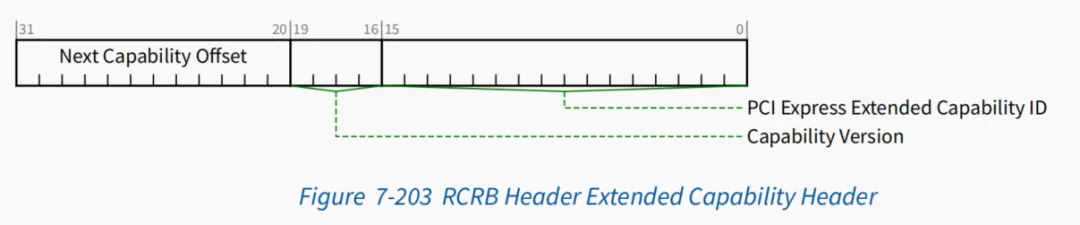

图7-203 RCRB 报头扩展能力头

Figure 7-203 RCRB Header Extended Capability Header

表7-166 RCRB报头扩展能力头

Table 7-166 RCRB Header Extended Capability Header

以下是PCI Express扩展能力寄存器的详细描述：

Bit Location	Register Description	Attributes
15:0	PCI Express Extended Capability ID - 该字段是一个由PCI-SIG定义的ID号，用于指示扩展能力的性质和格式。RCRB头扩展能力的扩展能力ID为000Ah。	RO
19:16	Capability Version - 该字段是一个由PCI-SIG定义的版本号，指示所存在的能力结构的版本。对于本版本的规范，必须为1h。	RO
31:20	Next Capability Offset - 该字段包含到下一个PCI Express能力结构的偏移量，如果没有其他项存在于能力的Link列表中，则为000h。对于在配置空间中实现的扩展能力，此偏移量是相对于PCI兼容配置空间的开始，因此必须始终是000h（用于终止能力列表）或大于0FFh。	RO

Figure 7-204 details allocation of register fields in the RCRB Vendor ID and Device ID register; Table 7-167 provides the respective bit definitions.

图7-204 RCRB Vendor ID和Device ID注册表

Figure 7-204 RCRB Vendor ID and Device ID register

表7-167 RCRB Vendor ID和Device ID注册表

Table 7-167 RCRB Vendor ID and Device ID register

位位置	寄存器	描述	属性
15:0	供应商 ID	由PCI-SIG分配。类似于PCI兼容配置空间中的等效字段。该字段用于将RCRB与特定供应商关联。	只读
31:16	设备 ID	由供应商分配。类似于PCI兼容配置空间中的等效字段。该字段用于供应商对特定RCRB进行分类。	只读

Figure 7-205 details allocation of register fields in the RCRB Capabilities register; Table 7-168 provides the respective bit definitions.

图7-205 RCRB Capabilities注册表

Figure 7-205 RCRB Capabilities register

表7-168 RCRB Capabilities注册表

Table 7-168 RCRB Capabilities register

位位置	寄存器	描述	属性
0	CRS 软件可见性	当设置时，该位指示RC能够为与此RCRB关联的所有根端口和集成设备向软件返回配置请求重试状态（CRS）完成状态（见第2.3.1节）。	只读

Figure 7-206 details allocation of register fields in the RCRB Control register; Table 7-169 provides the respective bit definitions.

图7-206 RCRB控制寄存器

Figure 7-206 RCRB Control register

表7-169 RCRB控制寄存器

Table 7-169 RCRB Control register

位位置	寄存器	描述	属性
0	CRS 软件可见性使能	当设置时，该位使RC能够为与此RCRB关联的所有根端口和集成设备向软件返回配置请求重试状态（CRS）完成状态（见第2.3.1节）。不支持此功能的RCRB必须将此位硬件固定为0b。默认值为0b。	读写
