金属缠绕垫选型与安装指南
金属缠绕垫选型与安装指南北阀智控（宁夏）科技有限公司· 技术档案

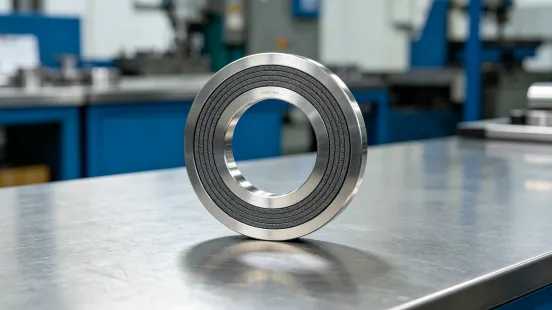

法兰连接里，垫片是阻断介质泄漏的最后一道防线。可现实中常遇到一种情况：垫片换了、螺栓也紧了，法兰还是渗漏。问题往往不在“换了没换”，而在“选没选对、装没装对”。金属缠绕垫看似都是金属带缠出来的圆环，实际上有基本型、带内环、带定位环、带内外环四种结构，对应不同法兰密封面，用错型号、装错方向，密封性能就会大打折扣。这篇文章不讲玄乎概念，只讲清楚三件事：缠绕垫的内外环到底有什么用、A/B/C/D四种型号怎么选、装上法兰后怎么装才不漏。 金属缠绕垫由金属带与柔性填料交替重叠、螺旋缠绕而成，金属带通常采用SUS304、SUS316L等不锈钢（预成型为V形或W形窄带，厚度0.15～0.25mm），填料常为柔性石墨、聚四氟乙烯、非石棉纤维等，缠绕起始和末端用点焊固定。 它的核心优势来自“刚柔组合”：金属带提供强度和多道密封，柔性填料提供压缩与回弹能力，两者叠加，使它具备一定的自紧功能，对法兰密封面缺陷不那么敏感，还能部分消除压力、温度变化和机械振动的影响，因而能在高温、低温、高真空、冲击振动等苛刻工况下保持密封。

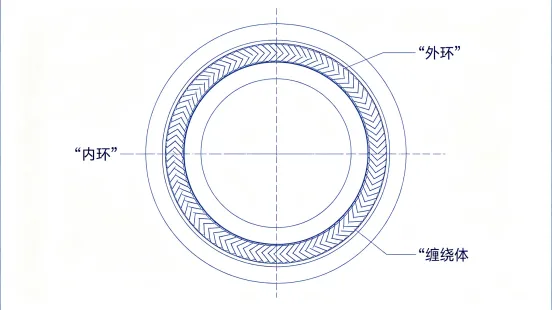

内外环结构示意图 不少人对缠绕垫的困惑，是搞不清内环、外环到底是干嘛用的。其实记住两句话就够了：内环管住“向内塌”，外环管住“压不垮”。 内环的作用：它位于缠绕层内侧，一是起止压作用，控制垫片压缩量；二是填充法兰孔与垫片内径之间的环形空间，阻止固体物堆积、减少工艺流体湍流；三是阻挡热流和介质对缠绕带和法兰的侵蚀，让介质冲刷尽量不直接冲击缠绕层。 外环的作用：它相当于给螺栓压紧设置了一道“上限”——一旦压到外环，再用力也无法过度压缩，从而避免填料被挤坏、密封失效，从源头降低泄漏风险；同时给垫片安装定位，还储存弹性能量、增加回弹、减少蠕变。 外环上常刻有字符：公称通径（如DN80）、压力等级（如PN16或Class150）、材料牌号（如304、316、316L），有的还标标准号、厂家代号和颜色标识（ASME标准下颜色既表示金属材质也表示非金属材质）。看懂这些，才能选对垫片、装对位置。
四种缠绕垫型号对比图 这是缠绕垫选型最容易翻车的地方。按结构形式，缠绕垫分四种，代号有国标习惯（A/B/C/D）和美标习惯（R、RIR、CG、CGI）之分： 基本型（A/R型）：不带内外环，适用于榫槽面、凹凸面、平面和凹槽面法兰，多用于中低压场合。 带内环型（B/RIR型）：适用于榫槽面、凹凸面、平面和凹槽面，内环防止介质冲散缠绕层。 带定位环型（C/CG型）：适用于平面或凸面法兰，外环定位、防吹跑、控制压缩量。 带内环及定位环型（D/CGI型）：内外环齐全，耐压等级最高、通用性最强，适用于平面或凸面法兰，大口径高压管道和压力容器法兰几乎强制用D型。 一句话记住选型逻辑：榫槽法兰用A型，凹凸面低压用B型，低压小口径常压管线用C型省钱，平面凸面高压大直径、易燃易爆介质、检修频繁的场合用D型。不要一上来就选最贵的D型，适合法兰密封面才是关键。 D型执行标准常见有GB/T 4622.1-2022、HG/T20610（国标PN体系）、HG/T20631（美标Class体系）；缠绕垫整体还涉及ASME B16.20、B16.5、BS EN1092、JB/T4705等国内外标准，采购时按项目要求核对即可。

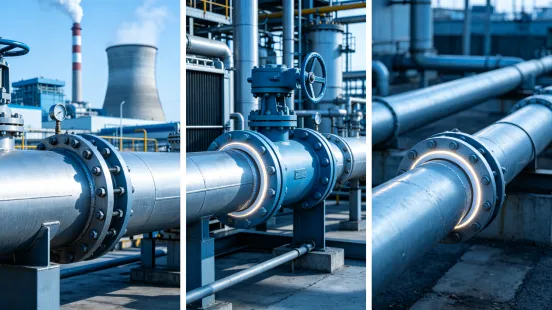

金属缠绕垫工况应用场景图 结构选对之后，还要看填充材料和金属带材质能不能扛住工况。D型缠绕垫典型的压力范围：国标PN16～PN250，美标150LB～2500LB，极限耐压可达45MPa；金属石墨缠绕垫一般使用压力不超过25MPa、温度约-196℃～700℃（氧化性介质中不高于600℃），最小预紧比压y=68MPa。 温度看填充材质：石墨填充（如D2222）约-200℃～+650℃，适合蒸汽、高温热油；聚四氟乙烯PTFE填充（如D5535）约-200℃～+260℃，适合强酸强碱等腐蚀介质。 介质适用范围：饱和蒸汽、过热蒸汽、导热油、水、压缩空气、氮气、油气、锅炉烟气、弱酸弱碱、尿素介质、工艺循环流体都适用；温度冷热交替、压力波动、管道震动、启停频繁的交变工况，用带内外环的D型最稳——内环防止介质冲散缠绕层，外环防止垫片跑偏。 两个明显的坑：强氧化性浓硝酸、熔融碱金属不能用普通不锈钢缠绕垫，需要换哈氏合金、蒙乃尔等材质钢带；PTFE四氟填充缠绕垫按国标强制要求用D型，因为四氟软、易内缩，内环必不可少。

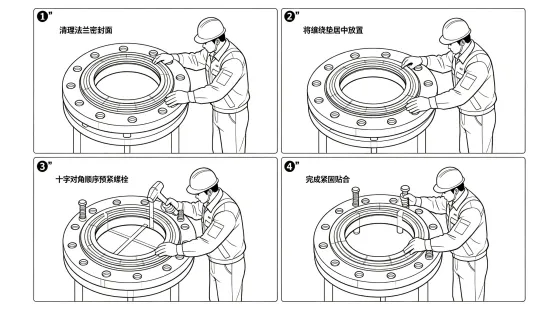

金属缠绕垫安装步骤示意图 很多渗漏不是垫片本身的问题，而是安装操作不对。安装的核心就一句话：清理干净、居中放平、对角上紧、三次均匀加压、不压死、不装反。 安装前：清理法兰密封面，去除旧垫片、铁锈、胶渣、油污、划痕，保证密封面无凹坑、无毛刺、无径向划痕；检查垫片无变形、无散边、填充料无脱落，外环必须完整方正；螺栓丝扣干净，可少量抹防咬合剂。 放垫片：外环朝外、内环朝介质侧，把垫片完全放在法兰密封面中心，靠外环自动找正，不要用手掰、硬扭。 紧固：两片法兰平行合拢不歪斜错口；按十字对角顺序，分三次逐步加压——第一次手带紧让间隙均匀，第二次均匀加力让法兰贴合，第三次达到标准扭矩。严禁单边死紧、一次拧死、顺序乱拧，一乱拧就偏压，必然漏。 压缩量：以304内外环型（石墨填充）为例，压缩量控制在1/3左右最佳，压太扁回弹失效，热胀冷缩就会漏；法兰面应完全贴合、间隙均匀，垫片不被压塌、外环不变形。 安装禁忌：不要强行撬动垫片；不要垫双层、不要加生料带（越加越漏、破坏回弹）；不要在高温强腐蚀场合装反（内环必须迎介质）；不要用在粗糙变形法兰上；不能超压超温硬用（304石墨款以温度≤600℃、压力≤25MPa为常用界限）。
金属缠绕垫选型决策流程图 把前面讲的压缩成一套可复用的判断路径，下次选型不用翻资料： 第一步看法兰密封面：榫槽面用A型（基本型），凹凸面低压用B型，平面/凸面按工况选C型或D型。 第二步看压力等级：中低压小口径、常压管线，能省则省用C型甚至A型；高压、大口径、易燃易爆、交变工况，直接上D型。 第三步看温度：高温蒸汽、导热油用石墨填充；腐蚀性介质用PTFE四氟填充；超低温、高真空看材料温度范围表核对。 第四步看介质：强氧化性浓硝酸、熔融碱金属换哈氏合金/蒙乃尔钢带；一般油气、水、蒸汽、弱酸碱用304/316即可。 第五步核对标准和标记：外环上DN、PN/Class、材料牌号、标准号都要看清，与法兰、螺栓、垫片三者配套，别买错也别装错。 法兰密封是“法兰、螺栓、垫片”三件套的系统工程，垫片只是其中一环。选对结构、配对材质、装对方向，金属缠绕垫才能发挥出它多道密封、回弹自紧的本来能力。希望这篇能把缠绕垫从“看着都差不多”讲成“选得明白、装得放心”。
金属缠绕垫的A/B/C/D，你真的选对了吗？
01 先搞明白：金属缠绕垫到底是什么
02 真正起作用的是“两个环”
03 A/B/C/D四种结构，到底怎么选
04 压力、温度、介质，决定你的“填充料”
05 装不对，再好的垫片也白搭
06 以后选缠绕垫，可以按这五步走
你手里有没有“换了好几次垫片还是漏”的法兰？评论区说说你的工况——压力、温度、介质、法兰密封面，我们一起帮你判断该选A还是D。 密封选型是个细活，选错垫片比多花几十块钱更费事。如果这篇对你有用，点个关注，后续会继续拆解法兰密封相关的实操经验；也欢迎把文章转发给现场的维修、采购同事。 金属缠绕垫的A/B/C/D，你真的选对了吗？（信息清晰型） 法兰老渗漏？问题八成出在缠绕垫的选型和安装上（问题切入型） 缠绕垫的内环外环到底有什么用？一篇讲透（机制拆解型） 高压管道必看：为什么D型缠绕垫几乎是首选（判断观点型） 选缠绕垫就盯四个字：面、压、温、质（记忆口诀型）
