系统图插件LSP转C#bug修复记录:变配电室箱

1出图报错 eNotApplicable（含 Regen 误报）

绘制运行 ZMBOX/ZMBD 出图时抛"出图失败：eNotApplicable"

问题现象

互投箱/风机箱在 AutoCAD 中绘制中断，命令栏报 eNotApplicable。

根因

两处叠加：① 单行文字 DBText 先设 AlignmentPoint、后设 Horizontal/Vertical 模式违反 API 顺序；② Editor.Regen() 放在出图 try-catch 内部，被命令事务上下文抛出的 eNotApplicable 误判为"出图失败"。

解决过程

• TextLeftCenter
   改为先设对齐模式、再设 AlignmentPoint；其余文字方法一并校核顺序。
• Regen
   移出主出图 try-catch，转由收尾的 FinishRender() 调，仅用于触发负荷表公式计算。
• 动态块属性访问包 try-catch：非动态块访问 DynamicBlockReferencePropertyCollection 会抛异常，拦截后返回错误信息而不中断整张出图。

结果：出图不再误报失败，动态块（含非动态块）都能安全参与绘制，命令可完成提交。

2多行文字高度错误（TextHeight）

绘制多行文字显示高度随行数变化、偏大

问题现象

出线末端/注释 MText 的"高度"属性不对，多行时总高随行数变。

根因

写的是 MText.Height——它是整个多行文字对象的总体高度（随行数变化），并非字高；字高应写 MText.TextHeight（标称字高，可写）。

解决过程

按 Autodesk 官方约定（_gile、Norman Yuan）改用 TextHeight = h；"定义的宽度"用 Width 独立设置。

结果：MText 字高稳定为标称高度，不再随行数拉伸。

3出线 PL 线：缺失 / 画成 L 线

绘制互投箱所有出线回路的 PL 引线全部缺失，部分被画成细线

问题现象

每个出线回路（照明/插座/备用/至风机箱）本应有"母线→开关→末端"两根宽 40 的引线，实际一根都没有；偶见极细的"L 线"。

根因

两处叠加：① DrawingContext.Line 用 Line 实体，无线宽属性，传入宽度被丢弃 → 画成细线；② 通用回路绘制器 DrawCircuitRows根本没有画 PL1/PL2，只画了开关/线缆/编号/末端文字。

解决过程

• Line
   改为2 顶点 LWPOLYLINE（起末点 = 线宽，宽 0 退化为细线），线宽得以保留；母线/线缆/控制线全部按 PL 宽度绘制。
• 按基础数据 §0.7.2 出线骨架，在 DrawCircuitRows 为每个出线回路画 PL1(母线→开关) 与 PL2(开关→末端)：PL1 长 1500、PL2 3000→9500、宽 40、图层 E-SYS-线缆。
• PL 几何做成数据驱动：箱级默认（box-catalog.json → box.pl），回路可覆盖，模板化而非硬编码。

结果：9 个出线回路均画出符合规格的宽 40 PL 引线，母线为宽 100、控制线为宽 20，各图层正确。

4SPD 回路三处错误

回路SPD 画成了普通出线回路，不符合基础数据 0.4.6

① 末段文字

回路上显示了 "SPD" 末端标签 —— 不应有。② 插入点开关块被插入到 bx+1500，应插在回路基准点（母线处）。③ PL 线SPD 也被画了两段引线，应无 PL。

根因

BOX 生成时把 SPD 当普通出线回路统一处理（有标签、偏移插入、画 PL）。基础数据 0.4.6 规定 SPD 块内自包含全部图形：插于回路基准点、无 PL、无标注。

解决过程

在目录与渲染器落地 SPD 语义三开关，模板化表达而非特判函数：

• noPl:true
   —— 不画任何 PL 引线
• insertAtBase:true
   —— 块插于回路基准点（母线处），忽略 PL1 终点偏移
• noEndLabel:true
   —— 抑制末端文字/标签，块内自包含

结果：SPD 行只画 XT-SPD 块（可见性 D-Ⅱ）位于母线处，无 PL、无"SPD"文字，顺序仍垫底。

5box-catalog.json 新增字段被解析器丢弃（部署不生效）

数据新文件已拷入测试目录，但 PL/SPD 依然毫无改进

问题现象

DLL 与 JSON 都已更新部署，运行结果却与旧版完全一致（PL 仍缺、SPD 仍显示标签）。

根因

不是没拷对文件，而是加载器没读字段：BoxCatalogJson.ParseBox/ParseCircuit 未解析新增的 pl/noPl/insertAtBase/noEndLabel，于是运行时 box.Pl 恒为 null、三开关恒为 false → 所有修复形同未生效。

解决过程

• 补齐 ParsePl() 及回路四项字段的取值映射。
• 在 ZmSystem.Core.SmokeTest 增加回归断言：锁定 ZM_BD 箱级 PL 与 SPD 三开关，加载器一旦再漏读即 [FAIL]。
• 把"新增 JSON 字段必须同步解析器 + 加断言"沉淀为工程铁规则，写入系统图代码编写规则文档。

结果：冒烟测试确认解析生效：箱级 PL(pl1Len=1500/pl2Start=3000/pl2End=9500/width=40)；SPD noPl/insertAtBase/noEndLabel 全为 true。此后再加 JSON 字段不会无声回归。

6其余出线关联问题（同轮修复）

cosφ 缺"φ"

负荷表标签写成 cos，希腊字母 φ 不显示。

解决：标签统一为 cosφ。

负荷表结果未被取两位小数

公式字段无数值格式。

解决：数值列设 DataFormat = "%lu2%pr2"，公式结果保留两位小数。

箱名/箱型文字对正

用了左中对齐。

解决：互投箱/风机箱箱名、箱型改用 TextMiddleCenter 正中（此 API 版无 TextMiddle，以 TextCenter+TextVerticalMid 双居中等价实现）。

末段多行文字"定义的宽度"

原为 2100。

解决：按需求统一改为 Width = 2000。

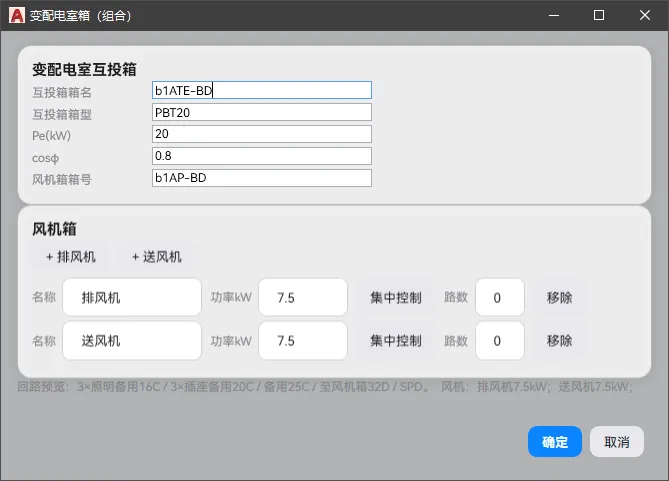

出图流程：先互投箱后风机箱

改为分步独立事务——先拾取互投箱基点、立即画互投箱并提交，再拾取风机箱基点、画风机箱；避免一次拿两个点后一次画两块导致顺序/坐标系错乱。
