百胜智能车牌识别IST第3步车牌识别接线安装教程
百胜智能车牌识别IST第3步车牌识别接线安装教程一、车牌识别相机与道闸控制器、显示屏接线教程 【如有问题私信留言】

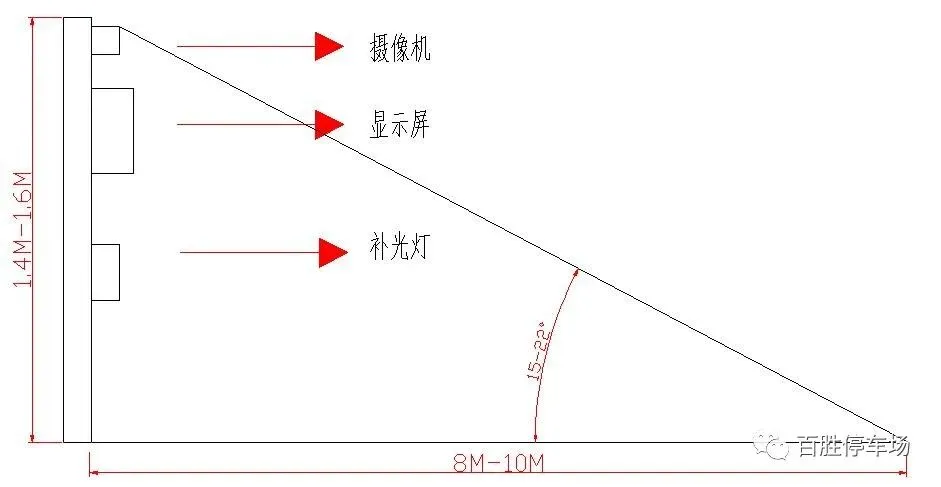

车牌识别施工安装要求： 1、车牌识别相机安装高度在140mm-160mm,与地面夹角15-22°。（所下图所示）

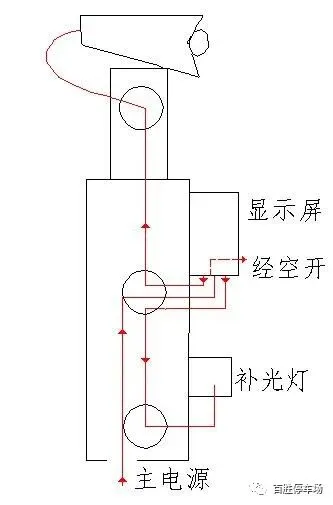

车牌识别电源走线： 1、主电源线连接到空开 2、然后空开分别引电源到相机和补光灯（如下图所示） 注：主电源、显示屏、补光灯必须经过空开，以免电压过大时烧坏设备；
车牌识别补光灯施工安装要求： 1、补光灯直射地面，照射距离2m-2.8m，距离太远会导致车牌过爆或发白，距离太近导致车牌亮度不够，这两种情况都会导致识别效果不好。（如下图所示）

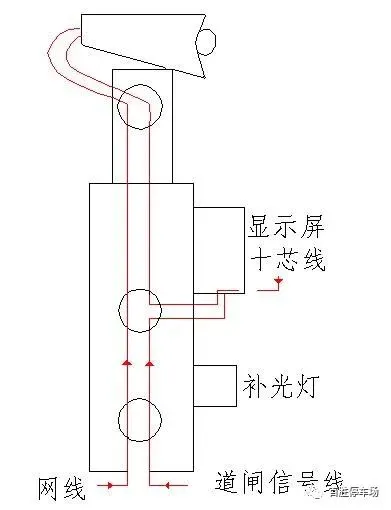

车牌识别显示屏线、网线、道闸信号线走线说明： 1、显示屏十芯线：包含显示屏485AB线（两根）、喇叭线（两根）、开关闸信号线（三根），剩下线路作为备用线使用（如下图所示） 2、网线直接从立柱底端引到相机（如下图所示） 3、道闸信号线从立柱低端引到显示屏（如下图所示）

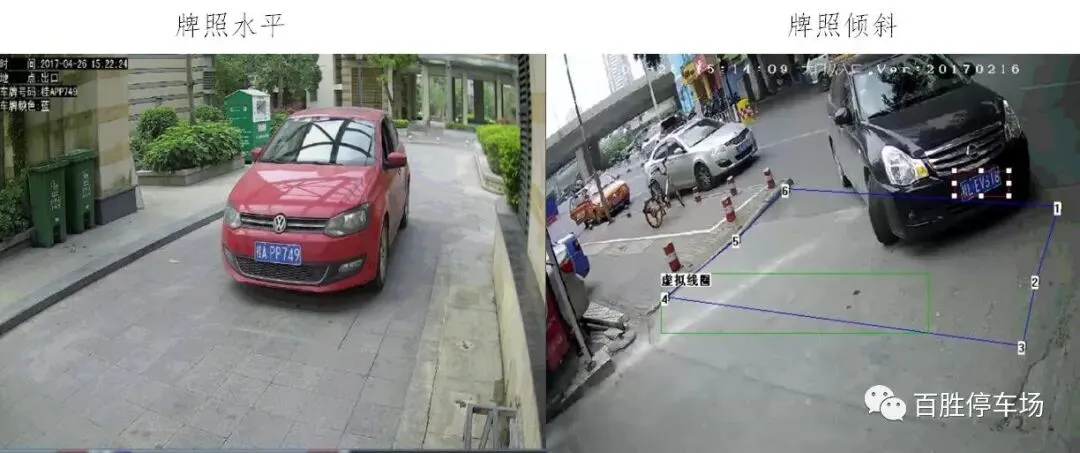

相机调节 相机平衡调节 1、牌照下边框，尽量的调节到和视频下边框平行，牌照倾斜会导致把J，Y识别为1，O识别为U等情况。

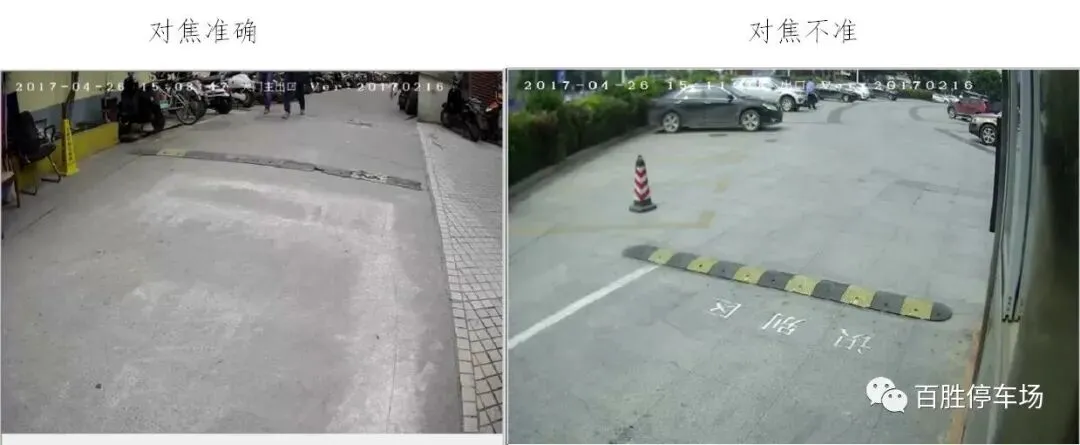

调节清晰度调节 1、摄像机通过补光灯后面的螺丝调节清晰度，若成像不清晰会出现漏拍或识别错误。

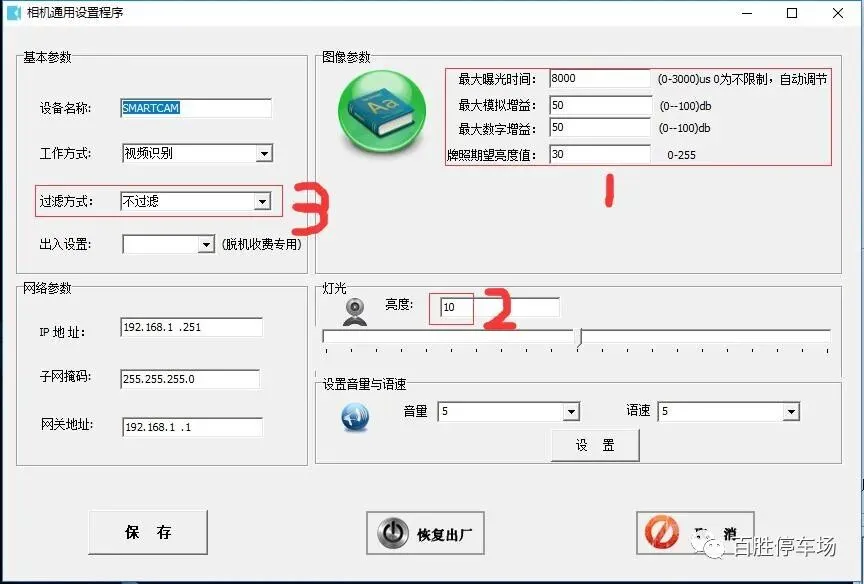

相机参数设置 1、通用设置参考图

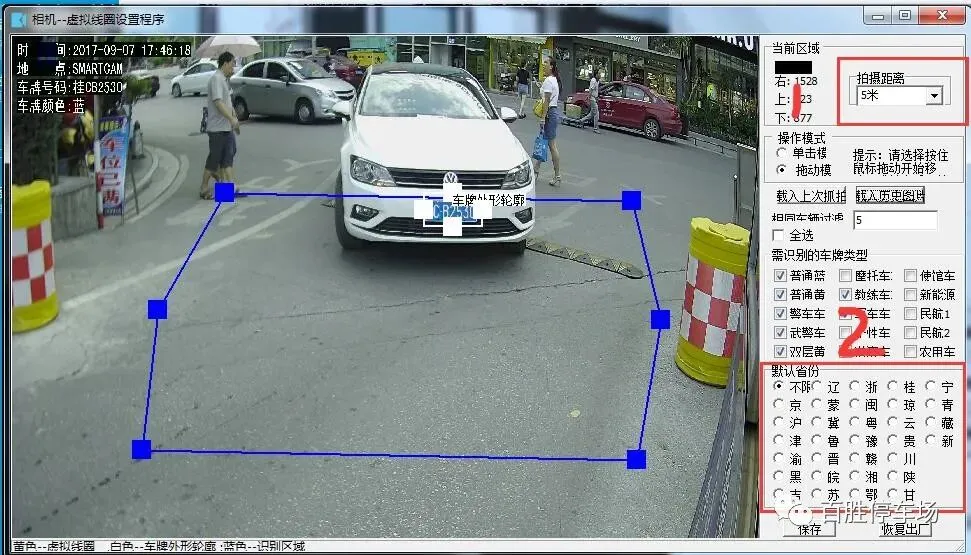

2、线圈设置参考图 蓝色线圈包含整个车道，识别区域推荐3-6米，车牌外形轮廓大小跟实际车牌大小一致，虚拟线圈放在图框正下方；
3、牌照输出类型参考图 牌照输出类型推荐选择：普通蓝牌、突通黄牌、警车车牌、武警车牌、双层黄牌、教练车牌、军车车牌、新能源车牌；

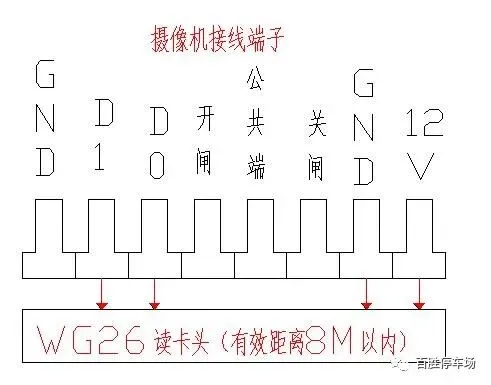

读卡头接线 读卡头目前只支持WG26读卡头，需共地。

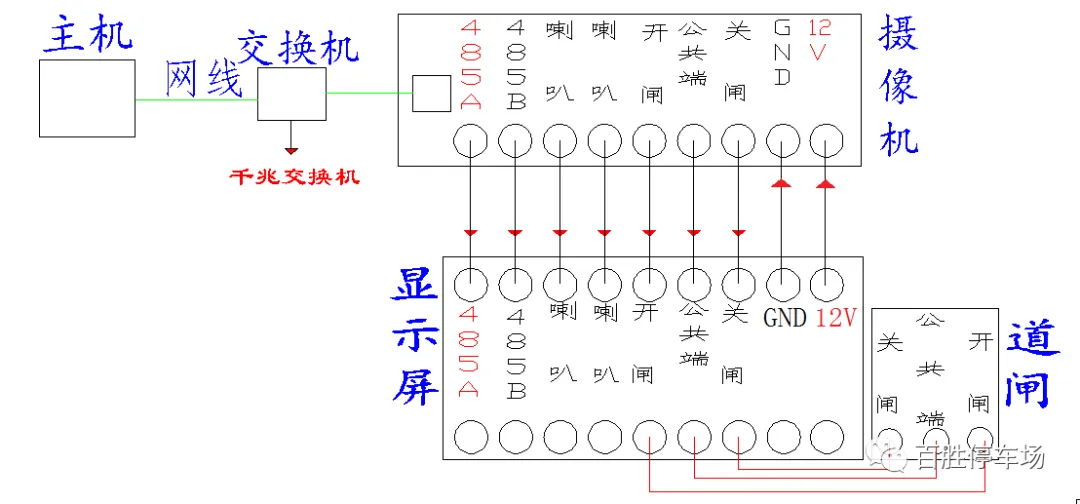

a、外置相机相机头---车牌识别与道闸接线示意图

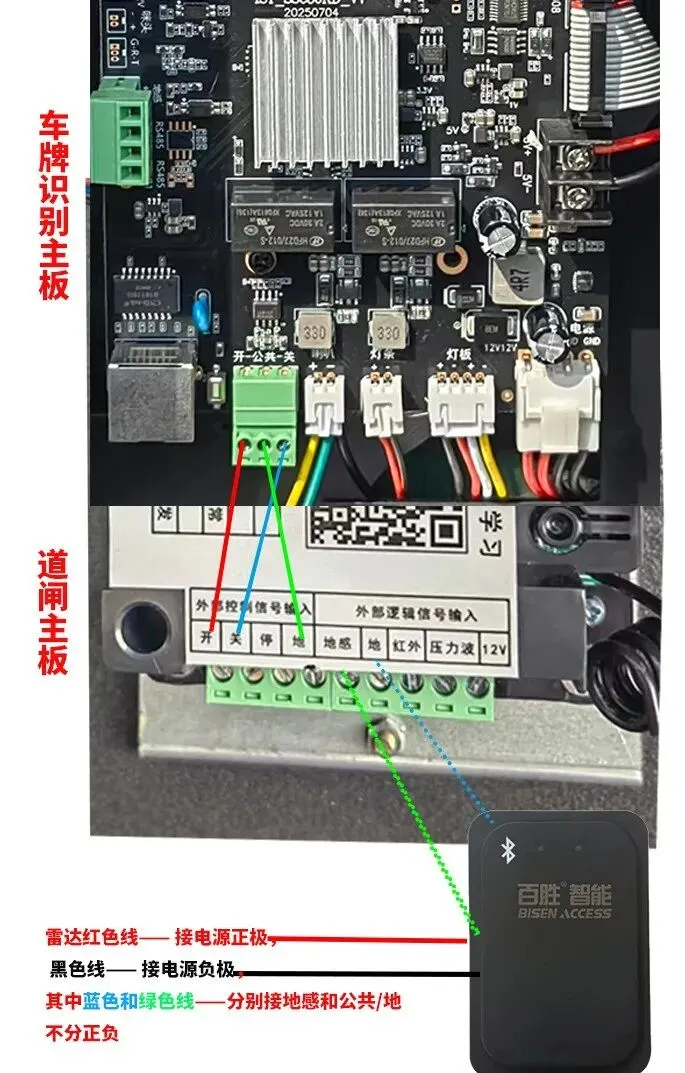

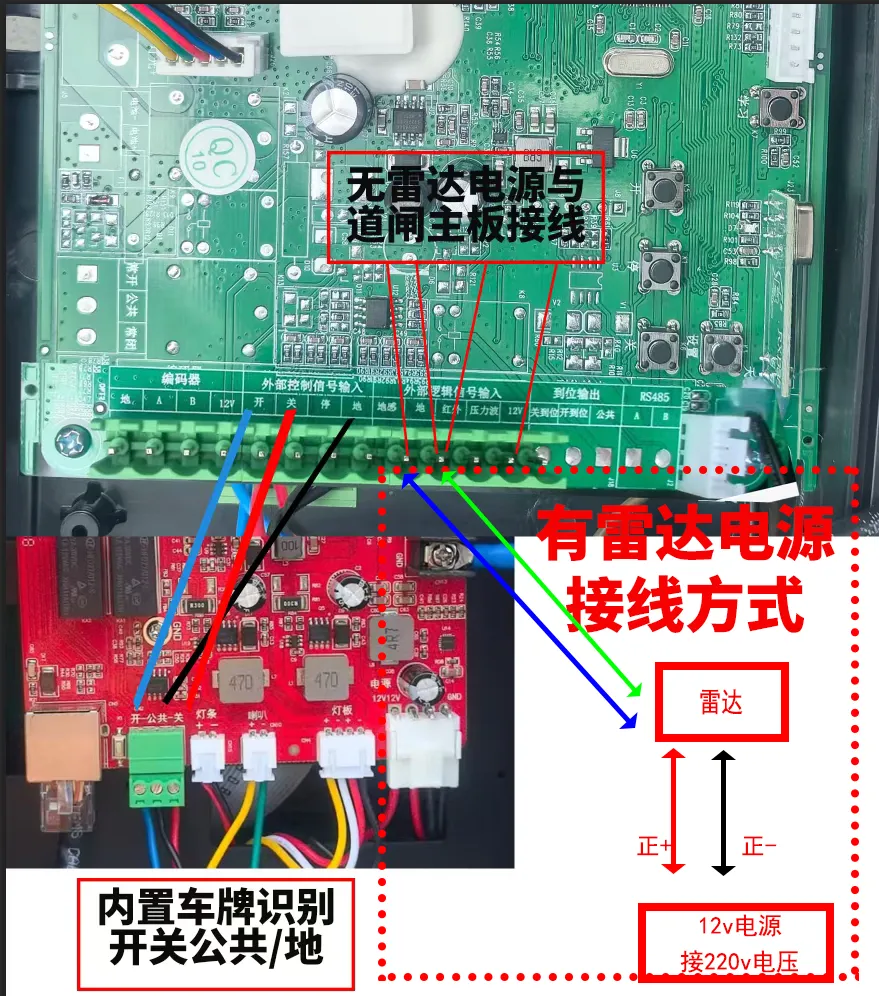

b、内置车牌识别与道闸接线示意图
c、内置车牌识别与道闸接线示意图

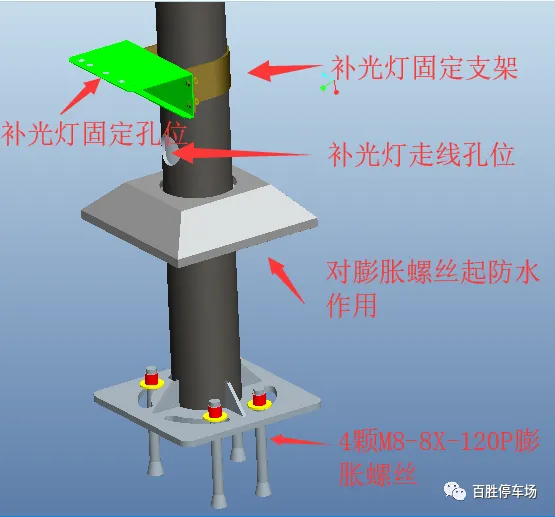

二、车牌识别立柱固定（4颗M8-8X-120P）
在确定好相机点位后，将立柱树立，道闸信号线、电源线、网线从下至上穿过立柱，再通过4颗M8-8X-120P膨胀螺丝将立柱固定，盖上防水盖以保护膨胀螺丝，使用抱箍在补光灯孔位上方固定住补光灯支架，补光灯电源从显示屏内出引出，此处支架用螺丝就可固定补光灯。【外置不光等接220v，内置补光灯接5v】

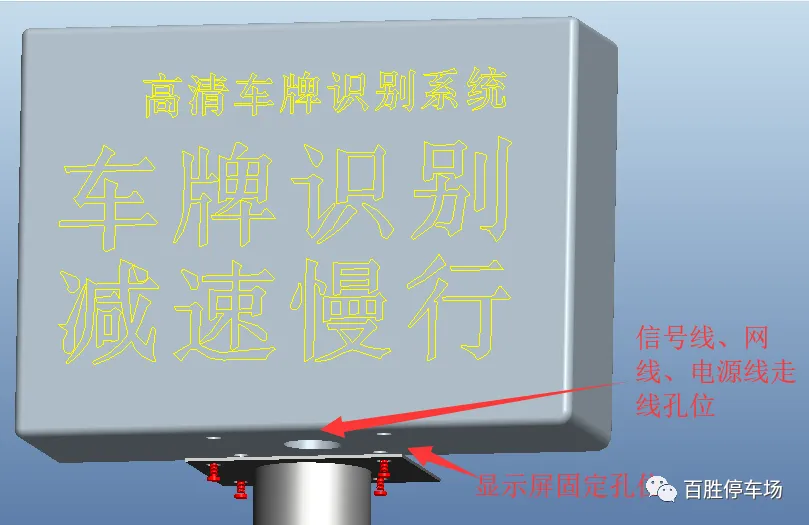

三、显示屏固定：
将从立柱孔内出来的道闸信号线、网线、电源线穿过显示屏下方走线孔位，然后通过螺丝将显示屏与立柱垫片固定，220V电源线接入空气开关，显示屏内置电源接入空气开关另一端，道闸信号线接入显示屏内接线端、将道闸控制器标识与显示屏内接线端标识一一对应接线就行。

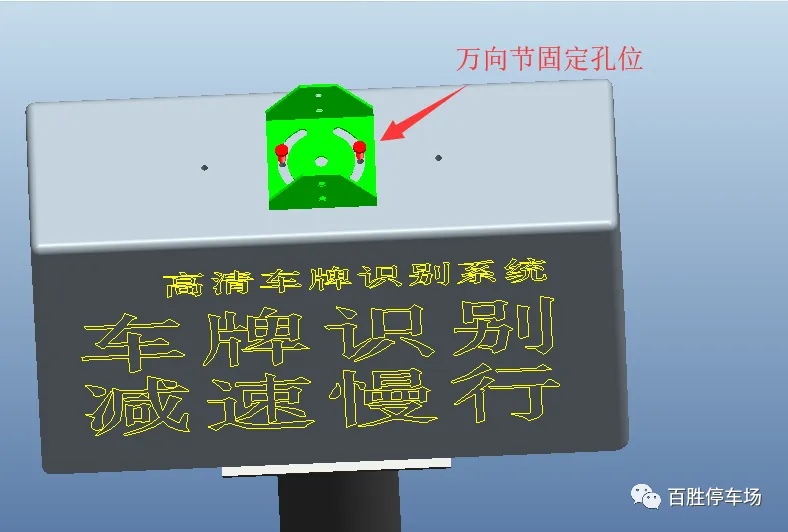

四、摄像机固定：

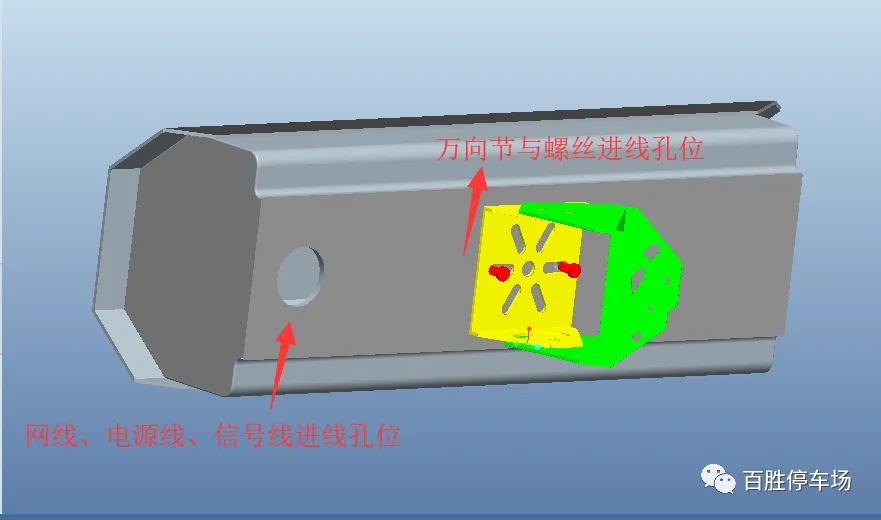

通过万向结把相机与显示屏连接固定（注：不可扭动端为相机端，使用螺丝接相机固定；可扭动端为显示屏端，使用螺丝接显示屏固定）。将设备自带十芯线、网线、电源线从显示屏后方孔位穿出通过管道连接到相机内。十芯线连接显示屏与相机，将机芯标识与显示屏内接线端标识一一对应接线就行，网线接入相机网口，如相机内置电源则从显示屏内接入220V电源，电源的12V接入机芯。

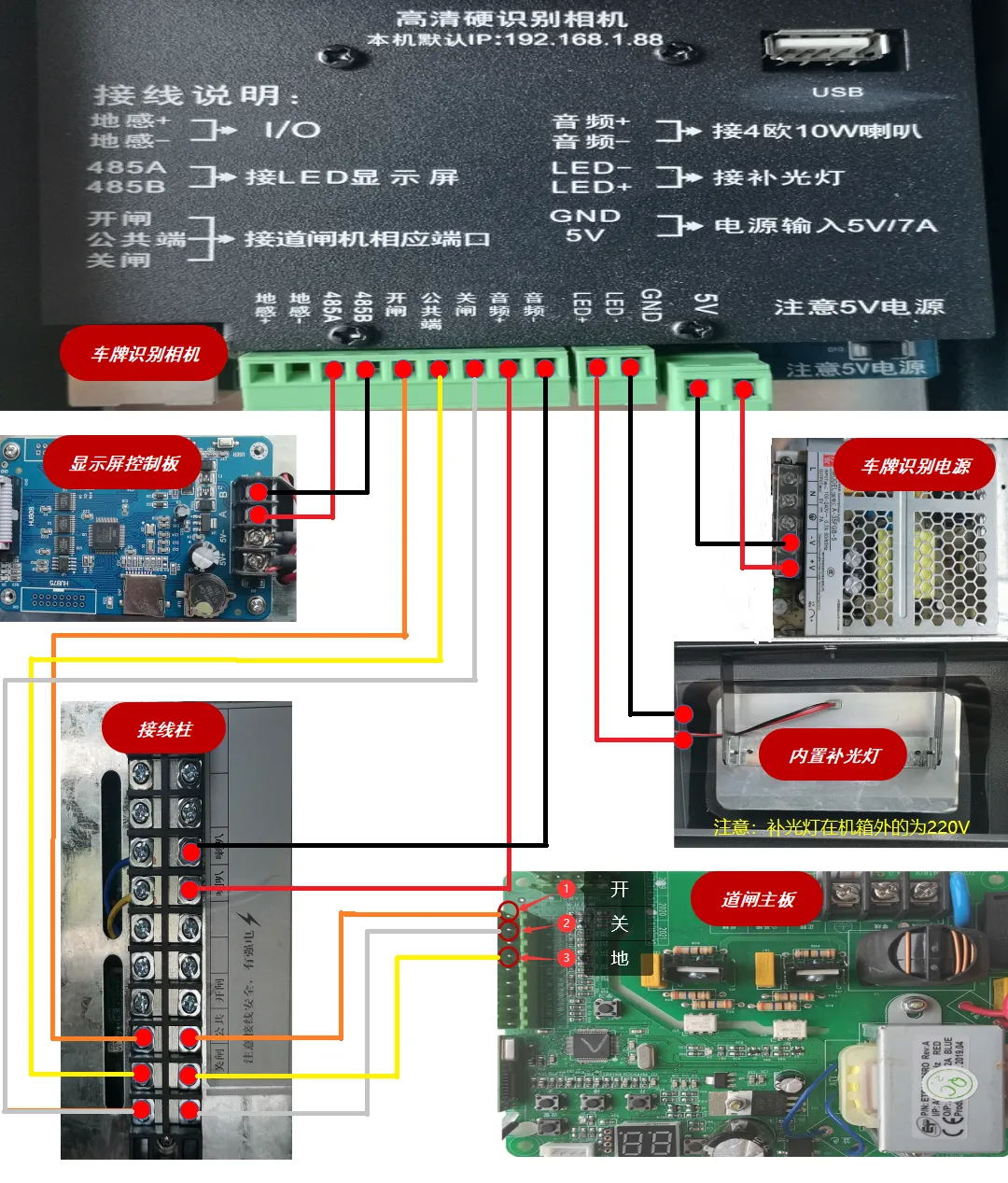

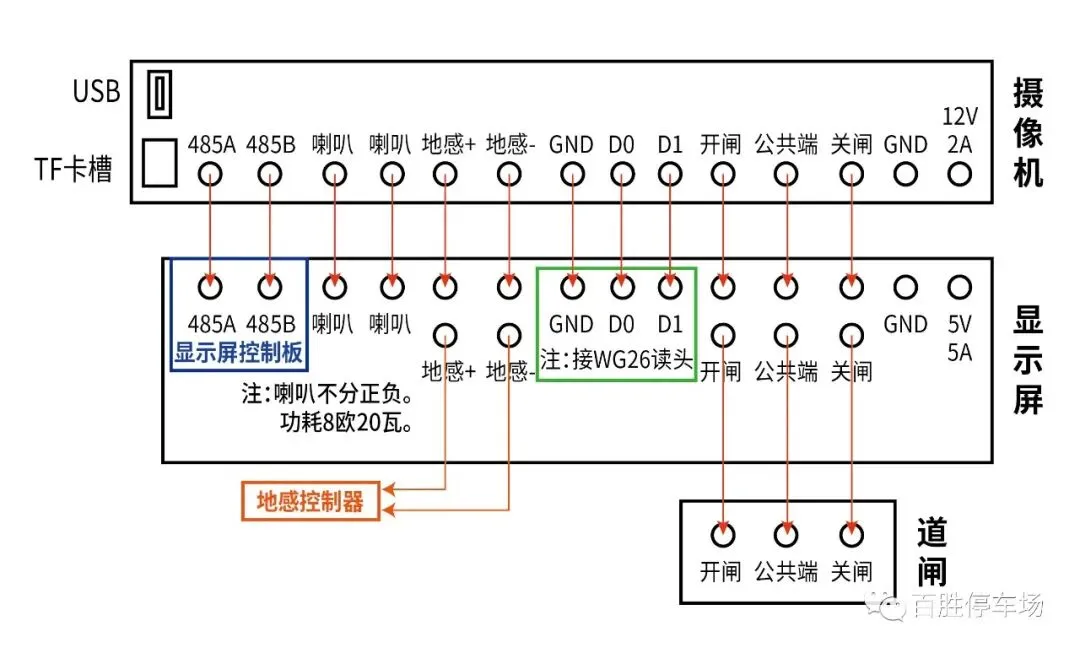

车牌识别接线详图（如下）：

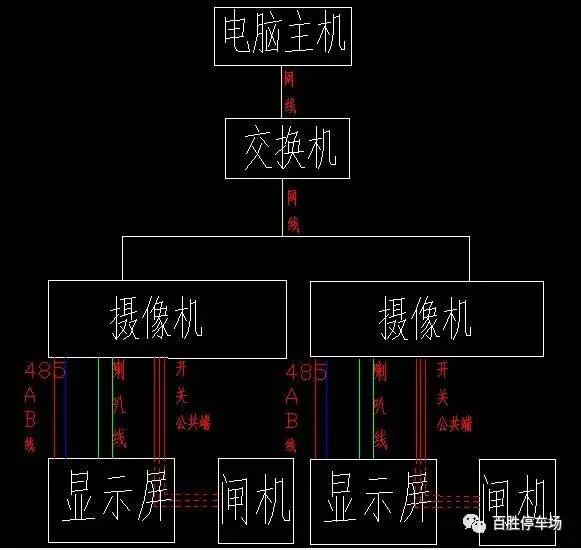

车牌识别一进一出系统整体接线示意图（如下图所示）
注：电源线接5V
