栅栏道闸安装避坑指南:从基础浇筑到调试验收,一次装好不返工
很多师傅觉得栅栏道闸就是"直杆机换个杆"。真上手才知道：杆重了、挡风面大了、力矩翻倍了，原来直杆那套经验基本全废。这篇是我在小区出入口项目上踩出来的经验，按安装顺序写，能照着干活。
先说选型：选错了后面全是补救
1. 杆长别顶着上限买。单杆栅栏常见 3～4.5m，超过 4m 就要确认机型力矩。厂家标称能带 6m，那是理想工况（无风、无杆托阻力、电压达标）。现场有风、有坡、电压偏低，顶格配置基本等于慢性烧电机。
2. 起落速度要提前跟物业讲清楚。栅栏杆起落普遍 6s，长杆 8～9s。物业习惯直杆 3s 的，会投诉"太慢"。合同和交底单上写清楚秒数，别等验收时扯皮。
3. 挡风面积是栅栏杆的命门。栅栏是网格，看着透风，实际挡风面比同长度直杆大得多。高层风道、沿海、空旷路口一定要：
选加厚加重机型 必配杆托／落地支架 必要时选带防风设计的栅栏杆
4. 超宽车道用对开，别硬扛。单杆覆盖不了就双机对开，必须配同步控制器 + 红外对射，防止两杆对撞。
一、土建基础：80% 的返工都出在这一步
坑 1：基础做小做浅，用久了机身松动、栏杆下垂
栅栏杆力矩比直杆大得多，基础受力不是一个量级。
一切以厂家安装手册为准。手册要求的尺寸是下限，不是"建议值"。

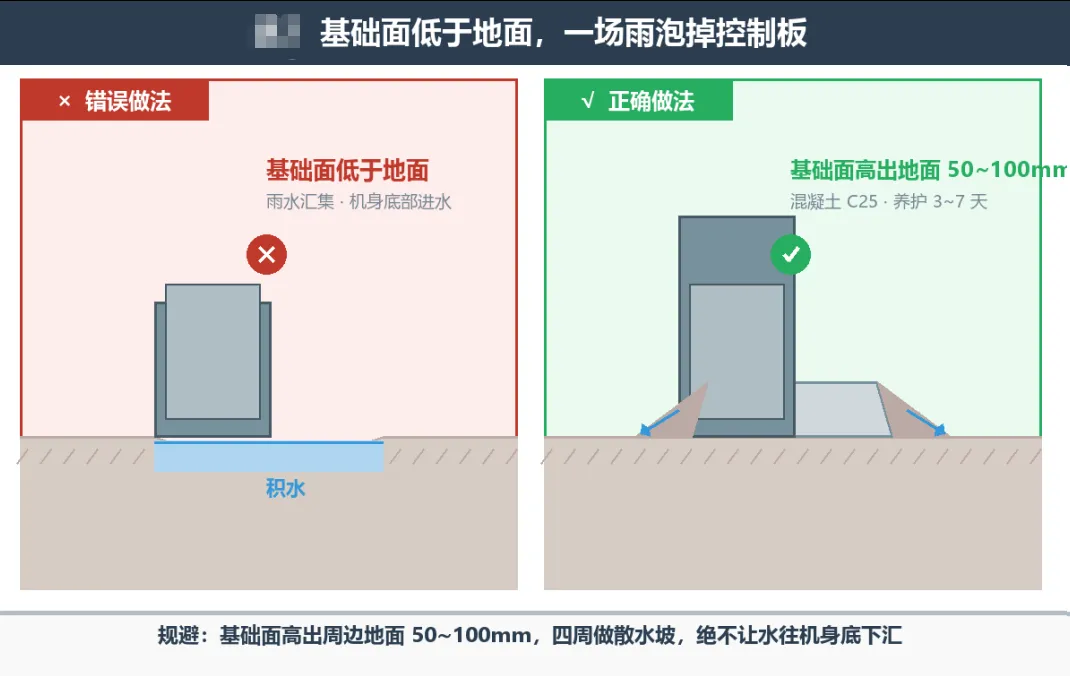

坑 2：基础面低于地面，一场雨泡掉一块控制板
基础面必须高出周边地面 50～100mm，且地面做散水坡，别让水往机身底下汇。南方梅雨季、低洼车库出入口尤其致命——水从底部进线口灌进去，控制板直接报废。

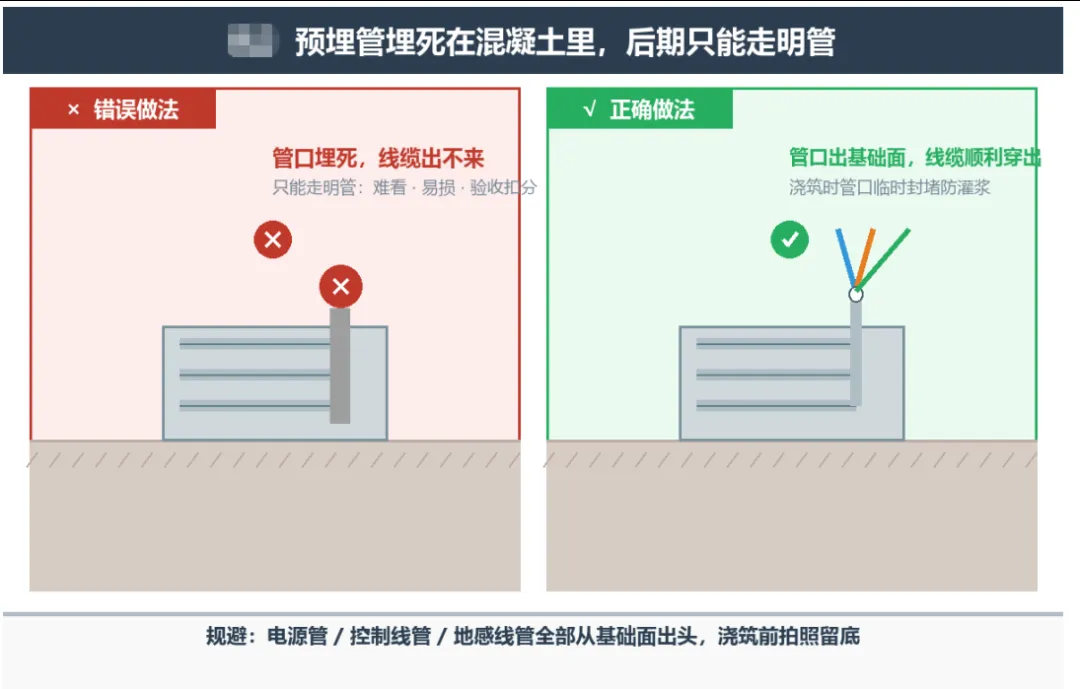

坑 3：预埋管埋死在混凝土里
电源管、控制线管、地感线管必须从基础面出头，管口临时封堵防止灌浆堵死。管口没出头 = 后期只能走明管，难看、易损、验收扣分。
坑 4：当天浇筑当天装机
混凝土养护至少 3 天（建议 7 天）再装机身。抢工期当天上机，打螺栓的震动会让基础开裂，后期螺栓松动、机身晃动，属于典型的"省一天，返工一个月"。
二、机身安装

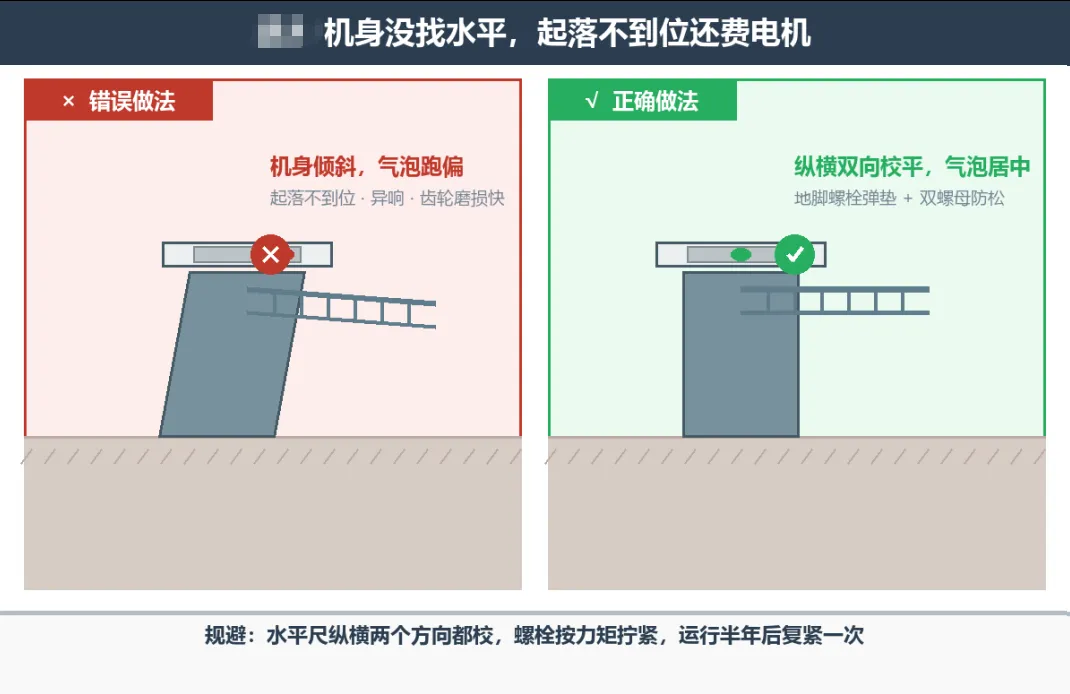

坑 5：机身没找水平
必须用水平尺，纵横两个方向都校。机身歪的后果：栏杆起落不到位、电机长期单边受力、异响、齿轮磨损加快。

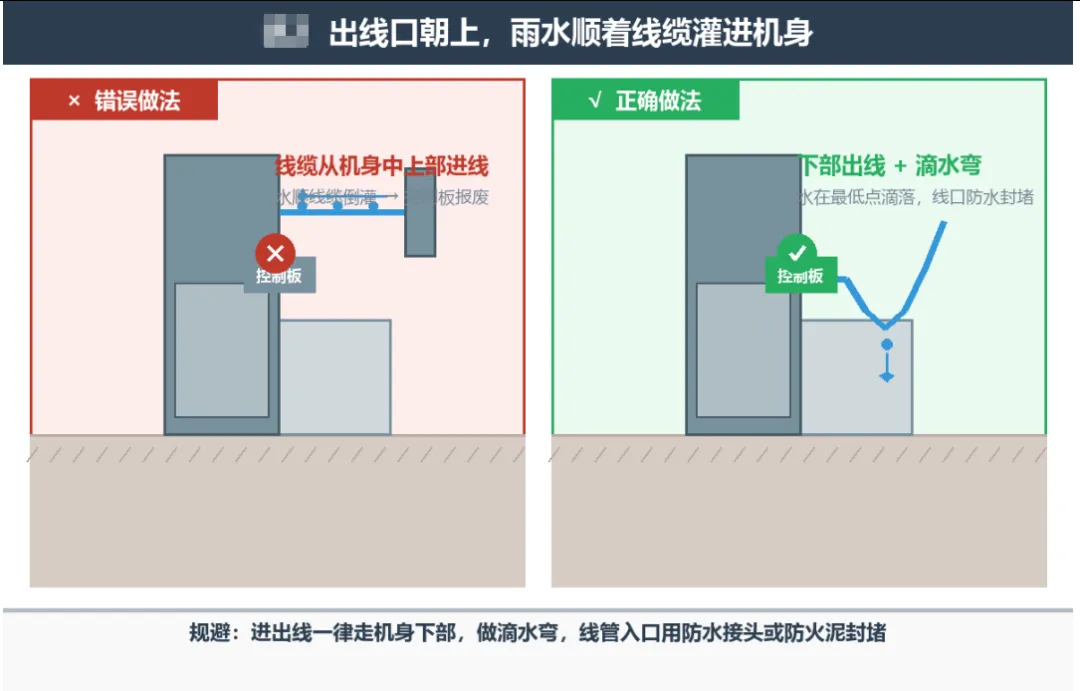

坑 6：出线口朝上，雨水顺线灌进机身
所有进出线走机身下部或侧下部，并做滴水弯（线缆先向下垂一段再进管），让水在最低点滴落而不是顺线流入。线管入口用防水接头或防火泥封堵。
坑 7：地脚螺栓不防松
弹垫 + 平垫 + 双螺母（或防松螺母），按力矩拧紧。道闸是长期震动设备，普通螺母几个月就松。半年后应复紧一次。
三、栅栏杆组装与平衡调节（核心中的核心）

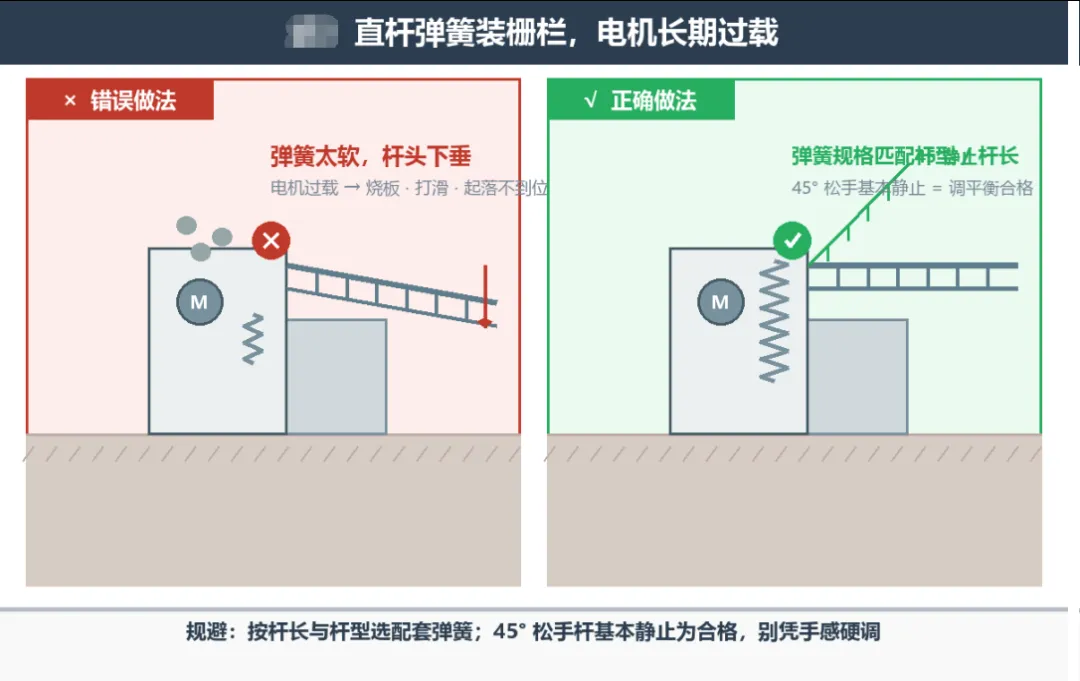

坑 8：用直杆弹簧装栅栏，电机直接过载
不同杆长、不同杆型（直杆／栅栏杆／曲臂杆）对应不同规格的平衡弹簧，不能混用。弹簧选错的后果：电机长期过载 → 烧驱动板、烧电机、起落不到位、齿轮打滑。
平衡调试标准（通用做法）：
手动把杆抬到 45° 左右松手，杆应基本静止或极缓慢下沉 快速下落 = 弹簧太软／拉力不足 自动上弹 = 弹簧太硬／拉力过大 调到 45° 能"停得住"为合格
坑 9：漏装卡簧、销轴，栅栏用着用着散架
栅栏杆件多、销轴多。组装时：
按说明书顺序装，别凭经验跳步 每根销轴必须装卡簧，装完逐个复查 连杆螺栓用防松螺母

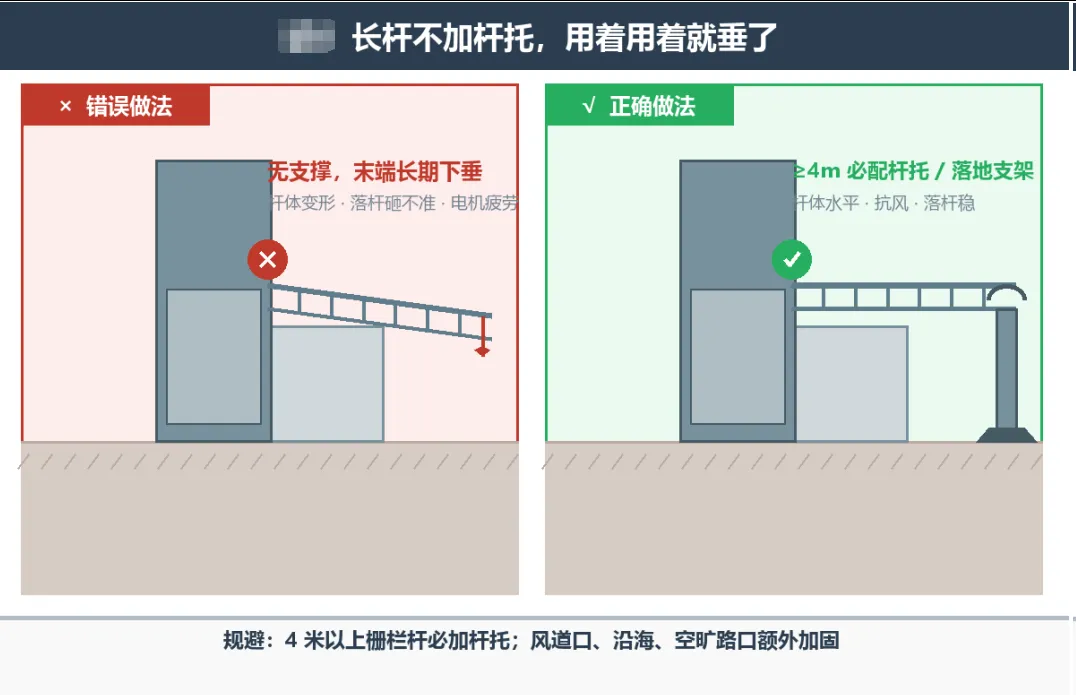

坑 10：长杆不加杆托
≥4m 的栅栏杆必须加杆托／落地支架。不加的后果：长期下垂变形、落杆砸不准、电机疲劳、运行异响、大风天杆体摆动。
坑 11：限位没调到位
调到限位后再手动盘车确认：
起杆到位：垂直（或接近垂直），不应"过顶" 落杆到位：水平，杆托受力均匀 反复起落 3～5 次确认无抖动、无撞击声
四、接线、地感与防砸（弱电本行，别在这翻车）
坑 12：强弱电共管，干扰到怀疑人生
220V 电源与网线、控制线分管敷设，间距按规范。共管的典型症状：车牌识别偶发失灵、开闸信号乱触发。

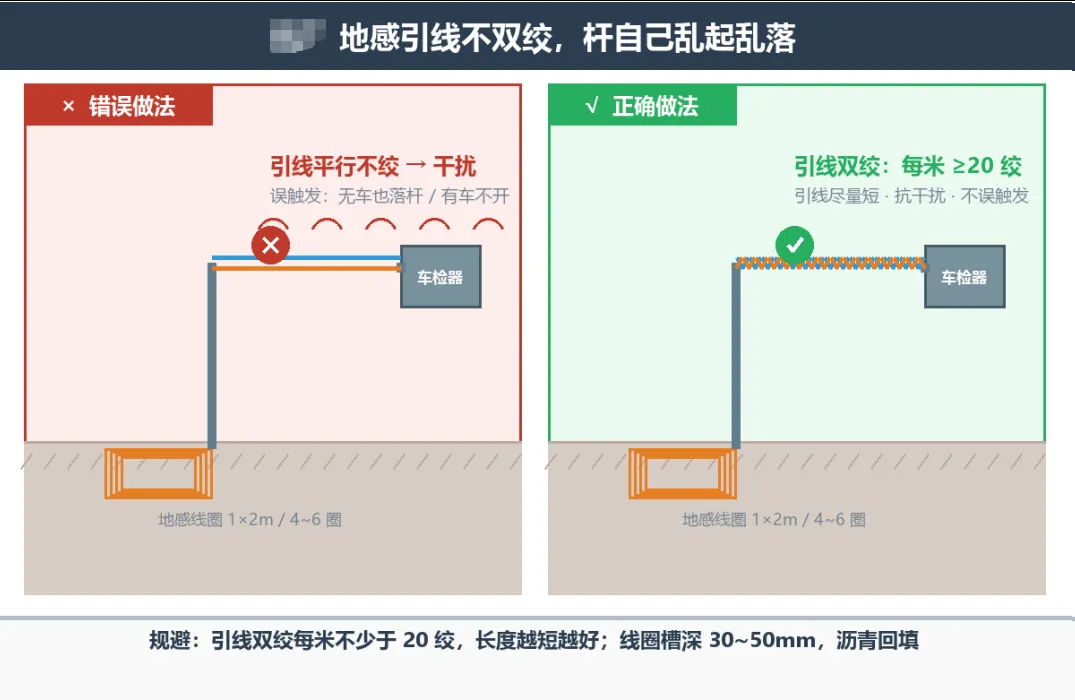

坑 13：地感线圈引线不双绞
| 双绞，每米不少于 20 绞 | |

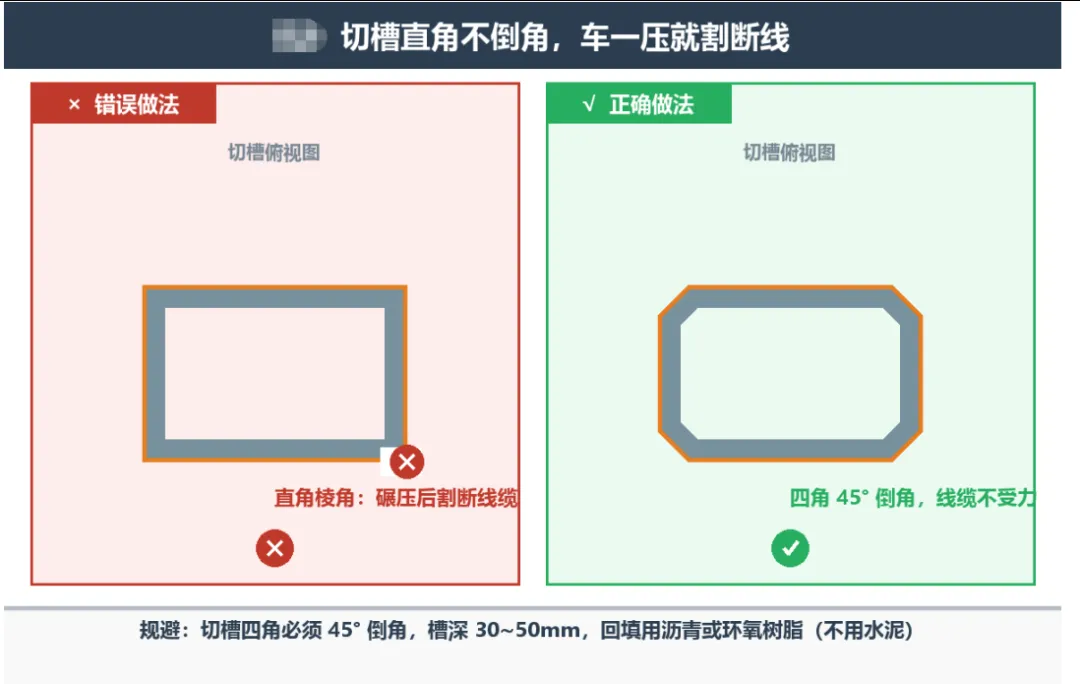

引线不双绞 → 干扰误触发，杆自己乱起乱落 切槽直角不倒角 → 车辆碾压后棱角割断线，整个线圈报废 用水泥回填 → 开裂进水，参数漂移

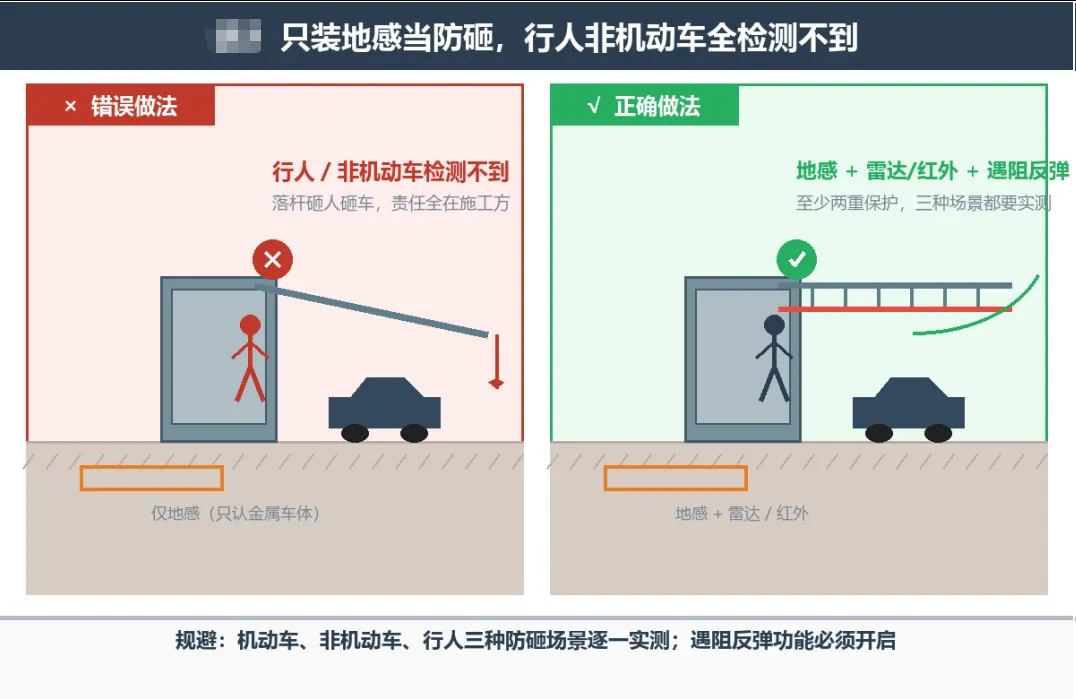

坑 14：只装地感当防砸
地感只检测金属车体，行人、非机动车检测不到。规范做法至少两重保护：
地感（车检器）+ 红外对射／雷达／防砸胶条 落杆过程中遇阻反弹（压力波／电流检测）必须开启并测试

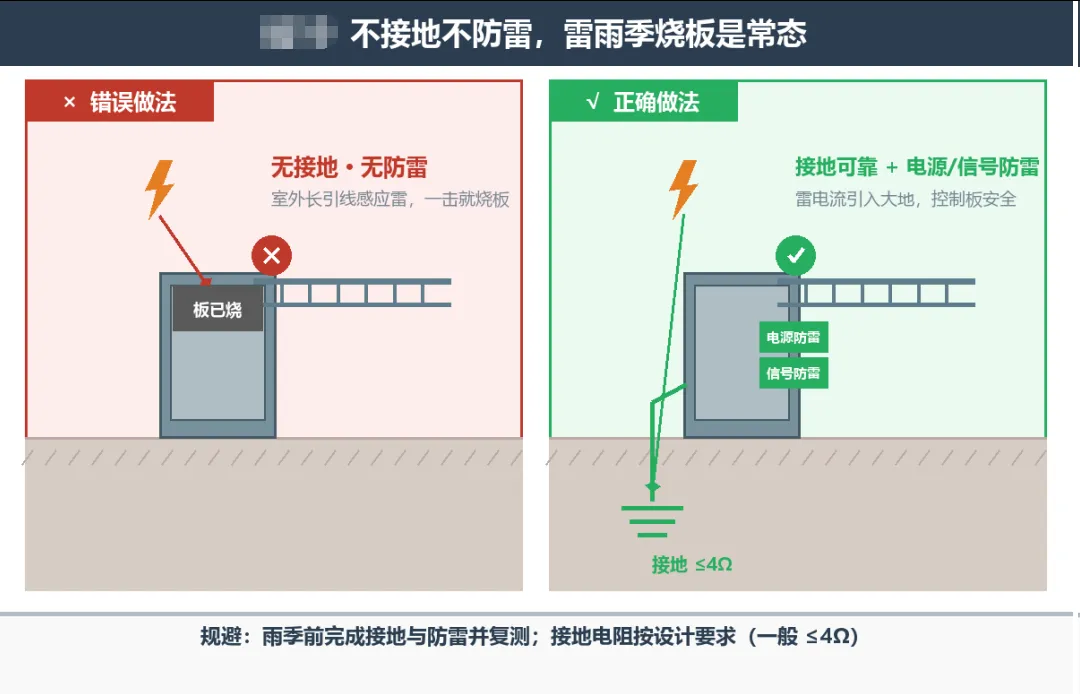

坑 15：没接地、没防雷
道闸是室外金属设备 + 长距离引线，雷雨季烧板的高频受害者。
机身、控制箱可靠接地，接地电阻一般要求 ≤4Ω（按项目设计要求） 电源侧装电源防雷器，信号线（网口／开闸信号）装信号防雷器 南方多雷地区这项不能省
坑 16：开闸信号接错
车牌识别相机给道闸的一般是干接点信号（继电器输出），不是 12V／24V 电平输出。接错轻则不动作，重则烧相机输出口或道闸控制板。接线前看清楚两边接口定义，最好拍照留存。
五、调试验收：别急着收工
连续起落测试：不少于 200 次，观察有无发热、异响、不到位 防砸测试：机动车、非机动车、行人三种场景都要试 断电应急：断电后手动抬杆（离合器／摇把）是否顺畅，恢复供电是否自动复位 消防通道：消防联动／紧急开闸功能必须测试并留记录 雨天复测：下一场雨后复测一次，确认无进水、无误触发 资料交付：接线图、遥控器、钥匙、说明书、保修卡，列清单签字
六、南方地区特别提醒
梅雨季防潮：控制板喷三防漆，箱内放干燥剂，进出线口封堵，基础面抬高 高温暴晒：控制箱避免西晒，必要时加遮阳罩／散热；夏季箱内温度过高会导致误动作 雷雨季：4～9 月雷击高发，接地与防雷必须在雨季前完成并复测 大风天气：栅栏杆挡风大，风力较大时应落杆或加固，长期无人值守的道口建议装风速联动
附：栅栏道闸安装交付检查清单（可打印）
□ 基础尺寸／深度符合厂家要求，混凝土已养护到位□ 基础面高出地面 50～100mm，周边有散水坡□ 预埋管全部出头，管口封堵完好□ 机身水平（纵横双方向校平）□ 地脚螺栓弹垫＋双螺母，力矩达标□ 进出线走下部，有滴水弯，线口已封堵□ 弹簧规格与杆长／杆型匹配□ 45° 平衡测试合格（基本静止）□ 全部销轴卡簧安装到位（逐个复查）□ ≥4m 杆已加杆托／落地支架□ 起落限位调整到位，无撞击异响□ 强弱电分管敷设□ 地感线圈：双绞引线＋四角倒角＋沥青回填□ 防砸至少两重保护（地感＋红外／雷达／胶条）□ 遇阻反弹功能已开启并测试□ 接地可靠（≤4Ω），电源＋信号防雷已装□ 开闸信号为干接点，两边接口定义已确认□ 连续起落 200 次无异常□ 断电手动抬杆顺畅□ 消防／紧急开闸功能正常□ 雨后复测无进水、无误触发□ 资料、遥控器、钥匙、说明书已交付签字
