Excel极简图表教程|柱形‑折线组合图制作,净利润&研发投入双指标可视化

柱形‑折线组合图适合同一时间维度下，两类量级不同指标的趋势对比，本案例使用蚂蚁集团近五年财务数据，对比研发投入、净利润变化，适合财报分析、年度汇报，公众号、PPT汇报可直接复用。

📊一、数据源准备

🛠️二、完整制作分步操作

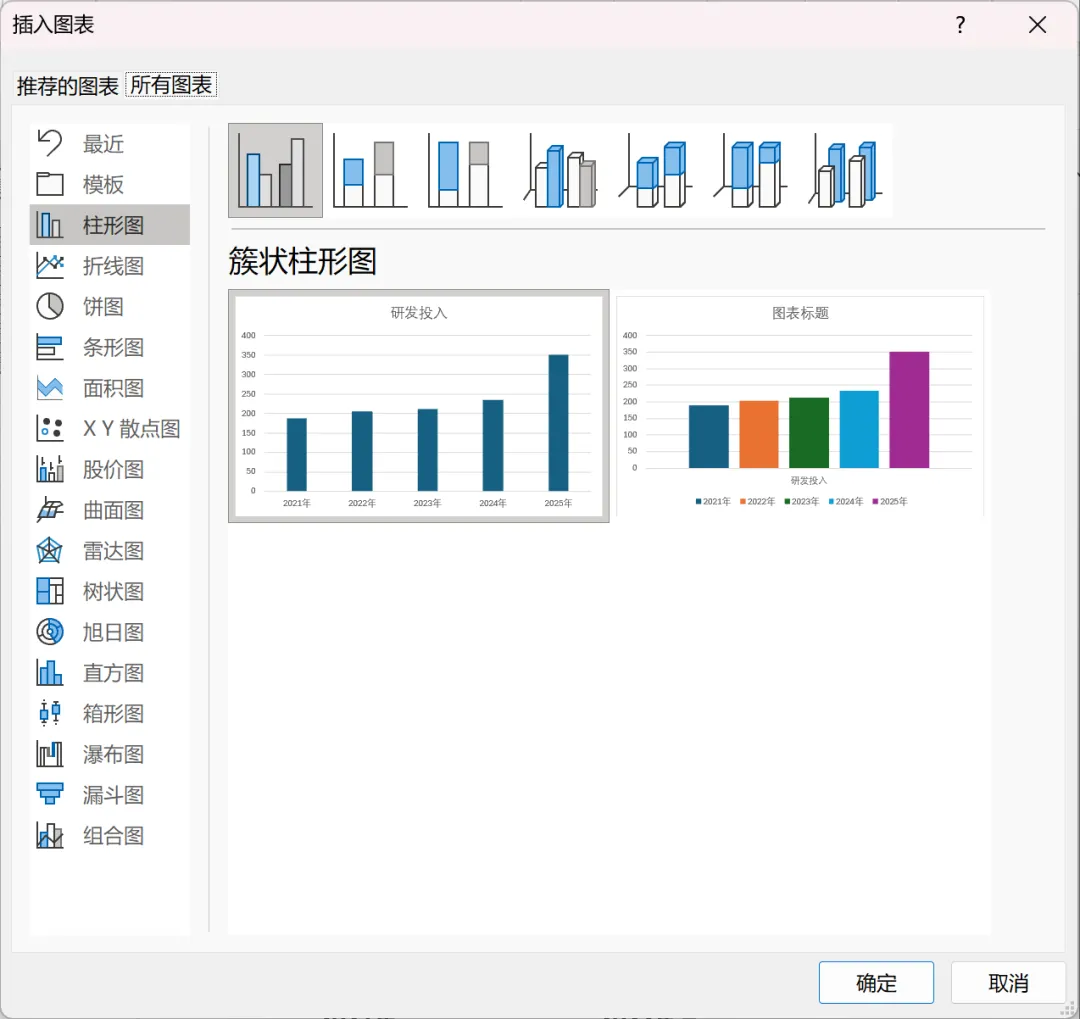

步骤 1：选中「年份、研发投入（亿元）」两列数据，插入柱形图。

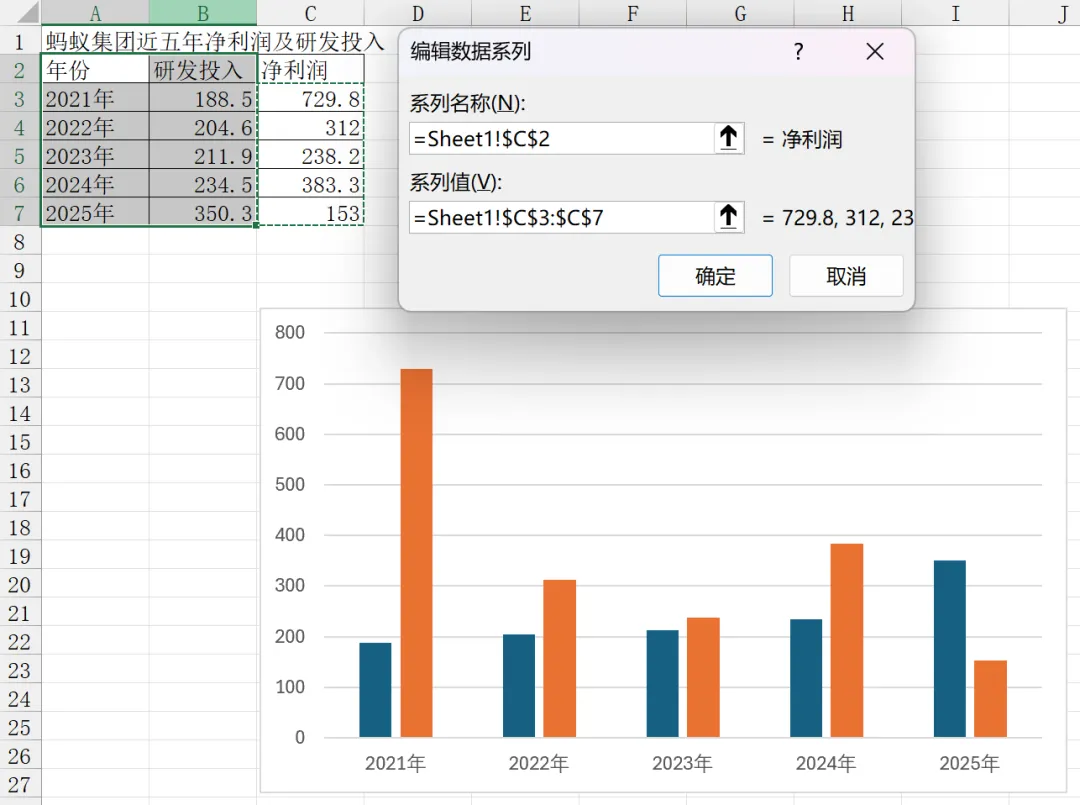

步骤 2：右键图表→【选择数据】，添加「净利润」数据系列。

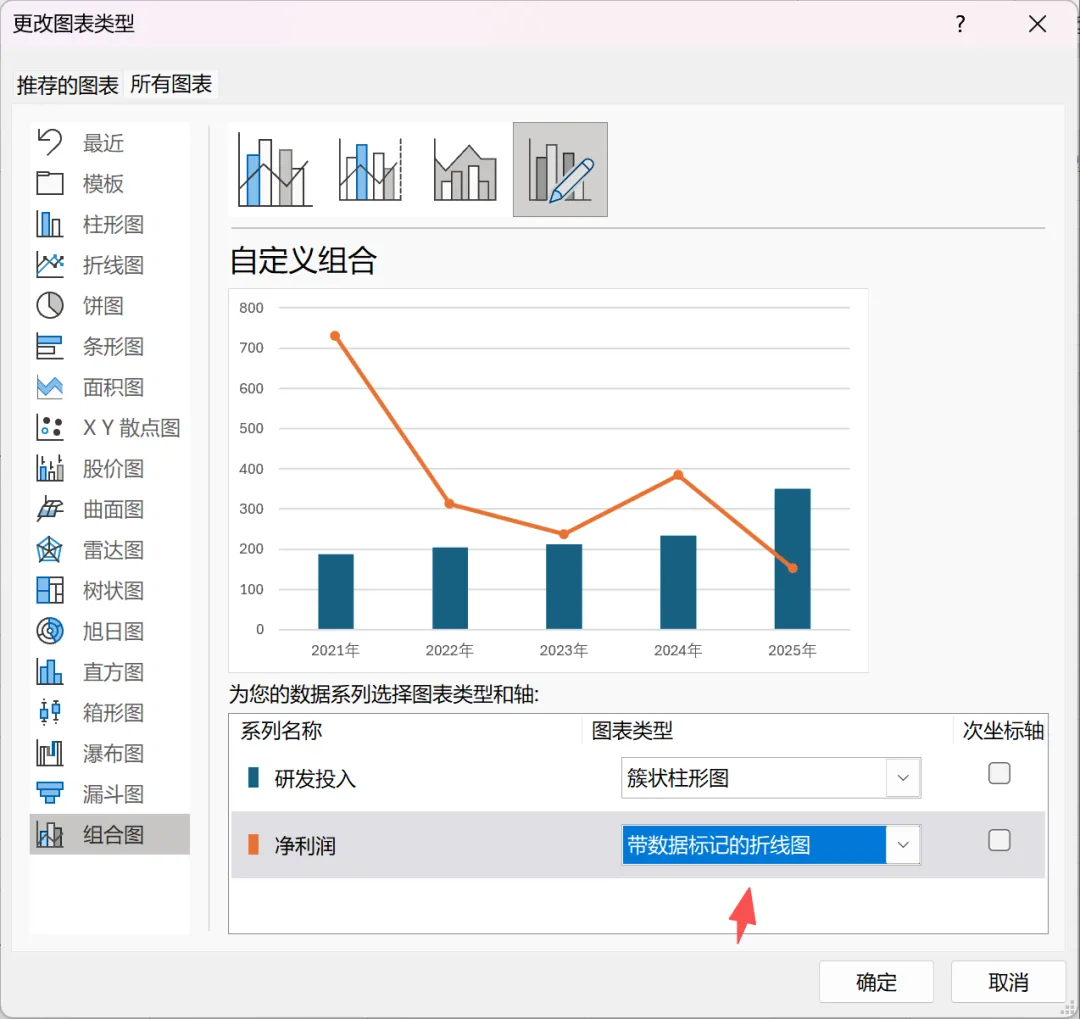

步骤 3：右键图表→【更改图表类型】，研发投入设置为柱形图，净利润设置为带标记的折线图。

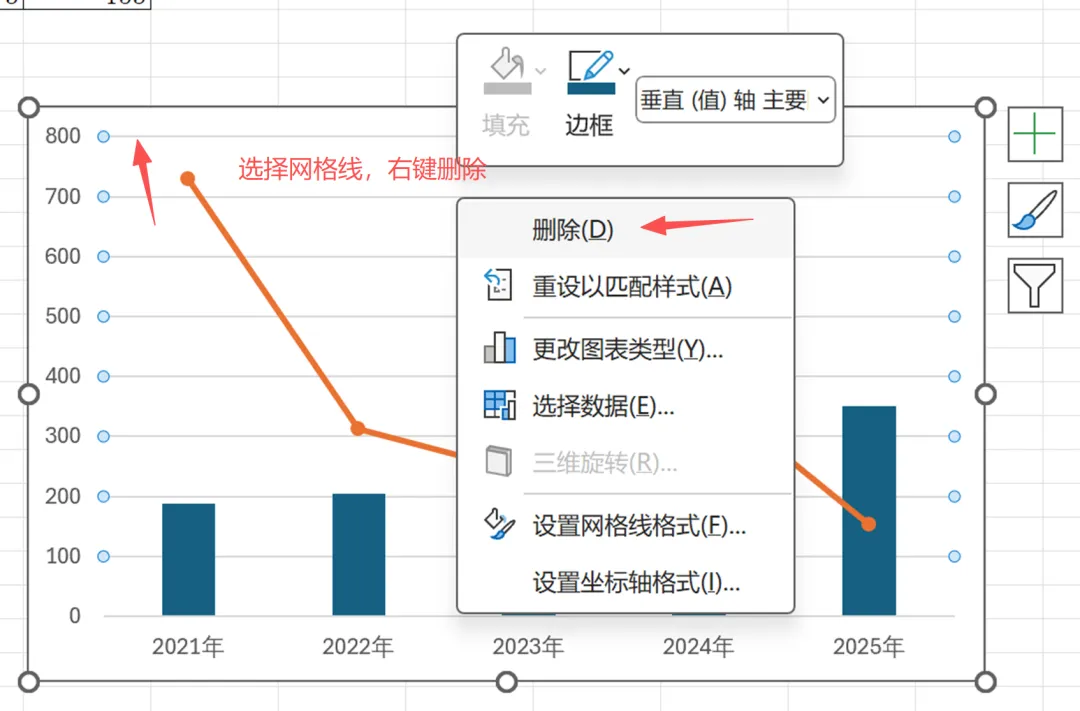

步骤 4：选中图表主要网格线，直接删除。

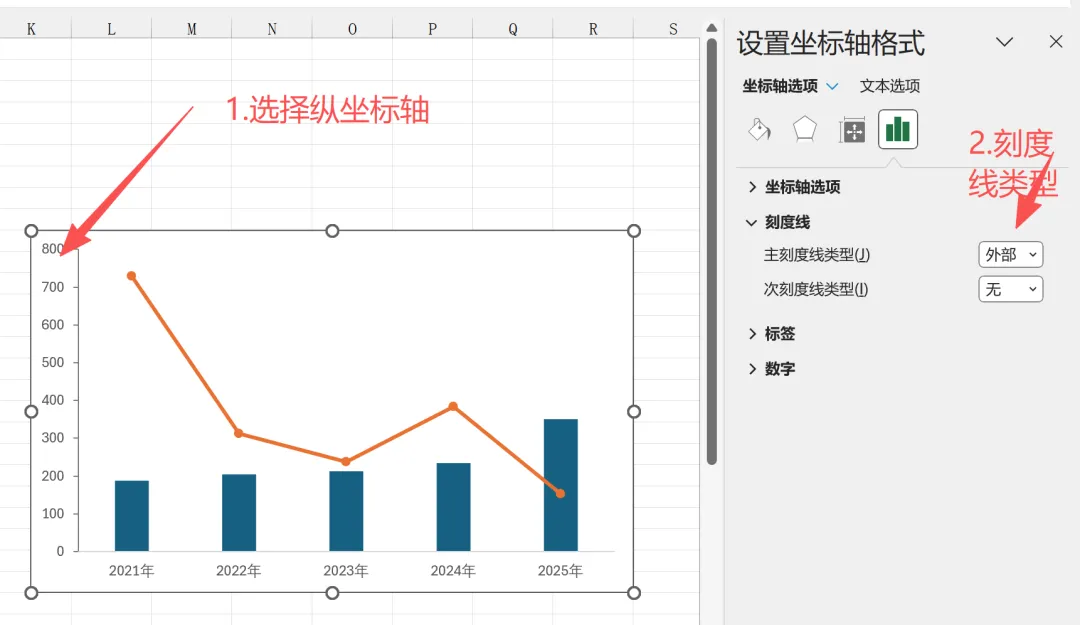

步骤 5：设置纵坐标轴：主刻度线类型选择外部；坐标轴字体设置微软雅黑、加粗、黑色。

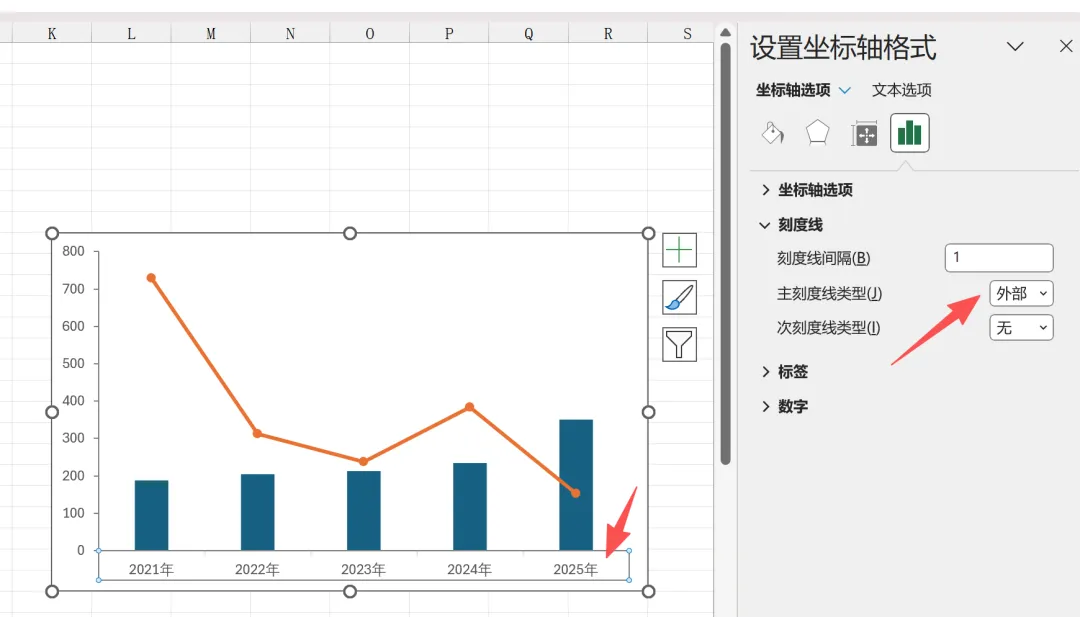

步骤 6：设置横坐标轴：主刻度线类型选择外部；坐标轴字体设置微软雅黑、加粗、黑色。

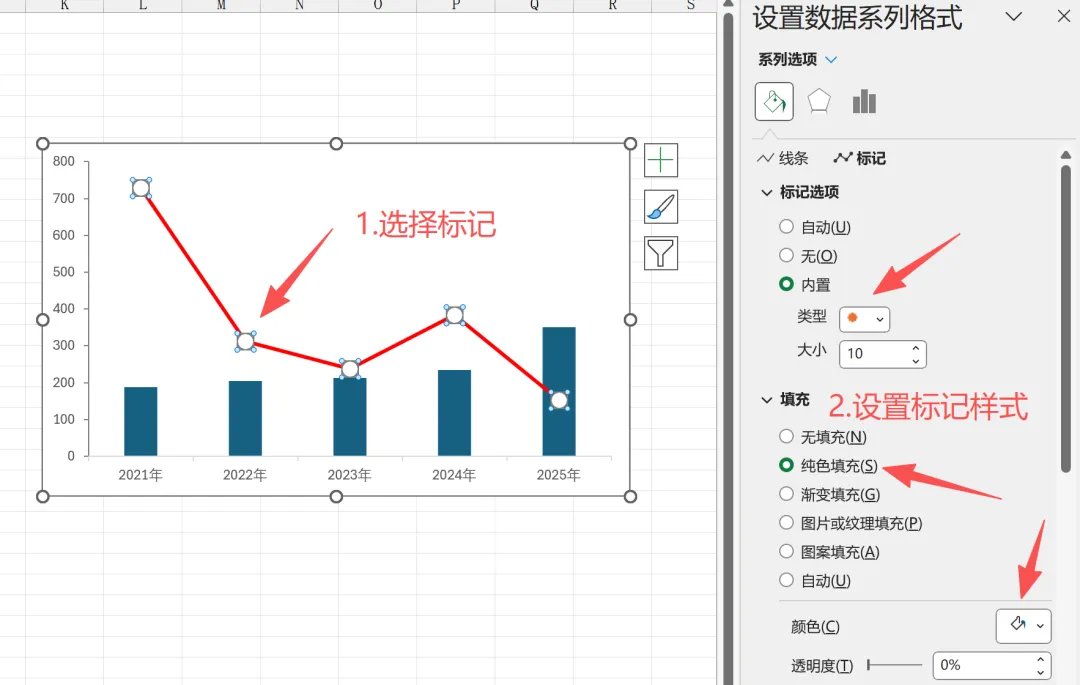

步骤 7：设置净利润折线：实线红色，线条 2.25 磅；标记使用 10 号圆形，红色边框、白色填充。

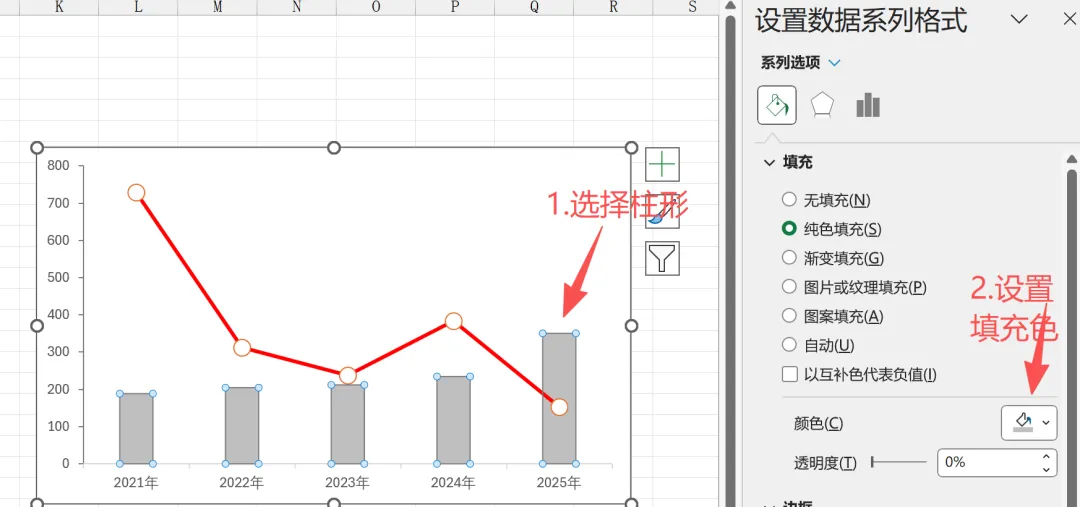

步骤 8：设置研发投入柱形：填充颜色设置灰色。

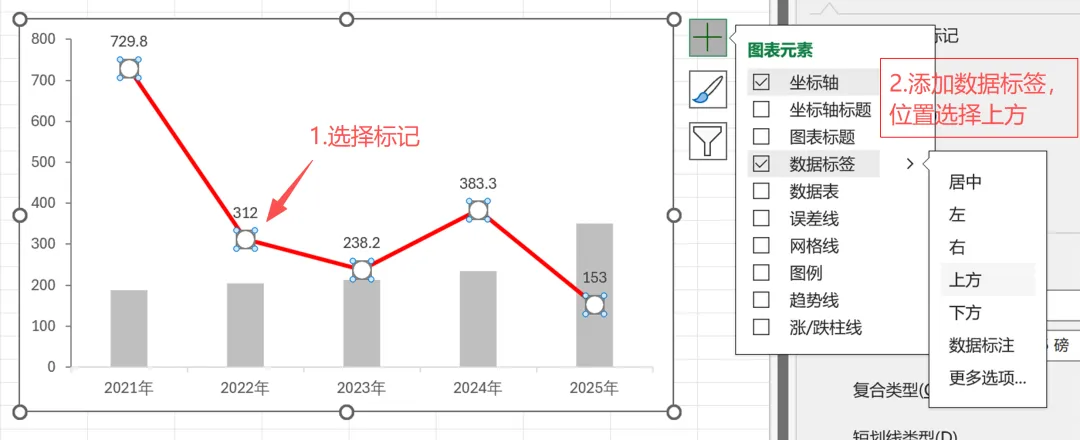

步骤 9：给净利润折线添加数据标签，标签位置置于上方；字体红色、微软雅黑加粗。

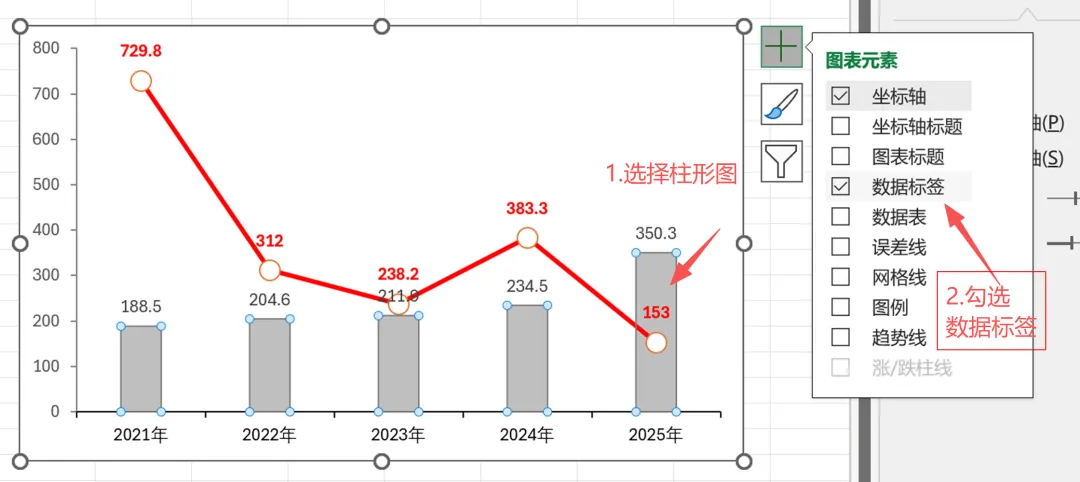

步骤 10：给研发投入柱形添加数据标签，标签位置置于上方；字体灰色、微软雅黑加粗。

步骤 11：添加图表标题，修改为：蚂蚁集团近五年净利润及研发投入（亿元）。

步骤 12：调整图例，放置在图表上方。

步骤 13：图表底部插入文本框，录入文字：资料来源：阿里巴巴财报（权益法反推净利润）、蚂蚁集团年度可持续发展报告（研发投入），完成图表制作。

🧠作图思路

本案例采用组合图，柱形展示每年研发投入的规模，折线展示净利润的年度波动；分别给柱形、折线增加数据标签，每个年份数值直接呈现，阅读清晰直观，解决两类指标数值差距大、不方便放在同一类图表的问题。

✨三、数据解读 + 模板复用 & 职场使用技巧

案例数据解读

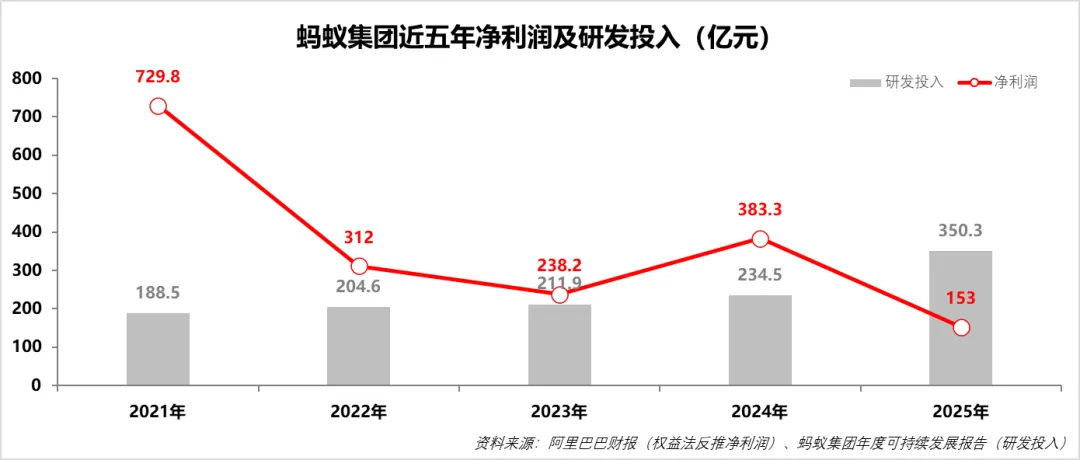

图表展示蚂蚁集团 2021‑2025 年研发投入与净利润走势，能够直观观察：净利润整体下行，研发投入持续走高。本文仅演示图表制作方法，图表为教学演示。

通用使用技巧

1. 适用场景：适合时间序列下，两组量级差异较大指标对比，用于年度财报、多期数据复盘。

2. 修改便捷：直接替换表格原始数值，图表、标签会自动刷新；修改年份、指标名称即可更换业务场景。

3. 输出适配：导出图片后，可直接用于Word 报告、工作汇报 PPT、公众号推文、短视频素材。

4. 阅读提示：对外发布图表，图例区分清楚柱形、折线分别代表的指标含义。

⚠️四、新手避坑关键点

1. 不要全部做成柱形图：两个指标数值差距悬殊，全部用柱子会导致其中一组数据几乎看不见。

2. 区分好系列类型：研发投入保留柱形，净利润切换为带标记折线，不要两个系列混用错图表类型。

3. 数据标签不要重叠：折线标签放在上方，柱形标签也放在上方，查看图表时留意有没有文字互相遮挡。
