读懂 EtherCAT 主站源码:SOEM 分层架构与 STM32H7+FPGA 移植实战

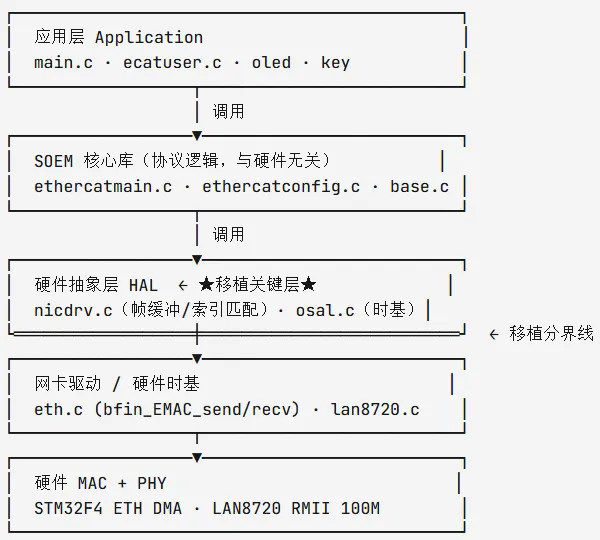

本文面向初学者，带你在不迷失于协议细节的前提下，通读一个真实的 EtherCAT 主站工程——基于 SOEM (Simple Open EtherCAT Master) 移植到 STM32F407 的代码，并最终给出向 STM32H7+FPGA 平台移植的完整路线。 一、为什么从源码读起 很多初学者上手 EtherCAT 时会被协议规范、XML 配置文件、各种寄存器地址吓退，觉得它"太重"。但当你真正打开一个能跑通的主站工程，会发现它的代码结构异常清晰：自上而下就是五层，每一层职责单一，层与层之间靠明确接口耦合。 一旦看懂了这五层，你会得到一个关键认知——移植到任何新平台，真正要改的代码不到工程总量的 5%。这不是夸张。下面我们就来验证这句话。二、五层架构：一张图看清边界 整个工程自上而下分为五层： 对初学者最关键的一点：移植分界线就画在 nicdrv.c 与 eth.c 之间。 nicdrv.c 负责帧缓冲管理与收发配对（保留在 STM32）； eth.c 里的 bfin_EMAC_send() / bfin_EMAC_recv() 是真正打交道的硬件收发函数（交给 FPGA 替换）。记住这两个函数名，移植之路就豁然开朗了。 各层职责与对应源码 应用层 —— main.c 负责 OLED/按键显示，在 1ms SysTick 中调用 ecat_loop()；ecatuser.c 封装了 ecat_init() 启动序列、ecat_loop() 周期收发、以及 PDO 结构体指针 outputs1/inputs1。 SOEM 核心库 —— ethercatmain.c 是状态机与过程数据交换；ethercatconfig.c 是从站扫描与 IOmap 映射；ethercatbase.c 是以太网帧/数据报组包。 HAL 层 —— nicdrv.c 用 16 个收发缓冲 + 索引号把"发出的帧"和"返回的帧"配对；osal.c 提供微秒级定时器（供超时判断）。 网卡驱动/时基 —— eth.c 的 bfin_EMAC_send/recv 是 SOEM 与硬件的唯一接口；tim.c 用 TIM2(µs)+TIM3(秒) 给 osal 提供时间。三、主站是怎么"跑起来"的：状态机四步走 EtherCAT 从站有四个核心状态：INIT → PRE_OP → SAFE_OP → OP。只有进入 OP，主从之间才会周期性交换过程数据。ecat_init() 按固定顺序完成整套握手： 1.ec_init(“YS-PWM”) —— 绑定网卡，初始化 16 组收发缓冲。 2.ec_config_init(FALSE) —— 扫描发现从站：发广播读(BRD)清点从站数量，再对每个从站自增读(APRD) EEPROM，填充全局数组 ec_slave[] 的厂商ID、产品ID、名字等信息。 3.配置从站 + DC + IOmap 映射 —— 注册 PO2SOconfig 回调（在从站进 SAFE_OP 前通过 SDO 写 PDO 映射参数 0x1C12/0x1C13），调用 ec_configdc() 配置分布式时钟，ec_config_map(&IOmap) 根据 FMMU 和同步管理器把输入输出数据映射到一块连续内存。 4.ec_statecheck(0, EC_STATE_SAFE_OP) —— 推动所有从站进入安全运行。 5.收发一帧 + ec_writestate → EC_STATE_OPERATIONAL —— 进入运行态，开启 1ms 周期循环。 这里有两个初学者容易忽略的重点： 重点一：PO2SOconfig 回调函数指针。 SOEM 在从站进入 SAFE_OP 前会自动调用它，这是 EtherCAT 协议规定的「PRE_OP 阶段配置点」——你只能在这个时机通过 SDO 写 PDO 映射，因为 SAFE_OP 后从站就锁定映射了。 重点二：WKC（工作计数器）。 expectedWKC = (outputsWKC * 2) + inputsWKC。每个从站处理一次数据报，WKC 自增；逻辑读写(LRW)对输出从站 +2（读+写）、输入从站 +1。主站每周期比对实际 WKC 与期望值，判断通信是否正常。这是 EtherCAT 最精巧的健壮性设计。 关键数据结构 ec_slavet 记住几个字段：outputs/inputs 指向 IOmap 里的输出/输入区（主站直接读写这两块内存即等于与从站通信）、Obytes/Ibytes 是字节长度、configadr 是配置地址、SM[]/FMMU[] 是同步管理器与内存映射单元四、周期过程数据交换：核心中的核心 进入 OP 后，每 1ms 在 SysTick 中断里调用 ecat_loop()，里面就两句：

ec_send_processdata();ec_receive_processdata();

这对函数构成了「一帧走完整个从站链」的总线式读写。它的机制是 EtherCAT 区别于普通以太网的根本所在——以太网帧是"一帧走到底"的总线拓扑： 1.构造 LRW 帧：主站用逻辑地址读写命令(LRW)一条数据报同时读写整段逻辑内存，效率最高。第一个帧里还追加一条 DC 时间戳数据报(EC_CMD_FRMW)，读写 DC 主从站的系统时间寄存器，这是分布式时钟同步的来源。 2.帧穿越从站链：每个从站的 ESC（EtherCAT Slave Controller）看到帧经过，就按 FMMU 映射把自己的输入写进帧、把帧里的输出读出来，并让 WKC 自增。帧绕一圈回到主站。 3.帧返回接收：这是 nicdrv.c 的精华。SOEM 维护 16 组收发缓冲，每发一帧分配一个 index，发时置 TX 态，收时按帧里的 index 找回对应缓冲——即使收发乱序也能正确配对。 4.复制输入 + WKC 校验：收完后把帧里的输入数据 memcpy 回 IOmap 的输入区。主站直接读 inputs1->xxx 就拿到了从站数据，写 outputs1->xxx 就发给了从站。 为什么 STM32 只需保留这部分？ 因为状态机、配置、SDO/邮箱通信都在 INIT→OP 阶段一次性做完；进入 OP 后每周期只跑"构造帧→穿越→收帧匹配"这一闭环，逻辑全在 SOEM 核心层，与具体硬件完全解耦——这正是 FPGA 接管硬件收发的可行性所在。五、移植到 STM32H7+FPGA：改两个函数就够了 理解了上面的机制，移植方案就水到渠成。目标架构：STM32H7 只跑过程数据逻辑，FPGA 负责以太网帧收发与 PHY 接口。不用改 / 直接复用（约 80% 代码） Ethercat/soem/* 整个 SOEM 核心库 —— 协议逻辑与硬件无关，原样移植到 H7 工程。 osal.c —— 仅把里面的 GetSec()/GetUSec() 指向 H7 的定时器即可。必须改写（移植的真正工作量集中在这 2 个函数）eth.c 里的 bfin_EMAC_send/recv，原实现是直接操作 STM32F4 ETH DMA，移植后改为操作 FPGA FIFO：

/* 原实现：操作 STM32F4 ETH MAC DMA */intbfin_EMAC_send(void *packet, int length){    memcpy(&Tx_Buff[0][0], packet, length);    low_level_output(Tx_Buff[0], length);   // ← F4 HAL_ETH_TransmitFrame    return 0;}/* 移植后：把帧写入 FPGA 的 Tx FIFO（通过 FSMC 访问 FPGA 寄存器） */intbfin_EMAC_send(void *packet, int length){    FPGA_WriteTxFifo(packet, length);       // FIFO 满/超时处理    return 0;}intbfin_EMAC_recv(uint8_t *packet, size_t size){    /* 原实现：HAL_ETH_GetReceivedFrame 读 F4 DMA 描述符 */    /* 移植后：从 FPGA Rx FIFO 读一帧 */    int len = FPGA_ReadRxFifo(packet, size);  // 非阻塞，无帧返回 -1    return len;}

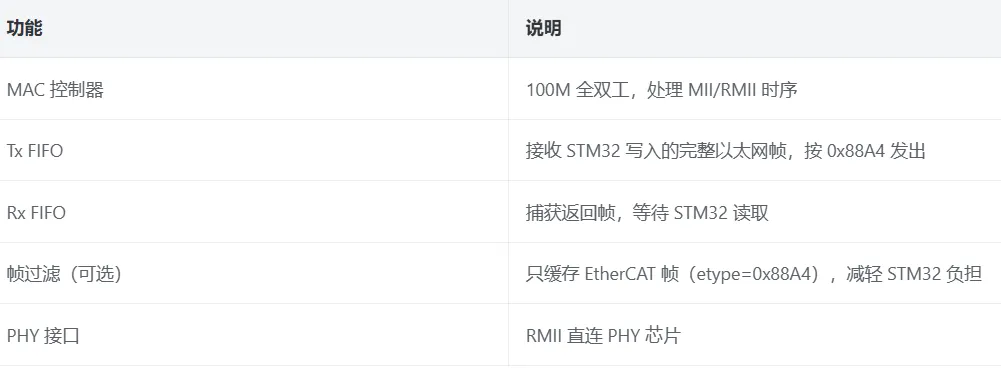

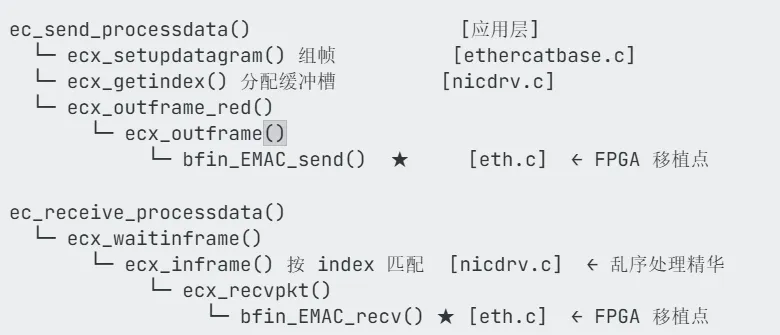

nicdrv.c 的 ecx_outframe / ecx_recvpkt 调用这两个函数，所以只要这两个函数语义不变（send 非阻塞发送、recv 非阻塞返回帧长或 -1），上层 SOEM 完全无感。 删除 / 不需要lan8720.c —— PHY 初始化由 FPGA 端处理。 MX_ETH_Init / HAL_ETH_MspInit —— F4 ETH 外设初始化，H7 端用 FSMC/SPI 初始化 FPGA 接口替代。 FPGA 端需要实现的逻辑六、几个实操提醒 1.STM32H7 与 FPGA 的总线选型：过程数据帧不大（通常 <1500 字节），用 FSMC 并行总线（速度快）或 SPI（引脚少）均可。FSMC 更适合 EtherCAT 的实时性要求。 2.FIFO 深度：至少容纳 2~4 个完整帧（SOEM 允许多帧同时在途，EC_MAXBUF=16），避免丢帧。 3.DMA 描述符可去掉：F4 用了 DMA 描述符链，FPGA 方案里 FIFO 直接替代了描述符，逻辑更简单。 4.先用原工程跑通：移植前建议先在 F4 平台把通信调通，确认从站能进 OP、PDO 收发正常，再切到 H7+FPGA，便于隔离问题。 5.DC 同步不能省：ec_dcsync0(1, TRUE, 1000000, 0) 让从站每 1ms 产生 SYNC0 信号，使所有从站同步采样——这是 EtherCAT 微秒级同步的根基，移植时务必保留这段配置逻辑。七、收尾：把调用链刻进脑子里 最后，把过程数据一帧的完整调用链记住，你就真正读懂了这个工程： 只有两个 ★ 标记的函数需要改写，其余全部保留。这就是"5%"的由来。 EtherCAT 看似复杂，但它的设计哲学极其清晰：协议逻辑与硬件解耦、帧索引配对容忍乱序、WKC 自检保证健壮。当你把分界线（bfin_EMAC_send/recv）这一点想通，整个移植就变成了"换底座"的工程问题，而非协议重写。

读懂这套代码后，建议你先精读 ecatuser.c 的 ecat_init()（主站怎么跑起来）和 nicdrv.c 的 ecx_inframe()（帧怎么配对）——这两个分别是「主站初始化」和「帧收发配对」的核心，吃透它们，你的开发进度会快很多。

祝你移植顺利。
