第1篇 机电工程技术 建造师小超人
4.9 冶炼设备安装技术

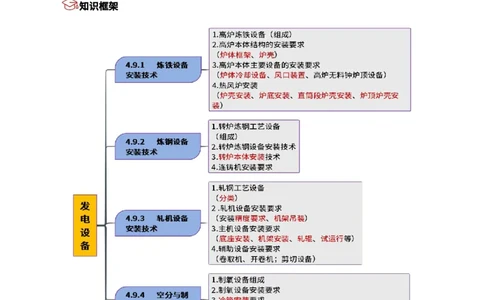

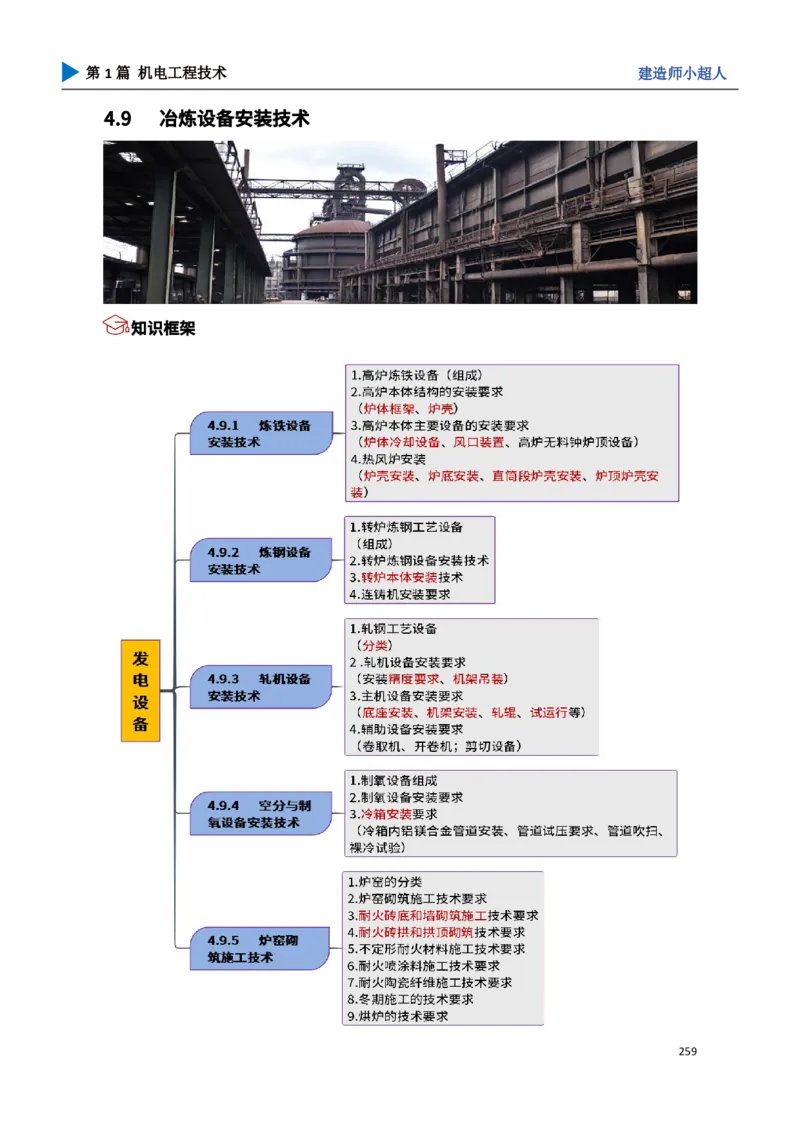

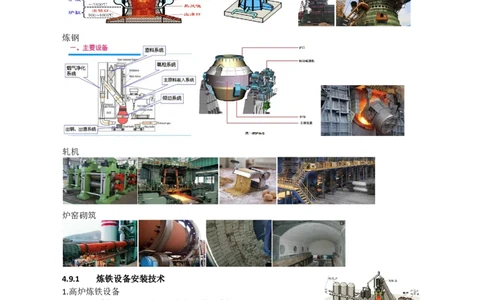

知识框架
259第1篇 机电工程技术 建造师小超人
知识锦囊
炼铁
炼钢
轧机
炉窑砌筑
4.9.1 炼铁设备安装技术
1.高炉炼铁设备
高炉炼铁系统主要设备由高炉本体及原料系统、
送风系统、煤气系统、渣铁系统组成。
（1）高炉本体设备包括：炉体框架、炉壳、冷却设备、炉喉钢砖、炉顶保护板、炉顶装料设备等
主要部件。
（2）原料系统设备包括：矿槽设备、焦槽设备、中间料仓设备、料车上料设备、上料主皮带机等。
（3）送风系统设备包括：鼓风设备、热风炉设备、风口装置等。
（4）煤气系统设备包括：煤气除尘器设备、环缝洗涤塔设备等。
（5）渣铁系统设备包括：炉前设备、铸铁机、水力冲渣设备等。
2.高炉本体结构的安装要求
高炉本体结构包括炉体框架和炉壳。高炉是横断面为圆形的炼铁竖炉，自上而下分为炉喉、炉身、
260第1篇 机电工程技术 建造师小超人
炉腰、炉腹、炉缸5部分。高炉本体在现场组合安装。

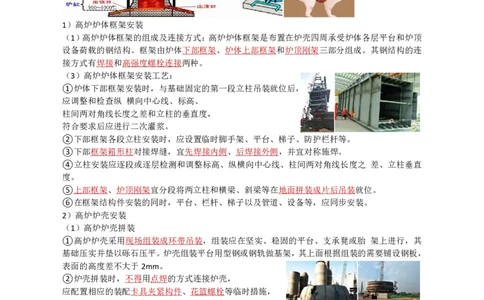

1）高炉炉体框架安装
（1）高炉炉体框架的组成及连接方式：高炉炉体框架是布置在炉壳四周承受炉体各层平台和炉顶
设备荷载的钢结构。框架由炉体下部框架、炉体上部框架和炉顶刚架三部分组成。其钢结构的连
接方式有焊接和高强度螺栓连接两种。
（3）高炉炉体框架安装工艺：
①炉体下部框架安装时，与基础固定的第一段立柱吊装就位后，
应调整和检查纵 横向中心线、标高、
柱间两对角线长度之差和立柱的垂直度，
符合要求后应进行二次灌浆。
②下部框架各段立柱安装时，应设置临时脚手架、平台、梯子、防护栏杆等。
③下部框架箱形柱对接焊缝，宜先焊接内侧、后焊接外侧，并宜对称施焊。
④立柱安装应逐段或逐层检测和调整标高、纵横向中心线、柱间两对角线长度之 差、立柱垂直
度。
⑤上部框架、炉顶刚架宜分段将两立柱和横梁、斜梁等在地面拼装成片后吊装就位。
⑥在框架结构件安装的同时，平台、栏杆、梯子以及管道、设备等，应同步安装。
2）高炉炉壳安装
（1）高炉炉壳拼装
①高炉炉壳采用现场组装成环带吊装，组装应在坚实、稳固的平台、支承凳或胎 架上进行，其
基础压实并垫以砾石压平。炉壳组装平台用型钢或钢轨做基架，其上面根据组装的需要铺设钢板，
表面的高度差不大于2mm。
②炉壳拼装时，不得用点焊的方式连接炉壳，
应配置相应的装配卡具夹紧构件、花篮螺栓等临时措施，
保证炉壳拼装的尺寸允许偏差符合规范要求。
③炉壳拼装时，宜将临时平台、栏杆、梯子等同时拼装。炉壳组装成单带后，应设加固支撑件，
单带吊装宜采用专用吊架吊装。
④ 炉壳拼装应同步安装炉壳附件。
（2）高炉炉壳焊接
①炉壳焊接应有相应的焊接工艺评定报告，并根据焊接工艺评定报告编制焊接作业指导书。
②炉壳应先焊内侧焊缝再焊外侧焊缝，并应先焊各带立焊缝、后焊横焊缝。
应由多名焊工均布圆周，采用对称方向、多层多焊道、分段退焊的方法进行焊接。
③壳体结构件开孔处与管道或短管的焊接，
应采用与主体材料成分和性能相同或相近的低氢型焊条。
261第1篇 机电工程技术 建造师小超人
（3）高炉炉壳安装
①高炉炉壳的安装可采用正装法、倒装法、上部倒装和下部正装法、线外拼装整体滑移法等安装
工艺。采用正装法时，
炉壳安装与框架安装应同步进行。采用倒装法、
上部倒装和下部正装法、线外拼装整体滑移法时，
框架应先于炉壳的安装。
③炉壳吊装就位前，在炉底板上设置中心标板，并测量投点，底板上设置炉中心测量塔架，并在
中心测量塔架上挂设炉中心线坠。
④逐带组装炉壳，应分别测量炉壳半径、
炉壳带中心相对炉底中心的同心度。
架设水准仪测量炉壳钢板带上口高度差等。

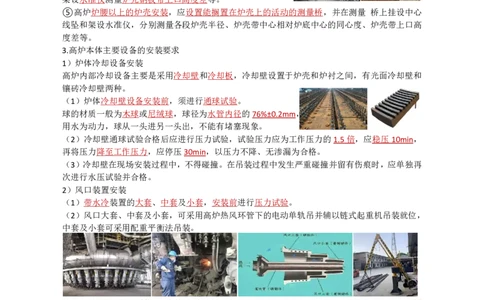

⑤高炉炉腰以上的炉壳安装，应设置能搁置在炉壳上的活动的测量桥，并在测量 桥上挂设中心
线坠和架设水准仪，分别测量各段炉壳半径、炉壳带中心相对炉底中心的同心度、炉壳带上口高
度差等。
3.高炉本体主要设备的安装要求
1）炉体冷却设备安装
高炉内部冷却设备主要是采用冷却壁和冷却板，冷却壁设置于炉壳和炉衬之间，有光面冷却壁和
镶砖冷却壁两种。
（1）炉体冷却壁设备安装前，须进行通球试验。
球的材质一般为木球或尼绒球，球径为水管内径的76%±0.2mm，
用水为动力，球从一头进另一头出，不能有堵塞现象。
（2）冷却壁通球试验合格后应进行压力试验，试验压力应为工作压力的1.5倍，应稳压10min，
再将压力降至工作压力，应停压30min，以压力不降、无渗漏为合格。
（3）冷却壁在现场安装过程中，不得碰撞。在吊装过程中发生严重碰撞并留有伤痕时，应单独再
次进行水压试验并合格。
2）风口装置安装
（1）带水冷装置的大套、中套及小套，安装前进行压力试验。
（2）风口大套、中套及小套，可采用高炉热风环管下的电动单轨吊并辅以链式起重机吊装就位，
中套及小套可采用配重平衡法吊装。
（3）风口固定装置顶紧后，顶板与大套法兰之间的间隙应不小于10.0mm。大套与中套的密合面
间用0.1mm塞尺检查，塞入深度不应大于接触长度的1/3。
4.热风炉安装技术
热风炉主要作用是向高炉连续不断地输送温度高达1100～1300℃的热风。
按结构 形式分类为：内燃式热风炉、外燃式热风炉、顶燃式热风炉。
热风炉设备安装内容主要包括：各类阀门和补偿器、助燃风机、
检修设备、换热器、炉算子及其支柱等。
2）炉底安装技术要求
（1）热风炉蓄热室底板下采用铺垫干砂时，干砂铺垫后应采取防雨措施，
并应立 即安装蓄热室底板。热风炉底板与干砂应接触均匀且接触面大于60%。
262第1篇 机电工程技术 建造师小超人
（2）热风炉纵、横向中心线应与炉底板上的0°、90°、180°、270°四芯线重合，炉中心应投设在
炉底上的中心标板上。重点检查炉底板纵横向中心线、炉底板标高、炉底板上口高度差及炉底板
焊后的水平度。
（3）热风炉蓄热室底板厚度小于20mm时，砌砖前应先进行底板对接焊缝的真空度试验，真空
度为40kPa时，应无泄漏。
3）直筒段炉壳安装技术要求
（1）直筒段下部炉壳的安装，在炉底板中心处应设置测量塔架。上部壳体安装时， 应设置搁置
在炉壳上的活动测量桥，并应在活动测量桥上挂设炉中心线坠和架设水准仪，应分别测量炉壳半
径、炉壳钢板圈（带、环）上口高度差、炉壳钢板圈（带、环）中心相对炉底中心的同心度等。
（2）热风炉直筒段炉壳安装允许偏差：
炉壳钢板圈（带、环）中心与炉底中心应重合，允许偏差为热风炉高度1/1000，
且不大于30.0mm；
炉壳钢板圈（带、环）上口高度差，允许偏差为4.0mm；
炉壳钢板圈（带、环）的最大直径与最小直径之差，允许偏差为热风炉直径的2/1000。
4）炉顶炉壳安装技术要求
（2）炉顶炉壳的安装允许偏差：
炉顶中心与炉底中心应重合，允许偏差为热风炉直径的1/1000，且不大于30.0mm；
炉顶固定圈（带、环）的中心与炉体中心应重合，允许偏差为5.0mm；
炉顶固定圈（带、环）任意两点直径差，允许偏差为10.0mm；
炉顶固定圈（带、环）标高，允许偏差为±5.0mm。
4.9.2 炼钢设备安装技术
①转炉（转炉托圈），②倾动装置；③氧枪。
263第1篇 机电工程技术 建造师小超人
（1）原料供应系统：包括铁水预处理、铁水倒罐站、混铁炉、废钢间、铁合金供应及石灰供应等
设备。
（2）吹炼、精炼与出钢系统：包括转炉本体、托圈、倾动装置、出钢、出渣及钢水精炼等设备。
（3）供氧系统：包括氧枪、氧枪横移（更换）小车、氧枪升降设备及滑道、氧气阀门间设备、副
枪系统等设备。
（4）烟气净化与煤气回收系统：包括烟气冷却设备、煤气回收设备、蒸汽回收设备、烟气除尘及
净化设备。
2）连铸生产主要设备
（1）浇注设备：包括钢包回转台、中间罐车、烘烤器。
（2）连续铸钢设备：包括结晶器及振动装置、二次冷却装置、拉矫机、扇形段更换装置、引锭杆
装置。
（3）出坯和精整设备：包括输送辊道、剪切机、喷印机、推钢机、翻钢机等设备。
2.转炉炼钢设备安装技术
1）转炉本体设备吊装方式
吊装方法主要有台车法、滑移法、流动式起重机或卷扬机与滑轮组相配合吊装。
3.转炉本体安装技术
1）转炉本体设备安装程序
基础交接验收→基准线、点的设置→坐浆垫板设置→
转炉支撑装置安装→托圈与轴承座装配→托圈吊装找正→
炉壳组对→整体移动就位→倾动装置安装→炉体附属管道配管→
调整、试车。
2）安装方法
（2）基准线、基准点的设置
依据设计施工图和测量控制网绘制基准线和基准点布置图，确定中心标板和基准点位置，埋设永
久中心标板和永久基准点，设定安装基准线；基准线主要有转炉炉体纵、横向中心线及转炉倾动
轴承座纵、横向中心线。
（3）垫板安设
垫板安设一般采用坐浆法，垫板组底面积总和应根据设备重量、生产时的荷载、地脚螺栓紧固力、
264第1篇 机电工程技术 建造师小超人
基础混凝土抗压强度及安全系数计算确定。垫板的数量、大小及安装位置需按设备厂家给定的技
术文件进行配置。在每个地脚螺栓的旁边应设置两组垫板组，垫板组应尽量靠近地脚螺栓和设备
主要受力部位。
（4）转炉支撑装置安装找正
① 固定端轴承座底座初找完毕后，以轴承座底座上水平面的十字中心线为精找正基准，测量中
心线、标高及水平度的偏差，调整合格后拧紧地脚螺栓，安装轴承座，再对轴承座复测偏差数据
并记录。
② 游动端轴承座的底座一般为铰接底座，安装时先找正铰接底板，底板固定后安装轴承座底座
并采取临时支撑调整措施，调整底座使轴承座中分面水平符合要求后，按照中分面处的加工面调
整轴承座的标高、中心线及水平度，使其符合技术要求。
③ 固定端、游动端轴承座找正后做好标记，拆除，准备与托圈耳轴组装。
（5）托圈与轴承座装配
① 转炉托圈与耳轴一般为整体进场，超大型转炉的托圈与耳轴则分段运至现场， 由设备制造厂
在现场进行装配。
② 托圈水冷系统应做水压试验和通水试验，
试验压力应为工作压力的1.25倍，应在试验压力下稳压10min，
再降至工作压力，停压30min, 以压力不降、无渗漏为合格；
通水试验进出水应畅通无阻，连续通水时间不应少于24h,
应无渗漏。
（7）炉壳组对安装
转炉炉壳安装采用正装还是倒装法，关键要看是否利于托圈炉壳连接装置安装。当连接装置位于
托圈的下表面，且托圈上面无定位装置时，为便于连接装置的焊接安装，一般采用倒装法；当连
接装置位于托圈的下表面，托圈上面有定位装置，且连接装置较适合由下部进行安装时，一般采
用正装法。
（8）整体移动就位
将装配在台车上的炉体和托圈，水平牵引运至转炉中心，对炉体本体进行定位调 整，使倾动轴中
心线与转炉支承装置中心线重合，通过同步调整液压千斤顶，实现转炉轴承座的精确找平和找正，
最后按力矩要求紧固螺栓。
（9）倾动装置装配
倾动装置由电动机、一次减速机、二次减速机、
扭力杆装置组成。倾动装置上的两组切向键分别
与二次减速机大齿轮及驱动侧耳轴相连接，
传动扭力矩，使炉体正反转。
（10）炉体及倾动设备调整试车
倾动装置一次减速器正反向单独运行各不应少于1h，运行应平稳，应无异常振动 和噪声，轴承
应温升正常。试运行后应检查炉壳、托圈及炉壳与托圈连接装置的焊缝， 应无裂纹，螺栓连接应
无松动。
4.连铸机安装要求
1）基准点和基准线的设置
（1）连铸机纵向基准线一般设置3条：纵向中心线、铸流中心线及辅助纵向中心线。
（2）连铸机横向基准线设置3条：铸流外弧线、最终矫直辊中心线及输送辊道起始辊的轴线中心
线。
（3）基准点一般设置在连铸机各层标高的基础内，外弧线附近、最终矫直点附近、 输送辊道起
始辊附近及大包回转台附近。
265第1篇 机电工程技术 建造师小超人
2）钢包回转台设备安装
（2）大包回转台底座安装
③地脚螺栓宜用液压扳手分两次对称均匀紧固，
第一次紧固应达到设计值的70%，待上部设备安装完成之后再按设计值最终紧固。
（4）钢包回转台试运行
① 钢包回转台回转机构应在全行程回转不少于5次，运行应平稳，停位应准确， 并应无异常振
动和噪声。
② 回转臂应在全行程升降不少于5次，运行应平稳，停位应准确。回转臂应按设 计技术文件的
规定进行冷满负荷和冷超负荷试验。
3）连续铸钢设备安装
（2）扇形段支撑框架安装
①扇形段分为弧形段、矫直段和水平段，与此对应有弧形段支撑框架、矫直段支撑框架和水平段
支撑框架。
③支撑框架的调整顺序是首先对通过最终矫直线的框架进行找正，然后以此为基准面向前找正弧
形段基础框架，向后找正水平段基础框架。
（6）连续铸钢设备试运行
①结晶器振动机构连续运行不应少于2h, 应无异常噪声，振动频率和振幅应符合 设计技术文件
的规定。
②扇形段辊组应连续运行不少于2h, 无异常振动和噪声，轴承温升应正常。
③扇形段更换装置传动机构减速器应单独运行不少于30min，应无异常振动和噪 声，轴承温升
应正常，然后各机构在全行程内动作不应少于5次，动作应灵活，停位应准确。
4.9.3 轧机设备安装技术
1.轧钢工艺设备
1）轧钢设备
（1）轧钢主要设备：通常把使轧件产生塑性变形的机器称为轧机。轧机由工作机座、机架、传动
装置（接轴、齿轮座、减速机、联轴器）、主电机、轧辊等组成。这一机器系统称主机列，也称
轧钢主要设备。
（2）辅助设备：
运输设备，如纵向运输轧材的辊道，垂直方向运输轧件的升降台，横向运输轧件的拉钢机和移钢
机；
加工设备，如切断轧件的剪切机和锯机，矫直轧件的矫直机，卷取轧件的卷取机；
其他精整设备，如翻转件用的翻钢机，回转轧件用的回转台，冷却轧件用的冷床；
以及收集、酸洗、打印、包装等工序所用的各种机械设备。
266第1篇 机电工程技术 建造师小超人
2）轧机的分类
（1）轧机按用途可分为：开坯轧机、型钢轧机、板带轧机、钢管轧机和特殊轧机（如横轧机、轮
箍轧机等）。
（2）按轧辊在机座中的布置形式可分为：具有水平轧辊的轧机、具有立式轧辊的轧机、具有水平
轧辊和立式轧辊的轧机、具有倾斜布置轧辊的轧机以及其他轧机五种形式。
（3）按轧机布置形式可分为：单机架式、多机架顺列式、横列式、连续式、半连 续式、串列往
复式、布棋式等。
2.轧机设备安装要求
1）轧机设备安装精度要求
轧机设备安装精度等级可划分为I 、Ⅱ两级：
（1）I 级精度项目应包含板带轧机、粗轧与精轧的带材连轧机、平整机、管材连轧机、高速线材
轧机、棒材轧机、型材连轧机、中厚板成品轧机等。
（2）Ⅱ级精度项目应包含开坯机、钢坯轧机、穿孔机、焊管轧机等。
（口诀：屁屁焊穿）。
2）轧机机架吊装
轧机机架吊装方法有：行车吊装法、
流动式起重机吊装法、
专用起重装置吊装法等。
（1）行车吊装法
①利用车间内单台行车进行吊装，操作简单、安全可靠、作业成本低，是最常用 的吊装方法之
一。
（2）流动式起重机吊装法
考虑吊车的站位处地基承载力能否满足的问题；此法适用于单机架轧机机架的吊装，施工成本相
对较高。
（3）专用起重装置吊装法
如横向滑移垂直液压顶升装置、智能 液压提升装置和全自动液压顶升装置，可完成超重超高轧机
机架的安装工作，不受机组行车、厂房结构等情况影响。
3.主机设备安装要求
3）轧机底座安装
（1）轧机底座的调整顺序是依据轧制中心线和
机架窗口中心线为基准，首先找平找正出口侧底座，
并以出口侧底座为基准调整入口侧底座。
（2）单机架轧机底座安装主要检测项目：两底座标高、两底座纵横向中心线、入口侧和出口侧底
座水平度、同一台轧机两底座间水平度、入口侧底座相对轧机中心线平行度、同一台轧机两底座
间平行度。
（3）连轧机底座安装时，宜以中间轧机为基准向两侧轧机底座延伸，并应检查相邻轧机两底座间
的水平度和平行度。
4）轧机机架安装
（1）轧机机架的安装应检查机架垂直度、水平度、中心线、机架窗口在水平方向的扭斜、两机架
窗口中心线的水平偏斜及连轧机相邻两机架平行度等。
（2）轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面和内
侧面测量。
（3）机架垂直度应在传动侧和操作侧两个机架窗口出口方向的衬板面、机架内侧面或外侧面上测
量；
267第1篇 机电工程技术 建造师小超人
机架水平度应在机架窗口底面测量；
机架窗口中心线水平偏斜和水平方向扭斜测量时，应在传动侧和操作侧两个机架窗口出口侧衬板
面上测量。
（4）轧机地脚螺栓的紧固通常采用液压螺母拉伸法，应将螺栓紧固力矩值转换为相应的液压值，
紧固力应达到设计要求。
（5）轧机机架的精调就是以基础沉降观测为依据，如果基础沉降均匀，各部安装精度检查均在标
准内，则不需再进行精调，直接进行二次灌浆；如果基础沉降不均匀， 产生较大的偏沉，安装精
度在重要项目上达不到技术要求，待沉降基本稳定后要进行精调。
6）传动装置安装
（1）传动装置的最终调整应在轧机基础沉降趋于稳定、轧机机架安装验收后进行。
（2）传动装置中心线的调整应以轧制中心线和轧机机列中心线为基准，其标高调整应以轧机底座
的实际标高为基准。
（3）整体安装的传动电机水平度以转子轴颈为测量面，分体安装的传动电机以转子两轴承座剖分
面为水平度测量面，装配后仍在转子轴颈处进行复核。
8）试运行
（1）轧机低速压下装置、高速压下装置往返运转均不应少于5次，高低极限位置准确。
（2）主传动电动机空载试运行不应少于0.5h；电动机带动减速机试运行不应少于0.5h；电动机带
动减速机、齿轮机座试运行不应少于0.5h；电动机带动减速机、齿轮机座和轧机试运行，按额定
转速的25%、50%、75%、100%分别试运行不应少于2h。
（3）换辊装置及其他设备往返运行均不应少于5次，停止位置应符合设计文件的规定。
（4）试运行设备轴承温度应正常，滚动轴承温升不超过40℃，且最高温度不得超过80℃；滑动
轴承温升不得超过35℃，且最高温度不得超过70℃。
4.9.4 空分与制氧设备安装技术
3.冷箱安装要求
3）塔器设备安装要求
（2）塔器现场组对对接焊缝质量等级
①当采用对接接头时，焊缝应进行射线检测，焊缝质量等级应符合《承压设备无 损检测第2部
分：射线检测》NB/T 47013.2—2015中的Ⅱ级规定，仅因气孔缺陷超标的可放宽至Ⅲ级合格。
②当采用搭接接头双面角焊时，焊缝应进行着色渗透检测，焊缝质量等级应符合 《承压设备无
损检测第5部分：渗透检测》NB/T47013.5—2015 中的I 级规定。
③现场组对塔器焊缝外观质量应符合《现场设备、工业管道焊接工程施工规范》GB 50236—2011
中焊缝质量分级标准的Ⅱ级规定。
4）冷箱内铝镁合金管道安装要求
（1）管道脱脂
管道脱脂宜设专用的脱脂场所，所有阀门和管道及管道附件应进行脱脂处理，
脱脂剂宜选用四氯乙烯或三氯乙烯等溶剂，严禁使用四氯化碳溶剂。
（2）管道清洗脱脂检验方法
①滤纸擦拭法，用清洁干燥的白色滤纸擦抹脱脂件表面，纸上无油脂痕迹为合格。
②紫光灯照射检查法，脱脂后用波长320～380nm 的紫外光检查脱脂件表面，无油脂荧光为合格。
③樟脑检查法，用蒸汽吹扫脱脂时，盛少量蒸汽冷凝液于器皿内，并放入数颗粒度小于1mm的
纯樟脑，以樟脑不停旋转为合格。
④溶剂分析法，用有机溶剂脱脂时，取样检查合格后的脱脂剂，油脂含量不超过125mg/m² 为合
格。
268第1篇 机电工程技术 建造师小超人
（3）管道安装要求
①管道安装顺序遵循先大口径管、后小口径管，先长管、后短管，先主管、后支管的原则。在同
一高度平面内，以精馏塔或其他空分设备为中心，先里面的管道，后外面的管道。
②冷箱外氧、氮、氩等液态产品管道，当采用隔热套管保冷时，应先安装内部管道，焊缝射线检
查和系统压力试验合格后，再装隔热套管并充填绝热材料，绝热材料充填应密实。
（4）管道焊接要求
①冷箱内管道宜采用氩弧焊焊接，冷箱管道的焊接应有相应的焊接工艺评定报告， 并应根据焊
接工艺评定报告编制焊接作业指导书。
②铝镁合金管道固定口焊接时，大于或等于DN100 的管道可采用嵌入式复合衬圈；小于DN100
的管道可采用嵌入式不锈钢衬圈。
5）管道试压要求
空分塔内系统多，压力等级不同，应按系统、压力等级设置不同的试压回路分别试压。试验介质
宜采用干燥无油的压缩空气、氮气。
（1）冷箱内管道应做强度试验，试验压力应为工作压力的1.15倍，稳压10min，压力不降为合格。
（2）冷箱内管道应在强度试验合格后做严密性试验，并应将强度试验后的压力降至工作压力，稳
压30min，用发泡剂检验，不泄漏为合格。
（3）冷箱内管道应做泄漏量试验，试验压力应为工作压力，停压12h，在试验压力稳定30min后，
开始记录起点压力、起点温度，泄漏率不应大于2.5%为合格，泄漏率应按式计算：
（4.9-1）（口诀：起亚在下）
式中Q——泄漏率（%）；
P₁——起始绝对压力（MPa）；
T₁——起始热力学温度（K）；
P₂——终点绝对压力（MPa）；
T₂——终点热力学温度（K）。
6）管道吹扫要求
（1）吹扫气源应采用洁净、干燥、无油的压缩空气。当采用空压机吹扫时，空气预冷、净化系统
应投入运行。吹扫的压力，低压系统宜为0.04～0.05MPa，高压系统宜为0.25～0.40MPa，不得超
过容器和管道的工作压力，流速不应小于20m/s。
（2）空分系统的吹扫应先吹扫冷箱外系统、后吹扫冷箱内系统；冷箱外管道吹扫时，凡与冷箱内
相连接的阀门应关闭。
（3）各系统的吹扫应反复多次进行，吹扫时间不应小于4h；采用沾湿的白色滤纸或白布放在吹
扫出口处，经5min后，在纸或白布上应无机械杂质为合格。
（4）吹扫后系统恢复应符合清洁度要求，不得再进行影响管内清洁的其他作业。
7）裸冷试验要求
（1）裸冷是在塔内管道、阀门和空分设备全部安装完毕，并进行了全面加热和吹除后，在冷箱充
填珠光砂、矿棉前，对冷箱系统的设备、管道进行冷状态下的开车冷冻，是对空分设备低温的考
核。
（2）裸冷试验要求：
①裸冷试验应进行至膨胀机进、出口温度不再下降，设备、管路外表面上结白霜后，保持时间不
应少于4h。
②在结白霜状态下，系统各部位应无变形、无泄漏。
③裸冷试验结束后和化霜前应对冷箱内所有法兰、阀门及支架的连接螺栓进行紧固。
269第1篇 机电工程技术 建造师小超人
④裸冷试验结束后应对整个冷却系统加温解冻。系统恢复到常温后，应以工作压力对整个系统进
行通气检查，有泄漏时应消除故障，必要时应再次进行裸冷试验。
8）膨胀珍珠岩充填要求
（1）膨胀珍珠岩充填应在系统裸冷试验合格后进行，充填前应拆除冷箱内所有脚手架及临时设施，
冷箱内应干燥、洁净；冷箱上所有人孔应封闭，且接触面处应密封严密。
（3）膨胀珍珠岩充填过程中，冷箱各容器和管道内均应充气，压力宜为40～50kPa，并微开各仪
表管终端阀门通气，同时各温度计均应通电。
（4）整个冷箱填充应密实，不得有空穴，充填完毕后，装入口应密封良好，并应向冷箱内充入干
燥氮气保护。运行约一周后，应打开冷箱顶部人孔进行检查，必要时应 补充膨胀珍珠岩。
4.9.5 炉窑砌筑施工技术
1.炉窑的分类
炉窑按其生产过程可分为两大类：动态炉窑和静态炉窑。
例如：水泥回转窑属于动态炉窑，炼焦炉、玻璃熔窑属于静态炉窑。
2.炉窑砌筑施工技术要求
1）炉窑砌筑前工序交接要求
（1）炉窑的砌筑工程应于炉体骨架结构和有关设备安装完毕，经检查合格并签订交接证明书后，
才可进行施工。
2）耐火砖砌筑的施工程序
（1）动态炉窑的施工程序
①动态炉窑砌筑应在炉窑单机无负荷试运行合格并验收后方可进行。
②砌筑的基本顺序：从热端向冷端（或从低端向高端）→分段作业划线→选砖→配砖→分段砌筑
→分段进行修砖及锁砖→膨胀缝的预留及填充。
（2）静态炉窑的施工程序
①静态炉窑的施工程序与动态炉窑的施工程序基本相同。
② 静态炉窑施工程序和动态炉窑施工程序的不同之处：
不必进行无负荷试运行即可进行砌筑；
砌筑顺序必须自下而上进行；
无论采用哪种砌筑方法，每环砖均可一次完成；
起拱部位应从两侧向中间砌筑，并需采用拱胎压紧固定，锁砖完成后，拆除拱胎。
3.耐火砖底和墙砌筑施工技术要求
1）耐火砖底砌筑施工技术要求
（2）水平砖层砌筑的斜坡炉底，
其工作层可退台或错台砌筑，
所形成的三角部分，
可用相应材质的不定形耐火材料找齐。
（3）反拱底应从中心向两侧对称砌筑。砌筑反拱底前，应用样板找准砌筑弧形拱的基面；斜坡炉
底应放线砌筑。
2）耐火砖墙砌筑施工技术要求
（1）圆形炉墙应按中心线砌筑。当炉壳的中心线垂直误差和半径误差符合炉内形要求时，可以炉
270第1篇 机电工程技术 建造师小超人
壳为导面进行砌筑。
（2）弧形墙应按样板放线砌筑。砌筑时，应经常用样板检查。
（3）砌砖时应用木槌或橡胶锤找正，不应使用铁锤。
砌砖中断或返工拆砖时，应做成阶梯形的斜槎。
4.耐火砖拱和拱顶砌筑技术要求
（1）拱脚表面应平整，角度应正确；不得用加厚砖缝的方法找平拱脚；拱脚砖应紧靠拱脚梁砌筑。
（2）除有专门规定外，拱和拱顶应错缝砌筑。拱或拱顶上部找平层的加工砖，可用相应材质的耐
火浇注料代替。
（3）拱和拱顶必须从两侧拱脚同时向中心对称砌筑。
砌筑时，严禁将拱砖的大小头倒置。拱和拱顶的放射缝，
应与半径方向相吻合。
（4）锁砖应按拱和拱顶的中心线对称均匀分布。锁砖砌入拱和拱顶内的深度宜为砖长的2/3～3/4，
拱和拱顶内锁砖砌入深度应一致。打锁砖时，
两侧对称的锁砖应同时均匀地打入。
（5）跨度大于5m的拱胎在拆除前，
应设置测量拱顶下沉的标志；拱胎拆除后，
应做好下沉记录。拆除拱顶的拱胎，应在锁砖全部打紧、拱脚处的凹沟砌筑完毕，以及骨架拉杆
的螺母最终拧紧之后进行。
5.不定形耐火材料施工技术要求
2）施工技术要求
（1）搅拌耐火浇注料的用水应采用洁净水。
（2）浇注料应采用强制式搅拌机搅拌。
（3）搅拌好的耐火浇注料，应在30min内浇注完成，或根据产品施工说明书的要求在规定的时间
内浇注完。已初凝的浇注料不得使用。
（4）耐火浇注料的浇注，应连续进行。在前层浇注料初凝前，应将次层浇注料浇注完毕；间歇超
过初凝时间，应按施工缝要求进行处理。施工缝宜留在同一排锚固砖的中心线上。
（5）耐火浇注料在施工后，应按设计规定的方法和要求养护。
（6）拆模要求。不承重模板，应在浇注料强度能保证其表面及棱角不因拆模而受损坏或变形时，
才可拆模。承重模板应在浇注料达到设计强度的70%之后，才可拆模。 热硬性浇注料应烘烤到指
定温度之后，才可拆模。
6.耐火喷涂料施工技术要求
（1）喷涂料应采用半干法喷涂，喷涂料加入喷涂机之前，应适当加水润湿，并搅拌均匀。
（2）喷涂时，料和水应均匀连续喷射，喷涂面上不允许出现干料或流淌。
（3）喷涂方向应垂直于受喷面，喷嘴与喷涂面的距离宜为1～1.5m，喷嘴应不断地进行螺旋式移
动，使粗细颗粒分布均匀。
（4）大面积喷涂应分单元连续进行，且在本单元内应一次达到设计厚度。喷涂内衬厚度超过
300mm需分层喷涂时，应在前层耐火喷涂料凝结前喷完次层。
（5）喷涂完毕后应及时开设膨胀缝线，用1～3mm厚的楔形板压入30～50mm 而成。
7.耐火陶瓷纤维施工技术要求
按耐火纤维陶瓷制品形状，耐火陶瓷纤维内衬分为层铺式内衬、叠砌式内衬和折叠式模块内衬。
8.冬期施工的技术要求
（1）砌筑应在供暖环境中进行。工作地点和砌体周围温度均不应低于5℃，耐火砖和预制块在砌
筑前应预热至0℃以上。
（2）调制耐火浇注料的水可以加热，加热温度为：硅酸盐水泥耐火浇注料的水温不应超过60℃；
271第1篇 机电工程技术 建造师小超人
高铝水泥耐火浇注料的水温不应超过30℃。水泥不得直接加温。耐火浇注料施工过程中，不得另
加促凝剂。
（3）冬期施工耐火浇注料的养护：
①水泥耐火浇注料可采用蓄热法和加热法养护。加热硅酸盐水泥耐火浇注料的温度不得超过80℃；
加热高铝水泥耐火浇注料的温度不得超过30℃。
②黏土、水玻璃、磷酸盐水泥浇注料的养护应采用干热法。水玻璃耐火浇注料的温度不得超过60℃。
9.烘炉的技术要求
（1）工业炉在投入生产前应烘干烘透。烘炉前应先烘烟囱及烟道。
（2）耐火浇注料内衬应该按规定养护后，才可进行烘炉。
（3）烘炉应在其生产流程有关的机电设备联合试运行及调整合格后进行。
（4）烘炉应根据炉窑的结构和用途、耐火材料的性能、建筑季节等制定烘炉曲线和操作规程。
主要内容包括：烘炉期限、升温速度、恒温时间、最高温度、更换加热系统的温度、烘炉措施、
操作规程及应急预案等。
（5）烘炉应按烘炉曲线进行。烘炉过程中，应测定和测绘实际烘炉曲线。烘炉后需降温的炉窑，
在烘炉曲线中应注明降温速度。
（6）在烘炉过程中，如主要设施发生故障而影响其正常升温时，应立即进行保温和停炉。故障消
除后，才可按烘炉曲线继续升温烘炉。
272
