微专题 33 视图与投影
考点精讲
构建知识体系
考点梳理
1. 投影
(1)平行投影：由平行光线形成的投影，分正投影和斜投影，如太阳光的照射
(2)中心投影：由同一点(点光源)发出的光线形成的投影，如灯光的照射

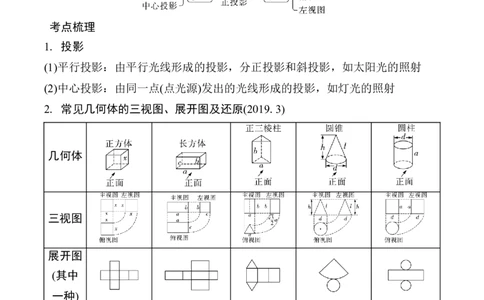

2. 常见几何体的三视图、展开图及还原(2019.3)
几何体
三视图
展开图
(其中
一种)
【满分技法】(1)主视图与俯视图要 ① ，主视图与左视图要 ② ，左
视图与俯视图要③
(2)看得见部分的轮廓线画成 ④ 线，看不见部分的轮廓线画成 ⑤ 线

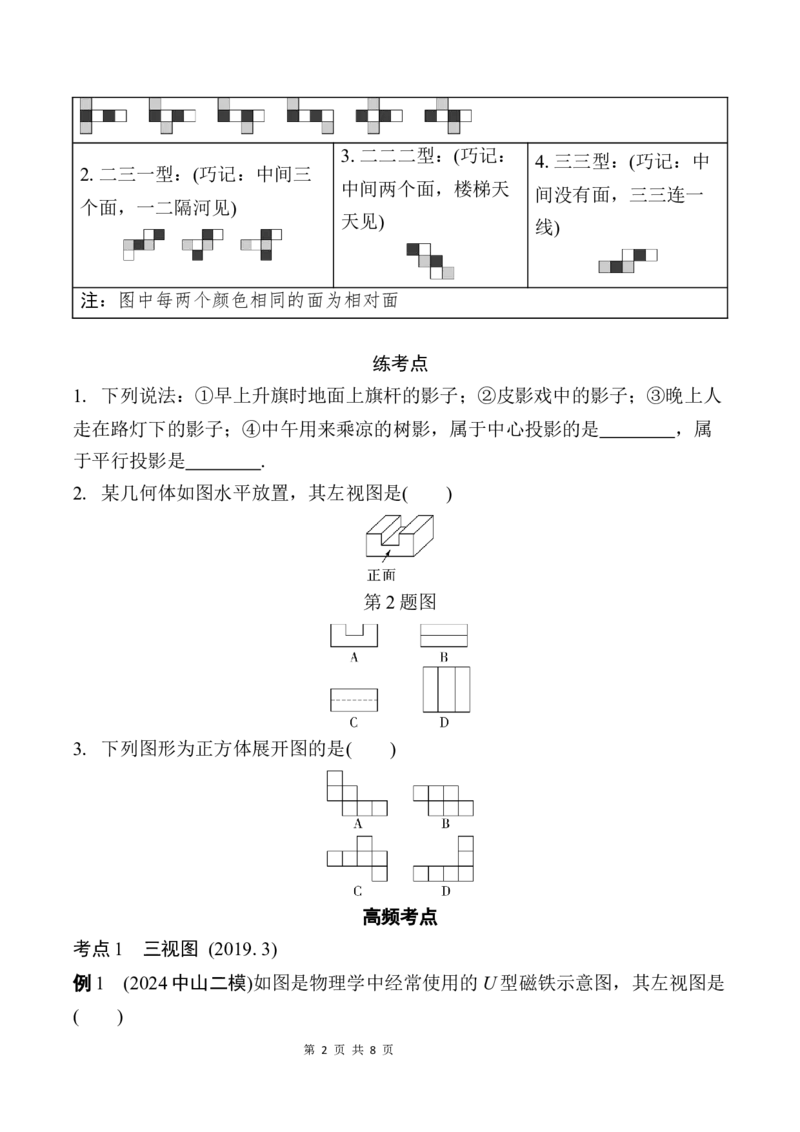

3. 正方体的展开类型(2021.6)
1.一四一型：(巧记：中间四个面，上下各一面)
第 1 页 共 8 页3.二二二型：(巧记：
4.三三型：(巧记：中
2.二三一型：(巧记：中间三
中间两个面，楼梯天
间没有面，三三连一
个面，一二隔河见)
天见)
线)
注：图中每两个颜色相同的面为相对面
练考点
1. 下列说法：①早上升旗时地面上旗杆的影子；②皮影戏中的影子；③晚上人
走在路灯下的影子；④中午用来乘凉的树影，属于中心投影的是 ，属
于平行投影是 .

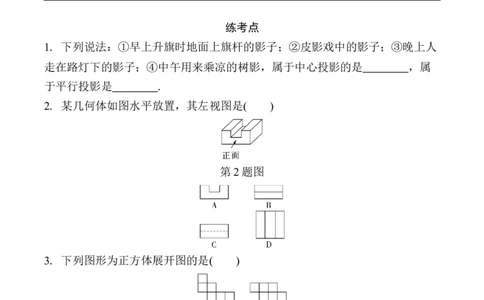

2. 某几何体如图水平放置，其左视图是( )
第2题图
3. 下列图形为正方体展开图的是( )
高频考点
考点1 三视图 (2019.3)
例1 (2024中山二模)如图是物理学中经常使用的U型磁铁示意图，其左视图是
( )
第 2 页 共 8 页例1题图
变式1 (2024青海省卷)生活中常见的路障锥通常是圆锥的形状，它的侧面展开
图是( )
变式1题图

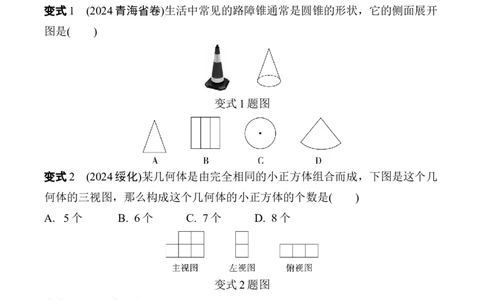

变式2 (2024绥化)某几何体是由完全相同的小正方体组合而成，下图是这个几
何体的三视图，那么构成这个几何体的小正方体的个数是( )
A. 5个 B. 6个 C. 7个 D. 8个
变式2题图
考点2 正方体的表面展开图 (2021.6)
例2 (2024广安)将“共建平安校园”六个汉字分别写在某正方体的表面上，如
图是它的一种展开图，则在原正方体上，与“共”字所在面相对的面上的汉字
是( )
第 3 页 共 8 页例2题图
A. 校 B. 安 C. 平 D. 园

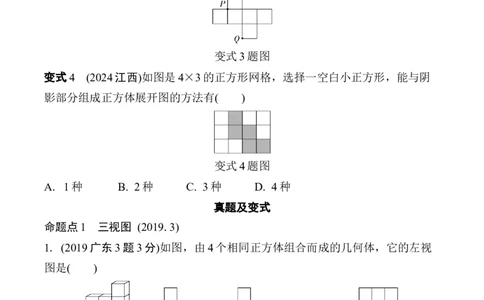

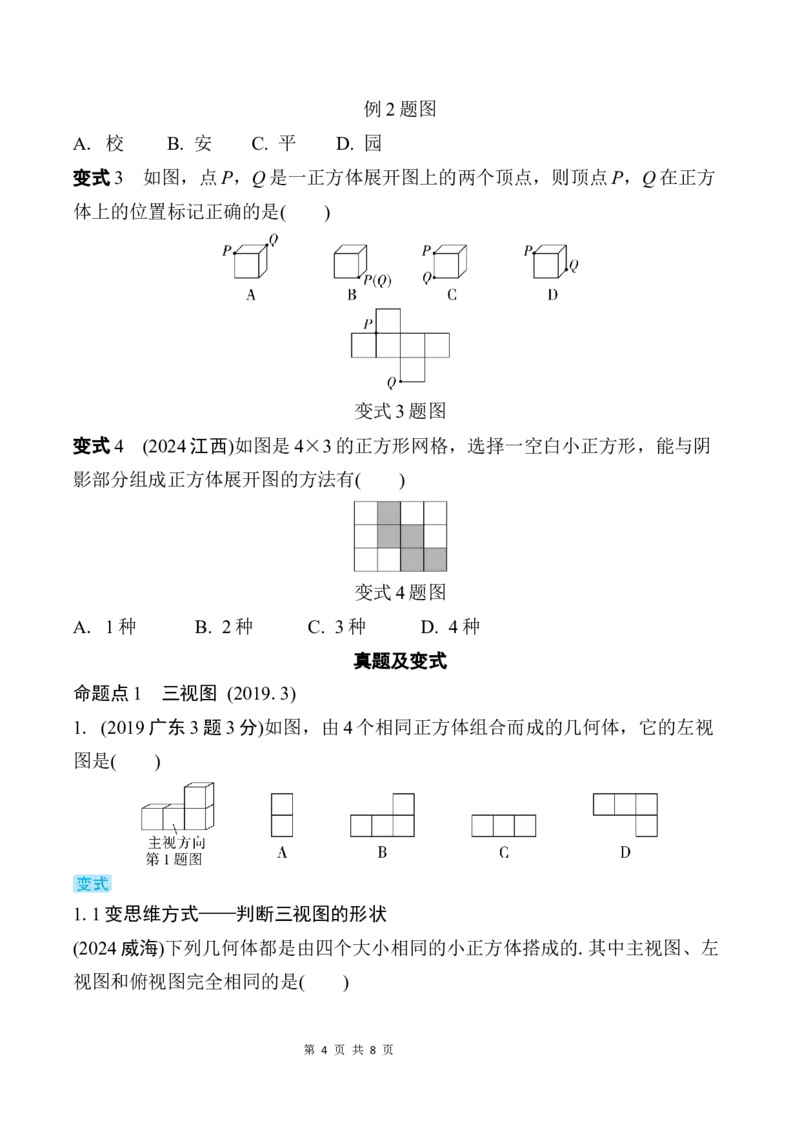

变式3 如图，点P，Q是一正方体展开图上的两个顶点，则顶点P，Q在正方
体上的位置标记正确的是( )
变式3题图
变式4 (2024江西)如图是4×3的正方形网格，选择一空白小正方形，能与阴
影部分组成正方体展开图的方法有( )
变式4题图
A. 1种 B. 2种 C. 3种 D. 4种
真题及变式
命题点1 三视图 (2019.3)
1. (2019广东3题3分)如图，由4个相同正方体组合而成的几何体，它的左视
图是( )
1.1变思维方式——判断三视图的形状
(2024威海)下列几何体都是由四个大小相同的小正方体搭成的.其中主视图、左
视图和俯视图完全相同的是( )

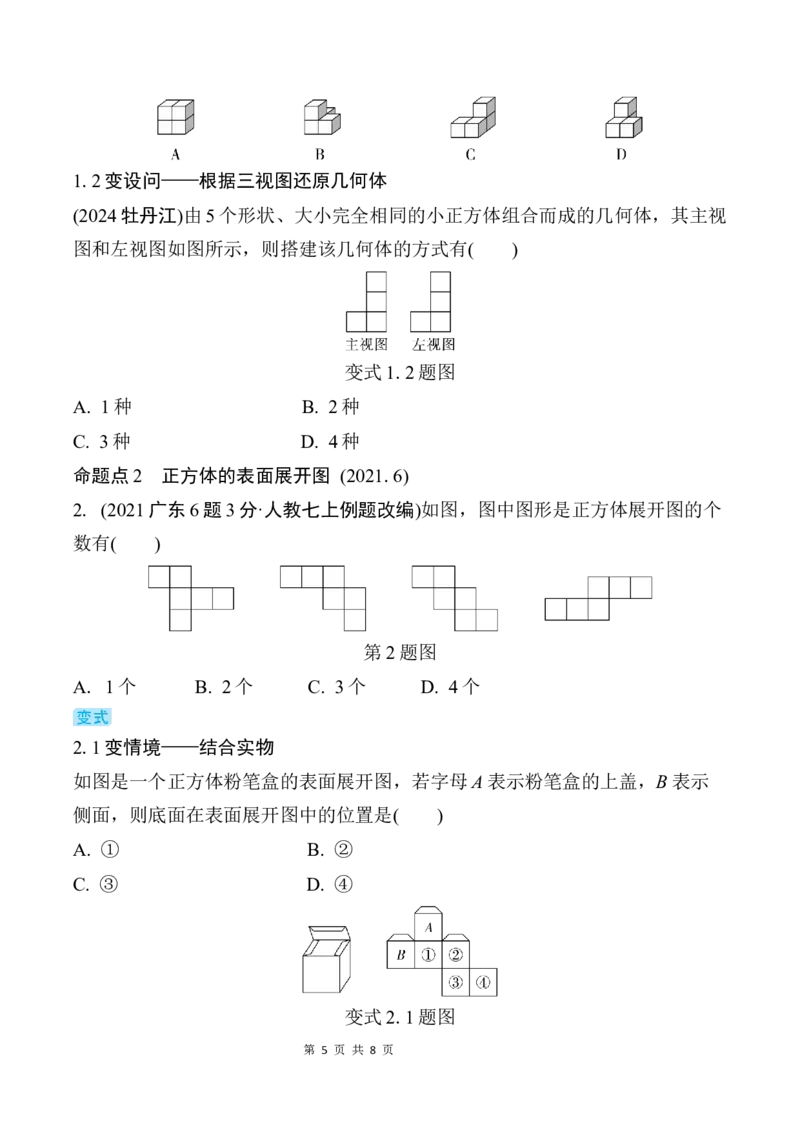

第 4 页 共 8 页1.2变设问——根据三视图还原几何体
(2024牡丹江)由5个形状、大小完全相同的小正方体组合而成的几何体，其主视
图和左视图如图所示，则搭建该几何体的方式有( )
变式1.2题图
A. 1种 B. 2种
C. 3种 D. 4种
命题点2 正方体的表面展开图 (2021.6)
2. (2021广东6题3分·人教七上例题改编)如图，图中图形是正方体展开图的个
数有( )
第2题图
A. 1个 B. 2个 C. 3个 D. 4个
2.1变情境——结合实物
如图是一个正方体粉笔盒的表面展开图，若字母A表示粉笔盒的上盖，B表示
侧面，则底面在表面展开图中的位置是( )
A. ① B. ②
C. ③ D. ④
变式2.1题图
第 5 页 共 8 页新考法
3. [真实问题情境](2023苏州)今天是父亲节，小东同学准备送给父亲一个小礼
物.已知礼物外包装的主视图如图所示，则该礼物的外包装不可能是( )
第3题图
A. 长方体 B. 正方体 C. 圆柱 D. 三棱锥
4. [综合与实践](2023广东20题9分)
【主题】制作无盖正方体形纸盒
【素材】一张正方形纸板.
步骤1：如图①，将正方形纸板的边长三等分，画出九个相同的小正方形，并剪
去四个角上的小正方形；
步骤2：如图②，把剪好的纸板折成无盖正方体形纸盒.
【猜想与证明】(1)直接写出纸板上∠ABC与纸盒上∠A B C 的大小关系；
1 1 1
(2)证明(1)中你发现的结论.
第4题图
第 6 页 共 8 页考点精讲
①长对正 ②高平齐 ③宽相等 ④实 ⑤虚
教材改编题练考点
1. ②③，①④
2. C
3. C
高频考点
例1 B
变式1 D
变式2 A 【解析】由三视图易得最底层有3个正方体，第二层有2个正方体，
那么共有3＋2＝5(个)正方体.
例2 A
变式3 C 【解析】将展开图复原，可得点P，Q是正方体的一条棱长上的两
个端点.
变式4 B 【解析】如解图，共有两种方法.

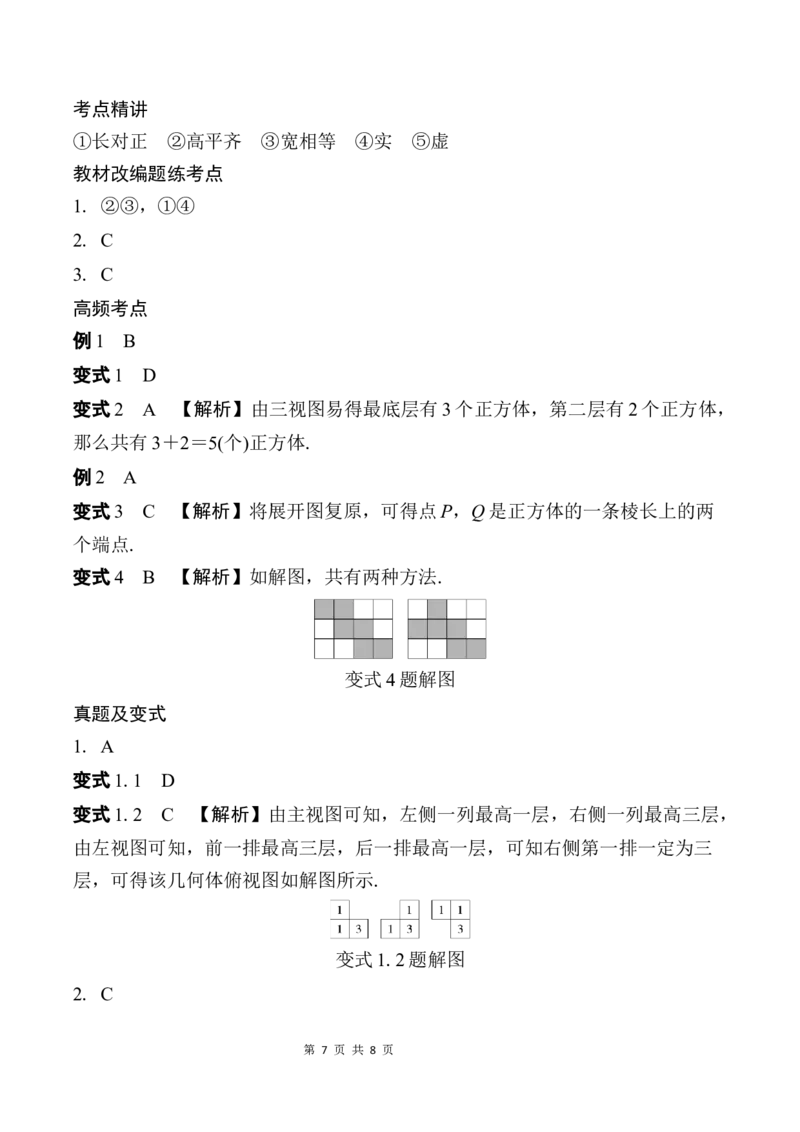

变式4题解图
真题及变式
1. A
变式1.1 D
变式1.2 C 【解析】由主视图可知，左侧一列最高一层，右侧一列最高三层，
由左视图可知，前一排最高三层，后一排最高一层，可知右侧第一排一定为三
层，可得该几何体俯视图如解图所示.
变式1.2题解图
2. C
第 7 页 共 8 页变式2.1 C
3. D
4. (1)解：∠ABC＝∠A B C ；
1 1 1
(2)证明：如解图，连接AC，
设小正方形边长为1，则AC＝BC＝√12＋22＝√5，AB＝√12＋32＝√10，
∵AC2＋BC2＝AB2，
∴△ABC为等腰直角三角形，
由题图知，△A B C 为等腰直角三角形，
1 1 1
∴∠ABC＝∠A B C .
1 1 1
