2013年宿迁市中考物理试题
一.选择题（12×2分=24分）
1.下列能源中，有利于保护环境的是（ ）
A.煤 B.汽油 C.秸秆 D.太阳能
2.下列关于物态变化的说法中，正确的是（ ）
A.烧开水时茶壶嘴上方出现的“白气”是汽化现象
B.冬天冰冻的衣服也能晾干是升华现象
C.熔融状态的玻璃轧制成玻璃板的过程中需要吸热
D.用冰块来保鲜食品是利用冰块熔化放热

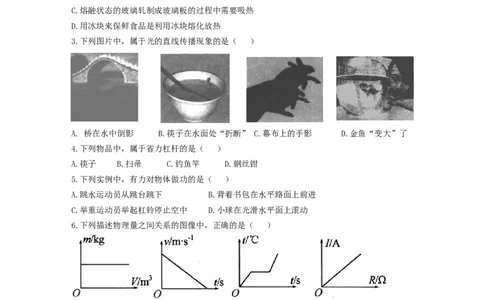

3.下列图片中，属于光的直线传播现象的是（ ）
A. 桥在水中倒影 B.筷子在水面处“折断” C.幕布上的手影 D.金鱼“变大”了
4.下列物品中，属于省力杠杆的是（ ）
A.筷子 B.扫帚 C.钓鱼竿 D.钢丝钳
5.下列实例中，有力对物体做功的是（ ）
A.跳水运动员从跳台跳下 B.背着书包在水平路面上前进
C.举重运动员举起杠铃停止空中 D.小球在光滑水平面上滚动
6.下列描述物理量之间关系的图像中，正确的是（ ）
A.水的质量 B.石子下落速度 C.晶体熔化温度 D.电压一定时电
与 与时间的关系 与时间的关系 流与电阻的关系
体积的关系
7.如图，对“书本磁悬浮地球仪”说法中，正确的是（ ）
A.地球仪悬浮是由于分子间排斥力造成的
B.地球仪悬浮是由于惯性的作用
C.地球仪悬浮是由于受到空气浮力的作用
D.地球仪悬浮时受到的重力和磁力是一对平衡力
18.下列说法中，减小摩擦的是（ ）
A.体操运动员上杠前在手上涂镁粉 B.鞋底有凹凸的花纹
C.给车转轴处加润滑油 D.骑自行车刹车时用力捏闸

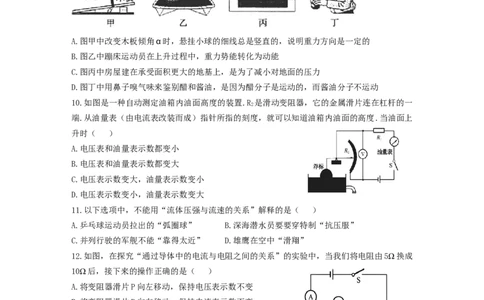

9.对于下面四幅图的理解，正确的是（ ）
A.图甲中改变木板倾角α时，悬挂小球的细线总是竖直的，说明重力方向是一定的
B.图乙中蹦床运动员在上升过程中，重力势能转化为动能
C.图丙中房屋建在承受面积更大的地基上，是为了减小对地面的压力
D.图丁中用鼻子嗅气味来鉴别醋和酱油，是因为醋分子是运动的，而酱油分子不运动
10.如图是一种自动测定油箱内油面高度的装置.R 是滑动变阻器，它的金属滑片连在杠杆的一
2
端.从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度.当油面上
升时（ ）
A.电压表和油量表示数都变小
B.电压表和油量表示数都变大
C.电压表示数变大，油量表示数变小
D.电压表示数变小，油量表示数变大
11.以下选项中，不能用“流体压强与流速的关系”解释的是（ ）
A.乒乓球运动员拉出的“弧圈球” B.深海潜水员要要穿特制“抗压服”
C.并列行驶的军舰不能“靠得太近” D.雄鹰在空中“滑翔”
12.如图，在探究“通过导体中的电流与电阻之间的关系”的实验中，当我们将电阻由5Ω换成
10Ω后，接下来的操作正确的是（ ）
A.将变阻器滑片P向左移动，保持电压表示数不变
B.将变阻器滑片P向左移动，保持电流表示数不变
C.将变阻器滑片P向右移动，保持电压表示数不变
D.将变阻器滑片P向右移动，保持电流表示数不变
二、填空题（23分）
13.最近巴西设计师将3D打印技术与医用B超相结合，给准妈妈腹中
胎儿打印了1﹕1的3D模型（如图），作为孩子成长的记录.请问B
超利用的是___________（声波或电磁波），这种波______在真空中
传播.
214.用照相机拍一朵盛开的荷花，荷花到镜头的距离要大于________________，荷花在底片上
成倒立_________的实像；若要把荷花的像拍得更大一些，则应使照相机镜头________（远离
或靠近）荷花.
15.近期，我国进行了“探空火箭”实验.该火箭搭载了多款新型探测仪器，这些仪器在太空中
的质量_________（变大、变小或不变），分离前相当于火箭是_________（运动或静止）的.
16.把一个重为12N的物体放入水中，静止时有四分之一的体积露出水面，则物体受到的浮力
是________N，物体的体积是_________m3（g取10N/kg）；若向水中加盐，则物体受到的浮力
_______（变大、变小或不变）.
17.今年2月15日，俄罗斯境内发生陨石坠落爆炸事件，造成部分建筑损坏和人员伤亡.陨石
坠落大气层后，温度急剧升高，是_________能转化为内能导致的，这是通过________的方式
改变陨石内能的.

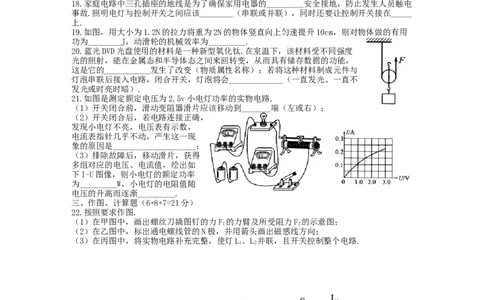

18.家庭电路中三孔插座的地线是为了确保家用电器的_________安全接地，防止发生人员触电
事故.照明电灯与控制开关之间应该________（串联或并联），同时还要让控制开关接在_____
上.
19.如图，用大小为1.2N的拉力将重为2N的物体竖直向上匀速提升10cm，则对物体做的有用
功为________J，动滑轮的机械效率为_________.
20.蓝光DVD光盘使用的材料是一种新型氧化钛.在室温下，该材料受不同强度
光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，
这是它的___________发生了改变（物质属性名称）；若将这种材料制成元件与
灯泡串联后接入电路，闭合开关，灯泡将会_____________（一直发光、一直不
发光或时亮时暗）.
21.如图是测定额定电压为2.5v小电灯功率的实物电路.
（1）开关闭合前，滑动变阻器滑片应该移动到_______端（左或右）；
（2）开关闭合后，若电路连接正确，
发现小电灯不亮，电压表有示数，
电流表指针几乎不动，产生这一现
象的原因是____________________；
（3）排除故障后，移动滑片，获得
多组对应的电压、电流值，绘出如
下I-U图像，则小电灯的额定功率
为_________W，小电灯的电阻值随
电压的升高而逐渐_________.
三、作图、计算题（6+8+7=21分）
22.按照要求作图.
（1）在甲图中，画出螺丝刀撬图钉的力F 的力臂及所受阻力F 的示意图；
1 2
（2）在乙图中，标出通电螺线管的N极，并用箭头画出磁感线方向；
（3）在丙图中，将实物电路补充完整，使灯L、L 并联，且开关控制整个电路.
1 2
23.五一假期，
小 明全家驾车从
宿迁到徐州游玩.出发前，爱学习的小明收集了相关数据，整理成下表，请你根据表中数据完
成相关计算.
轿车质量（kg） 1050
车轮与地面接触总面积（m2） 0.15
宿迁到徐州距离（km） 108
预设行车速度（km/h） 90
3
行驶1km耗油量（g） 50
匀速行驶时受到的阻力（N） 2000（1）轿车静止时对
水平地面的压强（g
取10N/kg）；
（2）全程行车所需
的时间；
（3）匀速行驶1km牵引力所做的功；
（4）全程消耗的汽油在完全燃烧时放出的热量（q =4.6×107J/kg）.
汽油

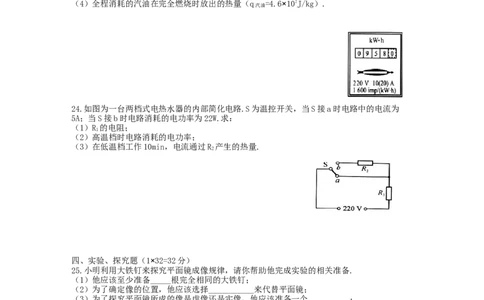

24.如图为一台两档式电热水器的内部简化电路.S为温控开关，当S接a时电路中的电流为
5A；当S接b时电路消耗的电功率为22W.求：
（1）R 的电阻；
1
（2）高温档时电路消耗的电功率；
（3）在低温档工作10min，电流通过R 产生的热量.
2
四、实验、探究题（1×32=32分）
25.小明利用大铁钉来探究平面镜成像规律，请你帮助他完成实验的相关准备.
（1）他应该至少准备_____根完全相同的大铁钉；
（2）为了确定像的位置，他应该选择___________来代替平面镜；
（3）为了探究平面镜所成的像是虚像还是实像，他应该准备一个__________；
（4）为了比较像和物到镜面的距离关系，如果没有方格纸，他还应该准备的测量工具是_____.
26.用托盘天平和量筒测定小矿石的密度.
（1）调节天平时，天平应置于水平桌面上，先将游码移到_________________，指针静止时的
位置如图甲所示.为使天平平衡，应将平衡螺母向______（左或右）调节；
（2）天平调平后，将小矿石放在左盘，右盘中所加砝码以及游码位置如图乙所示，由此可知，
小矿石的质量为___________g；
（3）先在量筒中倒入20mL的水，然后将小矿石浸没在水中，此时水面如图丙所示，眼睛应该
在______（A、B、C）位置再次读取水的体积，根据观测结果可知该小矿石的体积______cm3，
密度为___________g/cm3.
427.周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率，已知电热水壶的
铭牌为“220V 1000W”
（1）根据表盘示意图可知，小华家累计用电为__________kW·h；
（2）在测量电热水壶的实际功率时，小华首先进行的操作是_____________________________，
接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶的实际功率是_________W，这表
明电热水壶的实际工作电压__________（大于、小于或等于）额定电压.
28.如图，在探究“阻力对物体运动的影响”实验中，让小车以相同速度分别滑上三种“路
面”，记下小车停下的位置，测出小车在水平“路面”上运动的路程，并记入下表.
（1）要想让小车以相同的速度滑上“路面”，需控制小车从斜
面上______________由静止滑下；
（2）通过比较_________，可以判断出小车在木板上受到的阻
力________（大于、小于或等
实验序号 “路面”材料 小车运动的路程（cm） 于）在棉布上受到的阻力；
1 棉布 40 （3）如果有一种“路面”材
2 木板 70 料比玻璃更光滑，则小车运动
3 玻璃 110 的路程将_________（大于、
小于或
等于）在玻璃“路面”上运动的路程；
（4）设想小车在绝对光滑的水平“路面”上运动，即不受阻力作用，小车将_______________.
29.在探究“影响电流热效应的因素”实验中：
（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电
热丝，并插入一根温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生
的热量多少，这种研究方法叫_________.若他想让烧瓶内液体在短时间内温度变化更明显，应
选用__________（煤油或水），理由是_________________________________________.
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s，再测量烧瓶内液体的温度，得
到温度的升高量，填入表中；然后移动滑动变阻器滑片改变电流大小，重复以上操作，获得第
二组数据（见表）.
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：同一导体，在通电时间相等时，电流________，其产生的热量_________.
（3）若要探究电热器产生的热量与电阻的关系，应保持电流和通电时间相同，同时选择乙图
中______（A或B）烧瓶与甲图中的烧瓶_________（串联或并联）.
30.如图甲，将玩具电动机、电池、小电灯、开关用导线连接起来.
（1）闭合开关，电动机转动，这是利用通电线圈在_________里受力转动的原理工作的；如果
想改变电动机的转动方向，我们可以采取的措施是__________________________.
（2）刚闭合开关时，小电灯发出明亮的光，但随着电动机转得越来越快，小电灯的亮度逐渐
减弱；当转速正常时，小电灯的亮度稳定不变.此时用手指轻轻捏住电动机的转轴，使电动机
的转速减慢，你猜想这时小电灯的亮度
将________（变亮、变暗或不变），理
由是__________
___________________________________________________________.
（3）如果将小电灯换成灵敏电流表，电路连接如图乙.当用手快速转动电动机转轴时，发现灵
敏电流表指针偏转，这是_____________现象，它在生活中的应用有_____________（举一例）.
52013年江苏省宿迁市中考物理试题（word解析版）
一、选择题（共12题，每题2分，共24分，每题只有一个选项符合题意）
1．（2分）（2013•宿迁）下列能源中，有利于保护环境的是（ ）
A．煤 B．汽油 C．秸秆 D．太阳能
考点：能源的利用和对环境的危害．
专题：能源的利用与发展．
分析：保护环境，应推广使用清洁能源，减少污染物的排放，减少三废，从源头杜绝污染物．
解答：解：煤、石油、秸秆在使用时要进行燃烧，会产生大量废渣、废气污染环境；太阳能在使
用时清洁、无污染，而且属于可再生能源．
故选D．
点评：本题考查环境保护知识，题目难度不大，环保问题已经引起了全球的重视，节能减排、低
碳已成为新的环保理念．
2．（2分）（2013•宿迁）下列关于物态变化的说法中，正确的是（ ）
A．烧开水时茶壶嘴上方出现的“白气”是汽化现象
B．冬天冰冻的衣服也能晾干是升华现象
C．熔融状态的玻璃轧制成玻璃板的过程中需要吸热
D．用冰块来保鲜食品是利用冰块熔化放热
考点：升华和凝华的定义和特点；熔化与熔化吸热特点；凝固与凝固放热特点；液化及液化现
象．
专题：温度计、熔化和凝固；汽化和液化、升华和凝华．
[来源:学#科#网]
分析：（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态
叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液
化、凝华；吸热的有：熔化、汽化、升华．
6解答：解：A、烧开水时茶壶嘴上方出现的“白气”，是壶嘴里冒出的温度较高的水蒸气遇冷凝结
成的小水滴，属于液化现象，该选项说法不正确；
B、冬天冰冻的衣服也能晾干，衣服上的冰直接变成了水蒸气，是升华现象，该选项说法正
确；
C、熔融状态的玻璃轧制成玻璃板，是凝固过程，需要放热，该选项说法不正确；
D、用冰块来保鲜食品是利用冰块熔化吸热，该选项说法不正确．
故选B．
点评：分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状
态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．
3．（2分）（2013•宿迁）下列图片中，属于光的直线传播现象的是（ ）
A． B．
桥在水中倒影 筷子在水面处“折断”
C． D．
幕布上的手影 金鱼“变大”了
考点：光在均匀介质中直线传播．
专题：光的传播和反射、平面镜成像．
分析：解答此题从以下知识点入手：
①光在同种均匀介质中沿直线传播，利用这一特点，人们可以看到许多现象，例如日食、
月食、影子、小孔成像、激光准直等；
②当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、
水中倒影等；
③光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫做光的折
射，光折射的实例有：筷子变折、池水变浅、彩虹、海市蜃楼等等在日常生活中．
解答：解：A、平静的水面相当于平面镜，桥在水中倒影属于平面镜成像，平面镜成像属于光的反
射原理，所以本选项不是由于光的直线传播形成的，故本选项不符合题意．
B、水中的筷子弯折了，即是有光线从水中射向空气时发生了光的折射的缘故，故该选项不
符合题意；
C、幕布上的手影是由于光的直线传播形成的，故本选项符合题意．
D、金鱼“变大”了，属于凸透镜成像，是由于光的折射形成的，故该选项不符合题意．
故选C．
点评：正确理解光的直线传播、反射、折射现象，会用所学知识来解释生活中常见的现象，虽知
识点较多，但属于基础题目．
4．（2分）（2013•宿迁）下列物品中，属于省力杠杆的是（ ）
A．筷子 B．扫帚 C．钓鱼竿 D．钢丝钳
考点：杠杆的分类．
7专题：简单机械．
分析：联系生活经验，要判断杠杆是省力杠杆还是费力杠杆，依据杠杆的动力臂和阻力臂大小关
系，若动力臂大于阻力臂，则是省力杠杆，若动力臂小于阻力臂，则是费力杠杆．
解答：解：筷子、扫帚、钓鱼竿在使用过程中动力臂小于阻力臂，属于费力杠杆；钢丝钳在使用
过程中动力臂大于阻力臂，属于省力杠杆．
故选D．
点评：判断杠杆类型的方法有三种：
①比较动力和阻力的大小，当然动力小的是省力杠杆；
②比较动力臂和阻力臂的长短，动力臂长的是省力杠杆；
③比较动力和阻力移动的距离，动力移动距离大的是省力杠杆．
5．（2分）（2013•宿迁）下列实例中，有力对物体做功的是（ ）
A．跳水运动员从跳台跳下 B．背着书包在水平路面上前进
C．举重运动员举起杠铃停在空中 D．小球在光滑水平面上滚动
考点：力是否做功的判断．
专题：功、功率、机械效率．
分析：做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一
不可，据此分析判断．
解答：解：
A、跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做
功，符合题意．
B、背着书包在水平路面上前进，移动的方向和受力方向垂直，在力的方向上没有移动距
离，不做功，不符合题意．C、举重运动员举起杠铃停在空中，有力作用在物体上，但是没
有移动距离，没有力做功，不符合题意．D、小球在光滑水平面上，依靠的是小球的惯性，
水平方向上虽然移动了距离，但是没有力的作用，不做功，不符合题意．故选A．
点评：明确三种情况不做功：一是有力无距离（例如：推而未动），二是有距离无力（靠惯性运
动），三是力的方向与运动方向垂直．
6．（2分）（2013•宿迁）下列描述物理量之间关系的图象中，正确的是（ ）
A． B．
水的质量与体积关系 石子下落速度与时间的关系
C． D．
电压一定时电流与电阻的关系
晶体熔化温度与时间的关系
考点：密度公式的应用；熔化和凝固的温度—时间图象；速度与物体运动；探究电流与电压、电
阻的关系实验．
专题：应用题；其他综合题．
分析：A、根据公式m=ρV进行分析；
B、石子下落过程中，受到竖直向下的重力，下落速度加快；
8C、掌握晶体熔化图象，根据晶体在熔化过程中温度保持不变的特点进行分析；
D、电压一定，电流和电阻成反比．
解答：解：A、根据m=ρV，水的密度不变，质量与体积成之比，所以A错误；
B、石子下落过程中，受到竖直向下的重力，合力方向与运动方向相同，做加速运动，速度
随时间变大，所以B错误；
C、晶体在熔化前温度升高，熔化时温度保持不变，熔化后吸热温度升高，所以C正确；
D、电压一定，电流与电阻成反比，而D为正比例图象，所以D错误．
故选C．
点评：此题考查了对m﹣﹣V图象、v﹣﹣t图象、晶体的熔化图象、I﹣﹣R图象的分析，关键是
搞清各物理量之间的关系，并注意控制变量法的应用．
7．（2分）（2013•宿迁）如图，对“书本磁悬浮地球仪”说法中，正确的是（ ）
A．地球仪悬浮是由于分子间排斥力造成的
B．地球仪悬浮是由于惯性的作用
C．地球仪悬浮是由于受到空气浮力作用
D．地球仪悬浮时受到的重力和磁力是一对平衡力
考点：平衡力的辨别；惯性．
专题：运动和力．
分析：解此题要知道，“书本磁悬浮地球仪”受力情况；静止状态是平衡状态，受到的力平衡．
“书本磁悬浮地球仪”能够处于静止状态，是因为重力和磁力是一对平衡力．
解答：解：“书本磁悬浮地球仪”受到重力和磁力两个力，其能够处于静止状态，是因为重力和
磁力是一对平衡力．
故选D．
点评：此题主要考查了二力平衡条件的应用，要学会对物体进行受力分析．特别注意题目中的暗
含条件．
8．（2分）（2013•宿迁）下列做法中，减小摩擦的是（ ）
A．体操运动员上杠前在手上涂镁粉 B．鞋底有凹凸的花纹
C．给车转轴处加润滑油 D．骑自行车刹车时用力捏闸
考点：增大或减小摩擦的方法．
专题：重力、弹力、摩擦力．
分析：影响摩擦力因素：压力、接触面的粗糙程度．
减小摩擦的方法：减小压力、减小接触面的粗糙程度、使滚动代替滑动、使接触面脱离．
解答：解：A、体操运动员上单杠之前，先在手上涂些“镁粉”，是在压力一定时，通过增大接触
面的粗糙程度来增大摩擦力．不符合题意．
B、鞋底有凸凹不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．
不符合题意．
C、给车转轴处加润滑油，是使接触面脱离来减小摩擦力．符合题意．
D、骑自行车刹车时用力捏闸，是在接触面粗糙程度一定时，增大压力来增大摩擦力．不符
合题意．
故选C．
9点评：握增大和减小摩擦的方法，用控制变量法来解释生活中有关的实例．
9．（2分）（2013•宿迁）对于下面四幅图的理解，正确的是（ ）
A．图甲中改变木板倾角α时，悬挂小球的细线总是竖直的，说明重力方向是一定的
B．图乙中蹦床运动员在上升过程中，重力势能转化为动能
C．图丙中房屋建在承受面积更大的地基上，是为了减小对地面的压力
D．图丁中用鼻子嗅气味来鉴别醋和酱油，是因为醋分子是运动的，而酱油分子不运动
考点：重力的方向；减小压强的方法及其应用；动能和势能的转化与守恒；分子的运动．
专题：其他综合题．
分析：（1）重力的方向是竖直向下的；
（2）蹦床运动员上升过程中，弹性势能转化为动能和重力势能；
（3）减小压强的方法：减小压力，增大受力面积；
（4）分子永不停歇的做无规则运动，不同的物质一般气味不同．
解答：解：A、图甲中改变木板倾角α时，悬挂小球的细线总是竖直的，说明重力方向是一定的，
故A正确；
B、图乙中蹦床运动员在上升过程中，弹性势能转化为动能和重力势能，故B错误；
C、图丙中房屋建在承受面积更大的地基上，是为了减小对地面的压强；故C错误；
D、图丁中用鼻子嗅气味来鉴别醋和酱油，是因为醋和酱油气味不同，故D错误．
故选A．
点评：本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力，有一定的难
度．
10．（2分）（2013•宿迁）如图是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，
2
它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道
油箱内油面的高度，当油面上升时（ ）
A．电压表和油量表示数都变小 B．电压表和油量表示数都变大
C．电压表示数变大，油量表示数变小 D．电压表示数变小，油量表示数变大
考点：电路的动态分析；串联电路的电压规律；欧姆定律的应用．
10专题：应用题；电路和欧姆定律；电路变化分析综合题．
分析：当油量发生为化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入
电阻的变化，由欧姆定律电路中电流的变化和和R 两端的电压变化，根据串联电路的电压
1
特点判断电压表示数的变化．
解答：解：由电路图可知，R 与不正确R 串联，油量表（电流表）测电路中的电流，电压表测不
1 2
正确R 两端的电压．当油面上升时，不正确R 接入电路的电阻变小，电路中的总电阻变
2 2
小，
∵I= ，
∴电路中的电流变大，即油量表的示数变大，故AC不正确；
∵U=IR，
∴R 两端的电压变大，
1
∵串联电路中总电压等于各分电压之和，且电源的电压不变，
∴R 两端的电压变小，即电压表的示数变小，故B不正确，D正确．
2
故选D．
点评：本题考查欧姆定律及滑动变阻器在生活中的应用，要通过对图的分析得出仪器的原理，再
由物理规律求解．
[来源:学,科,网]
11．（2分）（2013•宿迁）以下选项中，不能用“流体压强与流速关系”解释的是（ ）
A．乒乓球运动员拉出的“弧圈球” B．深海潜水员要穿特制“抗压服”
C．并列行驶的军舰不能“靠得太近” D．雄鹰在空中“滑翔”
考点：流体压强与流速的关系．
专题：气体的压强、流体压强与流速的关系．
分析：分析每一项是否用到流体压强与流速的关系：流体在流速大的地方压强小，在流速小的地
方压强大．
解答：解：A、乒乓球运动员拉出的“弧圈球”就是应用流体压强与流速的关系，故A正确，但不
符合题意；
B、深海潜水员要穿特制“抗压服”是因为液体压强随着深度的增加而增加，故B错误，符
合题意；
C、并列行驶的军舰“靠得太近”，会因为中间流速快，压强小，发生撞击，故C正确，不
符合题意；
D、雄鹰在空中“滑翔”就是应用流体压强与流速的关系，故D正确，但不符合题意．
故选B．
点评：本题主要考查流体压强跟流速的关系，并能用流体压强解释有关的现象．
12．（2分）（2013•宿迁）如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当
我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向左移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向右移动，保持电流表示数不变
11考点：欧姆定律的应用；串联电路的电压规律；滑动变阻器的使用；电路的动态分析．
专题：应用题；电路和欧姆定律；电路变化分析综合题．
分析：要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压
不变，当电路中的电阻由5Ω换成10Ω时，导体两端的电压是否变化，怎样变化是此题的解
题思路．
解答：解：在滑片P不动的情况下，将电阻由5Ω换成10Ω后，闭合开关，电路总电阻变大，
∵I= ，
∴电路中的电流变小，滑动变阻器两端的电压变小，
∵串联电路的总电压等于各分电压之和可知，
∴定值电阻两端的电压增大，
要使电压表的示数不变，只能减小电路中的电流，增大滑动变阻器接入电路的电阻，即滑
片P向右端移动．
故选C．
点评：电源电压不变，两串联电阻，当其中一个电阻增大时，其两端电压也增大，另一个电阻两
端的电压同时减小．
二、填空题（共9题，每空l分，共23分）
13．（2分）（2013•宿迁）最近巴西设计师将3D打印技术与医用B超相结合，给准妈妈腹中
胎儿打印了1：1的3D模型（如图），作为孩子成长的记录，请问B超利用的是 声波 （选
填“声波”或“电磁波”），这种波 不能 在真空中传播．
考点：超声波与次声波；声音的传播条件．
专题：声现象．
分析：声波可以传递信息和能量，声波不能在真空中传播，电磁波可以在真空中传播．
解答：解：B超利用超声波来传递信息，它不能在真空中传播，电磁波可以在真空中传播．
故答案为：声波；不能．
点评：本题考查声波的特点，要知道声波不能在真空中传播，电磁波可以在真空中传播．
14．（3分）（2013•宿迁）用照相机拍一朵盛开的荷花，荷花到镜头的距离要大于 两倍焦距
，荷花在底片上成倒立 缩小 的实像；若要把荷花的像拍得更大一些，则应使照相机镜头
靠近 （选填“远离”或“靠近”）荷花．
考点：凸透镜成像的应用．
专题：透镜及其应用．
分析：①凸透镜成倒立、缩小的实像，U＞2f，应用于照相机和摄像机上．
②凸透镜成实像规律，物近像远像变大．
解答：解：①照相机的镜头相当于一个凸透镜，所照景物放在镜头的二倍焦距以外，在底片上成
缩小的实像；
②由凸透镜成实像规律，物近像远像变大可知，若要把荷花的像拍得更大一些，则应使照
相机镜头靠近荷花．
12故答案为：两倍焦距；缩小；靠近．
点评：凸透镜成像的成像规律和应用，是凸透镜成像习题的基础内容，一定要熟练掌握．
15．（2分）（2013•宿迁）近期，我国进行了“探空火箭”实验，该火箭搭载了多款新型探测
仪器，这些仪器在太空中的质量 不变 （选填“变大”“变小”或“不变”），分离前相对
于火箭是 静止 （选填“运动”或“静止”）的．
考点：质量及其特性；运动和静止的相对性．
专题：运动和力．
分析：①质量是物体本身的一种属性，与物体的形状、状态、位置和温度无关；
②一个物体相对于参照物的位置发生变化，这个物体是运动的；相对于参照物的位置没有
变化，这个物体就是静止的．
解答：解：
①物体的质量是本身的一种属性，与所在位置无关，所以这些仪器在太空中的质量不变；
②以火箭为参照物，分离前仪器相对于火箭的位置没有变化，所以是静止的．
故答案为：不变；静止．
点评：此题考查的是质量的特点和物体运动状态的判断，知道影响质量的因素和会根据参照物判
定物体运动状态，是解决此题的关键所在．
16．（3分）（2013•宿迁）把一个重为l2N的物体放入水中，静止时有四分之一的体积露出水
面，则物体受到的浮力是 1 2 N，物体的体积是 1.6×1 0 ﹣ 3 m3（g取10N/kg）；若向水中
加盐，则物体受到的浮力 不变 （选填“变大”“变小”或“不变”）．
考点：浮力大小的计算；阿基米德原理．
专题：计算题；简答题；浮力．
分析：（1）知道物体重力，根据漂浮条件求物体受到的浮力；
（2）求出了浮力，利用阿基米德原理求排开水的体积（木块浸入水的体积），从而求出物
体的体积；
（3）若向水中加盐，水的密度变大，但物体仍处于漂浮状态，根据漂浮条件可知浮力的变
化．
解答：解：（1）已知物体重力G=12N，
∵静止时有四分之一的体积露出水面，即物体处于漂浮状态，
∴根据漂浮条件可知：物体受到的浮力F浮=G=12N；
（2）根据阿基米德原理得：排开水的体积V排= = =1.2×10
﹣3m3，
所以物体的体积为V= = =1.6×10﹣3m3；
（3）若向水中加盐，导致盐水的密度变大，但物体仍处于漂浮状态，根据漂浮条件可知浮
力等于物体的重力，而物体的重力不变，所以浮力大小不变．
故答案为：12；1.6×10﹣3；不变．
点评：本题考查物体的漂浮条件、阿基米德原理及变形公式，知识点多，属于难题．
17．（1分）（2013•宿迁）今年2月15日，俄罗斯境内发生了陨石坠落爆炸事件，造成部分
建筑损坏和人员伤亡，陨石坠落大气层后，温度急剧升高，是能转化为内能导致的，这是通过
做功 方式改变陨石内能的．
考点：做功改变物体内能．
13专题：分子热运动、内能．
分析：高速运动的陨石具有很大的机械能，和大气层摩擦后，陨石的温度升高，导致了内能的增
加．由此可以知道物体的能量转化．
解答：解：陨石表面与大气层摩擦，使陨石的温度升高，这是一个摩擦生热的过程，此过程中机
械能转化为内能；是通过做功的方式改变陨石内能的．
故答案为：做功．
点评：不计阻力时，机械能守恒；考虑阻力时，机械能转化为内能，机械能减小，内能增大．
18．（3分）（2013•宿迁）家庭电路中三孔插座的地线是为了确保家用电器的 金属外壳 安
全接地，防止发生人员触电事故，照明电灯与控制开关之间应该 串联 （选填“串联”或
“并联”），同时还要让控制开关接在 火线 上．
考点：插座的构造与工作方式；家庭电路的连接．
专题：电与热、生活用电．
分析：①家庭电路中各家用电器之间．插座之间，用电器和插座之间都是并联的；开关控制用电
器时，开关和用电器是串联的，并且开关接在用电器和火线之间，断开开关，切断火线，
操作更安全．
②金属外壳的用电器的金属外壳一定要接地，在用电器漏电时，人接触用电器时人被短
路，避免触电事故．
解答：解：家庭电路中三孔插座的地线是为了确保家用电器的金属外壳接地，防止发生人员触电
事故，照明电灯与控制开关之间应该串联，同时还要让控制开关接在火线上，断开开关，
切断火线，操作更安全．
故答案为：金属外壳；串联；火线．
点评：针对家庭电路中用电器、开关、三孔插座、两孔插座、保险丝、电能表等连接方法，一定
要掌握，并且掌握这种连接的目的．
19．（2分）（2013•宿迁）如图，用大小为l.2N的拉力将重为2N的物体竖直向上匀速提升
l0cm，则对物体做的有用功为 0. 2 J，动滑轮的机械效率为 83.3% ．
考点：功的计算；滑轮（组）的机械效率．
专题：计算题；功、功率、机械效率．
分析：题中使用的是动滑轮，承担物重的绳子股数n=2，则拉力F移动的距离s=2h，使用滑轮组做
的有用功是指把重物提升所做的功，即W有用=Gh；使用滑轮组做的总功是人的拉力所做的
功，即W总=Fs；机械效率是指有用功占总功的百分比，据此求解．
解答：解：题中使用的是动滑轮，有2段绳子承担物重，绳子末端移动距离s=2h=2×0.1m=0.2m．
拉力做的有用功：
W有用=Gh=2N×0.1m=0.2J；
拉力做的总功：
W总=Fs=1.2N×0.2m=0.24J．
该机械的效率：
14η= ×100%= ×100%≈83.3%．
故答案为：0.2，83.3%．
点评：本题考查了动滑轮机械效率的计算，关键有二：一是n的确定（直接从动滑轮上引出的绳子
股数），二是有用功和总功的区分（根据我们的目的分析）．
20．（2分）（2013•宿迁）蓝光DVD光盘使用的材料是一种新型氧化钛，在室温下，该材料
受不同强度光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，这是
它的 导电性 发生了改变（填物质属性名称）；若将这种材料制成元件与灯泡串联后接人电
路，闭合开关，灯泡将会 时亮时暗 （选填“一直发光”“一直不发光”或“时亮时暗”）．
考点：物质的基本属性；半导体的特点．
专题：信息给予题；电流和电路．
分析：该材料能在金属态和半导体态之间来回转变，这是它的导电性能发生了改变，如果将这种
元件与灯泡串联时，随着光照强度的改变，电路中的电流会时有时无，因此灯泡会时亮时
暗．
解答：解：在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，这是
它的导电性发生了改变；
若将这种材料制成元件与灯泡串联后接人电路，闭合开关后，随着光照强度的改变，电路
中的电流会时有时无，因此灯泡会时亮时暗．
故答案为：导电性；时亮时暗．
点评：本题考查的是物理属性等知识．根据题目提供的信息得出氧化钛的物理属性，结合电路的
特点可解决此题．
21．（4分）（2013•宿迁）如图是测定额定电压为2.5V小电灯功率的实物电路．
（1）开关闭合前，滑动变阻器滑片应该移动到 左 （选填“左”或“右”）；
（2）开关闭合后，若电路连接正确，发现小电灯不亮，电压表有示数，电流表指针几乎不动，
产生这一现象的原因是 灯泡断路 ；
（3）排除故障后，移动滑片，获得多组对应的电压、电流值，绘出如下I﹣U图象，则小电灯
的额定功率为 0. 5 W，小电灯的电阻值随电压的升高而逐渐 增大 ．
考点：探究用电器的电功率实验．
专题：探究题．
分析：（1）闭合开关前，滑动变阻器接入电路的阻值应该是滑动变阻器的最大阻值．
（2）常见的电路故障有断路与短路，根据电路故障现象分析电路故障原因．
（3）由I﹣U图象找出灯泡额定电压对应的电流，然后由P=UI求出灯泡功率；根据图象由
欧姆定律判断灯泡电阻随电压变化的关系．
解答：解：（1）由电路图可知，闭合开关前，滑片应移到最左端，此时滑动变阻器接入电路的阻
值最大．
（2）闭合开关，灯泡不亮，可能是灯泡短路或电路存在断路，电流表指针几乎不动，说明
15电路存在断路，
电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与
电压表并联的灯泡断路．
（3）由图象可知，灯泡额定电压2.5V所对应的电流为0.2A，灯泡额定功率
P=UI=2.5V×0.2A=0.5W；
由图象可知，随电压增大，灯泡电阻增大．
故答案为：（1）左；（2）灯泡断路；（3）0.5；增大．
点评：本题考查了实验注意事项、电路故障分析、求灯泡额定功率、分析灯泡电阻变化规律等；
掌握基础知识是正确解题的关键；要掌握应用图象法处理实验数据的方法．
三、作图、计算题（共3题，22题6分，23题8分，24题7分，共21分）
22．（6分）（2013•宿迁）按照要求作图．
（1）在甲图中，画出螺丝刀撬图钉的力F 的力臂及所受阻力F 的示意图；
1 2
（2）在乙图中，标出通电螺线管的N极，并用箭头画出磁感线方向；
（3）在丙图中，将实物电路补充完整，使灯L 、L 并联，且开关控制整个电路．
1 2
考点：力臂的画法；磁感线及其特点；安培定则；实物的电路连接．
专题：应用题；作图题；图像综合题．
分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．
②确定力的作用点和力的方向，画出力的作用线．
③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
（2）根据电源的正负极和线圈的绕向，利用安培定则可以确定螺线管的N、S极，再利用
磁感线的特点即可确定磁感线的方向．
（3）题意可知，两灯泡并联，开关控制整个电路说明开关位于干路上．
解答：解：（1）找出支点，从O做F 的垂线就是F 的力臂，要使杠杆平衡，F 的方向向下．
1 1 2
[来源:Z§xx§k.Com]
（2）根据电源的正负极可以确定电流从螺线管的左端流入，右端流出；再根据螺线管的绕
向，结合安培定则即可确定螺线管的左端为N极，右端为S极．如图甲所示．
在磁体的周围，磁感线从磁体的N极出发回到S极．由此可以确定磁感线的方向如图所
示．
（3）把两个灯泡并联后，再与开关串联起来即可，如图：
点评：本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力，还考查了学生
的作图能力．
23．（8分）（2013•宿迁）五一假期，小明全家驾车从宿迁到徐州游玩，出发前，爱学习的小
明收集了相关数据，整理成下表，请你根据表中数据完成相关计算．
（1）轿车静止时对水平地面的压强（g取10N/kg）；
（2）全程行车所需的时间；
16（3）匀速行驶lkm牵引力所做的功；
（4）全程消耗的汽油在完全燃烧时放出的热量（q汽油=4.6×107/kg）．
轿车质量（kg） 1050
车轮与地面接触总面积（m2） 0.15
宿迁到徐州距离（km） 108
预设行车速度（km/h） 90
行驶l km耗油量（g） 50
匀速行驶时受到的阻力（N） 2000
考点：压强的大小及其计算；功的计算；燃料的热值．
专题：压强、液体的压强．
分析：
（1）根据公式p= 计算轿车对地面的压强，其中F=G=mg；
（2）根据t= 计算出行驶所用的时间；
（3）根据二力平衡条件，若匀速行驶则F=f，根据W=Fs计算出功的大小；
（4）根据公式Q=mq计算出燃油燃烧放出的热量．
解答：解：（1）F=G=mg=1.05×103kg×10N/kg=1.05×104N；
p= = =7×104Pa；
（2）由v= 得，
t= = =1.2h；
（3）因为车匀速行驶，所以F=f=2×103N
W=Fs=2×103N×103m=2×106J
（4）Q=mq=0.05kg×108×4.6×107J/kg=2.484×108J．
答：（1）轿车静止时对水平地面的压强7×104Pa；
（2）全程行车所需的时间1.2h；
（3）匀速行驶lkm牵引力所做的功2×106J；
（4）全程消耗的汽油在完全燃烧时放出的热量2.484×108J．
点评：本题考查的是速度、功、热效率和压强、热量的计算，掌握有关的公式并从表格中获取相
关的信息是解决此题的关键．
24．（7分）（2013•宿迁）如图为一台两挡式电热水器的内部简化电路，S为温控开关，当S
接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W．求：
（1）R 的电阻；
1
（2）高温挡时电路消耗的电功率；
（3）在低温挡工作l0min，电流通过R 产生的热量．
2
17考点：电功率的计算；欧姆定律的应用；电阻的串联；焦耳定律的计算公式及其应用．
专题：计算题；电路和欧姆定律；电能和电功率；电与热、生活用电．
分析：
（1）当S接a时，电路为R 的简单电路，此时电路中的总电阻最小，根据P= 可知，电
1
热水器处于高温档位，根据欧姆定律求出R 的电阻；
1
（2）根据P=UI求出高温挡时电路消耗的电功率；
（3）当S接b时，两电阻串联，电路中的总电阻最大，电功率最小处于低温档位，根据
P=UI求出电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R 的阻
2
值，再根据Q=I2Rt求出工作l0min电流通过R 产生的热量．
2
解答：解：（1）当S接a时，电路为R 的简单电路，电热水器处于高温档位，
1
根据欧姆定律可得：
R = = =44Ω；
1
（2）高温挡时电路消耗的电功率：
P高=UI高=220V×5A=1100W；
（3）当S接b时，两电阻串联，电热水器处于低温档位，电路中的电流：I低= =
=0.1A，
电路中的总电阻：R总= = =2200Ω，
∵串联电路中总电阻等于各分电阻之和，
∴R
2
=R总 ﹣R
1
=2200Ω﹣44Ω=2156Ω，
工作l0min电流通过R 产生的热量：
2
Q
2
=I低 2R
2
t=（0.1A）2×2156Ω×10×60s=12936J．答：（1）R
1
的电阻为44Ω；
（2）高温挡时电路消耗的电功率为1100W；
（3）在低温挡工作l0min，电流通过R 产生的热量为12936J．
2
点评：本题考查了电阻的串联和欧姆定律、焦耳定律、电功率公式的应用，关键是结合电路图判
断高温档位和低温档位．
四、实验、探究题（共6题，每空l分，共32分）
25．（4分）（2013•宿迁）小明利用大铁钉来探究平面镜成像规律，请你帮助他完成实验前的
相关准备：
（1）他应该至少准备 两 根完全相同的大铁钉；
（2）为了确定像的位置，他应该选择 玻璃板 来代替平面镜；
（3）为了探究平面镜所成的像是虚像还是实像，他应该准备一个 光屏
（4）为了比较像和物到镜面的距离关系，如果没有方格纸，他还应该准备的测量工具是 刻
度尺 ．
考点：平面镜成像的特点、原理、现象及其实验方案．
专题：光的传播和反射、平面镜成像．
分析：（1）选取两段完全相同的大铁钉的目的是比较像与物的大小关系．
（2）选玻璃板是为了准确确定像的位置，便于比较像与物的大小，达到理想的实验效果．
（3）实像是可以呈现在光屏上的，虚像不能．
（4）要比较像距和物距的关系，需要测量工具．
解答：解：（1）本题考查的是探究平面镜成像规律的实验，要演示实验，至少要找两根完全相同
的铁钉，一个作为物体，还有一个作为像，便于比较像与物的大小关系；
（2）要用玻璃板代替平面镜，既能像平面镜一样成像，还能透过平面镜观察对面的物体；
18（3）实像是可以呈现在光屏上的，虚像不能．因此要探究是实像还是虚像，应该用一个光
屏接受像；
（4）要比较像和物体到平面镜的距离，就需要刻度尺分别测量像距和物距．
故答案为：（1）两；（2）玻璃板；（3）光屏；（3）刻度尺．
点评：探究平面镜成像特点的实验过程，在近年中考题中较为热点．重在探索过程中遇到的困
难、解决的办法的考查，这些题往往有规律可循．
26．（6分）（2013•宿迁）用托盘天平和量筒测定小矿石的密度．
（1）调节天平时，天平应置于水平桌面上，先将游码移到 左端零刻度线 ，指针静止时的
位置如图甲所示．为使天平平衡，应将平衡螺母向 左 （选填“左”或“右”）调节；
（2）天平调平后，将小矿石放在左盘，右盘中所加砝码以及游码位置如图乙，由此可知，小
矿石的质量为 16. 4 g；
（3）先在量筒中倒人20mL的水，然后将小矿石浸没在水中，此时水面如图丙所示眼睛应该
在 B （选填“A”“B”或“C”）位置再次读取水的体积，根据观测结果可知该小矿石的体积
为 1 0 cm3，密度为 1.6 4 g/cm3．
考点：固体的密度测量实验．
专题：实验题．
分析：（1）调节天平平衡时，平衡螺母向上翘的一端移动．
（2）物体的质量等于砝码的质量加游码对应的刻度值；
（3）物体的体积等于物体浸没水前后水面对应刻度值的差；利用密度公式求出物体的密
度．
解答：解：（1）调解天平时，先要将游码移动左端零刻度线，当指针偏向右端，平衡螺母向左调
节；
（2）矿石的质量m=10g+5g+1.4g=16.4g；
（3）观察量筒中液面的位置，应该视线与凹液底部相齐平，正确的位置为B，可以看出矿
石和水的总体积为30ml，矿石的体积V=30ml﹣20ml=10ml=10cm3，
矿石ρ= = =1.64g/cm3．
故答案为：（1）左端零刻度线；（2）16.4；（3）B；10；1.64．
点评：本题考查天平的使用、量筒的读数、密度的计算，属于基础题．计算时注意单位统一．
27．（4分）（2013•宿迁）周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际
功率，已知电热水壶的铭牌为
“220V1000W”．
（1）根据表盘示意图，可知小华家累计用电为 958. 0 kW•h；
（2）在测量电热水壶的实际功率时，小华首先进行的操作是 关闭其他用电器 ，接着观察
到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是 100 0 W，这表明电热水壶
的实际工作电压 等于 （选填“大于”“小于”或“等于”）额定电压．
19考点：电功率的计算；电能表参数的理解与电能的求法．
专题：计算题；电能和电功率．
分析：（1）在进行电能表的读数时，注意最后一位是小数点后面的；
（2）要测量电水壶的电功率，需使电水壶单独工作，将其它用电器关闭；
根据灯闪烁的次数结合参数求出消耗的电功，由P= 计算出功率；
若实际功率小于额定功率，说明实际电压低于额定电压，若等于额定功率，则实际电压等
于额定电压，若高于，则实际电压高于额定电压．
解答：解：（1）由图知，电能表的读数为958.0kW•h；
（2）在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；
根据参数1600imp/（kW•h）知，每消耗1kW•h的电能，电能表的指示灯闪烁1600次；
所以闪烁80次消耗的电能为：W= kW•h= kW•h，
则P= = =1kW=1000W；
电水壶的实际功率等于额定功率，所以实际电压等于额定电压．
故答案为：（1）958.0；（2）关闭其他用电器；1000；等于．
点评：此题考查了电能表的读数，根据电能表参数计算用电器的实际功率，关键是理解电能表参
数的含义，并能计算出电能表消耗的电能．
28．（5分）（2013•宿迁）如图，在探究“阻力对物体运动的影响”实验中，让小车以相同速
度分别滑上三种“路面”，记下小车停下的位置，测出小车在水平“路面”上运动的路程，并
记入下表．
实验序号 “路面”材料小车运动的路程（cm）
1 棉布 40
2 木板 70
3 玻璃 110
（1）要想让小车以相同速度滑上“路面”，需控制小车从斜面上 同一高度 由静止滑下；
（2）通过比较 小车在水平路面滑动距离 ，可以判断出小车在木板上受到的阻力 小于
（选填“大于”“小于”或“等于”）在棉布上受到的阻力；
（3）如果有一种“路面”材料比玻璃更光滑，则小车运动的路程将 大于 （选填“大于”
“小于”或“等于”）在玻璃“路面”上运动的路程；
（4）设想小车在绝对光滑的水平“路面”上运动，即不受阻力作用，小车将 一直运动下去
（或做匀速直线运动） ．
考点：阻力对物体运动影响的探究实验．
专题：运动和力．
分析：（1）要使小车到达水平面的速度相同，应使小车从斜面同一高度由静止滑下；
（2）掌握转化法在实验中的应用，阻力的大小是由小车在路面上滑动的距离来体现的；
20（3）根据表格中数据进行推理，小车受到的阻力越小，小车运动的距离越长；
（4）若运动的物体不受阻力，则小车将做匀速直线运动．
解答：解：（1）要想让小车以相同速度滑上“路面”，需控制小车从斜面上同一高度由静止滑
下；
（2）由表格中数据知，小车在木板上滑动的距离大于在棉布上滑动的距离，可知小车在木
板上受到的阻力小于在棉布上受到的阻力；
（3）由上知，路面越光滑，小车运动得越远，所以如果有一种“路面”材料比玻璃更光
滑，则小车运动的路程将大于在玻璃“路面”上运动的路程；
（4）小车在绝对光滑的水平“路面”上运动，即不受阻力作用，小车将会一直运动下去．
故答案为：（1）同一高度；（2）小车在水平路面滑动距离；小于；（3）大于；（4）一
直运动下去（或做匀速直线运动）．
点评：此题是探究“阻力对物体运动的影响”实验，根据实验得出阻力与接触表面之间的关系，
运动与阻力的关系，根据推理得出了理想实验的情况，这也是牛顿第一定律得出的基础．
29．（7分）（2013•宿迁）在探究“影响电流热效应的因素”实验中：
（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电
阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生
的热量多少，这种研究方法叫 转换法 ．若他想让烧瓶内液体在短时间内温度变化更明显，
应选用 煤油 （选填“煤油”或“水”），理由是 煤油比热容小，相等的质量吸收相同的
热量，温度上升明显 ．
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到
温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组
数据（见表）．
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：同一导体，在通电时间相等时，电流 越大 ，其产生的热量 越多 ．
（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中
B （选填“A”或“B”）烧瓶与甲图中的烧瓶 串联 （选填“串联”或“并联”）．
考点：焦耳定律．
专题：探究型实验综合题．
分析：（1）掌握转换法在实验中的应用，通过比较烧瓶内温度的变化，来判断相同时间内不同电
流产生的热量多少；
为了实验效果更加明显，实验应采用比热容较小的液体；
（2）分析表格中数据相同的量和不同的量，判断温度升高的影响因素；
（3）要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同．
解答：解：（1）实验中通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量
多少，这种研究方法叫转换法；
由于煤油的比热容较小，质量相同吸收热量相同时，温度变化比较明显，应选用煤油进行
实验；
21（2）由表格中数据知，通电时间和电阻相等，电流增大为原来的2倍，温度升高为原来的
4倍，即产生的热量为原来的4倍，可知通电时间和电阻相等，产生的热量与电流的2次方
成正比；
（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同，所
以应该选择B烧瓶和甲图中的烧瓶串联．
故答案为：（1）转换法；煤油；煤油比热容小，相等的质量吸收相同的热量，温度上升明
显；（2）越大；越多；（3）B；串联．
点评：本题考查的是影响电流热效应的因素实验，考查了温度变化与比热容的关系，考查了控制
变量法在实验中的应用，要探究产生热量的多少和其中一个量之间的关系，需保持其它量
不变，注意实验数据的分析，同时涉及到了串联电路电流的特点．
30．（6分）（2013•宿迁）如图甲，将玩具电动机、电池、小电灯、开关用导线连接起来．
（1）闭合开关，电动机转动，这是利用通电线圈在 磁场 里受力转动的原理工作的；如果
想改变电动机的转动方向，我们可以采取的措施是 改变电流的方向 ．
（2）刚闭合开关时，小电灯发出明亮的光，但随着电动机转得越来越快，小电灯的亮度逐渐
减弱；当转速正常时，小电灯的亮度稳定不变，此时用手指轻轻捏住电动机的转轴，使电动机
的转速减慢，你猜想这时小电灯的亮度将 变亮 （选填“变亮”“变暗”或“不变”），理
由是 电流变大 ．
（3）如果将小电灯换成灵敏电流表，电路连接如图乙，当用手快速转动电动机转轴时，发现
灵敏电流表指针偏转，这是 电磁感应 现象，它在生活中的应用有 发电机 （举出一例即
可）．
考点：直流电动机的原理；电磁感应．
专题：电动机、磁生电．
[来源:学|科|网Z|X|X|K]
分析：（1）通电导体在磁场中会受力转动，影响电动机转动方向的因素有：电流的方向和磁场的
方向；
（2）当电路中电流变大时，灯泡就会变亮；
（3）发电机就是根据电磁感应现象制成的．
解答：解：（1）闭合开关，电动机转动，这是利用通电线圈在磁场里受力转动的原理工作的；如
果想改变电动机的转动方向，我们可以采取的措施是：改变电流的方向或改变磁场的方
向；（2）捏住电动机的转轴，会将电动机消耗的电能转化为内能，由非纯电阻电路转化为
纯电阻电路，电源输出的所有功率都变为线圈电阻消耗的热功率了，而加在其上的电压不
变，所以电流急剧上升，电动机线圈大量发热，此时电流变大，灯泡变亮；（3）电路连接
如图乙，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是电磁感应现象，
它在生活中的应用有发电机等．故答案为：（1）磁场；改变电流的方向；（2）变亮；电
流变大；（3）电磁感应；发电机．
点评：本题考查电动机和发电机的原理，相对比较简单，属于基础题．
2223
