2014年山东省潍坊市学业水平考试
物理试题
一、选择题
1、为提高全体市民的防空安全意识，我市每年都要进行防空警报演练．为了使警报声传的更远，应该提高警报声的（ ）
A．音调 B．响度 C．音色 D．频率
[来源:学#科#网]
2、用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
A．①② B．①③ C．②④ D．①④
3、如 图所示，吊在天花板下面的电灯处于静止状
态，如果某一天，吊线突然间断开的同时，所受外力全部消失，则电灯
将（ ）
A．竖直向下匀速运 动 B．竖直向下加速运动
C．保持原来静止状态 D．竖直向上匀速运动
4、学习了密度知识后，李明同学根据日常生活经验，对一个鸡蛋的体积进行了估算，下列估算值最接近实际的是（ ）
A.10cm3 B.50cm3 C.100cm3 D.150cm3
5、铺设柏油马路时，需要把沥青由固态熔化成液态．下列图象能正确表示这一过程的是（ ）
1A． B． C． D．

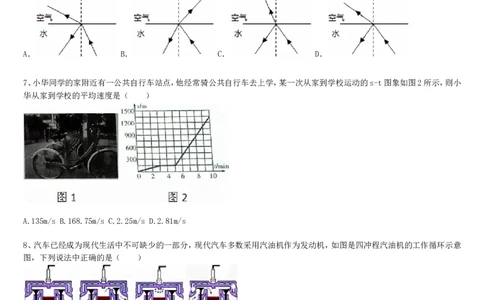

6、一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ ）
A． B． C． D．
7、小华同学的家附近有一公共自行车站点，他经常骑公共自行车去上学，某一次从家到学校运动的s-t图象如图2所示，则小
华从家到学校的平均速度是（ ）
A.135m/s B.168.75m/s C.2.25m/s D.2.81m/s
8、汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意
图，下列说法中正确的是（ ）
[来源:学_科_网Z_X_X_K]
A．甲冲程是把机械能转化为内能
[来源:学*科*网Z*X*X*K]
B．乙冲程是把内能转化为机械能
2C．丙冲程是把机械能转化为内能
D．丁冲程是把内能转化为机械能
9、张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M 控制车辆
1
行驶，电动机
M 控制警长转动，当只闭合开关S 时，车能
2 1
行驶，警长不转动
；当只闭合开关S 时，车和警长都不动；同时闭合开关S 和S 时，车
2 1 2
能行驶，警长能转动，下列电路图中能符合上述设计 要求的是（ ）
A． B． C． D．
10、建筑工地上，装修工人用如图所示的滑轮组运送材料和废料，先将质量为m的地板砖从地面匀速提升到三楼，工人所用拉
力为F，滑轮组的机械效率为η；然后又将质量为m的废料从三楼匀速运送到地面，工人所用拉力为F，滑轮组的机械效率为
1 1 2
η，则（ ）
2
A．η=η B．η＞η C．F=F D．F＞F
1 2 1 2 1 2 1 2
11、如图所示，在同一水平面上，有表面粗糙程度相同、质量不同（m＜m）的两个木块，按照甲、乙、丙、丁四种方式放置，分别
p Q
在水平力F，F，F 和F 的作用下，做匀速直线运动，则下列关系式正确的是（ ）
1 2 3 4
A．F＞F B．F ＜F C．F＞F D．F=F
1 2 2 3 3 4 3 4
[来源:学*科*网Z*X*X*K]
12 、王 斌同学根据如图所示的原
理，只做了一台小型风力发电机，用以辅助照明，发电机工作时， 发现灯泡发光较暗，下列
措施能够增加灯泡
亮度的 是（ ）
3A．把铜线圈换成铁线圈 B．换用磁性较强的磁体
C．提高线圈的转动速度 D．换用匝数较多的线圈
13、在索契冬奥会上，我国选手贾宗洋在自由式化学比赛中获得铜牌．他在比赛过程中运动的轨迹（a→b→c→d→e）如图所示，
如果不计空气阻力，则贾宗洋（ ）
A．从a点下滑到b点过程中，动能增加
B．从b点运动到c点过程中，重力势能增加
C．在c点的机械能等于d点的机械能
D．在a点的重力势能等 于c点的重力势能
14、如图所示的电路，电源电压保持不变，当闭合开关S，滑动变阻器的滑片
P向左移动时， 下列说法正确的是（
）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．R两端的电压和消耗的功率都变小
D．电路消耗的总电功率变大
15、如图所示，质量和底面积都相同的两个容器，分别装有质量和深度均相等的甲乙两种不同液体，下列说法正确的是（ ）
A．甲液体的密度大于乙液体的密度
B．两容器对桌面的压强大小相等
C．两容器底部所受液体的压强大小相等
[来源:学科网]
D．两 容器底部所受液体的压力大小相等
416、一 轻质弹簧的下 端固定在容器底部，上
端放一小球（不连接），如图所示，向容器中缓慢倒入水，使小球完全浸没且静 止在水中，此时小球可
能受（ ）
A．重力、浮力、弹力和压力 B．重力、浮力和
拉力
C．重力、浮力和弹力 D．重力和浮力
17、如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面 镜，当老
师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观 察到老
师的是（ ）
A．甲同学 B．乙同学 C．丙同学 D．丁同学
[来源:学科网]
18、如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸 透镜
20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变， 更换一
个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是（ ）
A．使屏远离透镜 B．使屏靠近透镜
C．使屏向上移动 D．使屏向下移动
19、在做电学实验时，有时会遇到电路元
件接触不良现象
，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所
示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为
零，这说明（ ）
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良
D．灯泡灯丝断了或灯座接触不良
20、在探究通电螺线管磁场的实验中，在螺线管附 近放两个小磁针，
硬纸板
5上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排
列如图甲所示，请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况（画出5条线），并标出螺线管N极
和S极．
21、现有下列器材：二节干电池、一个单刀单掷开关S
1
一个单刀双掷开关S 电压表（0～3V、0～15V）、阻值为10Ω的定值电阻R 导线若干．利用这些器材测量滑动变阻器R 的最大
2 0 x
阻值，实验电路图如图甲所示．
（1）请你根据图甲所示的电路图，将图乙中的实物图连接完整（导线不交叉）．
（2）电路连好之后，按照下列步骤进行操作：①移动滑动变阻器的滑片，使其连入电路的阻值最大，闭合开关S，将开关S 拨至
1 2
a处，记下电压表的示数U= V（如图丙）；②将开关S 拨至b处，记下电压表的示数U=
1 2 2
V（如图丁）；③先断开开关S 和S，再撤去 两端的导线，然后整理器材．
1 2
（3）根据上述有关数据， 求出滑动变阻的最大阻值为
Ω．
22、现有下列实验器材：铁架台、卷尺、质量为m 的钩码一个、细棉线若干，请你
0
利用上述器材设计一个实验方案，测出一支粗细不均匀竹筷的质量，
要求：
（1）写出主要实验步骤及所要测量的物理量（可画图辅助说明）；
（2）写出竹筷质量的表达式m =
筷子
23、马来西亚航空公司客机MH370 失联后，各国积极参与搜寻工作、澳
大利亚海军“海洋之盾”号补给舰在搜寻海域投放了“蓝鳍金枪鱼-21”自主式水下航行器搜寻飞机黑匣子．已知这种水下
舰行器的体积约为0.96m3，海水的密度为1.03×103kg/m3，g=10N/kg，当它在4000m深处时，求：
6（1）航行器受到海水压强的大小；
（2）航行器受到海水浮力的大小．
24、小明家的电热水壶具有自动加水和加热两种功能，其装置如图所示，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到
壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热
装置将对壶内的水加热， 当水沸腾时，
加热装置自动停止加热，已知水的比热容c =4.2×103J/（kg•℃），水的密度ρ
水 水
=1.0×103kg/m3，g=10N/kg，电热水壶的铭牌数据如表．
产品型号 BH-X22
额定电压 220V
频率 50Hz
[来源:学+科+网Z+X+X+K]
加热功率 1200W
容量 1.2L
（1）如果自吸泵抽水效率为60%，求自吸泵将1.2L水提升0.5m消耗的电能．
（2）电热水壶正常工作时，把1.2L水从20℃加热到100℃用的时间是6min，求电热水壶的热效率．
25、如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R 为滑动变阻器，R=20Ω，
1 2
灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：
（1）开关S 断开，S 和S 闭合时，滑动变阻器R 消耗的最大功率；
1 2 3 1
（2）开关S 闭合，S 和S 断开时，滑动变阻器R 允许的取值范围
1 2 3 1
7参考答案
一、选择题
1、B
2、D
3、C
4、C
5、B
6、 D
7、C
8、A
9、D
10、
[来源:学科网]
AC
11、 BD
12、 BCD
13、 ABC
[来源:学+科+网]
14、 BC
15、 AB
16、 CD
17、 AB
18、 A
819、 B
20、解：小磁针静止时N极向左，因同名磁极相互排斥，异名磁极相互吸引，故螺线管左侧为N极，右侧为S极；
因外部磁感线由N极指向S极，则答案如图所示：
21、故答案为：（2）2.5；1；电源；（3）15．
22、步骤：
1、用细线系住筷子某处，并悬挂在铁架台上，仔细调节所系处，使筷子刚好平衡，此时
所系处称为O点（也是筷子的重心位置）．
2、用卷尺测量 出O点到细端A的距离L，
1
3、在细端通过细线挂上质量为m 的钩码，并移动悬挂点到O′处，使筷子重新平衡．
0
4、用卷尺测量出O′点到细端A的距离L．
2
这时对筷子来说，它受到三个力：本身重力Mg，悬挂绳子的拉力F，细端拉力mg．
0
9根据杠杆的平衡条件，得Mg（L-L）=mg×L，
1 2 0 2 [来源:Z+xx+k.Com]
23、解：（1）航行器受到海水压强为：
p=ρgh=1.03×103kg/m3×10N/kg×4000m=4.12×107Pa；
（2）航行器受到海水浮力是：
F =ρ gV =1.03×103kg/m3×10N/kg×0.96m3=9888N；
浮 海水 排
答：（1）航行器受到海水压强的大小为4.12×107Pa；
（2）航行器受到海水浮力的大小为9888N．
24、（1） 自吸泵将1.2L水提升0.5m消耗的电能为10J；
（2）电 热水壶的热效率为93.3%．
25、答：（1）开关S 断开，S 和S 闭合时，滑动变阻器R 消耗的最大功率为1.75W；
1 2 3 1
（2）开关S 闭合，S 和S 断开时，滑动变阻器R 允许的取值范围在2.5Ω～15Ω之间．
1 2 3 1
