南京市 2017 年初中毕业生学业考试
物 理
注意事项：
1．本试卷共8页，全卷满分100分，考试时间为90分钟，考生答题全部答在答题卡上，答
在本试卷上无效．
2．请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合，再
将自己的姓名、考试证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上．
3．答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑，如需改动，请用橡皮擦干净后，
再选涂其他答案，答非选择题必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在
其他 位置答题一律无效．
4．作图题必须用2B铅笔作答，并请加黑、加粗．
[来源:学科网]

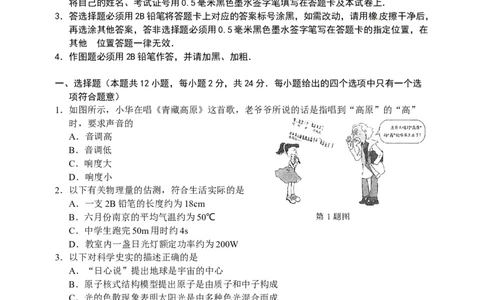

一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选
项符合题意）
1．如图所示，小华在唱《青藏高原》这首歌，老爷爷所说的话是指唱到“高原”的“高”
时，要求声音的
A．音调高
B．音调低
C．响度大
D．响度小
2．以下有关物理量的估测，符合生活实际的是
A．一支2B铅笔的长度约为18cm
B．六月份南京的平均气温约为50℃
C．中学生跑完50m用时约4s
D．教室内一盏日光灯额定功率约为200W
3．以下对科学史实的描述正确的是
A．“日心说”提出地球是宇宙的中心
B．原子核式结构模型提出原子是由质子和中子构成
C．光的色散现象表明太阳光是由多种色光混合而成
D．能量守恒定律表明自然界中可利用的能量不会减少
4．如图所示，用水壶烧水．水烧开后能看到壶嘴周围有“白气”
产生，其中以、6两位置有一处“白气”较浓．以下关于“白
气”的描述正确的是
A．它是水蒸气，a“处较浓
B．它是水蒸气，b处较浓
C．它是小水滴，a“处较浓
D．它是小水滴，b处较浓
5．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是

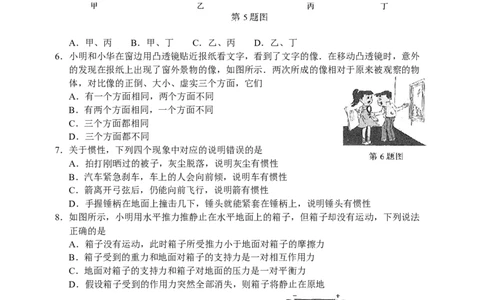

A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁
6．小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外
的发现在报纸上出现了窗外景物的像，如图所示．两次所成的像相对于原来被观察的物
体，对比像的正倒、大小、虚实三个方面，它们
A．有一个方面相同，两个方面不同
B．有两个方面相同，一个方面不同
C．三个方面都相同
D．三个方面都不同
7．关于惯性，下列四个现象中对应的说明错误的是
A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性
B．汽车紧急刹车，车上的人会向前倾，说明车有惯性
C．箭离开弓弦后，仍能向前飞行，说明箭有惯性
D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性
8．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子却没有运动，下列说法
正确的是
A．箱子没有运动，此时箱子所受推力小于地面对箱子的摩擦力
B．箱子受到的重力和地面对箱子的支持力是一对相互作用力
C．地面对箱子的支持力和箱子对地面的压力是一对平衡力
D．假设箱子受到的作用力突然全部消失，则箱子将静止在原地9．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，
但两电表指针仍明显偏转．造成此现象的原因可能是
A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路

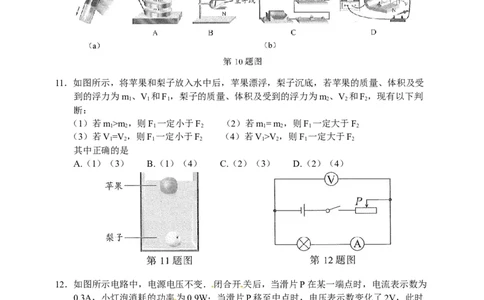

10．如图（a）所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就台能发光，图
（b）四个实验中能解释上述现象的是
11．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底，若苹果的质量、体积及受
到的浮力为m、V 和F，梨子的质量、体积及受到的浮力为m、V 和F，现有以下判
1 1 1 2 2 2
断：
（1）若m>m，则F 一定小于F （2）若m= m ，则F 一定大于F
1 2 1 2 1 2 1 2
（3）若V=V ，则F 一定小于F （4）若V>V ，则F 一定大于F
1 2 1 2 1 2 1 2
其中正确的是
A.（1）（3） B.（1）（4） C.（2）（3） D.（2）（4）
12．如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为
0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时
小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是
A．小灯泡正常发光时的电阻为10Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为8V
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
二、填空题（本题共7小题，每空1分，共26分）
13．“端午浓情，粽叶‘飘香’’．“粽叶飘香”说明分子在 叁 ；
将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间
存在 ▲ ；若把分子看成一个小球，则一般分子直径的数量级为10-10m，合 ▲ nm．
14．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它．沿碗壁缓缓向碗中加
水，小明在A处又能看到“硬币”．这是因为光从 ▲ 斜射人
▲ 中时发生了 ▲ 现象，
15．如图所示，我国自主研制的首艘货运飞船天舟一号，由长征七号运载
火箭发射升空．地面控制中心通过 ▲ 波向它发出指令，这种波
在真空中传播速度为 ▲ m／s．天舟一号在随火箭加速上升过程
中，动能 ▲ （选填“变大”、“变小”或“不变”，下同），
机械能 ▲ ．

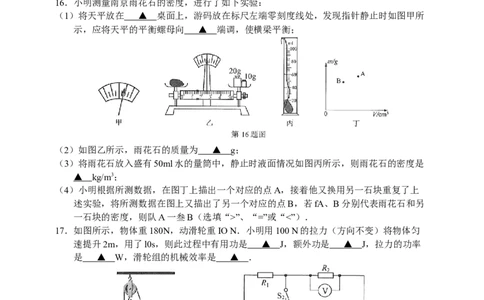

16．小明测量南京雨花石的密度，进行了如下实验：
（1）将天平放在 ▲ 桌面上，游码放在标尺左端零刻度线处，发现指针静止时如图甲所
示，应将天平的平衡螺母向 ▲ 端调，使横梁平衡；
（2）如图乙所示，雨花石的质量为 ▲ g；
（3）将雨花石放入盛有50ml水的量筒中，静止时液面情况如图丙所示，则雨花石的密度是
▲ kg/m3；
（4）小明根据所测数据，在图丁上描出一个对应的点A，接着他又换用另一石块重复了上
述实验，将所测数据在图上又描出了另一个对应的点B，若fA、B分别代表雨花石和另
一石块的密度，则队A一叁B（选填“>”、“=”或“<”）．
17．如图所示，物体重180N，动滑轮重IO N．小明用100 N的拉力（方向不变）将物体匀
速提升2m，用了l0s，则此过程中有用功是 ▲ J，额外功是 ▲ J，拉力的功率
是 ▲ W，滑轮组的机械效率是 ▲ ．
18．如图所示，电源电压恒为3V，R1=10Ω，R2=1OΩ，R3=20Ω．只闭合S2，电流表的示数
为 ▲ A，电压表的示数为 ▲ V；只闭合S、S2、S3，电流表的示数为 ▲
A；要使电路消耗的电功率最小，应只闭合开关 ▲ ．19．如图所示是一种薪能源——可燃冰．2017年5月l8日，我国在南海开采可燃冰获得成功！
1m3可燃冰可分解释放约168
m3的天然气，可燃冰属于 ▲ （选填“可”或“不可”）再生能源，完全燃烧168m3的
天然气可以释放的热量为 ▲ J，若这些热量全部被水吸收，可
以将质量为 ▲ t的水由20℃加热到70℃，q =4×107 J/m3，
天然气
c =4.2×103J/（kg·℃）]
水
三、解答题（本题共9小题，共50分．解答第27、28题时应有公式和
解题过程）
20．（6分）按要求作图（请保留作图痕迹）．
（l）如图甲所示，画出物体AB在平面镜中的像A'B'．
（2）如图乙所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B为重心）；
用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F的示意图（O
为支点）．
（3）如图丙所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出
磁 感线方向并标出电源的正极．
2 1．（5分）小明用如图所示的实验装置，做“探究冰熔化特点”实
验．
（1）将装有适量碎冰的试管置于烧杯内的温水中，在碎冰中插入温
度计，图中温度计示数为 ▲ ℃．
（2）小明设计了一个记录实验过程的表格．表格中（a）、（b）两
处应填的内容是：（a） ▲ ；（b） ▲ ．
（3）小明根据实验数据，画出了冰的熔化图像．从吸放热和温度变化的角度分析，冰的熔
化过程和水的沸腾过程具有的共同特点是： ▲ ．
22．（4分）在探究“影响滑动摩擦力大小的因素’’实验中：
（1）为了测量滑动摩擦力的大小，小明把木块放在
水平长木板上，如图所示，用弹簧测力计沿水
平方向拉动．使其做 ▲ 运动，此时木块受
到的摩擦力大小与拉力大小 ▲ ．（2）添加砝码，继续实验，这是为了探究 ▲ 对滑动摩擦力大小的影响．小明正确操作，
完成实验．
（3）弹簧测力计是本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计
的 是 ▲ （填字母）．
A．探究定滑轮工作时的特点 B．探究压力的作用效果
C．探究阻力对物体运动的影响 D．探究动能大小与哪些因素有关
23．（4分）如图所示是“探究不同物质吸热升温的现象’’实验装置，取质量和初温都相
同的甲、乙两种液体，分别倒入相同的易拉罐中，用相同的装置加热，实验数据记录如
下表：
（1）实验中，可以通过 ▲ （选填“升高的温度”或“加热时间”）来比较两种液体吸
收热量的多少．
（2）分析实验数据可知：当它们升高相同温度时， ▲ （选填“甲”或“乙”，下同）
液体需要吸收的热量更多；当它们吸收相同热量时， ▲ 液体升温更高．
（3）若在这两种液体中选择一种作为汽车发动机的冷却剂， ▲ 液体冷却效果更好．
24．（5分）小明利用空易拉罐做了几个物理小实验．
[来源:学,科,网]
（1）如图甲所示，在易拉罐中注入少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，
将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一现象说明了
▲ 的存在．
[来源:学|科|网]
（2）如图乙所示，用易拉罐制作一个简易针孑L照相机：在易拉罐底部中央戳一个小孑L，
将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，用它观察窗外景物时，在塑料
薄膜上能看到窗外景物 ▲ （选填“倒立”或“正立”）的像，像形成的原理是光
的 ▲ ．
（3）如图两所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，
可 用吸管按图中箭头 ▲ （选填“A"或“B”）所示的方向用力吹气．（4）如图丁所示，用塑料薄膜摩擦过的塑料管靠近易拉罐，易拉罐 ▲ （选填“可能”
或“不 可能”）被吸引，
25,（3分）小明用如图甲所示的装置，探究影响液体内部压强的因素．
[来源:学。科。网]
（1）在图乙中，将橡皮膜先后放在a、6位置处可知，同种液体， ▲ 越大，压强越大，
支持该结论的实验现象是： ▲ ．
（2）为了探究密度对液体内部压强的影响，还需将橡皮膜放在图丙中 ▲ （选填“c”或
“d”）位置处．
26．（8分）在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5 V．
（1）图甲是小明测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线
上 打“×”，并在图中改正．
[来源:学科网]
（2）闭合开关前，滑片P应位于 ▲ （选填“A”或“B”）端．
（3）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯
泡的额定功率为 ▲ W．
（4）小华设计了如图丙所示的电路也完成了该实验，请
完成下列填空（电源电压不变，R 和R 为滑动变阻
1 2
器，R 的最大电阻为R ）．
2 0
①只闭合开关 ▲ ，调节R ，使电压表的示数
2
为2.5V：
②只闭合开关 ▲ ，调节 ▲ ，使电压表的
示数仍为2.5V．
③接着将R 的滑片P调至最左端，记下电压表的示数为U．；再将R 的滑片P调至最
2 1 2右端，记下电压表的示数为U．则小灯泡额定功率的表达式P = ▲ （用U 、
1 额 额
R 、U、U 表示）．
0 l 2
27．（6分）最近，南京服务网络平台上线了“共享汽车”服务．如图所示是“共享汽车”
中的某品牌纯电动汽车，它不仅环保，而且使用成本还不到传统汽车的1/8．
（1）某市民驾驶该车行驶在回家的路上，若以该车为参照物，路旁的树木是 ▲ （选填
“运动”或“静止’’）的．
（2）该车以36km/h的速度匀速行驶6min，求通过的路程．
（3）一辆空车静止在水平地面上时，轮胎与地面的总接触面积为0.08m2，已知车对地面的
压强是1.2×105Pa，求空车的质量．（g取10N/kg）
28．（9分）如图所示，是一个照明系统模拟控制电路．已知电源电压U =4.5V，定值电阻
R =5Ω，滑动变阻器R 上标有“25Ω 1A”字样，R 为光敏电阻，其阻值随光照度的变化
1 2 3
遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位
为勒克斯，符号为lx，白天光照度大于3lx）．当R 两端电压低至0.5V时，控制开关自
1
动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光
照度低至某一设定值E 时，
0
照明系统内照明灯自动工作．
（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？
（2）闭合开关S，将滑片P移至b端，求E 为多少？
0
（3）要使E=1.2 lx，则R 接入电路的电阻应调为多大？若环境的光照度降至1.2 lx时能保持
0 2
5min不变，求这段时间内R 消耗的电能．
2
（4）本系统可调E 的最小值是 ▲ lx．
0
