2017 年江苏省常州市中考物理试卷
一.单项选择题（每小题2分，共30分）

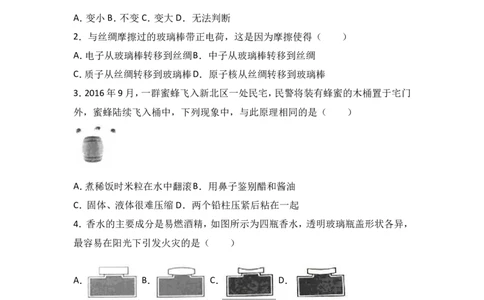

1．如图所示，小华靠近平面镜时，她在平面镜中的像将（ ）
A．变小B．不变 C．变大D．无法判断
2．与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ ）
A．电子从玻璃棒转移到丝绸B．中子从玻璃棒转移到丝绸
C．质子从丝绸转移到玻璃棒D．原子核从丝绸转移到玻璃棒
3．2016年9月，一群蜜蜂飞入新北区一处民宅，民警将装有蜂蜜的木桶置于宅门
外，蜜蜂陆续飞入桶中，下列现象中，与此原理相同的是（ ）
A．煮稀饭时米粒在水中翻滚B．用鼻子鉴别醋和酱油
C．固体、液体很难压缩D．两个铅柱压紧后粘在一起
4．香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，
最容易在阳光下引发火灾的是（ ）
A． B． C． D．
5．用手机看视频，图象太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到
放大了的图象，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（ ）
A．20cmB．15cmC．10cmD．5cm
第1页（共15页）6．如图所示，小明用一端磨损的刻度尺测量橡皮的长度，长度为（ ）
A．3.15cm B．3.150cm C．2.15cm D．2.150cm

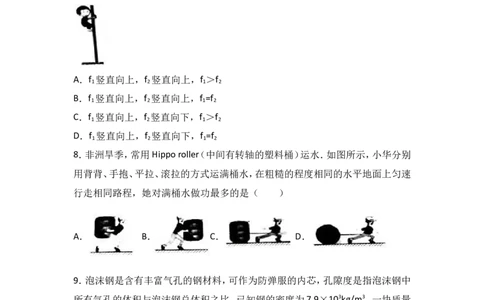

7．校运动会爬杆比赛，小明第一个爬到杆顶．如图所示，小明紧紧握住杆子保持
静止，此时他受到的摩擦力为f ；片刻后，小明适度减小握杆子的力量使自己匀速
1
滑下，此时他受到摩擦力为f ，则（ ）
2
A．f 竖直向上，f 竖直向上，f ＞f
1 2 1 2
B．f 竖直向上，f 竖直向上，f =f
1 2 1 2
C．f 竖直向上，f 竖直向下，f ＞f
1 2 1 2
D．f 竖直向上，f 竖直向下，f =f
1 2 1 2
8．非洲旱季，常用Hippo roller（中间有转轴的塑料桶）运水．如图所示，小华分别
用背背、手抱、平拉、滚拉的方式运满桶水，在粗糙的程度相同的水平地面上匀速
行走相同路程，她对满桶水做功最多的是（ ）
A． B． C． D．
9．泡沫钢是含有丰富气孔的钢材料，可作为防弹服的内芯，孔隙度是指泡沫钢中
所有气孔的体积与泡沫钢总体积之比．已知钢的密度为7.9×103kg/m3，一块质量
为0.79kg，边长为1dm的正方体泡沫钢，孔隙度是（ ）
A．1% B．10%C．90%D．99%
10．渔民大明借助湖中礁石，要把竹竿尽可能深地插入湖底淤泥，如图所示，效果
最好的是（ ）
第2页（共15页）A． B． C． D．

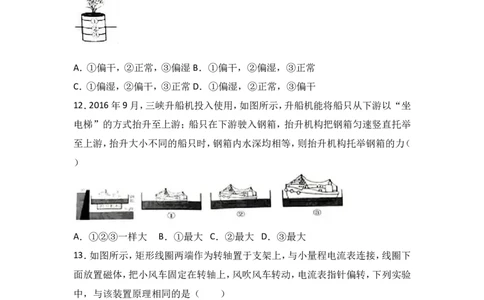

11．“漂浮的花盆”获红点设计大奖：用底部密封的花盆养绿植，花盆外侧面作
记号线①、②、③，如图所示，当花盆放置于水中漂浮时，盆内土壤不同干湿状态，
会导致不同的记号线与水面重叠．下列对应关系中正确的是（ ）
A．①偏干，②正常，③偏湿B．①偏干，②偏湿，③正常
C．①偏湿，②偏干，③正常 D．①偏湿，②正常，③偏干
12．2016年9月，三峡升船机投入使用，如图所示，升船机能将船只从下游以“坐
电梯”的方式抬升至上游；船只在下游驶入钢箱，抬升机构把钢箱匀速竖直托举
至上游，抬升大小不同的船只时，钢箱内水深均相等，则抬升机构托举钢箱的力（
）
A．①②③一样大 B．①最大 C．②最大 D．③最大
13．如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下
面放置磁体，把小风车固定在转轴上，风吹风车转动，电流表指针偏转，下列实验
中，与该装置原理相同的是（ ）
A． B． C． D．
14．如图所示的电路中，R =10Ω，R =30Ω．闭合开关S，电压表V 与V 的示数之比
1 2 1 2
第3页（共15页）是（ ）
A．1：3B．3：1C．3：4 D．4：3

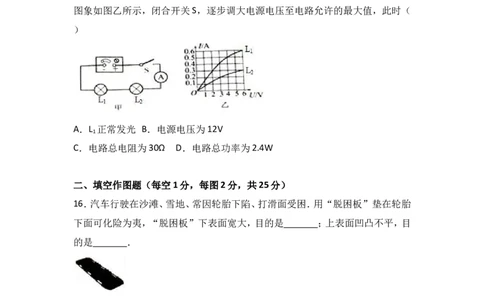

15．如图甲所示电路中，电源电压可调，灯L 、L 的额定电压均为6V，L 、L 的I﹣U
1 2 1 2
图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（
）
A．L 正常发光 B．电源电压为12V
1
C．电路总电阻为30Ω D．电路总功率为2.4W
二、填空作图题（每空1分，每图2分，共25分）
16．汽车行驶在沙滩、雪地、常因轮胎下陷、打滑面受困．用“脱困板”垫在轮胎
下面可化险为夷，“脱困板”下表面宽大，目的是 ；上表面凹凸不平，目
的是 ．
17．石墨烯企业生产过程中产生的石墨烯碎片，需要全部回收，否则，飘散的石墨
烯碎片进入电器，会导致短路，被吸入人体呼吸道，会切开细胞，可见石墨烯的物
理属性是： ； ．
18．堤坝的形状为上窄下宽，是因为 ．2017年1月，美国奥罗维尔水坝漏
水，工程师把堵漏板放置上漏水口堵漏，如图所示，堵漏板由钢板、橡胶板叠合而
成、堵漏板紧贴固体的是 （钢板/橡胶板）．
第4页（共15页）19．我国火箭回收方式是：火箭消耗完燃料后将自动脱离飞船，借助降落伞落回
地面，如图所示，匀速下落过程中，火箭的动能 （变小/不变/变大），机械
能 （变小/不变/变大）
20．阳湖中学龙舟队参加市300m龙舟赛，前150m的平均速度为3m/s，后150m
的平均速度为5m/s，全程的平均速度为 m/s，赛道终点前方留有一段长长
的水道，这是因为 ．
21．车间机床工作时发出响度达110 的声音，波形如图所示，Here One降
噪耳机能阻止特定的频率的声音进入人耳，同时允许其他频率的声音（如工友的
指令等）进入人耳，工人在车间只要把耳机阻止声音的频率值设置为 Hz
即可．
22．某日，我国“海翼”号水下滑翔机在太平洋深潜，08时12分02秒，水面轮船
声呐接收到正下方“海翼”号发出的声信号：“﹣﹣﹣﹣﹣﹣﹣﹣…﹣﹣﹣﹣•
﹣﹣﹣﹣…﹣﹣﹣••”表达了信号发出时刻的时、分、秒信息．已知海水中声速
是1500m/s，发信号时“海翼”号距离轮船 km．“海翼”号受到海水压
强6.6×107Pa，则其1cm2表面受到海水压力为 N．
信号 •﹣﹣﹣﹣ ••﹣﹣﹣ …﹣﹣ …﹣ …
信息 1 2 3 4 5
信号 ﹣… ﹣﹣… ﹣﹣﹣•• ﹣﹣﹣﹣• ﹣﹣﹣﹣﹣
信息 6 7 8 9 0
23．科学家计划利用空间站的激光为太空垃圾减速，使之坠入大气层烧毁．地球
轨道上有一废弃卫星，速度为2.7×104km/h，合 m/s，如图所示，用大功率
激光短暂照射该卫星的 （A/B）面，其表面金属直接 （填物态变化
第5页（共15页）名称）成气体向外喷射而出，因为 导致卫星减速．
24．如图所示的电路中，电源电压恒定，灯L标有“3V，1.5W”且电阻不变，电压表
量程为0～3V，电流表量程为0～0.6A，滑动变阻器R，标有“30Ω2A”．闭合开关
x
S，移动滑片P，当电压表示数为2.7V时，电流表示数为0.3A，电源电压为
V．为保证电路安全，R 允许接入的最小阻值为 Ω；移动滑片P，电路总功
x
率的最小值为 W．
25．运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出
人眼看到车外的范围．
26．请在图中标出四条磁感线的方向以及磁体AB的磁极
三、解答探究题（第27题4分，第28题6分，第29题11分，第30题10分，第31
题6分，第32题8分，共45分）
27．小明用天平、玻璃瓶，水测量酱油的密度，实验过程如图所示．（ρ
水
=1.0×103kg/m3）
第6页（共15页）问：（1）玻璃瓶的容积有多大？
（2）酱油的密度多大？
28．如图甲所示，1标准大气压下，普通煤炉把壶内20℃，5kg水烧开需完全燃烧
一定质量的煤，此过程中，烧水效率为28%，为提高煤炉效率，浙江大学创意小组
设计了双加热煤炉，如图乙所示，在消耗等量煤烧开壶内初温相同，等量水的过
程中，还可额外把炉壁间 10kg 水从 20℃加热至 40℃，q =3×107J/g，c
煤 水
=4.2×103J/（kg•℃），以上过程中，
问：（1）普通煤炉完全燃烧煤的质量有多大？
（2）双加热煤炉的烧水效率有多大？
29．2012年某日，太平洋某海域，“蛟龙号”完成了下潜前的准备，腹部挂好压载
铁块；舱内科考队员均就位；舱门封闭如图甲所示，此时“蛟龙号”的工作参数
如表格所示（g取10N/kg）
满载
状态
第7页（共15页）整体体积 22.3m3
整体质量 24.95t
海水密度 1.1×103kg/m3
问：（1）在海水中1.2km深处完成科考任务后，发现液压系统故障，无法抛掉压载
铁块，只得启动“蛟龙号”两侧的螺旋桨，两侧螺旋桨共同作用使“蛟龙号”获
得竖直向上的推力F ，帮助“蛟龙号”匀速上升，不计海水对“蛟龙号”的阻力
推
匀速上升过程中，F 有多大？
推
（2）上升过程耗时2h，F 做功的功率多大？
推
（3）为保障电动机驱动螺旋桨用电，舱内其他用电器都被关闭，仪表显示上升过
程中耗电2kW•h，此过程中，电能转化为F 做功的效率有多大
推
（4）接近水面时，关闭两侧螺旋桨，轮船用滑轮组将“蛟龙号”从水中匀速吊离
水面至高处，如图乙、丙所示，已知动滑轮总质量为50kg，不计绳重及轮、轴之间
摩擦，此过程中，滑轮组绳端拉力的最大值多大？与之对应的滑轮组机械效率的
最大值为多大？
30．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内
二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备
（一）小明找来二氧化碳气敏电阻R，其电阻值与空气中二氧化碳浓度关系如表
x
格所示，其中二氧化碳浓度为0时，R 阻值模糊不清，他对该电阻阻值进行测量
x
氧气浓度/% 0 5 10 15 20 25 30
R/Ω 28 22 17 13 10 8
x
小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶
中，再将R 置于其中
x
（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑
片P向B端移动时，电压表、电流表的示数都变大
第8页（共15页）（2）开关S闭合前，滑片P应移至 （选填“A”或“B”）端．
（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为 ．
A、S断路 B、R'断路 C、R 短路 D、R 断路
x x
（4）排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，
R 的阻值为 Ω
x
（5）请在丙图中画出R 阻值与空气中二氧化碳浓度的关系图象
x
（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为
6V的蓄电池，开关S，定值电阻R ，二氧化碳气敏电阻R，电磁继电器的线圈电阻
0 x
不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路
包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．
（6）请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于
8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．
（7）定值电阻R 的阻值应为 Ω．
0
31．
沙漠集水器
（1）有些沙漠紧邻大海， （白天/晚上）风通常从大海吹向沙漠，导致空气
中富含水蒸气．
（2）伯克利分校的团队设计出一款沙漠集水器﹣WaterSeer，如图所示，利用风能
这种 （可再生/不可再生）能源，借助风力驱动风轮旋转，带动螺旋桨将讲
空气输入金属管中部．
（3）深埋在土壤深处的金属管底部温度较低，由于金属的 （填物理属性）
好使得金属管中部温度也降低．
第9页（共15页）（4）空气中的水蒸气在金属管中部 （吸/放热），液化成水滴，水滴在
力的作用下，沿管壁下落，汇集于金属管底部容器．
（5）WaterSeer每天可以收集约37L饮用水，合 kg，应用前景十分乐观．（ρ
=1.0×103kg/m3）
水
32．2016年11月，常州出入境检验检疫局查获一批进口不合格电烤箱，电路存在
安全隐患，检验人员在实验室按照规范重新连接烤箱电路，并将相关参数填入铭
牌，请选择其中一种方法完成电路设计并计算出相应答案（两种方法都做，以第
一种为准）
方法一 方法二
功能：如图所示，两根电阻丝规格相同 功能：如图所示，两根电阻丝规格相同
且电阻不变，旋钮开关S转动至断开位 且电阻不变，旋钮开关S转动至断开位
置，电路不工作；开关S转动至抵档位 置，电路不工作；开关S转动至抵档位
置，电路处于低功率工作状态，两根电 置，电路处于低功率工作状态，仅有一
阻丝都发热；开关S转动至高档位置， 根电阻丝发热；开关S转动至高档位
电路处于高功率工作状态，仅有一根电 置，电路处于高功率工作状态，两根电
阻丝发热． 阻丝都发热．
（1）请以笔画线代替导线完成电路连 （4）请以笔画线代替导线完成电路连
接． 接．
测量：实验室内，220V电源只接通电烤 测量：实验室内，220V电源只接通电烤
箱，电烤箱处于高档位置，观察到实验 箱，电烤箱处于低档位置，观察到实验
室电子式电能表的指示灯在5min内闪 室电子式电能表的指示灯在5min内闪
烁了132次． 烁了132次．
第10页（共15页）（2）此过程中，电烤箱消耗电能 （5）此过程中，电烤箱消耗电能
J J
单根电阻丝的阻值为 Ω 单根电阻丝的阻值为 Ω
（3）铭牌 （6）铭牌
额定电压 220V 额定电压 220V
低档功率 W 低档功率 W
高档功率 W 高档功率 W
