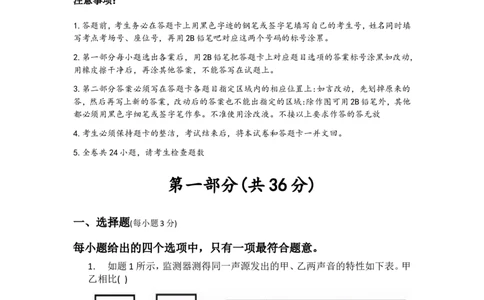

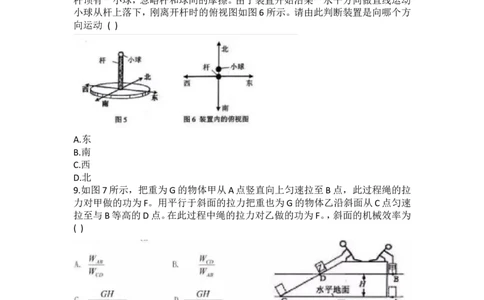

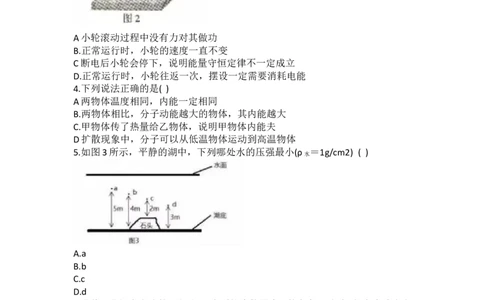

2019 年广州市初中毕业生学业考试 物理 本试卷分为第一部分和第二部分。第一部分第1至第4页，第二部分第4至 第7页，共7页。总分100分。考试时间80分钟。 注意事项： 1.答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号，姓名同时填 写考点考场号、座位号，再用2B铅笔吧对应这两个号码的标号涂累。 2.第一部分每小題选出各業后，用2B铅笔把答題卡上对应题目选项的答業标号涂黑如改动， 用橡皮擦干净后，再涂其他答案，不能答写在试题上。 3.第二部分答案必须写在答题卡各题目指定区域内的相应位置上:如言改动，先划掉原来的 答，然后再写上新的答業，改动后的答案也不能出指定的区域:除作图可用2B铅笔外，其他 都必须用黑色字细笔或签字笔作参。不准使用涂改液。不接以上要求作答的答无放 4.考生必须保持题卡的整洁，考试结来后，将本试卷和答题卡一并文回。 5.全卷共24小题，请考生检查题数 第一部分(共 36 分) 一、选择题 (每小题3分) 每小题给出的四个选项中，只有一项最符合题意。 1. 如题1所示，监测器测得同一声源发出的甲、乙两声音的特性如下表。甲 乙相比( ) A.乙音调较高 B.甲响度较大 C.声源在发甲声音时振动幅度较大 D.声源在发乙声音时每秒内振动次数较少 2.原子核由哪些粒子组成()A.质子和电子 B.中子和电子 C.质子和中子 D.质子、中子和电子 3.如图2所示的摆设，正常运行时，小轮在支架上来回滚动，每次到达的最大高度 相同。小明发现摆设上有一电源，关掉电源后，小轮逐渐停下来( ) A小轮滚动过程中没有力对其做功 B.正常运行时，小轮的速度一直不变 C断电后小轮会停下，说明能量守恒定律不一定成立 D.正常运行时，小轮往返一次，摆设一定需要消耗电能 4.下列说法正确的是( ) A两物体温度相同，内能一定相同 B.两物体相比，分子动能越大的物体，其内能越大 C.甲物体传了热量给乙物体，说明甲物体内能夫 D扩散现象中，分子可以从低温物体运动到高温物体 5.如图3所示，平静的湖中，下列哪处水的压强最小(ρ ＝1g/cm2) ( ) 水 A.a B.b C.c D.d 6.导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电 流的是(a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面)( ) 7.在图4温度计所示的恒温环境下进行实验，将此温度计放入一杯冰水混合物中 (冰是晶体)，从温度计放入开始计时，放入时间足够长，下列哪幅示意图可能反映了温度计内液体的体积随时间变化的情况( ) 8.静止在水平地面上的密闭装置内部如图5所示，装置内部固定着一根竖直的杆 杆顶有一小球，忽略杆和球间的摩擦。由于装置开始沿某一水平方向做直线运动 小球从杆上落下，刚离开杆时的俯视图如图6所示。请由此判断装置是向哪个方 向运动 ( ) A.东 B.南 C.西 D.北 9.如图7所示，把重为G的物体甲从A点竖直向上匀速拉至B点，此过程绳的拉 力对甲做的功为F。用平行于斜面的拉力把重也为G的物体乙沿斜面从C点匀速 拉至与B等高的D点。在此过程中绳的拉力对乙做的功为F。，斜面的机械效率为 ( ) 10.图8中， 表示导线中的电流方同乗直于纸面同里，⊙表示导线中的电流方向 垂直于纸面向外。F是场对通电导线的作用力。下列哪个选项中，磁场对通电导线 的作用力与图8中的F的方向相同 ( )11.两个相同的烧杯中分别装满了两种不同的液体，把甲乙两球轻轻放入两杯液 体，最后处于图9所示状态。甲、乙排开的液体的重力相等。甲乙所受浮力相比 ( ) A.甲所受浮力更大 B.乙所受浮力更大 C.甲、乙所受浮力一样大 D.不知道液体密度无法比较浮力大小 12.小明按图10所示电路图做实验，闭合开关，两表读数如图11所示，L突然烧断， 烧断后两表示数如图12所示。定值电阻两端的电压为U，流经定值电阻的电流为 I。与L烧断前相比，烧断后 ( ) A.U变大、I变大 B.U变大、I变小 C.U不变、I变小 D.U不变、I不变第二部分(共 64 分) 二、填空作图题 (共25分) 13.如图13所示，一東由A发出的光射到平面镜表面O点，画出物体AB在平面镜 中的像，并画出入射光线AO的反射光线 14.图14为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F为物镜焦点，焦 距为500mm (1)在图14中画出光线a、b经物镜折射前的入射光线 (2)目镜是 透镜(选填“四”、“凸”) (3)用此望远镜观测月球时，月球经物镜成一个 (选填“倒立”、“正立”)、 (选填“放大”、“等大”、“缩小”)的像。15.如图15所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动， 压缩弹簧运动到A点时，速度为V ，在方框内以点代替M，画出M经过A点时的 A 受力示意图(图中已标示了弹簧对M的弹力F) 16.如图16所示，A点为硬棒的重心，0为支点硬棒水平静止，弹簧测力计的示数 为 N。 硬棒所受的重力为 N. 能否用图16中的弹簧测力计按 图17所示的方法测量同一硬棒所受的重力? 依据是 17.(1)通过表1、2推断海拔五千多米处水的沸点可能是 。 A.75℃ B.83℃ C.92℃ D.100℃ (2)如图18所示,瓶口扎上橡皮膜,把一定质量的气体密封在玻璃瓶内,小明把此瓶 从甲地带到海拔更高的乙地,发现橡皮膜向上凸出(如图19),瓶内气体在甲地的密 度为ρ ,在乙地的密度为ρ ,根据公式ρ= ,得ρ ρ (选填“>”、 甲 乙 甲 乙 “=” 、“＜”)18. 如图20所示,钢制的圆柱展示台,底面积S=1dm²，另一个为钢制的圆合零件 上底面积S =3dm²，下底面积S =12dm2，把零件分别按图21和图22所示的方式 1 2 静置在展示台上，两物体的轴在同一直线上。图21中零件对展示台面的压力为 F 、压强为p1。图22中零件对展示台面的压力为 F 、 压强为P 。F1 F ，P ___ P 1 2 2 2 1 2 (选填“>”、“=”、“＜”)。 19. (1)完全燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的 倍。 0.7g酒精完全燃烧释放的热量是2.1×104J。这些热量全部被100g的液体A吸收， 液体的温度升高了50℃；完全燃烧1.4g酒精释放的热量全部被200g的液体A吸 收,液体的温度升高了Δt= (不考虑散热)。 (2)现用图23所示装置加热200g的液体A,燃烧了1.4g酒精,液体升高的温度小于 Δt,有哪些原因会导致这个结果? 三、解析题 (共22分) 解析题应写出必要的文字说明、公式和重要演算步骤,只写出最 后答案的不能得分。有数值计算的题,演算过程及结果都要在数字后 面写上正确的单位。 20.电鳗是一种能对外界施加电压的动物。如图24,为了研究电鳗的放电行为,研究 人员把一根导体棒伸进水中,放电的电鳗可看成电源,A、B两点是电源两极。某次 实验: (1)当电鳗跃起,头部碰到导体棒时,电流从A点经部分导体棒、水回到B点,形成 闭合回路,电路图如图25所示,接入电路的导体棒及水的电阻R=5000Ω,电流 I=0.02A。求此时AB间的电压U和R的电功率P。 (2) 电鳗头部接触到导体棒更高的位置时,R变大,电流I变为0.05A，判断U变大 变小还是不变? 依据是 。21.运动员从高空竖直向下跳伞,人(包括装备)的质量为80kg,只考虑人受到的重力 和空气阻力,下落时的速度一时间图线如图26所示。 (1)人在前50s内下落了2100m,求这段时间内人的平均速度。 (2)人在前30s内下落了1500m,求这段时间内人所受重力做的功和功率 (g=10N/kg)。 (3)从第10s到第30s这个过程中,人的动能、重力势能、机械能是如何变化的? (4)人在第30s时所受空气阻力 第50s时所受空气阻力(选填“大于”、 “等于”、“小于”)。 四、实验探究题 (共17分) 22.把酒精反复涂在温度计的玻璃泡上,用扇子扇温度计,温度计示数减小,用扇子 扇表面干燥的温度计,温度计示数不变。 根据以上信息你可以得出什么结论? 23.小明连接了如图27所示的电路,灯泡上标有“2.5V 0.3A”。 (1)在方框内画出实物图对应的电路图(2)闭合开关,看不到灯亮,电流表有示数,小明认为灯不亮的原因是灯丝断了,你认 为他的说法是否正确? 依据是 。 (3)小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因,请在 图28中补充完整用电压表测ab接线柱间的电压时的实物图。 测量时若出现下表中的情况,请根据数据判断可能导致看不到灯亮的原因。 情况二中,看不到灯亮,通电10s灯消耗的电能为 J 24.质量可忽略的细绳上端固定,下端系一质量为m的金属螺母,做成摆长为1的 摆(如图29所示),让螺母在坚直面内小幅度往返摆动,每完成一次往返摆动的时间 均为 (g-9.8N/kg)。 请你根据 推测,螺母往返摆动一次的时间T与螺母的质量m是 否有关 (选填“有关”、“无关”)。 现有足量的细绳、大小相同的金属螺母,这些螺母有的质量相等,有的质 量不等,写出验证你的推测的实验步骤(若有需要,可补充器材);2019年广州市初中毕业生学业考试物理 一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意。 1．如图1所示，监测器测得同一声源发出的甲、乙两声音的特性如下表。甲乙相比（ ） A．乙音调较高 B．甲响度较大 C．声源在发甲声音时振动幅度较大 D．声源在发乙声音时每秒内振动次数较少 声音 声音强弱等级/dB 频率/Hz 甲 70 1100 乙 110 700 【考点】声的特性 【答案】D 【解析】声音的强弱表示响度，其大小用单位分贝（dB）表示，分贝值越大表示声音的响度越大； 声音的音调由振动频率决定，频率越高音调越高，而频率是指每秒内振动的次数。由表知，声 音甲的分贝值小于乙声音的分贝值，故甲声音的响度较小；甲声音的频率高于乙声音的频率， 故甲声音的音调较高。故应选D。 2．原子核由哪些粒子组成（ ） A．质子和电子 B．中子和电子 C．质子和中子 D．质子、中子和电子 【考点】物质的组成 【答案】C 【解析】原子是由原子核和核外电子构成的，而原子核是由质子和中子构成的。故应选C。 3．如图2所示的摆设，正常运行时，小轮在支架上来回滚动，每次到达的最大高度相同。小明 发现摆设上有一电源，关掉电源后，小轮逐渐停下来（ ） A．小轮滚动过程中没有力对其做功 B．正常运行时，小轮的速度一直不变 C．断电后小轮会停下，说明能量守恒定律不一定成立 D．正常运行时，小轮往返一次，摆设一定需要消耗电能 【考点】机械功、能量转化 【答案】D 【解析】A．小轮在滚动过程需要克服摩擦力做功，故A错误；B．正常运行时，小轮存在重力势 能与动能之间的转化，所以其速度是不断变化的，故B错误；C．断电后小轮会停下，说明小轮的机械能转化成其它形式的能，在转化过程总的能量保持不变，所以能量守恒定律一定是成 立的，故C错误；D．小轮在往返过程需要克服摩擦力做功，从而使机械能减少，但为了使小轮 每次到达的最大高度相同，就要使小轮的机械能保持不变，则需要提供另外一种能量来补偿 减少的机械能，而这个另外的能量正是由电源提供的，因此小轮往返一次，摆设一定需要消 耗电能。故应选D。 4．下列说法正确的是（ ） A．两物体温度相同，内能一定相同 B．两物体相比，分子动能越大的物体，其内能越大 C．甲物体传递了热量给乙物体，说明甲物体内能大 D．扩散现象中，分子可以从低温物体运动到高温物体 【考点】内能 【答案】D 【解析】A．内能是指分子动能和分子势能之和。分子动能跟物体的温度有关，分子势能跟物体 的体积有关，可见内能跟物体的温度和体积都有关，所以两物体温度相同，其内能不一定相 同，故A错误；B．因为内能是指分子动能和分子势能之和，所以分子动能大的物体，其内能不 一定就大，故B错误；C．热量是从温度高的物体传递给温度低的物体，甲物体传递了热量给 乙物体，只能说明甲的温度高于乙的温度，而温度并非决定内能大小的唯一因素，故C错误； D．扩散现象是指相互接触的物体的分子彼此进入对方的现象，所以在扩散现象中，分子一定 可以从低温物体运动到高温物体，故D正确。故应选D。 5．如图3所示，平静的湖中，下列哪处水的压强最小（ρ =1g/cm3）（ ） 水 A．a B．b C．c D．d 【考点】液体压强 【答案】A 【解析】液体压强的常用计算公式是 ，其中h是指研究位置离自由液面的深度（即竖 pgh 直距离）。因此，由图知，四个处离自由水面的深度关系是h2f，所以月球经物镜成一个倒立、缩小的实像。 ,n n jnjvc vnjc 图14-1 15．如图15所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧运 动到A点时，速度为v，在方框内以点代替M，画出M经过A点时的受力示意图（图中已标示 A 了弹簧对M的弹力F）。 【考点】力与运动 【答案】见解析【解析】物体M在A点受到四个力的作用，分别是重力G、弹力F、支持力F 和摩擦力f。重力G N 的方向竖直向下；支持力F 的方向竖直向上，大小与重力大小相等；摩擦力的方向水平向右 N （因为物体M相对地面向左运动）。据上述各个力的情况可作出M经过A点时的受力示意图， 如图15-1所示。 F N f G 图15-1 16．如图16所示，A点为硬棒的重心，O为支点，硬棒水平静止，弹簧测力计的示数为 ______N。硬棒所受的重力为______N。能否用图16中的弹簧测力计按图17所示的方法测量 同一硬棒所受的重力？________依据是__________________________。 【考点】弹簧测力计、杠杆 【答案】2.4 7.2 不能 硬棒的重力超出弹簧测力计的量程 【解析】由图16知，弹簧测力计的分度值为0.2N，指针刚好指在2N~3N之间的第2条刻度线 处，所以读数为2.4N；设弹簧测力计对硬棒的拉力为F，硬棒所受的重力为G，两个力的力臂 分别为L 和L，由杠杆的平衡条件得GL=FL，即G×0.2=2.4N×0.6，解得G=7.2N；用图16中 1 2 2 1 的弹簧测力计不能测量出硬棒所受的重力，原因是弹簧测力计的最大测量值只有5N，而硬棒 的重力为7.2N，超出弹簧测力计的量程。 17．（1）通过表1、2推断海拔五千多米处水的沸点可能是______。 A．75℃ B．83℃ C．92℃ D．100℃ 表1：海拔与大气压的关系 海拔/km 大气压/(×105Pa) 0 1.01 2 0.80 4 0.62 6 0.47 表2：大气压与水的沸点的关系 大气压/(×105Pa) 水的沸点/℃ 1.01 100 0.71 90 0.44 80 0.36 75 【考点】大气压与沸点的关系【答案】B 【解析】由表1知，海拔五千多米处的大气压处于0.47×105Pa~0.62×105Pa之间，又由表2 知，这个范围内的大气压对应水的沸点应该低于90℃而高于80℃，故应选B。 （2）如图18所示，瓶口扎上橡皮膜，把一定质量的气体密封在玻璃瓶内，小明把此瓶从甲地 带到海拔更高的乙地，发现橡皮膜向上凸出（如图19），瓶内气体在甲地的密度为ρ ，在乙 甲 地的密度为ρ ，根据公式ρ=_________，得ρ _______ρ （选填“>”、“=”或“<”）。 乙 甲 乙 【考点】大气压强、密度 m 【答案】 > V 【解析】在甲地时，瓶内气体的压强等于甲地处的大气压，当瓶被带到乙地时，由表1知，海拔 越高，大气压越小，瓶内气体的压强大于乙地处的大气压，使橡皮膜受到向上的压强，橡皮膜 m 便向上凸出。而由于橡皮膜的凸出，使瓶内气体的体积变大，而质量不变，根据公式 V 便得瓶内气体的密度变小。 18．如图20所示，钢制的圆柱展示台，底面积为S=1dm2，另一个为钢制的圆台零件，上底面积 S=3dm2，下底面积S=12dm2，把零件分别按图21和图22所示的方式静置在展示台上，两物体 1 2 的轴在同一直线上。图21中零件对展示台面的压力为F、压强为P；图22中零件对展示台面 1 1 的压力为F，压强为p。则F_____F，p______p（选填“>”、“=”或“<”）。 2 2 1 2 1 2 【考点】固体压强 【答案】= = 【解析】物体对水平面的压力等于物体的重力，得F=F；由图21和图22知，两种放置方式展 1 2 F F F 示台的受力面积均等于展示台的底面积S，由p 得p  1 ，p  2 ，而F=F，可见有 S 1 S 2 S 1 2 p=p。 1 2 19．（1）完全燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的_______倍，0.7g酒 精完全燃烧释放的热量是2.1×104J。这些热量全部被100g的液体A吸收，液体的温度升高 了50℃；完全燃烧1.4g酒精释放的热量全部被200g的液体A吸收，液体的温度升高了 △t=_______℃（不考虑散热）。 （2）现用图23所示装置加热200g的液体A，燃烧了1.4g酒精，液体升高的温度小于△t，有 哪些原因会导致这个结果？_______________________________【考点】比热容、热值 【答案】2 50 酒精没有完全燃烧 【解析】（1）根据Q=qm，在热值一定的情况下，燃料完全燃烧释放的热量跟其质量成正比，所 以完全燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的2倍；设0.7g酒精完全 燃烧放出的热量为 Q ，吸收热量的液体 A 的质量为 m ，升高的温度为△t ，则有 1 1 1 ①；设完全燃烧1.4g酒精放出的热量为Q，吸收热量液体A的质量为m，则 Q c m Δt 2 2 1 A 1 1 Q c m Δt 有 Q c m Δt ②；由题意及上面分析知，Q 2 =2Q 1 ，m 2 =2m 1 ，则②：①即 2  A 2 得 2 A 2 Q c m Δt 1 A 1 1 t 1 即 。（2）实际燃烧1.4g酒精，液体A升高的温度小于△t，原因可能  t t 50℃ t 1 1 1 有：酒精没有完全燃烧、酒精燃烧放出的热量没有全部被液体吸收、液体A边吸收热量边蒸 发带走了热量等。 三、解析题（共22分） 解析题应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分。有数 值计算的题，演算过程及结果都要在数字后面写上正确的单位。 20．电鳗是一种能对外界施加电压的动物。如图24，为了研究电鳗的放电行为，研究人员把一 根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极。某次实验： （1）当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合电路。 电路图如图25所示，接入电路的导体棒及水的电阻R=5000Ω，电流I=0.02A，求此时AB间的 电压U和R的电功率P。 （2）电鳗头部接触到导体棒更高的位置时，R变大，电流I变为0.05A，判断U变大、变小还是 不变？________依据是____________________________。【考点】欧姆定律、电功率 【答案】（1）100V 2W （2）变大 因为U=IR，所以当R变大、电流I变大时，U必然是变大的。 U 【解析】解：（1）由欧姆定律I 得此时AB间的电压为 R U=IR=0.02A×5000Ω=100V 电阻R消耗的电功率为 P=I2R=(0.02A)2×5000Ω=2W （2）因为U=IR，所以当R变大、电流I变大时，U必然是变大的。 21．运动员从高空竖直向下跳伞，人（包括装备）的质量为80kg。只考虑人受到重力和空气阻 力。下落时的速度－时间图线如图26所示。 （1）人在前50s内下落了2100m，求这段时间内人的平均速度。 （2）人在前30s内下落了1500m，求这段时间内人所受重力做的功和功率（g=10N/kg）。 （3）从第10s到第30s这个过程中，人的动能、重力势能、机械能是如何变化的？ （4）人在第30s时所受空气阻力_______第50s时所受空气阻力（选填“大于”、“等于”或 “小于”）。 【考点】速度、机械功、功率、机械能、力与运动 【答案】（1）42m/s （2）1.2×106J 4×104W （3）人的动能先增大后不变，人的重力势能一直 减小，人的机械能一直减小 （4）等于 【解析】（1）人在前50s内的平均速度为 s 2100m v  1  42m/s 1 t 50s 1 （2）人在前30s内所受重力做的功为 W Ghmgh80kg10N/kg1500m1.2106J 人在前30s内所受重力的功率为 W 1.2106J P   4104W t 30s （3）由图26知，人的速度在第10s到第30s这个过程中的变化情况是：先变大后不 变。因此，人的动能的变化情况是：先增大后不变。由于人一直在下落，则人的高度越来越小， 所以人的重力势能的变化情况是：一直减小。而人在下落过程需要克服空气阻力做功，使机 械能转化为内能，所以人的机械能的变化情况是：一直减小。 （4）设人在第30s时和在第50s时所受空气阻力分别为f、f，因为人在第30s时和 1 2第50s时均处于匀速状态，得f=G 、f=G ，可见f=f。 1 人 2 人 1 2 四、实验 探究题（共17分） 22．把酒精反复涂在温度计的玻璃泡上，用扇子扇温度计，温度计示数减小，用扇子扇表面干 燥的温度计，温度计的示数不变。 根据以上信息你可以得出什么结论？______________________________________________。 【考点】物态变化 【答案】加快液体表面的空气流动可以加快液体的蒸发，而蒸发有吸热致冷作用。 【解析】把酒精涂在温度计的玻璃泡上，用扇子扇温度计，加快了酒精的蒸发，而蒸发吸热有 致冷作用，从而使温度计的示数减小；而用扇子扇表面干燥的温度计，只是加快温度计周围 的空气流动而已，不能起到改变玻璃泡温度的作用，所以温度计的示数不变。综上所述，可以 得出结论：加快液体表面的空气流动可以加快液体的蒸发，而蒸发有吸热致冷作用。 23．小明连接了如图27所示的电路，灯泡上标有“2.5V 0.3A”。 （1）在方框内画出实物图对应的电路图 A 图27-1 （2）闭合开关，看不到灯亮，电流表有示数，小明认为灯不亮的原因是灯丝断了，你认为他的 说法是否正确？_____________依据是__________________________________________。 （3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因，请在图28中 补充完整用电压表测ab接线柱间的电压时的实物图。图28-1 测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。 U /V U /V 电流表示数I/A 看不到灯亮的原因 ab cd 情况一 2.10 0 0.30 情况二 2.20 0.40 0.14 情况二中，看不到灯亮，通电10s灯消耗的电能为______________J。 【考点】电路作图、电路故障、电功 【答案】如图27-1 不正确 在串联电路中，如果灯丝断了，则会使整个电路变成断路，这样 电路中不可能有电流 （3）灯泡短路 灯泡两端的电压太小 0.56 【解析】（1）由图27知，电路是由滑动变阻器、灯泡和电流表串联而成，用各个元件的电路图 符号代替实物，笔画线代替导线即可画出图27对应的电路图，如图27-1所示。（2）在串联电 路中，如果灯丝断了，则会使整个电路变成断路，这样电路中不可能有电流，即电流表不可能 有示数。看不到灯亮的原因可能是通过灯泡的电流太小或灯泡短路，而不可能是灯丝断路。 （3）为了用电压表测量出ab接线柱间的电压，根据电压表的使用，需要把电压表并联接在ab 之间，再考虑到电源电压是两节干电池的电压，所以电压表的量程选用0~3V即可。补充完整 的实物图如图28-1所示。由表知，在情况一中，灯泡两端的电压为0，所以看不到灯亮的原因 可能是灯泡短路；在情况二中，灯泡两端有电压，所以看不到灯亮的原因可能是灯泡两端的 电压太小。在情况二中，通电10s灯消耗的电能为W  UIt0.40V0.14A10s0.56J。 24．质量可忽略的细绳上端固定，下端系一质量为m的金属螺母，做成摆长为L的摆（如图29L 所示），让螺母在竖直面内小幅度往返摆动，每完成一次往返摆动的时间均为 T2 g （g=9.8N/kg）。 L 请你根据 推测，螺母往返摆动一次的时间T与螺母的质量m是否有关_______ T2 g （选填“有关”或“无关”）。 现有足量的细绳、大小相同的金属螺母。这些螺母有的质量相等，有的质量不等，写出验证你 的推测的实验步骤（若有需要，可补充器材）： 【考点】实验设计 【答案】无关 实验步骤见解析 L 【解析】由 知，螺母往返摆动一次的时间T与螺母的质量m是没有关系的；为了验 T2 g 证该结论，除了题中给出的器材外，需要补充两样器材：剪刀和秒表。实验步骤如下： 第一步：用剪刀剪出两段长短不一样的细绳； 第二步：用较短细绳系好一个质量较小的螺母m，并使螺母从某一高度由静止开始摆动，用 1 秒表记下螺母往返摆动一次的时间T； 1 第三步：把较短细绳下端的螺母更换为质量较大的螺母m，重做第二步实验，记下时间T； 2 2 第四步：换用较长细绳系好m，并重做第二步实验，用秒表记下时间T； 1 3 第五步：把较长细绳下端的螺母更换为质量较大的螺母m，重做第二步实验，记下时间T； 2 4 第六步：比较T 与T，T 与T，如果发现T=T，T=T，则说明螺母往返摆动一次所用的时间与 1 2 3 4 1 2 3 4 其质量无关。 育星教育网 www.ht88.com
