2019 年广西柳州市中考物理试卷
一、选择题（每小题3分，共36分．每小题的四个选项中只有一个是正确的，不选、多选、
错选均不得分。）
1. 在同一室内，四个相同的冰块分别以如图所示的方式放置，其中熔化最快的是（ ）
A. B. C. D.
【答案】D

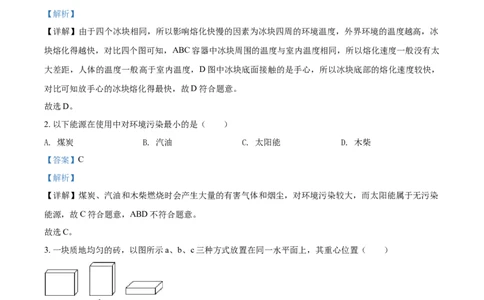

【解析】
【详解】由于四个冰块相同，所以影响熔化快慢的因素为冰块四周的环境温度，外界环境的温度越高，冰
块熔化得越快，对比四个图可知，ABC容器中冰块周围的温度与室内温度相同，所以熔化速度一般没有太
大差距，人体的温度一般高于室内温度，D图中冰块底面接触的是手心，所以冰块底部的熔化速度较快，
对比可知放手心的冰块熔化得最快，故D符合题意。
故选D。
2. 以下能源在使用中对环境污染最小的是（ ）
A. 煤炭 B. 汽油 C. 太阳能 D. 木柴
【答案】C
【解析】
【详解】煤炭、汽油和木柴燃烧时会产生大量的有害气体和烟尘，对环境污染较大，而太阳能属于无污染
能源，故C符合题意，ABD不符合题意。
故选C。
3. 一块质地均匀的砖，以图所示a、b、c三种方式放置在同一水平面上，其重心位置（ ）
A. a最高 B. b最高 C. c最高 D. 一样高
【答案】B
【解析】
【详解】形状规则的物体，重心一般在它的几何中心，b图高度最大，重心最高。
故选B。

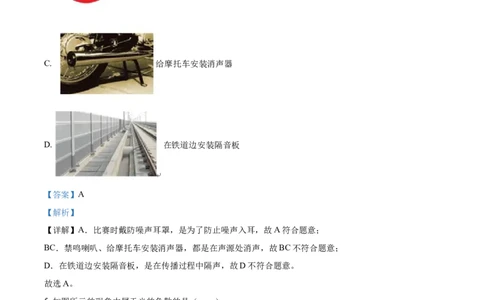

4. 控制噪声主要有在声源处、在传播过程、在人耳处采取措施三种方法。如图中属于在人耳处采取措施控制噪声的是（ ）
A. 比赛时戴防噪声耳罩
B. 禁鸣喇叭
C. 给摩托车安装消声器
D. 在铁道边安装隔音板
【答案】A
【解析】
【详解】A．比赛时戴防噪声耳罩，是为了防止噪声入耳，故A符合题意；
BC．禁鸣喇叭、给摩托车安装消声器，都是在声源处消声，故BC不符合题意；
D．在铁道边安装隔音板，是在传播过程中隔声，故D不符合题意。
故选A。
5. 如图所示的现象中属于光的色散的是（ ）
A. 用三棱镜获得彩色光带B. 凸透镜聚焦
C. 平面镜成像

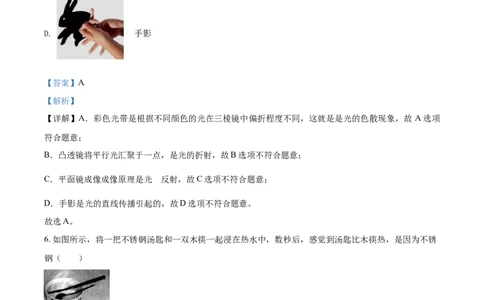

D. 手影
【答案】A
【解析】
【详解】A．彩色光带是根据不同颜色的光在三棱镜中偏折程度不同，这就是是光的色散现象，故 A选项
符合题意；
B．凸透镜将平行光汇聚于一点，是光的折射，故B选项不符合题意；
的
C．平面镜成像成像原理是光 反射，故C选项不符合题意；
D．手影是光的直线传播引起的，故D选项不符合题意。
故选A。
6. 如图所示，将一把不锈钢汤匙和一双木筷一起浸在热水中，数秒后，感觉到汤匙比木筷热，是因为不锈
钢（ ）
A. 总是比木筷热 B. 导热性比木筷好 C. 导电性比木筷好 D. 密度比木筷大
【答案】B
【解析】
【详解】不锈钢汤匙比木筷的导热性能好，把他们一起浸入热水中，汤匙比木筷热。
故选B。
7. 下列做法符合安全用电的是（ ）A. 及时更换有破损的电线
B. 在手上有水时插拔电源插头
C. 出现电器着火时直接浇水灭火
D. 将湿衣服盖在通电的电暖器上烘干
【答案】A
【解析】
【详解】A．发现电线裸露后，立即请专业人员更换电线，以免发生触电的危险。故A符合题意；
B．生活用水是导体，手上有水时，插拔电器插头，容易发生触电，所以应先把湿手擦干。故B不符合题
意；
C．出现电器着火时，首先要断开电源，切不可用水直接浇灭，因为一般的水是导电的，会造成触电。故
C不符合题意；
D．潮湿的衣服导电，将潮湿的衣放在通电的电暖器上烘干，容易触电。故D不符合题意。
故选A。

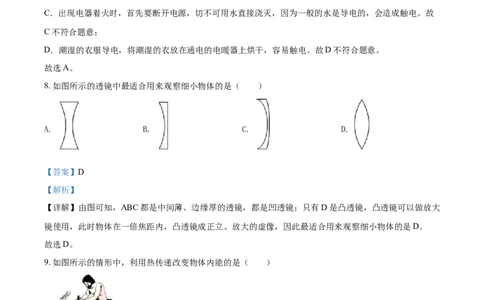

8. 如图所示的透镜中最适合用来观察细小物体的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】由图可知，ABC都是中间薄、边缘厚的透镜，都是凹透镜；只有D是凸透镜，凸透镜可以做放大
镜使用，此时物体在一倍焦距内，凸透镜成正立、放大的虚像，因此最适合用来观察细小物体的是D。
故选D。
9. 如图所示的情形中，利用热传递改变物体内能的是（ ）
A. 钻木取火
B. 锯木板时锯条发热C. 烧水时温度升高
D. 搓手取暖
【答案】C
【解析】
【详解】A．钻木取火过程要克服摩擦力做功，将机械能转化为内能，属于做功改变内能，故 A不符合题
意；
B．锯木板时锯条要克服摩擦力做功，将机械能转化为内能，属于做功改变内能，故B不符合题意；
C．烧水时，水吸收热量、温度升高，是通过热传递增加了水的内能，故C符合题意；
D．搓手取暖时，要克服摩擦力做功，将机械能转化为内能，属于做功改变内能，故D不符合题意。
故选C。
10. 如图所示，将绝缘导线绕在铁钉上并与电池相连接，铁钉将（ ）
A. 被熔化 B. 有磁性 C. 明显伸长 D. 有电流通过它
【答案】B
【解析】
【详解】将绝缘导线绕 在铁钉上并与电池相连接就构成了一个电磁铁，铁钉将有磁性。
故选B。
11. 将打足气的篮球和套扎在气针上的未充气的气球，一起悬挂在杠杆右端，左端挂适量钩码使杠杆水平
平衡。将气针插入篮球气孔中，篮球中的部分空气充入气球后，杠杆左端下降，如图所示。这个现象说明
（ ）A. 大气压的存在
B. 钩码重大于篮球与气球总重
C. 空气充入气球后，钩码对杠杆的拉力与其力臂的乘积变大
D. 空气充入气球后，篮球和气球受到总的空气浮力变大
【答案】D
【解析】
【详解】开始杠杆平衡，由杠杆平衡条件得
G ×L =F ×L
钩码 左 绳拉力 右
篮球与气球受到竖直向下的重力G、竖直向上的绳子拉力F、空气的浮力F 作用而静止，处于平衡状态，
浮
由平衡条件得
G=F+F
浮
则
F=G-F
浮
将气针插入篮球的孔中，篮球中的部分空气就充入气球后，篮球与气球受到的浮力F 变大，而重力G不
浮
变，绳子的拉力F变小，因为球对杠杆的拉力F 等于球受到的拉力F，所以杠杆右端受到的拉力F
绳拉力 绳拉力
变小，而G 、L 、L 不变，因此
钩码 左 右
G ×L >F ×L
钩码 左 绳拉力 右
杠杆左端下沉。故A、B、C不符合题意，D符合题意。
故选D。
12. 如图所示，A、B是两条闭合金属轨道（外轨B略大），A、B间用很多绝缘小枕木连接并固定在绝缘水
平面上，由电池通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停止了。经
检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是（ ）
A. 火车轮子与轨道接触不好
B. 某条枕木松了，导致电流不能通过它
C. 轨道A出现一条细缝，不再是闭合的
D. 轨道A、B各出现一条细缝，不再是闭合的
【答案】A
【解析】的
【详解】AB两根轨道在电路中相当于导线，通过车轮与电源相连，形成通路，电源及从电源到轨道 连
接都没有问题，那么故障最有可能是车轮与轨道接触不良，枕木是绝缘的，没有电流通过，轨道中出现细
缝也不影响电流通过。
故选A。
二、填空题（每空1分，共16分）
13. 如图所示的弹簧测力计量程为______N，分度值为______N。
【答案】 (1). 0～5 (2). 0.2
【解析】
【详解】[1][2]弹簧测力计的最大测量值是5N，量程是0～5N；一大格表示1N，里面有5个小格，故其分
度值为0.2N。
14. 如图是测量______的仪表，此时它的读数为______kW•h。
【答案】 (1). 电功 (2). 122.8
【解析】
【详解】[1]电能表是测量电功的仪表。
[2]电能表最后一位是小数位，故读数为122.8kW•h。
15. 如图所示，向线圈插入条形磁铁，电路中能产生电流，这种现象叫做______现象，这个过程中机械能
转化为______能。【答案】 (1). 电磁感应 (2). 电
【解析】
【详解】[1]向线圈插入条形磁铁，线圈切割磁感线，电路中能产生电流，称为电磁感应现象。
[2]产生了电流，即电能，故将机械能转化为电能。
16. 汽油的热值为4.6×107J/kg，表示1kg汽油完全燃烧放出的热量为______J。一辆汽车的汽油用掉一半后
剩下汽油的热值为______J/kg。
【答案】 (1). 4.6×107 (2). 4.6×107
【解析】
【详解】[1]热值表示的物理意义为单位质量的某种燃料，完全燃烧放出的热量，汽油的热值为 4.6×107J/
kg，表示1kg汽油完全燃烧放出的热量为4.6×107J。
[2]热值与燃料种类有关，与质量无关，故一辆汽车的汽油用掉一半后剩下汽油的热值仍为4.6×107J/kg。
17. 分子由原子组成，原子由带正电的原子核和带______电的核外电子组成。原子核与核外电子间互相
______（选填“吸引”或“排斥”）。
【答案】 (1). 负 (2). 吸引
【解析】
【详解】[1]核外电子带负电。
[2]原子核带正电核外电子带负电，异种电荷相互吸引。
18. 如图所示的滑轮组把物体的高度提升h，物重为G，所用拉力为F，绳子自由端移动的距离为s，则滑
轮组所做的有用功W ＝______，滑轮组的机械效率η=______。（用所给的字母表示）
有用
【答案】 (1). Gh (2). ×100%
【解析】【详解】[1]滑轮组所做的有用功为克服物体重力做的功，即
[2]滑轮组做的总功
所以滑轮组的机械效率
19. 如图所示电路中的电压表有“0～3V”和“0～15V”两个量程，电流表有“0～0.6A”和“0～3A”两
个量程。闭合开关S，将滑片P从左向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续
向右移动滑片P到另一位置，电压表指针指在满偏的 ，电流表指针指在满偏的 ，则此时电流表示数为
______A，该电源的电压为______V。
【答案】 (1). 0.15 (2). 7.5
【解析】
【详解】[1]滑片P向右移动的过程中，电流表示数在减小，电压表示数在增大；由此确定电流表量程选取
0～0.6A，电流表量程选取0～15V；故电流表的示数
电压表示数为
[2]当电压表示数为U =2.5V时，电流表示数为I =0.3A由欧姆定律得，电源电压
1 1
U=U +I R =2.5V+0.3A×R ------①
1 1 1 1
当电压表示数U =5V时，电流表示数为I =0.15A，由欧姆定律知道，电源电压
2 2
U=U +I R =5V+0.15A×R ------②
2 2 2 1联立①②可解得：U=7.5V。
20. 如图是模拟交警测速的简化示意图。
B为超声波测速仪，它能发射短暂的超声波脉冲信号，并能接收反射信号。模拟测速时，一辆小车一直沿
水平长直路面背离B匀速运动。假设B在t＝0s时开始发射信号，t＝0.4s时接收到运动的小车反射回来的
0 1
信号；t＝3.8s时再次发射信号，t＝4.6s时又接收到反射回来的信号。已知超声波的速度为340m/s。则信
2 3
号第一次发出后0.2s时小车与B的距离为_____m，小车匀速运动的速度为______m/s。
【答案】 (1). 68 (2). 17
【解析】
的
【详解】[1]B在t=0s时开始发射信号，t=0.4s时接收到运动 小车反射回来的信号，即超声波经0.4s往
0 1
返一次，所以传到小车所用时间t=0.2s，信号第一次发出后0.2s时小车与B的距离
4
s=vt=340×0.2m=68m
1 4
[2]t=3.8s时再次发射信号，t=4.6s时又接收到反射回来的信号，传到小车所用时间
2 3
t= (t-t)= ×(4.6s-3.8s)=0.4s
5 3 2
此时小车到测速仪的距离
s=vt=340×0.4m=136m
2 5
两次超声波与汽车相遇的时间间隔
t=t+t-t=3.8s+0.4s-0.2s=4s
2 5 4
这段时间内汽车运动的距离
s=s-s=136m-68m=68m
2 1
小车匀速运动的速度
v= =17m/s
三、作图、实验探究题（共24分）
21. 如图是滑动变阻器的原理示意图，请你从A、B、C、D四个接线柱中引出两条导线（用笔画线代替），
要求接入电路中能起到改变电阻的作用。【答案】
【解析】
【详解】滑动变阻器的连接方式为一上一下，串联接入电路，上方CD两接线柱任选一个，下方AB两接线
柱看题干要求，选择一个与上方接线柱一道串联接入电路中。如图所示：
22. 如图中大致画出光从玻璃进入空气中的折射光线。
【答案】
【解析】
【详解】光从玻璃中斜射入空气时，折射光线和入射光线分居法线两侧，折射角大于入射角，据此在空气
中法线的另一侧作出折射光线，如图所示：23. 用如图所示的装置探究运动和力的关系。
(1)每次让小车都从斜面上高度行滑下，使小车到达斜面底时的速度相同；取不同的水平表面进行实验，目
的是使小车在不同水平表面运动时受到的______不同；
(2)分析实验现象可得：水平面越光滑，小车的速度减小得越______（选填“快”或“慢”），小车能滑行
的距离就越大。假如小车在水平面上不受阻力，它的速度将_____；
(3)如果分别让小车从斜面上不同高度滑下，请你推理：当小车滑到水平面上不受阻力作用时，其最终速度
______（选填“相同”或“不相同”）。
【答案】 (1). 阻力 (2). 慢 (3). 保持不变 (4). 不相同
【解析】
【详解】(1)[1]为了使小车在不同水平表面运动时受到的阻力不同，取不同的水平表面进行实验，其粗糙程
度不同。
(2)[2][3]分析实验现象可知，水平面越光滑，小车的速度减小得越慢，小车能滑行的距离就越大；假如小
车在水平面上不受阻力，它的速度将保持不变，即做匀速直线运动。
(3)[4]如果分别让小车从斜面上不同高度滑下，最初的重力势能不同，到达水平面时的动能不同，则到达水
平面的速度不同；当小车滑到水平面上不受阻力作用时，其仍会保持刚到达水平面的初速度，因此，其最
终速度不相同。
24. 一种测量牛奶密度的实验步骤如下，请你补充完整。
(1)将天平放在______桌面上，游码移到标尺的______刻度线处，如果指针指向分度盘左侧（如图所示），
则向______（选填“左”或“右”）调节平衡螺母使天平平衡；
(2)将空烧杯置于天平______盘（选填“左”或“右”），测出其质量m；
1
(3)向空烧杯加入适量水，测出水和烧杯总质量m，并用笔在烧杯上标记水面位置；
2(4)将烧杯内的水全部倒出，擦干烧杯后，再向杯中加入牛奶使液面到达______处，用天平测出牛奶和烧杯
总质量m；
3
(5)计算牛奶的密度，所用表达式为ρ ＝______（用题中所测物理量表示，水的密度ρ 已知）。
牛奶 水
【答案】 (1). 水平 (2). 零 (3). 右 (4). 左 (5). 标记 (6). ×ρ
水
【解析】
【详解】[1] [2]天平使用前应放置在水平桌面上，游码移到零刻度处。
[3]如图所示，指针指向分度盘左侧说明左侧较重，平衡螺母应向右调节，直至天平平衡。
[4]物体应放在天平左盘，砝码放在天平右盘。
[5]这是用水的体积代替牛奶的体积，故牛奶应达到标记的水面位置。
[6]水的质量为
牛奶的体积等于水的体积为
牛奶的质量为
牛奶的密度为
25. 小宸利用如图甲所示的电路研究电流随电压变化的情况。其中电源电压为U，R是热敏电阻，其阻值与
t
温度有关，二者关系为R＝kt+b（k＞0，b＞0）。
t
(1)本实验要保持R阻值不变，也就是保持R的______不变；
t t(2)使用电流表和电压表前，要检查其指针是否对准______刻度线；接入电路的电流表，应使电流从其
______（选填“+”或“﹣”）接线柱流入；
(3)图乙是某次测量时电压表的示数，其读数为______V，如果要使电压表示数变大，应将滑动变阻器滑片
P向______端（选填“a”或“b”）移动；图丙是小宸根据实验数据画出的I﹣U图，经分析可得出结论：
在电阻不变时，通过电阻的电流与它两端的电压成______比；
(4)接下来，小宸按如下步骤操作，尝试把电流表改装成温度表。
①将滑动变阻器滑片P移到b端，用开关S 替换电压表（电路如图丁所示）。闭合S、S，调节滑片P使
2 1 2
电流表满偏后，保持滑片P位置不再移动，设此时电路总电阻为R，断开S、S。
1 2
②往容器中倒入适量100℃的开水，观察温度计，温度计示数每下降5℃（水温不再降低时，加入冰块直到
水温降到0℃），就闭合S，并记录此时温度t和对应的电流I，然后断开S．请用给定的字母写出电流与
1 1
温度的关系式I＝______。
③根据记录的t和I，重新刻制电流表的表盘，改装成温度表。请在图戊中大致画出此温度表表盘的刻度线。
（要求画出0～100℃每间隔20℃对应的共6条刻度线）____
【答案】 (1). 温度 (2). 0 (3). + (4). 9.0 (5). a (6). 正 (7). (8).
【解析】
【详解】(1)[1]根据
R=kt+b
t
可知，热敏电阻的阻值随温度的升高而增大，故要保持R阻值不变，也就是保持R的温度不变。
t t(2)[2][3]使用电流表和电压表前，要检查其指针是否对准0刻度线；接入电路的电流表，应使电流从其“+”
接线柱流入，“-”接线柱流出。
(3)[4]图乙中电压表选用大量程，分度值为0.5V，其读数为9.0V。
[5]甲图中，两电阻串联，电压表测热敏电阻的电压，如果要使电压表示数变大，根据U=IR可知，应增大
电路的电流，由欧姆定律，应减小电路的电阻，故将滑动变阻器滑片P向a移动。
[6]图丙是小宸画出的I-U图为过原点的直线，故分析可得出结论：在电阻不变时，通过电阻的电流与它两
端的电压成正比。
(4)②[7]将滑动变阻器滑片P移到b端，用开关S 替换电压表（电路如图丁所示），闭合S、S，热敏电阻
2 1 2
被短路，调节滑片P使电流表满偏后，保持滑片P位置不再移动，设此时电路总电阻为R，由欧姆定律，
此时电路中 的电流
I = =0.6A
满
断开S、S；
1 2
往容器中倒入适量100℃的开水，观察温度计，温度计示数每下降5℃（水温不再降低时，加入冰块直到水
温降到0℃），就闭合S，并记录此时温度t和对应的电流I，然后断开S．根据串联电路电压的规律及欧
1 1
姆定律，电流与温度的关系式
电流与温度的关系式
故温度越高（低），电流越小（大），根据
I = =0.6A
满
故温度为0℃时的电流
＜0.6A
③[8]当电流为100°C时的电流最小，但电流仍大于0，据此大致画出此温度表表盘的刻度线，如下所示：四、综合应用题（共24分．）
26. 如图所示，小宸用沿斜面向上的力F＝100N，在10s内把木箱推到2m高处。斜面长4m。求：
(1)小宸所做的功；
(2)小宸做功的功率。
【答案】(1)400J；(2)40W
【解析】
【详解】(1)小宸所做的功
W=Fs=100N×4m=400J
(2)小宸做功的功率
=40W
答：(1)小宸所做的功为400J；
(2)小宸做功的功率为40W。
27. 如图甲所示的电路中，电源电压为24V，电阻R＝20Ω，电压表的量程为0~15V。闭合S后，调节滑片
2
P使电压表示数为8V。
(1)电路中的电流为多少？
(2)R 消耗的电功率为多少？
1
(3)撤去图甲中的R、R，现有定值电阻R＝10Ω，两个滑动变阻器R、R（最大阻值分别为20Ω和
1 2 3 4 5
50Ω），请将R、R 其中之一和R 填入图乙所示的虚线框内。要求：
4 5 3
①闭合S，自由移动滑片P时电压表安全工作且示数不为零，R 两端电压有最大的变化范围；
3
②按要求完成图乙的电路图；
③求R 两端电压的变化范围。
3【答案】(1)0.8A；(2)6.4W；(3) ，③4V~15V
【解析】
【详解】(1)电源电压为24V，调节滑片P使电压表示数为8V，R 两端电压为
2
电路中的电流为
(2)R 消耗的电功率为
1
(3)②由题意可知，自由移动滑片P时电压表安全工作且示数不为零，则电压表与定值电阻R 并联；R 两
3 3
端电压最大电压为15V，有最大的变化范围，需要R 两端电压尽可能小，电路中的电流最小，故应选较大
3
电阻R 电路如下图所示：
5
③电路中最大总电阻为电路中最小电流为
R 两端最小电压为
3
故R 两端电压的变化范围为4V~15V。
3
答：(1)电路中的电流为0.4A；(2)R 消耗的电功率为6.4W；(3)R 两端电压的变化范围为4V~15V。
1 3
28. 如图为某蓄水池的模拟原理图，A池中的液面高度h=10cm，池底有一出水口，出水口下的活塞通过连
1
杆与杠杆OC相连，活塞横截面积S=1.2×10-2m2．杠杆可绕O端上下转动，另一端有一中空且内有配重的
1
圆柱形浮子浸入B池中，DO是杠杆总长的 ，杠杆对浮子的作用力沿竖直方向。原设计当杠杆水平时，
浮子浸入水深h=5cm，活塞恰能堵住出水口。但在使用时发现，活塞离出水口尚有一小段距离时，浮子便
2
不再上浮，此时浮子浸入水深h=8cm。若将浮子的配重减少， ，杠杆变为水平且活塞恰能堵
3
住出水口。出水口面积略小于S，计算时可认为相等，水的密度ρ =1.0×103kg/m3，g=10N/kg。（活塞与
1 水
连杆自重、杠杆自重及所受浮力、两池中液面高度的变化均不计。）
求：
(1)A池池底水深为h 处所受压强；
1
(2)活塞恰能堵住出水口时连杆对杠杆压力的大小；
(3)B池中浮子的横截面积S。
2
【答案】(1)1000Pa；(2)12N；(3)0.01m2
【解析】
【详解】(1) A池池底水深为h 处所受压强
1(2)由 得，活塞受到水的压力
根据题意可知，活塞恰能堵住出水口时连杆对杠杆压力的大小等于活塞受到水的压力，即为12N。
(3)杠杆由倾斜OC变为水平OE，如图所示
杠杆C端上升高度为
活塞上升的高度 即为FD的长度，根据几何知识可知，三角形OFD相似于三角形OEC，所以
因为EC=3cm，所以
由此可知杠杆倾斜时活塞受到的压强为
活塞受到的压力为
浮子减重前杠杆平衡时，支点为O，以浮子为研究对象，C端受到杠杆力的大小为
该力的力臂为OE，连杆对杠杆的压力的力臂为OF，根据杠杆的平衡条件可得即
带入数据得
即
①
浮子减重后杠杆平衡时，E端受到杠杆力的大小为
该力的力臂为OE，F点受到的力为
连杆对杠杆的压力的力臂为OF，根据杠杆的平衡条件可得
带入数据得
即
- 得
② ①
由题意知，浮子的配重减少 ，所以
即
解得答：(1)A池池底水深为h 处所受压强为1000Pa；
1
(2)活塞恰能堵住出水口时连杆对杠杆压力的大小为12N；
(3)B池中浮子的横截面积S 为0.01m2。
