重庆市 2020 年初中学业水平暨高中招生考试物理试题(B 卷)
注意事项:
1.试题的答案书写在答题卡上，不得在试卷上直接作答。
2.作答前认真阅读答题卡上的注意事项。
3.考试结束，由监考人员将试题和答题卡一并收回。
4.全卷取g=10Nkg，水的密度ρ=1.0×10kg/m3
一、选择题(本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。)
1.下列物理量最接近实际的是（ ）
A. 人体的正常体温约42℃
B. 一个实心球的重力约20N
C. 中学生的手掌宽度约40cm
D. 我国家庭电路的电压约22V
2.下列事例描述正确的是（ ）
A. 仙女山大草原的积雪慢慢熔化，需要吸收热量
B. 衣柜中的樟脑丸逐渐变小，是发生了凝华现象
C. 将“便利贴”贴在作业纸上，利用了分子间的斥力
D. 严冬，人们搓手取暖是利用热传递来增加手掌内能
3.如图所示的事例，由于光的直线传播形成的是（ ）
A. 筷子“折断”
B. 水中“倒影”
C. 用放大镜看字
D. 晴空“日食环”
4.下列说法中，正确的是（ ）
A. 长期不使用的电视机，不用切断电源
B. 发现有人触电，应立即断开电源总开关
C. 小磁针的N极和磁铁的S极相互排斥D. 通电螺线管两端的极性跟电流方向无关
5.如图所示，下列描述正确的是（ ）
A. 图甲中，滑冰运动员潜行过程中没有惯性
B. 图乙中，压住粉笔写字是为了减小摩擦力
C. 图丙中，园艺工人修剪花技 的剪刀属于省力杠杆
D. 图丁中，飞机起飞利用了空气流速大压强大的原理

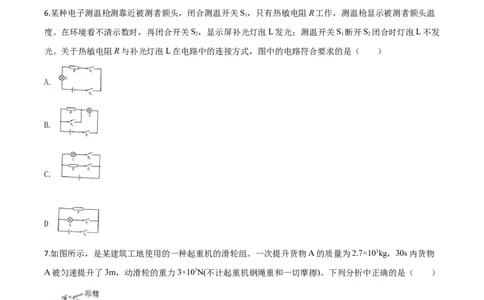

6.某种电子测温枪测靠近被测者额头，闭合测温开关S，只有热敏电阻R工作，测温枪显示被测者额头温
1
度。在环境看不清示数时，再闭合开关S，显示屏补光灯泡L发光；测温开关S 断开S 闭合时灯泡L不发
2 1 2
光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A.
B.
C.
.
D
7.如图所示，是某建筑工地使用的一种起重机的滑轮组。一次提升货物A的质量为2.7×103kg，30s内货物
A被匀速提升了3m，动滑轮的重力3×103N(不计起重机钢绳重和一切摩擦)。下列分析中正确的是（ ）
A. 钢绳自由端的移动速度为0.1m/s
B. 拉力F的功率为1.5×103W
C. 滑轮组的机械效率为90%D. 钢绳的拉力F的大小为1.0×104N
8.如图甲所示的电路，电源电压不变，L是标有“4Ｖ”字样的灯泡，定值电阻为60Ω，两个电流表的量程
均为0-0.6A，电压表的量程为0-15V，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，S、S 断
1 2
开，将滑片P移到变阻器R的中点时，小灯泡Ｌ恰好正常发光，电压表示数为5V。下列说法正确的是（
）
为

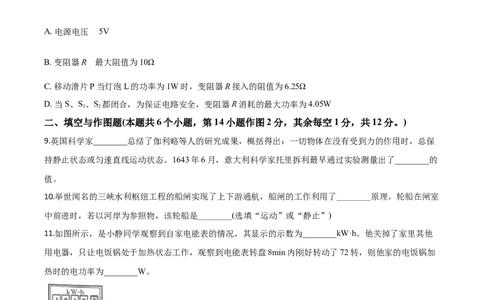

A. 电源电压 5V
的
B. 变阻器R 最大阻值为10Ω
C. 移动滑片P当灯泡L的功率为1W时，变阻器R接入的阻值为6.25Ω
D. 当S、S、S 都闭合，为保证电路安全，变阻器R消耗的最大功率为4.05W
1 2
二、填空与作图题(本题共6个小题，第14小题作图2分，其余每空1分，共12分。)
9.英国科学家________总结了伽利略等人的研究成果，概括得出：一切物体在没有受到力的作用时，总保
持静止状态或匀速直线运动状态。1643年6月，意大利科学家托里拆利最早通过实验测量出了________的
值。
10.举世闻名的三峡水利枢纽工程的船闸实现了上下游通航，船闸的工作利用了________原理。轮船在闸室
中前进时，若以河岸为参照物，该轮船是________(选填“运动”或“静止”)
11.如图所示，是小静同学观察到自家电能表的情况，其显示的示数为________kW·h。他关掉了家里其他
用电器，只让电饭锅处于加热状态工作，观察到电能表转盘8min内刚好转动了72转，则他家的电饭锅加
热时的电功率为________W。
12.甲、乙为两个质量分布均匀的实心圆柱体，放置在水平桌面上，沿水平方向切去上部分，剩余部分对桌
面的压强p与切去部分高度h的关系如图所示，已知甲的密度为4.0×103kg/m3，则圆柱体甲的高度为
________cm。当切去的高度为12cm，将各自切去部分放置在另一个圆柱体的剩余部分的上表面时，甲剩
余部分和乙切去部分的组合体对桌面的压强为p，乙剩余部分和甲切去部分的组合体对桌面的压强为p，
1 2且p:p=3:2，则甲乙圆柱体的底面积之比为________。
1 2
13.2020年6月23日，我国成功将北斗导航系统最后一颗组网卫星送入预定轨道，标志着北斗三号全球卫
星导航系统星座部署全面完成。发射前，搭载着卫星的火箭嬴立在发射平台上。给火箭加注低温燃料过程
中，火箭周围冒出缕缕“白气”；点火后，火箭尾部喷出熊熊火焰(如图)，搭载着卫星腾空而起；在加速
飞向太空的过程中，地面遥测站与火箭和卫星不停地进行着信息交换；卫星和第三级火箭脱离后，火箭上
的摄像头监控到卫星缓缓离去，卫星上的太阳能电池帆板缓级打开，能给卫星提供工作需要的电能。

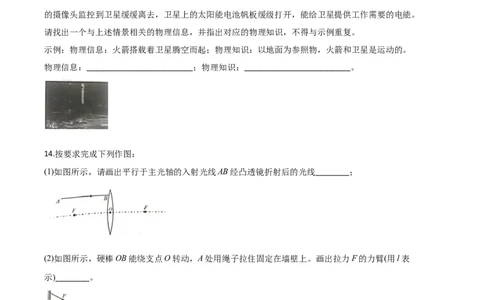

请找出一个与上述情景相关的物理信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：火箭搭载着卫星腾空而起；物理知识：以地面为参照物，火箭和卫星是运动的。
物理信息：_________________________；物理知识：_________________________。
14.按要求完成下列作图：
(1)如图所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线________；
(2)如图所示，硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上。画出拉力F的力臂(用l表
示)________。
三、实验探究题((本题共3个小题，第15小题6分；第16小题8分；第17小题8分，共22
分)
15.请按要求完成下列实验：
(1)他在利用下图的装置探究“平面镜成像特点”的实验中，应选取一块较_______(选填“厚”或“薄”)玻璃板竖直放置在铺有白纸的水平木板上；为了比较像和物体的大小关系，应选取两支的_______(选填“相
同”或“不同”)蜡烛；探究中，在蜡烛所成像的位置放置一块光屏，光屏上不能承接到蜡烛的像，说明平
面镜成的是_______(选填“虚”或“实”)像；
(2)他在做观察水的沸腾实验中，某时刻观察到温度计示数如图甲所示。则此时水的温度_______℃；为根
据记录数据画出加热过程中水的温度与时间关系图像如图乙所示，分析图像可知，被测水的沸点
________℃，水在沸腾过程中温度_______(选填“升高”“降低”或“不变”)。
16.小倩同学在探究“电流与电压关系”的实验中，选用器材有：学生电源(电压恒为4.5V)电流表、电压表、
定值电阻R，导线若干和标有“50Ω、0.5A”字样滑动变阻器 。
(1)用笔画线代替导线，将图甲中的电路连接完整_________；(要求：滑片P向D端移动时，电路中的电流
变大，且导线不能交叉。)
(2)连接电路时，开关必须_________(选填“断开”或“闭合”)。在电路连接完整后，闭合开关S前应将滑
动变阻器的滑片P移到________(选填“A”或“B”)端；
(3)闭合开关S后，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是定值电
阻R发生了_________(选填“断路”或“短路”)；
(4)排除故障后闭合开关S，移动滑片P，当电流表的示数为0.28A时，电压表指针位置如图乙所示，则定
值电阻R的阻值为_________Ω。多次改变滑动变阻器滑片P的位置，记录的实验数据如下：实验次数 1 2 3 4
电压U/V 1.0 1.4 2.0 2.4
.
电流I/A 0.10 014 0.20 0.24
根据实验数据分析，可初步得出结论：在电阻一定的情况下，通过导体的电流与这段导体的两端的电压成
_________比；
(5)在实验过程中，滑动变阻器R接入电路的阻值不得小于_________Ω。
17.小铭在学校期间，使用一种医用免洗洗手液对手部进行消毒过程中，闻到了浓浓的酒精味，看到该液体
的流动性较差。查看了瓶身上的说明后，确定，这种洗手液的主要成分为75％的酒精。于是小铭所在的兴
趣小组对这种洗手液的密度进行了测量。
(1)实验前，将托盘天平放在_________工作台上，游码移到标尺的零刻度线处，指针静止在如图甲所示的
位置，此时应将右端的平衡螺母向_______________(选填“左”或“右”)调节，使天平平衡；
(2)将盛有适量洗手液的烧杯放在天平的左盘，天平重新平衡时，右盘所加砝码及游码位置如图乙所示，烧
杯和洗手液的总质量为_______g；将烧杯中的部分洗手液倒入量筒，测得烧杯和剩余洗手液的总质量为
42.4g；经过一段时间后，观察到量筒内的液面如图丙所示，则量筒内洗手液的体积为_______ml，这种洗
手液的密度为_______g/cm3；
(3)小铭对洗手液的密度测量结果有疑惑，回到家后利用电子秤、烧杯、细线和一个实心铝块等器材，再次
对这种洗手液的密度进行测量。具体做法如下：
①在烧杯中倒入适量洗手液放置在电子秤上(如图丁)；②将系好细线的铝块缓缓浸没到洗手液中保持静止(如图戊)，洗手液未溢出；
③将铝块缓慢沉底后松开细线(如图己)。则这次测得洗手液的密度为_____g/cm3，对前后两次实验进行分
析，发现在______(选填“学校”或“家”)所测洗手液密度的结果更接近真实值，造成另一次密度测量结
果与真实值的差异较大的原因可能是______________________________________________(已知铝块的密度
为2.7g/cm3，不计细线质量，细线和正方体均不吸收洗手液)。
四、计算论述题(本题共3个小题，第18小6分，第19小题8分第20小题8分，共22分。解
题应写出必要的文字说明、步骤和公式，只写出最后结果的不能得分)
18.如图所示，电源电压不变，定值电阻R 阻值为10Ω，定值电阻R 阻值为20Ω，当开关S闭合后，电流
1 2
表为0.2A。求：
(1)R 两端的电压；
1
(2)在10s内，电流通过R 做的电功。
2
19.如图所示，底面积为200cm2、重为10N的薄壁柱型容器，放在水平桌面上，把边长为10cm的实心正方
体A(不吸水)用细线悬挂固定在容器正上方静止时，正方体A有 的体积和浸入水中，此时容器内水深
12cm，已知正方体A的密度ρ=3.0g/cm3。求：
(1)水对容器底部的压强；
(2)正方体A受到的浮力大小；
(3)解开细线，将正方体A缓缓放入水中，待正方体A静止后(容器中的水未溢出)，容器对桌面的压强。
20.小明家用电火锅烹饪烤肉，肉烤熟后立即将电火锅调至“低温档”，一段时间后锅内热油仍向外飞溅，
容易烫伤家人。小明断开电源，看到电火锅铭牌的主要参数如图甲所示；打开底盖，发现其工作电路原理
如图乙所示，R、R 为阻值未知的电热丝。为了对烤熟的食物保温，同时避免锅内热油向外飞溅，小明对
1 2
电火锅的工作电路进行了改进，可以分别实现“高温档”“低温档”或“保温档”功能，改进后的电路原
理如图丙所示。求：(1)电火锅使用“高温档”正常工作时电路中的电流；
(2)在图丙中，当S闭合，S 断开，S 接b，电火锅处于“保温档”，该状态下电火锅正常工作时消耗的电功
1 2
率；
(3)用电高峰时电路的实际电压降为198V，向锅内装2kg温度为25℃的水，用“高温档”连续工作100s，
水温升高到35℃，这时电火锅的加热效率ƞ是多少？(已知水的比热容 ，电热
