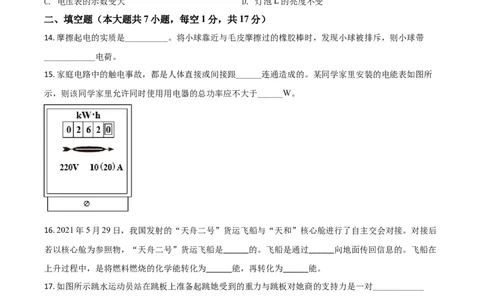

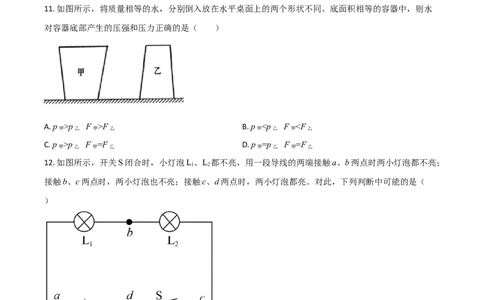

p F =F D. p =p F =F 甲 乙 甲 乙 甲 乙 甲 乙 12. 如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮； 1 2 接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ） . A 小灯泡L 断路 B. 小灯泡L 断路 1 2 C. 开关S断路 D. 小灯泡L 短路 2 13. 如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正 确的是（ ）A. 电流表A 的示数变小 B. 电流表A 的示数变大 1 2 C. 电压表的示数变大 D. 灯泡L的亮度不变 二、填空题（本大题共7小题，每空1分，共17分） 14. 摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，则小球带 ____________电荷。 15. 家庭电路中的触电事故，都是人体直接或间接跟______连通造成的。某同学家里安装的电能表如图所 示，则该同学家里允许同时使用用电器的总功率应不大于______W。 16. 2021年5月29日，我国发射的“天舟二号”货运飞船与“天和”核心舱进行了自主交会对接。对接后 若以核心舱为参照物，“天舟二号”货运飞船是______的。飞船是通过______向地面传回信息的。飞船在 上升过程中，是将燃料燃烧的化学能转化为______能，再转化为______能。 17. 如图所示跳水运动员站在跳板上准备起跳她受到的重力与跳板对她商的支持力是一对____________ （选填“相互作用力”或“平衡力”），跳板表面做的比较粗糙是为了增大____________。18. 某路灯的灯杆顶端有太阳能电池板和风车，风车转动带动发电机发电，它发电的原理是______现象。 若太阳光辐射到该电池板的能量为2.7×107J，这与完全燃烧______kg焦炭放出的热量相当（焦炭的热值为 3×107J/kg）。 19. 如图所示，记录了一辆小汽车在平直公路上行驶的情况，该小汽车做的是______直线运动，它在整个 运动过程中的平均速度是______m/s。 20. 一名建筑工人用如图所示的滑轮组，将一个重为450N的货物，在10s内沿竖直方向匀速提升了4m，建 筑工人所用的拉力是300N。则该建筑工人所做的有用功是______J，建筑工人做功的功率是______W，该 滑轮组的机械效率是______。 三、作图与简答题（本大题共4小题，每小题2分，共8分） 21. 在图中，画出杠杆平衡时施加在杠杆上的最小动力F 的作用点和方向，并画出所挂重物的绳子对杠杆 1 拉力的力臂L。 2 22. 如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线。23. 如图所示，O为凸透镜的光心，F为凸透镜的两个焦点，请在图中画出光源S经凸透镜所成的像S′． 24. 疫情尚未结束，防控不能放松。我们进入校园在使用酒精免洗洗手液进行消毒的过程中： （1）能闻到酒精味；（2）双手涂抹得越均匀干的越快。请用物理知识解释这两种现象。 答：（1）_________； （2）_________。 四、实验探究题（本大题共3小题，第25题4分，第26题5分，第27题5分，共14分） 25. “水与食用油”是生活中不可缺少的食品。小红在学习了比热容的知识后，猜想水的吸热本领比食用 油的吸热本领大，为了验证这一结论，他设计了如下探究实验： （1）取两个相同的试管，分别装入______相等、初温相同的水和食用油； （2）将两支相同的温度计分别正确地插入盛有水和食用油的两个试管内，并将实验装置固定在铁架台上， 如图甲所示。打开加热开关，对盛有水和食用油的试管进行加热，实验过程中，其中一支温度计的示数如 图乙所示，其读数是______℃；（3）小红根据实验数据绘制的温度随时间变化的图像如图丙所示，通过分析可知，在相同时间内______ 的温度变化大，可得出______的吸热本领大。 26. 在“探究光的反射规律”的实验中，小莉设计了如图所示的实验，平面镜放在水平桌面上，纸板可绕 ON转动。 （1）实验前，应将纸板______放置于平面镜上。一束光EO贴着纸板A绕入射点O沿逆时针方向转动，可 观察到反射光束OF沿______时针方向转动； 的 （2）某时刻入射光线与镜面 夹角为30°时，其反射角等于______； （3）将纸板A、B置于同一平面，一束光贴着纸板B沿FO射到O点，反射光束将沿图中的OE方向射出， 说明光在反射时______； （4）在纸板前从不同方向都可以看到入射光EO的径迹，这是因为光在纸板上发生了______反射。 27. 某兴趣小组在探究额定电压为2.5V的小灯泡的电阻随温度变化规律时，他们先进行了如下猜想： 猜想一：小灯泡的电阻可能随温度的升高而增大； 猜想二：小灯泡的电阻可能随温度的升高而减小； 猜想三：小灯泡的电阻不随温度的变化而变化。接下来他们设计了如图所示的实验电路进行探究，他们具 体的探究过程为： （1）完成电路连接，闭合开关前，滑动变阻器的滑片应移到最______（填“左”或“右”）端； （2）闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，移动滑动变阻器的滑片时，电流表 的示数发生变化，则故障原因可能是小灯泡______（填“断路”或“短路”）； （3）故障排除后，进行实验并记录了前4组数据如下表所示，第5次实验的电流值如图所示，则电流大小为______A； 次数 1 2 3 4 5 . 电压（U/V） 0.5 1.0 1.5 2.0 25 电流（I/A） 0.18 0.30 0.38 0.44 （4）根据上表记录的实验数据，在如图所示的坐标中绘出小灯泡的电流随电压变化的大致图像______。 通过图像分析可知，小灯泡的电阻随温度的升高而______（填“增大”“不变”或“减小”）。 五、计算题（本大题共2小题，第28小题7分，第29小题8分，共15分） 28. 随着生态环境的改善，我省化隆县群科镇黄河边成了天鹅的栖息地。某只天鹅的质量为9kg，若该天鹅 每只脚掌与地面的接触面积为200cm2，g取10N/kg。求： （1）这只天鹅双脚站立在水平地面时，其对地面的压强是多少? （2）当这只天鹅漂浮在河面时，其浸在河水中的体积是多少? 29. 酒驾、醉驾会给交通安全带来巨大隐患，便携式酒精测试仪给交警执法带来了极大的便利。如图1所示， 是便携式酒精测试仪的原理图，电源电压恒为3V，R 是酒精气体传感器，其阻值随酒精气体浓度变化的 p 规律如图2所示，R 是报警器，其电阻值恒定为50Ω。问： 0 （1）当气体中酒精浓度为0时，电路中的电流是多少？通电10s电流产生的热量是多少？ （2）我国法律规定，当每100ml的气体中酒精浓度大于或等于20mg小于80mg为酒驾，大于或等于80mg 为醉驾。在对某司机的检测中，电压表的示数为2V，通过计算分析该司机属于酒驾还是醉驾。六、附加题：实验考查（本题共10分，玉树、果洛、黄南州考生必答，其他地区考生不作 答） 30. 下列是“用托盘天平和量筒探究小石块密度”的实验，请完成以下实验步骤： （1）把天平放在______桌面上，将游码移至标尺______零刻度线处，调节平衡螺母使天平横梁平衡； （2）把待测小石块放在天平的______盘中，往______盘中加减______并移动游码，直至天平横梁平衡， 所加砝码和游码的位置如图甲所示，则该小石块的质量是______g； （3）用细铜丝代替细线系好小石块，将其浸没在量筒的水中，如图乙所示。小石块的体积为______mL， 由公式______可求出该小石块的密度为______kg/m3，这样测出小石块的密度值与真实值相比______（选填 “偏大“、“偏小”或“不变”）。
