P92~95 2.4.5 钢筋（管）混凝土拱桥施工技术
2024年一建市政在拱桥中考核到一道多选题

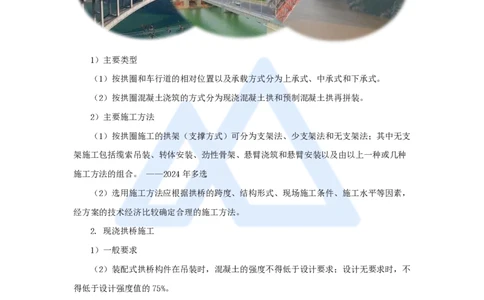

1. 拱桥的类型与施工方法
1）主要类型
（1）按拱圈和车行道的相对位置以及承载方式分为上承式、中承式和下承式。
（2）按拱圈混凝土浇筑的方式分为现浇混凝土拱和预制混凝土拱再拼装。
2）主要施工方法
（1）按拱圈施工的拱架（支撑方式）可分为支架法、少支架法和无支架法；其中无支
架施工包括缆索吊装、转体安装、劲性骨架、悬臂浇筑和悬臂安装以及由以上一种或几种
施工方法的组合。 ——2024年多选
（2）选用施工方法应根据拱桥的跨度、结构形式、现场施工条件、施工水平等因素，
经方案的技术经济比较确定合理的施工方法。
2. 现浇拱桥施工
1）一般要求
（2）装配式拱桥构件在吊装时，混凝土的强度不得低于设计要求；设计无要求时，不
得低于设计强度值的75%。
（3）拱圈（拱肋）放样时应按设计要求设预拱度，当设计无要求时，可根据跨度大
小、恒载挠度、拱架刚度等因素计算预拱度，拱顶宜取计算跨度的1/1000～1/500。放样
时，对于水平长度偏差及拱轴线偏差：当跨度大于20m时，不得大于计算跨度的1/5000；
当跨度等于或小于20m时，不得大于4mm。
（4）拱圈（拱肋）封拱合龙温度应符合设计要求，设计无要求的，宜在当地年平均温
度或5～10℃时进行。
1
www.haixue.com嗨学网 | 职业价值点亮者

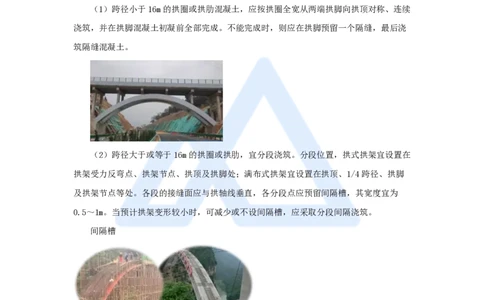

2）在拱架上浇筑混凝土拱圈
（1）跨径小于16m的拱圈或拱肋混凝土，应按拱圈全宽从两端拱脚向拱顶对称、连续
浇筑，并在拱脚混凝土初凝前全部完成。不能完成时，则应在拱脚预留一个隔缝，最后浇
筑隔缝混凝土。
（2）跨径大于或等于16m的拱圈或拱肋，宜分段浇筑。分段位置，拱式拱架宜设置在
拱架受力反弯点、拱架节点、拱顶及拱脚处；满布式拱架宜设置在拱顶、1/4跨径、拱脚
及拱架节点等处。各段的接缝面应与拱轴线垂直，各分段点应预留间隔槽，其宽度宜为
0.5～1m。当预计拱架变形较小时，可减少或不设间隔槽，应采取分段间隔浇筑。
间隔槽
（4）间隔槽混凝土浇筑应由拱脚向拱顶对称进行。应待拱圈混凝土分段浇筑完成且强
度达到75%设计强度并且接合面按施工缝处理后再进行。
（5）分段浇筑钢筋混凝土拱圈（拱肋）时，纵向不得采用通长钢筋，钢筋接头应安设
在后浇的几个间隔槽内，并应在浇筑间隔槽混凝土时焊接。
（6）浇筑大跨径拱圈（拱肋）混凝土时，宜采用分环（层）分段方法浇筑，也可纵向
2
www.haixue.com嗨学网 | 职业价值点亮者
分幅浇筑，中幅先行浇筑合龙，达到设计要求后，再横向对称浇筑合龙其他幅。

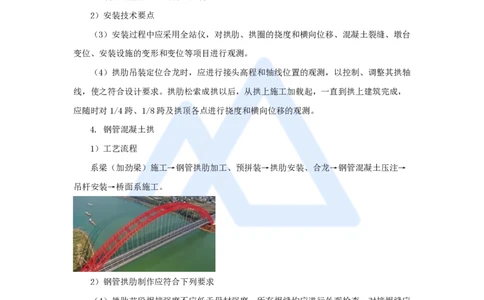

3. 装配式桁架拱和刚构拱安装
2）安装技术要点
（3）安装过程中应采用全站仪，对拱肋、拱圈的挠度和横向位移、混凝土裂缝、墩台
变位、安装设施的变形和变位等项目进行观测。
（4）拱肋吊装定位合龙时，应进行接头高程和轴线位置的观测，以控制、调整其拱轴
线，使之符合设计要求。拱肋松索成拱以后，从拱上施工加载起，一直到拱上建筑完成，
应随时对1/4跨、1/8跨及拱顶各点进行挠度和横向位移的观测。
4. 钢管混凝土拱
1）工艺流程
系梁（加劲梁）施工→钢管拱肋加工、预拼装→拱肋安装、合龙→钢管混凝土压注→
吊杆安装→桥面系施工。
2）钢管拱肋制作应符合下列要求
（4）拱肋节段焊接强度不应低于母材强度。所有焊缝均应进行外观检查；对接焊缝应
100%进行超声检测，其质量应符合设计要求和现行国家标准规定。
（5）在钢管拱肋上应设置混凝土压注孔、倒流截止阀、排气孔及扣点、吊点节点板。
4）钢管混凝土浇筑施工应符合下列要求
（1）管内混凝土宜采用泵送顶升压注法施工，由两拱脚至拱顶对称均衡地连续压注完
成。
（2）大跨径拱肋钢管混凝土应根据设计加载程序，宜分环、分段并隔仓由拱脚向拱顶
3
www.haixue.com嗨学网 | 职业价值点亮者
对称均衡压注。压注过程中拱肋变位不得超过设计规定。
（3）钢管混凝土应具有低泡、大流动性、收缩补偿、延缓初凝和早强的性能。
（4）钢管混凝土压注前应清洗管内污物，润湿管壁，先泵入适量水泥浆再压注混凝
土，直至钢管顶端排气孔排出合格的混凝土时停止。压注混凝土完成后应关闭倒流截止
阀。
（5）钢管混凝土的质量检测办法应以超声检测为主，人工敲击为辅。
（6）钢管混凝土的泵送顺序应按设计要求进行，宜先钢管后腹箱。

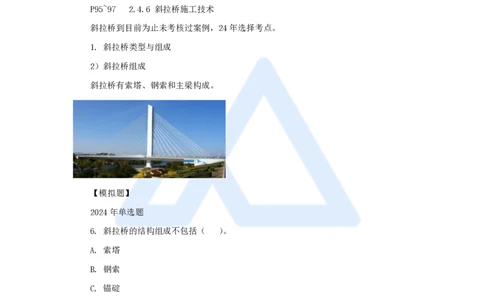

P95~97 2.4.6 斜拉桥施工技术
斜拉桥到目前为止未考核过案例，24年选择考点。
1. 斜拉桥类型与组成
2）斜拉桥组成
斜拉桥有索塔、钢索和主梁构成。
【模拟题】
2024年单选题
6. 斜拉桥的结构组成不包括（ ）。
A. 索塔
B. 钢索
C. 锚碇
D. 主梁
【答案】C
2. 施工技术要点
1）索塔施工的技术要求和注意事项
（1）工艺流程：
扩大基础及塔座施工→劲性骨架施工→第一节主塔施工→安装爬模系统→爬模浇筑节
段施工→多次主塔节段施工（横梁施工）。
4
www.haixue.com嗨学网 | 职业价值点亮者
（2）索塔的施工可视其结构、体形、材料、施工设备和设计要求综合考虑，选用适合
的方法。裸塔施工宜用爬模法，横梁较多的高塔宜采用劲性骨架挂模提升法。
（5）索塔横梁施工时应根据其结构、重量及支撑高度，设置可靠的模板和支撑系统。
要考虑弹性和非弹性变形、支承下沉、温差及日照的影响，必要时，应设支承千斤顶调
控。体积过大的横梁可分两次浇筑。
2）主梁施工技术要求和注意事项
（1）斜拉桥主梁施工方法
① 施工方法与梁式桥基本相同，大体上可分为顶推法、平转法、支架法和悬臂法；悬
臂法分悬臂浇筑法和悬臂拼装法。由于悬臂法适用范围较广而成为斜拉桥主梁施工最常用
的方法。
（2）混凝土主梁施工方法
④ 主梁采用悬拼法施工时，预制梁段宜选用长线台座或多段联线台座，每联宜多于5
段，各端面要啮合密贴，不得随意修补。
5
www.haixue.com嗨学网 | 职业价值点亮者
3）拉索
（1）工艺流程
拉索进场验收→斜拉索吊装上桥→拉索安装→张拉、索力检测→索力调整及减振装置
安装。
（2）拉索的架设
① 拉索架设前应根据索塔高度、拉索类型、拉索长度、拉索自重、安装拉索时的牵引
力以及施工现场状况等综合因素选择适宜的拉索安装方法和设备。
（4）索力调整
① 在施工控制中应根据梁段自重、主梁材料的弹性模量及徐变系数、拉索弹性模量的
理论值与实际值之间的差异，对索力进行调整。
② 拉索的拉力误差超过设计要求时，应进行调整，调整时可从超过设计索力最大或最
小的拉索开始（放或拉）调整至设计索力。调索时应对拉索索力、拉索延伸量、索塔位移
与梁体标高进行监测。
3. 斜拉桥施工监测
1）施工监测目的与监测对象
6
www.haixue.com嗨学网 | 职业价值点亮者
（1）施工过程中，必须对主梁各个施工阶段的拉索索力、主梁标高、塔梁内力以及索
塔位移量等进行监测。
2）施工监测主要内容
（1）变形：主梁线形、高程、轴线偏差、索塔的水平位移。
（2）应力：拉索索力、支座反力以及梁、塔应力在施工过程中的变化。
（3）温度：温度场及指定测量时间塔、梁、索的变化。
P97~100 2.4.7 悬索桥施工技术
1. 悬索桥组成和各部分作用
（1）悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，主要由主缆、加劲
梁、主塔、鞍座、锚碇、吊索等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉
力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。
（2）悬索桥各部分的作用：
主缆是结构体系中的主要承重构件；通过塔顶索鞍悬挂在主塔上并锚固于两端锚固体
中的柔性承重构件。
主塔是悬索桥抵抗竖向荷载的主要承重构件；支承主缆的重要构件。
加劲梁是悬索桥承受风荷载和其他横向水平力的主要构件，防止桥面发生过大的挠曲
变形和扭曲变形，主要承受弯曲内力。
吊索是将加劲梁自重、外荷载传递到主缆的传力构件，是连系加劲梁和主缆的纽带。
7
www.haixue.com嗨学网 | 职业价值点亮者
锚碇是锚固主缆的结构，它将主缆中的拉力传递给地基。
2. 施工技术要点
1）悬索桥施工一般包括以下四大步骤
（1）索塔、锚碇的基础工程施工，同时加工制造上部施工所需构件。
（2）索塔、锚碇施工及上部施工准备。包括塔身及锚体施工、上部施工技术准备、机
具和物资准备、预埋件等上部施工准备工作。
（3）上部结构安装。即缆索系统安装，包括主、散索鞍安装，先导索施工，猫道架
设，主缆架设，紧缆，索夹安装，吊索安装，主缆缠丝防护等。
（4）桥面系施工。即加劲梁和桥面系施工，包括加劲梁节段安装，工地连接，桥面铺
装，桥面系及附属工程施工，机电工程等。
悬索桥施工主要工序包括：基础施工→塔柱和锚碇施工→先导索渡海工程→牵引系统
和猫道系统→猫道面层和抗风缆架设→索股架设→索夹和吊索安装→加劲梁架设和桥面铺
装施工。
2）锚碇
锚碇分为重力式锚碇和隧道式锚碇
8
www.haixue.com嗨学网 | 职业价值点亮者
例如，某大桥南锚碇为重力式锚碇，长64.8米，宽62米，高43.6米，开挖深度达
83米，相当于27层楼高，总重量近30万吨。
3）索塔
工艺流程：
基础及塔座施工→劲性骨架施工→第一节主塔施工→安装爬模系统→主塔节段施工
（横梁施工）。
5）加劲梁
（1）板件、部件及节段组装
② 组装合格后的板块或部件，应在规定部位打上编号钢印。
（3）加劲梁安装
① 加劲梁安装宜从中跨跨中对称地向索塔方向进行。
7）施工猫道
科普：
猫道是悬索桥施工时架设在主缆之下、平行于主缆的线形临时施工便道。它是施工人
9
www.haixue.com嗨学网 | 职业价值点亮者
员进行施工作业的高空脚手架，是主缆系统乃至悬索桥整个上部结构的施工平台。施工人
员在其上完成诸如索股牵引、调股、整形入鞍、紧缆、索夹及吊索安装、箱梁吊装及工地
连接、主缆缠丝、防护涂装等重要任务。上下游各一条，断面通常呈U型，狭长且有一些
摇晃，故称“猫道”。它是悬索桥施工中极其重要的临时设施，大桥竣工后将被拆除。
7）施工猫道
（1）猫道形状及各部分尺寸应满足主缆工程施工的需要。猫道宜设抗风缆，上、下游
猫道之间宜设置若干人行通道，确保其稳定性。
（2）猫道承重索宜采用钢丝绳或钢绞线。承重索的安全系数不得小于3.0。
（4）猫道面层应从塔顶向跨中、锚碇方向铺设，并且上、下游两幅猫道应对称、平衡
地铺设。
小结：
本节课程介绍的是钢筋（管）混凝土拱桥、斜拉桥和悬索桥的施工技术。目前均未进
行过案例考核，即便后期有相应的案例考点，也会围绕着通用知识点进行考核。建议以选
择题备考为主。
