2025环球网校一级建造师《市政公用工程管理与实务》考点精讲-第22讲
第2章 城市桥梁工程
【课前学习建议】
本讲重点掌握桥梁支座的作用、分类和施工要求。理解支座传力原理，记住不同类型支座的应用
场景和安装要点。熟悉支座产品的检查、存放和运输规范。特别注意施工过程中对支座垫石和挡块的
处理、安装精度控制以及灌浆材料的使用。记忆口诀可助于快速回顾关键信息。
2.3 桥梁支座施工
8
7
1
9
4
8
2.3.1 支座类型 信 3
微
1.桥梁支座的作用 系
联
题
押
准
精
重要传力装置：将上部结构承受的荷载和变形（位移和转角）可靠地传递给下部结构。
功能：必须具有足够的承载能力，以保证可靠地传递支座反力(竖向力和水平力)；对桥梁变形
的约束尽可能小，以适应梁体自由伸缩和转动的需要；还应便于安装、养护和维修，必要时可以进
8
行更换。 1 7
9
4
记忆口诀：足够承载来传力，伸缩转动约束低，好装好养便维修，3 8必要更换可分离。
信
2.桥梁支座的分类 微
系
（1）按变形可能性：固定、单向活动、多向活动、减震隔离。联
一
（2）按材料：钢、聚四氟乙烯（滑动）、橡胶（板式、盆式唯）。
（3）按结构形式：弧形、摇轴、辊轴、橡胶、球形、拉压。
记忆口诀：摇滚狐狸拉橡胶球
可按其跨径、结构形式、反力值、支承处的位移及转角变形值选取。
城市桥梁中常用的支座主要为板式橡胶支座和盆式支座等。
扫码关注更多
第1页共5页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【补充】支座图片说明
（1）图1为板式橡胶支座，板式支座用GYZ（圆形）和GJZ（矩形）表示，若名称中带（F4）表
示支座中有聚四氟乙烯滑板；
（2）图2为盆式橡胶支座，盆式支座用GPZ表示，名称后缀中DX代表单向活动、SX代表双向活
动、GD代表固定，名称中的数字代表设计承载能力（通常以千牛KN为单位）。
2.3.2 支座施工技术
1.常用桥梁支座施工
1）支座产品
（1）应由具有相应资质的专业厂家制造。规格、性能应符合设计要求，且应符合相应产品标准
的规定。进场时应进行抽检。
（2）进场后，应对其规格、数量、产品合格证、出厂性能试验报告等进行检查；对有包装箱保
护的应开箱检查并按装箱单核对其规格、部件数量等，无误后重新装入包装箱内封存。检查活动支座
时，不得损伤改性聚四氟乙烯板和不锈钢冷轧钢板，同时检查凹槽内是否已注满硅脂。支座检查时不
得随意拆卸其上的固定件。

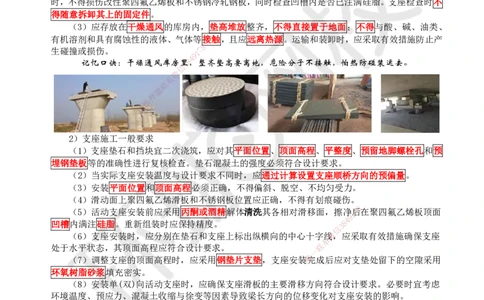

（3）应存放在干燥通风的库房内，垫高堆放整齐，不得直接置于地面；不得与酸、碱、油类、
有机溶剂和具有腐蚀性的液体、气体等接触，且应远离热源。运输和装卸时，应采取有效措施防止产
8
生碰撞或损伤。 1 7
9
4
记忆口诀：干燥通风库房里3 8，整齐垫高要离地，危险分子不接触，怕热防碰装运去。
信
微
系
联
题
押
准
精
2）支座施工一般要求
（1）支座垫石和挡块宜二次 浇筑，应对其平面位置、顶面高程、平整度、预留地脚螺栓孔和预
埋钢垫板等的准确性进行复核检查。垫石混凝土的强度必须符合设计要求。
（2）当实际支座安装温度与设计要求不同时，应通过计算设置支座顺桥方向的预偏量。
（3）安装平面位置和顶面高程必须正 确，不得偏斜、脱空、不均匀受力。
（4）滑动面上聚四氟乙烯滑板和不锈钢 板位置应正确，不得有划痕碰伤。
8
（5）活动支座安装前应采用丙酮或酒精解体 清洗其各相对滑移面，擦净
1
7后在聚四氟乙烯板顶面
9
凹槽内满注硅脂。重新组装时应保持精度。
信
3 8
4
（6）支座安装时，应分别在垫石和支座上标出纵 横向的中心十字线微，应采取有效措施确保支座
系
处于水平状态，其顶面高程应符合设计要求。 联
一
（7）调整支座的顶面高程时，应采用钢垫片支垫，支座 安装唯完成后应对支垫处留下的空隙采用
环氧树脂砂浆填充密实。
（8）安装单(双)向活动支座时，应确保支座滑板的主要滑移方向符合设计要求。必要时宜考虑
环境温度、预应力、混凝土收缩与徐变等因素导致梁长方向的位移变化对支座安装的影响。
（9）安装后，支座与墩台顶钢垫板间应密贴，及时拆除支座上的各种临时固定构件和装置，全
面核对检查支座的形式、规格和安装方向等。
（10）支座安装后，应及时对垫石上的预留螺栓孔采用微膨胀灌浆材料进行填充密实，灌浆材料
宜采用环氧树脂砂浆、水泥基灌浆材料等。
3）板式橡胶支座
扫码关注更多
第2页共5页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）安装前，将垫石顶面清理干净，干硬性水泥砂浆抹平，顶面标高符合设计要求。
（2）安装时，应对其顶面和底面进行检查核对，避免反置。对矩形滑板支座，应按产品表面标
注的顺桥向和横桥向的方向安装。
（3）梁、板安放时应位置准确，且与支座密贴。如就位不准或与支座不密贴时，必须重新起吊，
采取垫钢板等措施，不得使用撬棍移动。
4）盆式橡胶支座

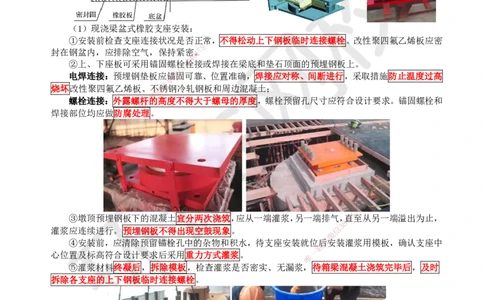

（1）现浇梁盆式橡胶支座安装：
①安装前检查支座连接状况是否正常，不得松动上下钢板临时连接螺栓。改性聚四氟乙烯板应密
8
封在钢盆内，应排除空气，保持紧密1。7
9
4
②上、下座板可采用锚固螺栓3 8栓接或焊接在梁底和垫石顶面的预埋钢板上。
信
微
电焊连接：预埋钢垫板应锚固可靠、位置准确，焊接应对称、间断进行，采取措施防止温度过高
系
联
烧坏改性聚四氟乙烯板、不题锈钢冷轧钢板和周边混凝土；
押
螺栓连接：外露螺杆准的高度不得大于螺母的厚度，螺栓预留孔尺寸应符合设计要求。锚固螺栓和
精
焊接部位均应做防腐处理。
8
1
7
③墩顶预埋钢板下的混凝土宜分两次浇筑，应从 一端灌浆，另一端排气，
8
4直9至从另一端溢出为止，
灌浆应连续进行。预埋钢板不得出现空鼓现象。 信
3
微
④安装前，应清除预留锚栓孔中的杂物和积水，待支 座安装就位后系安装灌浆用模板，确认支座中
联
一
心位置及标高符合设计要求后采用重力方式灌浆。
唯
⑤灌浆材料终凝后，拆除模板，检查灌浆是否密实、无漏 浆 ，待箱梁混凝土浇筑完毕后，及时
拆除各支座的上下钢板临时连接螺栓。
扫码关注更多
第3页共5页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

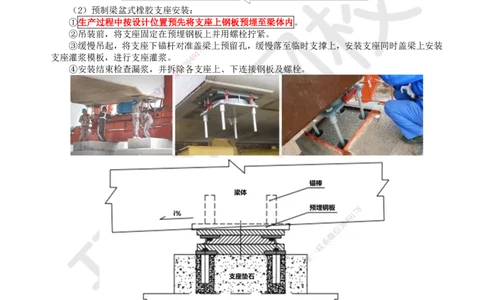

（2）预制梁盆式橡胶支座安装：
①生产过程中按设计位置预先将支座上钢板预埋至梁体内。
②吊装前，将支座固定在预埋钢板上并用螺栓拧紧。
③缓慢吊起，将支座下锚杆对准盖8 梁上预留孔，缓慢落至临时支撑上，安装支座同时盖梁上安装
7
1
支座灌浆模板，进行支座灌浆。 4 9
8
3
④安装结束检查漏浆，并拆信除各支座上、下连接钢板及螺栓。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.7.2 城市桥梁工程质量控制要点
1.城市桥梁工程质量控制指标
4）支座（P117）
支座的主要控制项目：
（1）支座进场验收。
（2）支座安装前，应检查跨距、支座栓孔位置和支座垫石顶面高程、平整度、坡度、坡向，确
认符合设计要求。
（3）支座与梁底及垫石之间必须密贴，间隙不得大于0.3mm。
（4）支座锚栓的埋置深度和外露长度应符合设计要求。
扫码关注更多
第4页共5页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（5）支座及其粘结灌浆和润滑材料应符合设计要求。
记忆口诀：
进场验收查孔跨，顶面高程坡向平；
上下密贴小点3，锚深外露浆润滑。
2.7.2 城市桥梁工程质量控制要点
9.支座施工质量控制（P126）
支座在安装前应复核线位、高程及安装方向。
对先安装后填灌浆料的支座，垫石顶面应预留出足够的灌浆料层的厚度。
安装完成后，其顺桥方向的中心线应与梁顺桥方向的中心线水平投影重合或相平行，且支座应保
持水平，不得有偏斜、不均匀受力和脱空等现象。
支座锚栓应在其位置调整准确后固结，锚栓与孔之间隙必须填捣密实。
施工过程中需要在支座附近进行焊接作业时，应在支座周围采取有效的隔热措施，避免损伤支座
部件。
