《葵花宝典》管道篇-空白版
1._______________________________可用于地下水丰富、土质较差、沟槽较深、沟槽附近有
构筑物等施工区。
2.人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于___m；直槽时不应小于___m；安
装井点设备时不应小于___m；
3.给排水机械开挖时槽底预留___________m土层，由人工开挖至设计高程，整平；供热管道
和燃气管道预留不少于___________m
4.沟槽支撑与支护一般要求 通读
②支撑应随着挖土及时安装。

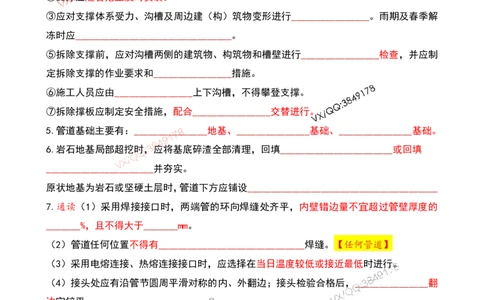

③应对支撑体系受力、沟槽及周边建（构）筑物变形进行________________。雨期及春季解
冻时应________________________________。
⑤拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行________________检查，并应制
定拆除支撑的作业要求和________________措施。
⑥施工人员应由________________上下沟槽，不得攀登支撑。
⑦拆除撑板应制定安全措施，配合________________交替进行。
5.管道基础主要有：_______________地基、_______________基础、_______________基础。
6.岩石地基局部超挖时，应将基底碎渣全部清理，回填_______________________或回填
______________________并夯实。
原状地基为岩石或坚硬土层时，管道下方应铺设_______________________________________
7.通读（1）采用焊接接口时，两端管的环向焊缝处齐平，内壁错边量不宜超过管壁厚度的
_______%，且不得大于_______mm。
（2）管道任何位置不得有______________________________焊缝。【任何管道】
（3）采用电熔连接、热熔连接接口时，应选择在当日温度较低或接近最低时进行。
（4）接头处应有沿管节圆周平滑对称的内、外翻边；接头检验合格后，_______________翻
边宜铲平。
（5）金属管道应按设计要求进行__________________________和________________________
工程。
8.检查井施工要点
（1）检查井应采用_______________________________结构、
________________________________结构或________________________结构。
（ 2 ） 现 浇 钢 筋 混 凝 土 （ 水 泥 混 凝 土 模 块 砌 筑 ） 检 查 井 的 混 凝 土 基 础 应 与
________________________同时浇筑，排水管道接入检查井时，管口外缘应与井内壁
文昊老师精准超押 1 / 11 市政建造师必过微信：15055115317________________________。
（3）现浇钢筋混凝土结构的井室浇筑时应同时安装________________________。
（4）道路上的井室应使用________________________井盖。
9.雨水口施工要点：
（1）道路下的雨水口与雨水支、连管应_______________________________________________
基础。
（2）坐落于道路基层内的雨水支、连管应作强度等级_______________的混凝土全包封，且
包封混凝土达到_______________%设计强度后，方可进行上部基层、面层施工。

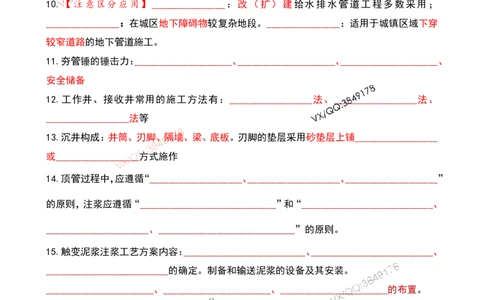

10.【注意区分应用】_______________：改（扩）建给水排水管道工程多数采用；
_______________：在城区地下障碍物较复杂地段。_______________：适用于城镇区域下穿
较窄道路的地下管道施工。
11.夯管锤的锤击力：____________________、____________________、____________________、
安全储备
12.工作井、接收井常用的施工方法有：_________________法、_________________法、
_________________法等
13.沉井构成：井筒、刃脚、隔墙、梁、底板。刃脚的垫层采用砂垫层上铺_________________
或_________________方式施作
14.顶管过程中，应遵循“___________________、___________________、___________________”
的原则，注浆应遵循“____________________________”和“___________________________、
_____________________、____________________________”的原则。
15.触变泥浆注浆工艺方案内容：_________________________、_________________________、
_________________________的确定。制备和输送泥浆的设备及其安装。
______________________、______________________、______________________的布置。
施工中应对触变泥浆的________________________________________________________进行
检测。
顶管机尾部同步注浆宜选择黏度较___________、失水量___________、稳定性_________的材
料；补浆的材料宜黏滞___________、流动性___________。
文昊老师精准超押 2 / 11 市政建造师必过微信：1505511531716.顶管法施工其他要点：
① 采用沉井作为工作井结构时，应先拆除洞圈_______侧的临时封门，再拆除井壁_______
侧的封板。
② 在不稳定土层中顶管时，封门拆除后应将顶管机______________顶入土层。
③ 顶进钢管时，为增强顶管机的____________________________，宜采用多铰接式顶管机或
在顶管机尾部增设________________________________________。

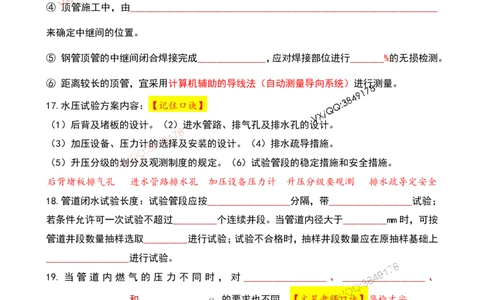

④ 顶管施工中，由_______________________________________________________________
来确定中继间的位置。
⑤ 钢管顶管的中继间闭合焊接完成______________，应对焊接部位进行_______%的无损检测。
⑥ 距离较长的顶管，宜采用计算机辅助的导线法（自动测量导向系统）进行测量。
17.水压试验方案内容：【记住口诀】
（1）后背及堵板的设计。（2）进水管路、排气孔及排水孔的设计。
（3）加压设备、压力计的选择及安装的设计。（4）排水疏导措施。
（5）升压分级的划分及观测制度的规定。（6）试验管段的稳定措施和安全措施。
后背堵板排气孔 进水管路排水孔 加压设备压力计 升压分级要观测 排水疏导定安全
18.管道闭水试验长度：试验管段应按_________________分隔，带_________________试验；
若条件允许可一次试验不超过_________个连续井段。当管道内径大于_________mm时，可按
管道井段数量抽样选取_________进行试验；试验不合格时，抽样井段数量应在原抽样基础上
_________________进行试验。
19. 当 管 道 内 燃 气 的 压 力 不 同 时 ， 对 _________________ 、 _________________ 、
_________________和_________________的要求也不同。【文昊老师口诀】孕检才安
20.一般____________________燃气管道构成大城市输配管网系统的外环网。___________燃
气管道也是给大城市供气的主动脉。 高压A有时也构成外环网。中压 B 和中压 A 管道必须
经过_________________、_________________
21.燃气管道穿越构建筑物
（1）地下燃气管道不得从建筑物和___________________________的下面穿越。
（2）地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。
（3）地下燃气管道不应在排水管、供水管渠、热力管沟、电缆沟、交通隧道、地下人行道等
内敷设。当确需穿过时，应采取有效的防护措施。
文昊老师精准超押 3 / 11 市政建造师必过微信：1505511531722.地下燃气管道埋设的最小覆土厚度（路面至管顶）：
埋设在车行道下时，最小直埋深度不应小于________m；人行道及田地下的最小直埋深度不应
小于 ________m。
23.水平定向钻施工中：钢管焊接后应进行____________________和____________________，
并进行____________处理。PE管热熔焊接翻边宽度值不应超过平均值的±________mm并应经
外观检验合格。
24.水平定向钻导向钻头。 会选择：如 砂性土选用什么钻头？

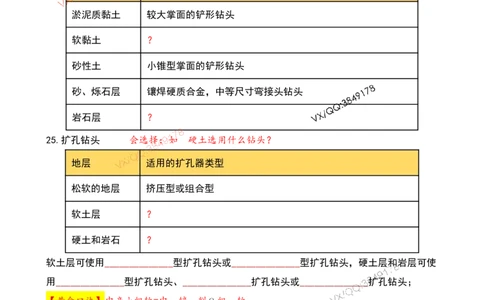

地层类别 适用的导向钻头类型
淤泥质黏土 较大掌面的铲形钻头
软黏土 ？
砂性土 小锥型掌面的铲形钻头
砂、烁石层 镶焊硬质合金，中等尺寸弯接头钻头
岩石层 ？
25.扩孔钻头 会选择：如 硬土选用什么钻头？
地层 适用的扩孔器类型
松软的地层 挤压型或组合型
软土层 ？
硬土和岩石 ？
软土层可使用______________型扩孔钻头或______________型扩孔钻头，硬土层和岩层可使
用______________型扩孔钻头、______________扩孔钻头或______________扩孔钻头；
【黄金口诀】中产小组软=中 铲 削 组 软
26.定向钻管道发送装置可采用____________________、____________________发送道等形式；
27.在回拖后，应随同管道系统再次进行____________________试验。
28.夯管法一般要求
（1）夯进的管道应为____________________，一般作为钢套管使用。
（2）夯管长度一般不超过 ____________________m。
（3）穿越城市道路时，夯管覆土不小于 ____________倍管径，且不得小于____________m。
文昊老师精准超押 4 / 11 市政建造师必过微信：15055115317（4）管靴宜采用_______________的方式制作。
（5）夯进中严格控制_________________________、_________________________。
（6）夯进结束后应进行_________________________测量。
29.聚乙烯管道具有重量_________、耐_________、阻力_________、节约能源、安装方便、
造价_________等优点，另外一个优点是__________________，可做深沟熔接，使用范围
_________、易_________、承压能力_________、抗破坏能力_________等缺点。
____________________室外明设的输配管道。【注意优缺点】
30.聚乙烯燃气管道安装
（1）_________________________________原则
（2）管材存放时间超过________年、密封包装的管件存放时间超过________年，应对其抽样
检验。
（3）当直管采用三角形式堆放或两侧加支撑保护的矩形堆放时，堆放高度不宜超过________m；
当直管采用分层货架存放时，每层货架高度不宜超过________m，堆放总高度不宜超过
________m。
（4）连接方式选择
1 与金属材质连接，用____________________连接或____________________连接。
2 钢塑转换接头钢管端与钢管焊接时，在钢塑过渡段应采取________措施。钢塑转换接
头连接后应对接头进行______________处理，
3 不同____________________、熔体质量流动速率差值_____________0.5g/1Omin（190℃，
5kg）、不同____________________的聚乙烯燃气管道连接时，应采用电熔连接。
4 公称直径小于________mm的或壁厚小于________mm的聚乙烯管材、管件和阀门，应采
用电熔连接。
5 法兰连接宜设________________。
31.要求介质单向流通的阀门有：_______________阀、_______________阀、_______________
阀、________________阀。
32.明杆闸阀不要安装在________，以防腐蚀。减压阀要求直立地安装在水平管道上，不得倾
斜；安全阀也应________安装。大型阀门起吊，绳子不能拴在手轮、阀杆或转动机构上；
33.法兰或螺纹连接的阀门应在________________状态下安装，以防杂质进入阀体腔内；
焊接阀门应在________________状态下安装，以防受热变形。【防止张冠李戴】
燃气管道阀门安装前应做_________________和____________________试验，合格后方可
安装。
文昊老师精准超押 5 / 11 市政建造师必过微信：1505511531734.补偿器通常安装在________________上。补偿器常安装在阀门的________侧 （按气流方
向），利用其伸缩性能，方便阀门的拆卸和检修。
35.绝缘接头与绝缘法兰作用：__________________，____________________，
__________________。
绝缘接头包括绝缘填料，是__________________型阴极保护装置；绝缘法兰是
__________________型阴极保护装置。【注意区分】
不应安装在常年积水或管道走向的低洼处。宜设置在进、出场站紧急关断阀（ESD 阀）组
________。
焊接后的绝缘接头、绝缘法兰与管线应按管线补口要求进行________________。
36.管道吹扫按先_____________管后_____________管的顺序进行吹扫。气体吹扫每次吹扫钢
质管道长度不宜大于_____________m，聚乙烯管道每次吹扫长度不宜大于_____________m。
吹扫压力不应大于_____________MPa；当采用 PE80、SDR17 系列的聚乙烯管材时，吹扫压力
不应大于0.2MPa。气体流速宜大于_____________m/s，且不应大于_____________m/s，当目
测吹扫排气无烟尘时，应在排气口设置白布或涂白漆的木靶板检验，_____________min内靶
上无铁锈、尘土、水或其他杂物可判定为合格。
37.供热管道的分类：架空敷设；管沟敷设：通行、半通行、不通行；直埋敷设
38.热力管道常用不开槽法的有_____________________________________________________。
39.____________________所用阀门、与____________________直接相连通的阀门，
____________________和____________________处起关闭、保护作用的阀门及其他重要阀门，
应进行强度和严密性试验，合格后方可使用。
40.供热管道应采用________________钢管、___________________________钢管。管道的连
接应采用____________，管道与设备、阀门等连接______采用焊接，当设备、阀门需要拆卸
时，应采用____________连接。
41.采用偏心异径管（大小头）时，蒸汽管道的变径应________________________安装在水平
管路上，以便于排出管内冷凝水；热水管道变径应________________________安装在水平管
路上，以利于排出管内空气。
42.（1）焊口________________置于建（构）筑物等的墙壁中。套管与管道之间的空隙应用
____________材料填塞。当穿墙时，套管的两侧与墙面的距离应大于______mm；当穿楼板时，
套管高出楼板面的距离应大于______mm。
（2）对接管口时，应在距接口两端各200mm处检查管道______________，允许偏差为______mm，
在所对接管道的全长范围内，最大偏差值不应超过______mm。
文昊老师精准超押 6 / 11 市政建造师必过微信：1505511531743.支架处管道不得有环向焊缝，固定支架____________与管道直接焊接固定。固定支架处的
固定卡板，只允许与____________焊接，____________与固定支架结构焊接。
管道支架支承面的标高可采用加设金属垫板的方式进行调整，垫板不得大于____层，____的
宜放在下面，垫板应与预埋铁件或钢结构进行焊接，不得加于管道和支座之间。【能判断正
误】
直埋供热管道的折点处应按设计的位置和要求设置钢筋混凝土固定墩，以保证管道系统的
____________________________。
44.__________________支架：一般设置在补偿器、阀门两侧或其他只允许管道有轴向移动的
地方。
45.支、吊架安装主控项目：____________________________。
活动支架的________________、________________及________________应符合设计要求。
46.有__________________补偿器的管段，补偿器安装前，管道和固定支架不得进行固定。
有__________________型、_________________型补偿器的管段应与管道同时进行安装及固定。
无热偏移管道的支架、吊杆应______安装。有热位移管道的吊架、吊杆应向热膨胀的______
方向偏移。
47.【注意多选，找共性：例如占地小，阻力小有哪些？】
48.补偿器要点：
（1）有补偿器装置的管段，补偿器安装前，管道和固定支架之间不得进行固定。
补偿器的临时固定装置在管道安装、试压、保温完毕后，应将____________松开。补偿器应
与管道保持______。
（2）在靠近补偿器的两端，应设置____________支架，保证运行时管道沿轴线自由伸缩。
文昊老师精准超押 7 / 11 市政建造师必过微信：15055115317（3）当安装时的环境温度低于补偿零点（_____________________________________________）
时，应对补偿器进行预拉伸。
（4）L形、Z形、方形补偿器一般在施工现场制作，制作应采用____________________________
钢管。方形补偿器水平安装时，平行臂应与_________________________相同，垂直臂应呈
__________放置。
（5）波纹管补偿器或套筒式补偿器安装时，补偿器应与管道保持同轴。__________补偿器芯
管的外露长度应大于设计规定的变形量。
（6）采用直埋补偿器时，在回填后其固定端应可靠锚固，活动端应能自由变形。
49.法兰螺栓应涂________________________________或________________等防锈油脂保护。
50.阀门类型及特点
（1）闸阀：用于一般汽、水管路作 或 操作的阀门（不能进行
流量调节）。可分为 式和 式。闸阀的特点是安装长度小，无方向性；
全开启时介质流动阻力小；密封性能好；加工较为复杂，密封面磨损后不易修理。当管径 DN
＞50mm 时宜选用闸阀。
（2）截止阀：主要用来切断介质通路，也可调节流量和压力（类似水龙头）。
截止阀可分 式、 式、 式。 直通式适用于直线管路，便
于操作，但阀门流阻较大；直角式用于管路转弯处；直流式流阻很小，与闸阀接近，但因阀
杆倾斜，不便操作。截止阀的特点是制造简单、价格较低、调节性能好；安装长度大，流阻
较大；密封性较闸阀差，密封面易磨损，但维修容易；安装时应注意方向性，即 ，
不得装反。
（3）柱塞阀：用于密封要求 的地方，使用在水、蒸汽等介质上。特点是密
封性好，结构紧凑，启门灵活，寿命长，维修方便；但价格相对较高。
（4）止回阀：利用本身结构和阀前阀后介质的压力差来自动启闭的阀门，用来防
止 。按结构可分为 式和 式，
前者适用于 口径水平管道，后者适用于 口径水平或垂直管道。
止回阀常设在水泵的出口、疏水器的出口管道以及其他不允许流体反向流动的地方。
（5）蝶阀：主要用于 介质管路或设备上进行全开全闭操作。
按传动方式可分为 动、 动、 动和
动。蝶阀的特点是体积小，结构简单，启闭方便、迅速且较省力，密封可靠，调节性能好。
（6）球阀：用于管路的 切断。主要特点是流体阻力小，启闭迅速，结构
简单，密封性能好。球阀适用于 （不大于 150℃）、 及
的介质以及要求开关迅速的管道部位。
文昊老师精准超押 8 / 11 市政建造师必过微信：15055115317（7）安全阀：分为 式、 式、 式。安全阀适用
于锅炉房管道以及不同压力级别管道系统中的 。
（8）减压阀：主要用于 管路，靠开启阀孔的大小对介质进行节流从而达
到减压目的，它能以自力作用将阀后的压力维持在一定范围内。
减压阀可分为 式、 式、 式、
式。
（9）疏水阀：常用的疏水阀有 式、 式及
式等几种。
安回减止单向流，自下而上要截止，
强力密封柱塞阀，经常漏水截止阀，
启闭迅速柱蝶球，快速切断滚他球，
减压疏水蒸汽要，全开全闭拉蝶闸，
流体阻力小闸球，自动止回在出口。
51.供热站安装要点
（1）供热站房设备间的门应向 开。当热水热力站站房长度大于 m 时应
设两个出口，热力网设计水温小于 ℃时可只设一个出口。蒸汽热力站不论站房尺
寸如何，都应设置两个出口。
（3）管道及设备安装前，土建施工单位、工艺安装单位及监理单位应对预埋吊点的数量及位
置，设备基础位置、表面质量、几何尺寸、标高及混凝土质量，预留孔洞的 、
及 等共同复核检查，并办理书面交验手续。
（5）灌注地脚螺栓用的细石混凝土（ 或水泥砂浆 ）应比基础混凝土的强度等级提高一级；
拧紧地脚螺栓时，灌注的混凝土应达到设计强度 ％以上。
（7）钢管焊接应严格执行 和 技术参数，焊接人
员应持证上岗，并经现场考试合格方可作业。
（9）泵的吸入管道和输出管道应有 的支架。管道与泵连接后，不应在其
上进行焊接和气割。
（10）蒸汽管道和设备上的安全阀应有通向室外的 ，热水管道和设备上
的安全阀应有接到安全地点的排水管。在排汽管和排水管上不得装设 。
（12）当换热站及有水处理设备的泵站启动时应先运行水处理设备。泵在额定工况下连续试
运转时间不应少于 h。
文昊老师精准超押 9 / 11 市政建造师必过微信：1505511531752.【注意清洗方式的选用】供热的供水和回水管道及给水和凝结水的管道，必须用
________________冲洗。
当采用人工清洗时，管道的公称直径应大于或等于________________；蒸汽管道应采用
________________吹洗。
冲洗进水管的截面积不得小于被冲洗管截面积的______%，排水管截面积不得_______于进水
管截面积。
53.清洗前，应将系统内的减压器、疏水器、流量计和流量孔板（或喷嘴）、滤网、温度计的
插入管、调节阀芯和止回阀芯等拆下并妥善存放，待清洗结束后方可复装。
二级管网应________进行冲洗。管内的平均流速不应低于________m/s。
蒸汽吹洗：先缓慢升温进行________，吹洗次数应为________次，每次的间隔时间宜为
________-________min。吹洗压力不应大于管道工作压力的___________%
54.试运行在________________工程验收合格，完成________________________并且
________________已具备供热条件后进行。连续运行________h。试运行中重点检查
________________的工作状况。
55.管道回填时间宜在一昼夜中气温________________时段，从管道两侧同时回填，同时夯实。
基础底面的高程不同时，应先回填基础较________________的沟槽；
56.（1）城市管道施工应采用________________________式施工方式。
（2）沿车行道、人行道施工时，应在管沟沿线设置________________，并应设置明显的
________________。在施工路段沿线，应设置________________。
（3）在距直埋缆线_______m范围内和距各类管道________m范围内，应人工开挖，不得机械
开挖。
（4）合槽施工开挖土方时，应________________________。
57.土石方与基础主要控制项目：沟槽边坡稳定，不得有滑坡、塌方等现象；
________________________________满足设计要求；地基处理时________________________、
________________满足设计要求。【或考案例】
58.沟槽回填主要控制项目：________________________；柔性管道的
________________________________；有功能性试验要求的管道，试验合格；回填土
________________________________。【或考案例】
59.顶管顶进距离大于300m时应采用________________________等测量控制技术。
文昊老师精准超押 10 / 11 市政建造师必过微信：1505511531760.雨期施工：宜先________游后________游安排施工，应缩短开槽长度，快速施工；
沟槽与既有排水沟、排水管交叉时，应采取加固或设置________________、________________
等导流措施。
管道敷设完成后应及时进行检查井施工
61.每次收工时，敞口管端应________________________。
文昊老师精准超押 11 / 11 市政建造师必过微信：15055115317
