P173～180 2.6 通信管道工程施工技术
章节目录 2024 2023 2022 2021 2020 2019
通信管道
4 1 1
施工技术
人（手）孔与通
10
道施工技术
P173～178 2.6.1 通信管道施工技术
通信管道按照其在通信管网中所处的位置和用途不同，可以分为进局管道、主干管
道、中继管道、分支管道和用户管道5类。

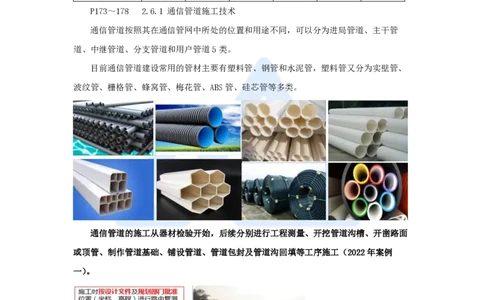

目前通信管道建设常用的管材主要有塑料管、钢管和水泥管，塑料管又分为实壁管、
波纹管、栅格管、蜂窝管、梅花管、ABS管、硅芯管等多类。
通信管道的施工从器材检验开始，后续分别进行工程测量、开挖管道沟槽、开凿路面
或顶管、制作管道基础、铺设管道、管道包封及管道沟回填等工序施工（2022年案例
一）。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

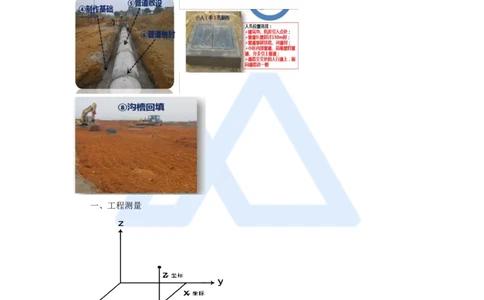

一、工程测量
一、工程测量
（1）直线管道自人（手）孔中心3m～5m处开始，沿管线每隔20m～25m设一桩
（板），弯管道的桩（板）应加密设置。
（2）桩点设置应牢固，顶部宜与地面平齐。
临时水准点的两点的间距不应大于150m；
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
水平桩错位或丢失时，应及时校测并补设桩点。
土方开挖后，不需移改的地下设施及已移改完毕的地下设施，应测量其顶部（底部）
的高程、宽度等及与临近人（手）孔和通信管道（通道）的相对位置、垂直间距、水平间
距，并注明其类别、规格，做好记录。

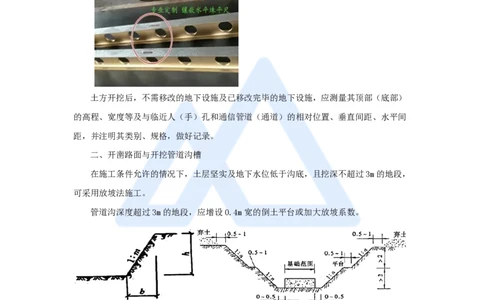

二、开凿路面与开挖管道沟槽
在施工条件允许的情况下，土层坚实及地下水位低于沟底，且挖深不超过3m的地段，
可采用放坡法施工。
管道沟深度超过3m的地段，应增设0.4m宽的倒土平台或加大放坡系数。
开挖管道沟时，遇到下列地段，应支撑护土板：
（1）横穿车行道的管道沟；
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（2）松软的回填土，以及瓦砾、砂土、级配砂石层等地段；
（3）沟的土质松软，且其深度低于地下水位的地段；
（4）施工现场条件所限无法采用放坡法施工而需要支撑护土板的地段；
（5）与其他管线平行较长，且相距较近的地段；
（6）施工图设计标明需要支撑护土板的地段。
在有积水地段挖掘管道沟时，应将水排放后再进行挖掘作业。
当挖深超过设计标高100mm时，应填铺灰土或级配砂石并夯实。

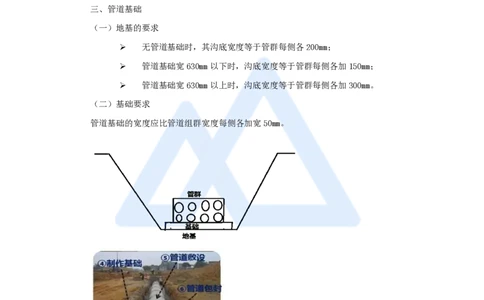

三、管道基础
（一）地基的要求
➢ 无管道基础时，其沟底宽度等于管群每侧各200mm；
➢ 管道基础宽630mm以下时，沟底宽度等于管群每侧各加150mm；
➢ 管道基础宽630mm以上时，沟底宽度等于管群每侧各加300mm。
（二）基础要求
管道基础的宽度应比管道组群宽度每侧各加宽50mm。
不同标号的水泥不得混用；
初凝后的混凝土在炎热夏季和严寒冬季要盖草帘，防晒和防冻；
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
水泥管道：
1）土质为硬土的地段，管道沟底应夯实，做混凝土基础；
2）土质为松软不稳定的地段，管道沟底应做钢筋混凝土基础；
塑料管道：
1）土质为硬土的地段，管道沟底应夯实，回填50mm细砂或细土；
2）土质较松软的地段，管道沟底应做混凝土基础，基础上回填50mm细砂或细土；
3）土质松软不稳定地段，管道沟底应做钢筋混凝土基础，基础上应回填50mm细砂或
细土，必要时还应对管道进行混凝土包封；
4）土质为岩石、砾石、冻土地段，管道沟底应回填200mm细砂或细土。
5）塑料管道基础进入人（手）孔时，在墙体上的搭接长度不应小于140mm；
6）管道进入人孔或建筑物时，靠近人孔或建筑物侧应做不小于2m长的钢筋混凝土基
础和包封。
四、铺设管道
（一）一般规定
坡度宜为3‰～5‰，不得小于2.5‰。
进入人（手）孔前2m范围内，多孔管之间应留40~50mm空隙，单孔实壁管之间应留
15~20mm空隙，所有空隙应分层填实。设计有要求时，管群上方300mm 处应加警示标志。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
管道在人孔、通道内，管顶距上覆或无上覆的手孔盖板底面不应小于300mm，管底距
基础面不应小于400mm；
人（手）孔内不同方向管道相对位置（标高）宜接近，相对管孔的高差不宜大千
500mm。
对于不适宜开挖路面的地下管道，可采用水平定向钻或其他非开挖方式铺设。
（一）水泥管道
水泥管道的段长不宜超过150m。
管群的组合断面宜以6孔管块为单元组合。
管群的两层管及两行管的接续缝应错开，错开二分之一管长；管块之间应采用抹浆法
进行接续。
水泥管道进入人孔窗口处应使用整根水泥管。弯管道的曲率半径不宜小于36m。
铺设水泥管道时，应在每个管块的对角管孔用两根拉棒试通管孔，其拉棒外径应为管
孔标称孔径的95％。
（三）塑料管道的铺设规定
1. 管道的选材
城区管道应选择塑料管，郊区和野外的长途光缆管道应选用硅芯管。
（2）正常温度选用PVC-U塑料管，高寒用HDPE塑料管；
（3）在鼠害、白蚁地区，选用具有防护能力的塑料管；
（4）采用定向钻孔方式铺设管道时，用HDPE塑料管；
（5）非埋设地段使用的塑料管，应采取防老化和防机械损伤等保护措施。
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2. 管道的铺设要求
塑料管铺管及接续时，施工环境温度不宜低于-5℃。管道的段长应按相邻两个人孔中
心点的间距而定，
在直线路由上，塑料管道的段长不宜超过200m，弯曲管道的段长不应大于150m；
高等级公路上的通信管道、长途光缆硅芯管道的段长均不应超过1000m。
管道的组群应符合下列规定：
（1）管群组成矩形，横向排列管孔数宜为偶数；
（2）管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上
边和内侧；
（3）多孔管组成管群，宜选用栅格管、蜂窝管或梅花管；
（6）栅格管、波纹管、硅芯管组成的管群应间隔3m左右用专用带捆绑一次，蜂窝管
或梅花管宜用支架分层排列整齐；
（7）塑料管群小于两层时应整体绑扎，大于两层时应相邻两层为一组绑扎后再整体绑
扎。
管道铺设应符合下列规定：
（1）塑料管应人工传递放入沟内，不得翻滚入沟或用绳索穿入孔内吊放。
（2）塑料管的标志面应在上方。
（5）管道与铁道的交越角不宜小于60°，交越处距道岔、回归线的距离应大于3m。
（6）除硅芯管以外，塑料管道进入人孔时，管口不应凸出人孔内壁，应终止在距墙体
内侧100mm处，管口做成喇叭口。硅芯管端口在人孔内的余留长度不应少于400mm。
（8）塑料管道的弯曲半径不应小于10m，弯管道中心夹角应最大化，同一段管道不应
有“S”形弯曲或弯曲部分的中心夹角小于90°的“U”形弯。
7
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
3. 塑料管的接续规定
（1）塑料管接头之间错开距离不宜小于300mm。
（3）承插口的内外壁应均匀涂刷最小粘度为500MPa·s的专用中性胶合粘剂。
（4）单孔波纹塑料管的接续宜选用承插弹性密封圈连接。
（5）硅芯管接头应采用专用标准接头件。
（四）钢管管道
钢管管道用于过路、过桥、光缆引上、管道埋深不足，过路处采用天然地基。
钢管接口位置应错开，接续处应采用套管式焊接，套管长度不应小于300mm，两根钢
管应分别插入套管长度的三分之一以上，套管应做防腐处理。
使用有缝管时，将管缝置于上方。
8
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
五、管道包封
管道埋深不足的地段、弯曲管道的接头处、塑料管道靠近建筑物或人（手）孔处、因
土质松软不稳定而有必要做混凝土包封的地段，均应进行混凝土包封。
管道包封时，管道基础宽度应为管群宽度两侧各加包封厚度，基础包封宽度和厚度不
应有负偏差。塑料管道弯曲部分的接头应做局部包封，包封长度不宜小于500mm。混凝土
包封的厚度宜为80~100mm，钢筋混凝土基础和包封厚度宜为100mm。
塑料管道基础进入建筑物或人（手）孔时，管道在靠近建筑物或人（手）孔处应做不
小千2m长的钢筋混凝土基础和包封，钢筋混凝土基础和混凝土包封的钢筋搭在窗口墙上的
长度不应小千100mm。
六、管道沟回填
回填应在管道施工内容按顺序完成，并经24h养护和隐蔽工程检验合格后进行。回填
土符合规定：
（1）在管道两侧和顶部300mm范围内，应采用细砂或过筛细土回填，不应含有直径大
9
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
于50mm砾石、碎砖等坚硬物；
（2）管道两侧应同时进行回填并分层夯实，每层回填土厚度应为150mm；
（3）管道顶部300mm以上回填应分层夯实，每层回填土厚度应为300mm。
对于挖明沟穿越道路的管道沟回填，在市内主干道路的回填土应夯实后，与路面平
齐；
市内一般道路的回填土应夯实后，高出路面 50mm～100mm。
在郊区土地上的回填土，可高出地表150mm～200mm。
P178～180 2.6.2 人（手）孔、通道施工技术
人孔按用途又分为斜通型、三通型、四通型人孔以及局前人孔、手孔等。
人孔、通道的结构分为基础、墙体、上覆、口腔等。
人孔应设置在光（电）缆分支点、光（电）缆引上汇接点、坡度较大的管线拐弯处、
道路交叉路口、拟建地下引入线路的建筑物旁。
不应设置在建筑物进出通道、货物堆场和低洼积水处、地基不稳定处。
交叉路口的人孔宜选择在人行道或绿化地带上。
通信管道穿越铁道、较宽的道路或河流时，应在其两侧设置人孔。
通道应建设在：新建大容量通信局（站）的出局（站）段；管道穿越城市主干街道、
高速公路、铁道等今后不易进行管道扩建，且管道容量大的地段。
10
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
二、人（手）孔、通道的工程测量及坑（沟）开挖
不需支撑护土板的人孔坑，其坑的平面形状应与人孔形状基本相同，坑的侧壁与人孔
外壁的外侧间距不应小于0.4m。
需支撑护土板的人孔坑应挖成矩形，人孔坑的长边与人孔壁长边的外侧间距不应小于
0.3m，宽不应小于0.4m。
三、人（手）孔、通道的地基和基础
在浇筑混凝土基础时，应在积水罐安装坑内嵌装好积水罐，并从基础的四周向积水罐
做20mm泛水。
四、墙体
管道窗口宽度大于600mm时，或使用承重易形变的管材时，其窗口外应按设计要求加
装过梁或窗套。
11
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
五、上覆、通道盖板及口腔
口腔高度应不小于200mm。
六、附件（2022年案例一）
主要有支架穿钉、支架及托板、拉力（拉缆）环、积水罐、口圈及井盖等。
1. 支架穿钉的预埋规定
（1）穿钉应与墙体垂直，安装牢固；
（2）上、下穿钉应在同一垂直线上；
（4）穿钉露出墙面的长度应为50mm～70mm。
12
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2. 拉力环的预埋规定
（1）与对面管道底保持200mm以上的间距；
（2）露出墙面部分应为80mm～100mm。
3. 口圈及井盖的安装规定：
（2）自口圈外缘应向地表做相应的泛水。
（3）口圈应按车行道、人行道等不同场合安装相应规格的口圈，允许人行道上采用车
行道的口圈。
人孔盖可应有（口诀：移花盗落声）防盗、防滑、防跌落、防位移、防噪声等措施，
井盖上应有明显的用途及产权标志。
13
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
七、回填
人（手）孔的回填应每回填300mm应夯实一次，回填土不得高出人（手）孔口圈的高
程。
1.（2022年案例一）某施工单位承接了一传输系统工程，包括2km新建管道工程，某
新建管道人手孔施工示意图如下，新建管道管道部分施工单位按施工工序从器材检验开始
实施。
【问题】
1）人手孔中A、B、C、D、E部位分别代表什么？
2）请补全新建管道施工顺序。
【答案】
1）外井盖、上覆、支架、托板、积水罐。
2）工程测量、开挖管道沟槽、开凿路面或顶管、制作管道基础、铺设管道、管道包
封、管道沟回填。
14
www.haixue.com
