一、单项选择题(共 20题，每题1分，每题的备选项中，只有1个最符合题意)
1.下列铸铁材料中，按碳在铸铁中的存在形式不同分类的是()。
A.普通铸铁
B.白口铸铁
C.可锻铸铁
D.球墨铸铁
【答案】B
【解析】根据碳在铸铁中存在形式的不同，铸铁可分为：白口铸铁、灰口铸铁和麻口铸铁
（2024版教材）
根据铸铁中断口形式不同的分类：① 白口铸铁、② 灰口铸铁、③ 麻口铸铁。
根据铸铁中石墨形态不同的分类：① 普通灰铸铁、② 可锻铸铁、③ 球墨铸铁、④ 蠕墨铸
铁。（2025版教材）

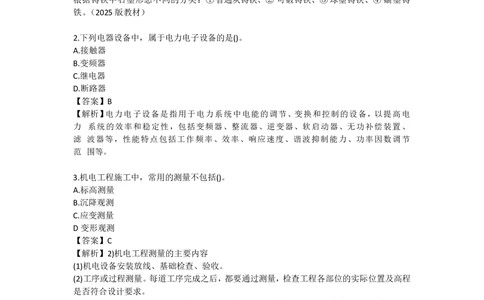

2.下列电器设备中，属于电力电子设备的是()。
A.接触器
B.变频器
C.继电器
D.断路器
【答案】B
【解析】电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，以提高电
力 系统的效率和稳定性，包括变频器、整流器、逆变器、软启动器、无功补偿装置、
滤 波器等，性能特点包括工作频率、效率、响应速度、谐波抑制能力、功率因数调节
范 围等。
3.机电工程施工中，常用的测量不包括()。
A.标高测量
B.沉降观测
C.应变测量
D变形观测
【答案】C
【解析】2)机电工程测量的主要内容
(1)机电设备安装放线、基础检查、验收。
(2)工序或过程测量。每道工序完成之后，都要通过测量，检查工程各部位的实际位置及高程
是否符合设计要求。
(3)变形观测。测定已安装设备在平面和高程方面产生的位移和沉降，收集整理 各种变化资
料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
4.在一定工况下制定吊装技术方案时，不需要考虑起重机的参数是()。
A.额定起重量
B.起升高度
C.吊索具重量
D.起升速度
【答案】D【解析】起重机选用的基本参数主要有：吊装载荷、额定起重量、最大幅度、最大起升高
度等，这些参数是制定吊装技术方案的重要依据。
5.下列焊接方法中，不属于压力焊方法的是()。
A.摩擦焊
B.扩散焊
C.高频焊
D.电渣焊
【答案】D
【解析】压力焊可以分为爆炸焊、冷压焊、摩擦焊、扩散焊、超声波焊、高频焊以及电
阻焊等。

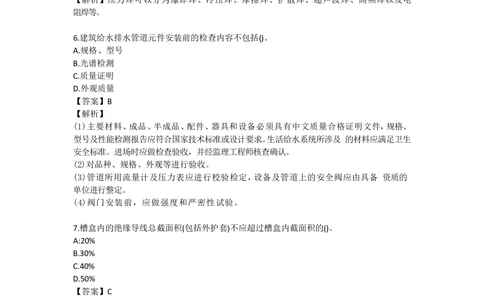

6.建筑给水排水管道元件安装前的检查内容不包括()。
A.规格、型号
B.光谱检测
C.质量证明
D.外观质量
【答案】B
【解析】
(1)主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、
型号及性能检测报告应符合国家技术标准或设计要求。生活给水系统所涉及 的材料应满足卫生
安全标准。进场时应做检查验收，并经监理工程师核查确认。
(2)对品种、规格、外观等进行验收。
(3)管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备 资质的
单位进行整定。
(4)阀门安装前，应做强度和严密性试验。
7.槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的()。
A:20%
B.30%
C.40%
D.50%
【答案】C
【解析】
槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的 40%。控制
和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的
50%。
8.工作压力大于 1000Pa 的调节风阀，生产厂应提供试验报告的试验压力是()。
A.1.15 倍工作压力
B.1.25 倍工作压力
C.1.50 倍工作压力
D.2.00 倍工作压力【答案】C
【解析】
工作压力大于 1000Pa 的调节风阀，生产厂应提供在 1.5 倍工作压力下能自由 开关
的强度测试合格的证书或试验报告。
9.电动调节阀的电动执行机构和蝶阀配合工作的输出方式是()。
A.直行程
B.角行程
C.圆行程
D.线行程
【答案】B
【解析】

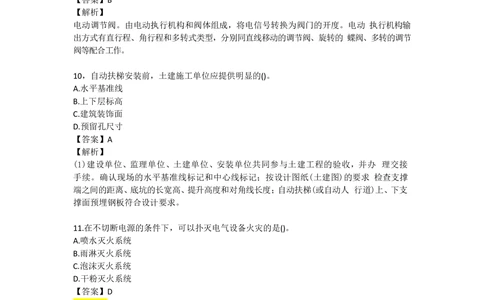

电动调节阀。由电动执行机构和阀体组成，将电信号转换为阀门的开度。电动 执行机构输
出方式有直行程、角行程和多转式类型，分别同直线移动的调节阀、旋转的 蝶阀、多转的调节
阀等配合工作。
10，自动扶梯安装前，土建施工单位应提供明显的()。
A.水平基准线
B.上下层标高
C.建筑装饰面
D.预留孔尺寸
【答案】A
【解析】
(1)建设单位、监理单位、土建单位、安装单位共同参与土建工程的验收，并办 理交接
手续。确认现场的水平基准线标记和中心线标记；按设计图纸(土建图)的要求 检查支撑
端之间的距离、底坑的长宽高、提升高度和对角线长度；自动扶梯(或自动人 行道)上、下支
撑面预埋钢板符合设计要求。
11.在不切断电源的条件下，可以扑灭电气设备火灾的是()。
A.喷水灭火系统
B.雨淋灭火系统
C.泡沫灭火系统
D.干粉灭火系统
【答案】D
【解析】
12.下列地脚螺栓中，属于T形头地脚螺栓的是()。
A.活动型地脚螺栓
B.固定型地脚螺栓
C.胀锚型地脚螺栓
D.预埋型地脚螺栓
【答案】A
【解析】
活动地脚螺栓是一种可拆卸的地脚螺栓，用于固定工作时有强烈振动和冲击的 重型机械设备。如 T 形头地脚螺栓、拧入式螺栓、对拧式螺栓等。
13.工业管道阀门安装方向的确定，是依据管道的()。
A.介质种类
B.介质流向
C.介质压力
D.介质温度
【答案】B
【解析】
阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向；检查阀门填
料，其压盖螺栓应留有调节余量。
14.电缆线路进行直流耐压试验的同时，应在高压侧测量三相()。
A.额定电流
B.空载电流
C.泄漏电流
D.试验电流
【答案】C
【解析】
在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。三相泄漏 电流最大
不对称系数一般不大于 2。对于 10kV 及以上的电缆，若泄漏电流小于 20μA 时，其三
相泄漏电流最大不对称系数不作规定。
15.在自动化仪表工程中，不能用于气动信号管道的是()。
A.不锈钢管
B.紫铜管
C.镀锌钢管
D.尼龙管
【答案】C
【解析】
气动信号管道应采用紫铜管、不锈钢管或聚乙烯管、尼龙管。
16.防腐蚀工程中，空气喷涂法施工的优点不包括()。
A.涂料利用率高
B.适用一切涂料
C.涂层光滑平整
D.涂层厚度均匀
【答案】A
【解析】
空气喷涂法是应用最广泛的一种涂装方法，几乎可适用于一切涂料品种，该方 法的最
大优点：可获得厚薄均匀、光滑平整的涂层。缺点：涂料利用率较低，对空气的污染也较严
重。
17.下列连接方式中，金属反射绝热结构的部件可采用的是()。A.咬接
B.铆接
C.粘接
D.压接
【答案】B
【解析】
利用高反射、低辐射的金属材料(如铝箔、抛光不锈钢、电镀板等)组成的绝热结 构称
为金属反射绝热结构。该类结构主要采用焊接或铆接方式施工。
18.下列计量器具中，可继续在施工现场使用的是()。
A.未做仲裁检定的计量器具
B.无检定合格印的计量器具
C.超过检定周期的计量器具
D.无检定合格证的计量器具
【答案】A
【解析】
仲裁检定：以裁决为目的的计量检定、测试活动。
19.施工现场临时用电中，不属于变更用电的是()。
A.减少约定用电容量
B.临时更换大容量变压器
C.工程暂停半年用电
D.终止工程所有施工用电
【答案】D
【解析】
对于减少合同约定的用电容量、临时更换大容量变压器、用户暂停、用户暂换、用户迁址、
用户移表、用户更名或过户、用户分户和并户、用户销户和改变用电类别等用户变更用电，同样
也应事先提出申请，并携带有关证明文件，到供电企业用电营 业场所办理手续，变更供用电合
同。
20.下列起重机中，不需实施安装监督检验的起重机是()。
A.桥式起重机
B.门式起重机
C.履带起重机
D.桅杆起重机
【答案】C
【解析】

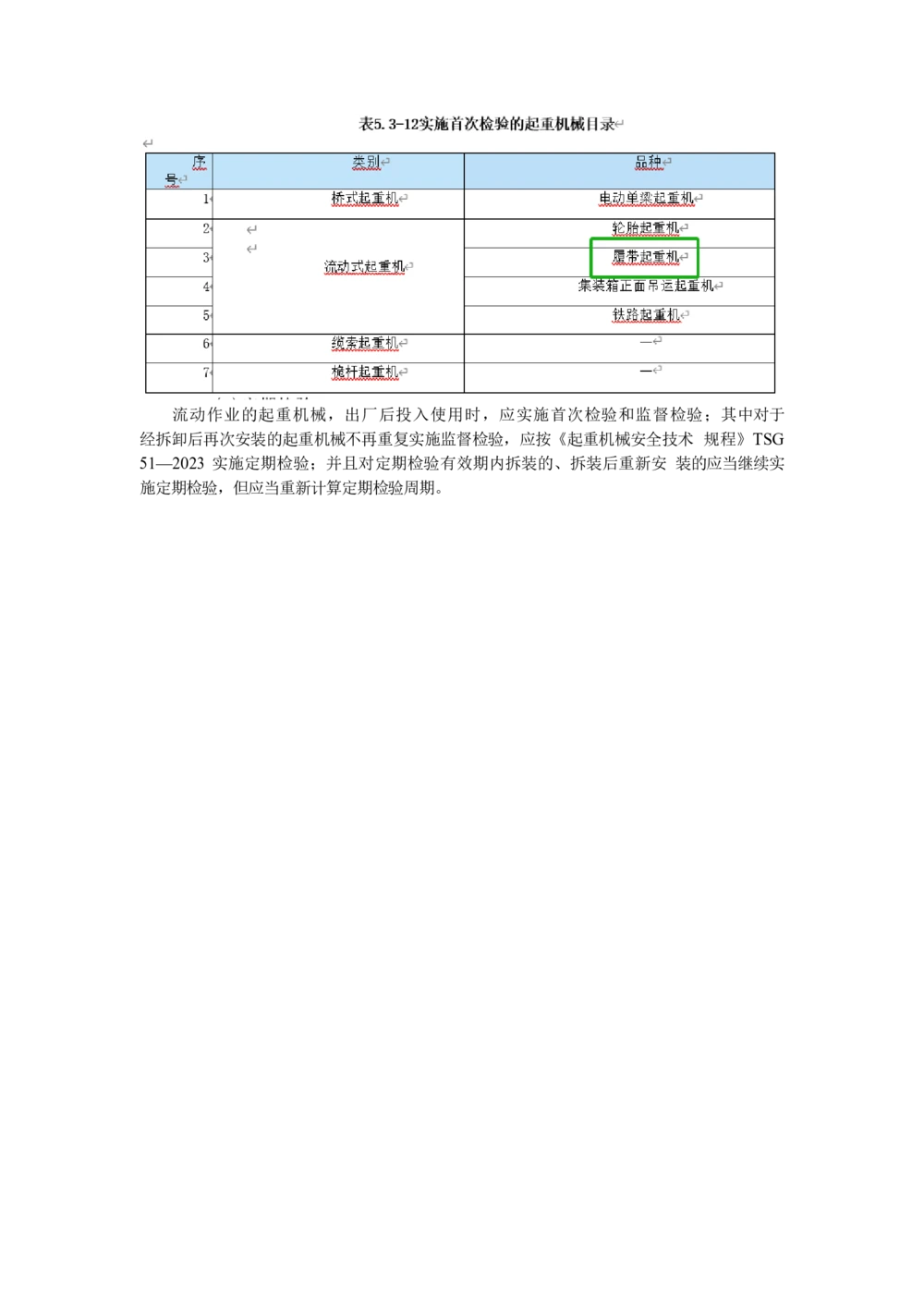

首次检验，是指对不实施安装监督检验的起重机械，在安装单位或者使用单位自检合格的
基础上，在其投入使用之前进行的第一次检验。实施首次检验的起重机械还需 按规定的定检周
期进行定期检验。流动作业的起重机械，出厂后投入使用时，应实施首次检验和监督检验；其中对于
经拆卸后再次安装的起重机械不再重复实施监督检验，应按《起重机械安全技术 规程》TSG
51—2023 实施定期检验；并且对定期检验有效期内拆装的、拆装后重新安 装的应当继续实
施定期检验，但应当重新计算定期检验周期。二、多项选择题(共10题，每题2分。每题的备选项中，有2个或2个以上符合题意，至少
有1个错项。错选，本题不得分:少选，所选的每个选项得0.5分)
21.GC1级管道的管件在使用前，采用无损检测抽样检验的方法有()。
A.渗透
B.超声
C.磁粉
D.射线
E涡流
【答案】AC
【解析】
GC1级压力管道的管材、管件在使用前采用外表面磁粉或渗透无损检测抽样检验，要求检
验批应是同炉批号、同型号和规格、同时到货。通常，导磁性材料的管材和管件采用磁粉检测，
非导磁性材料的管材和管件采用渗透检测。
22.发电机转子穿装前，应单独进行试验和试验的要求有()。
A.气密性试验
B.允许漏气量符合业主要求
C.漏气量试验
D.试验压力符合制造厂规定
E.磁通路试验
【答案】ACD
【解析】
(1)发电机转子穿装前进行单独气密性试验。
重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量
试验，试验压力和允许漏气量应符合制造厂规定。
23.下列辅助设备中，设备安装精度等级要求为I级的有()。
A.热镀机组
B.酸洗涂层机组
C.酸连轧机组
D.连续退火机组
E.热连轧地下机组
【答案】ABCD
【解析】
卷取机、开卷机设备精度等级划分为 I 、Ⅱ 级；
卷取速度大于 10m/s 划分为 I 级，如酸连轧机组、酸洗涂层机组、连续退火机组、热镀
机组、冷轧重卷横切机组等；
卷取速度小于10m/s 划分为Ⅱ级，如热连轧地下卷取机。
24.建筑机电设备运行期间，碳排放计算的范围包括()。
A.材料运输的碳排放量
B.锅炉生产的碳排放量C.暖通空调的碳排放量
D.照明系统的碳排放量
E.可再生能源的排放量
【答案】CDE
【解析】
建筑运行阶段碳排放计算范围应包括暖通空调、生活热水、照明及电梯、可再生能源、
建筑碳汇系统在建筑运行期间的碳排放量。暖通空调系统能耗应包括冷源能耗、热源能耗、输
配系统及末端空气处理设备能耗。
25.设备吊装作业时，常用的地基处理方法包括()。
A.碾压法
B.换填法
C.强夯法
D.桩基法
E.压重法
【答案】ABD
【解析】
设备吊装常用的地基处理方法有碾压法、换填法、强夯法(强夯置换法)、桩基法。
26.需要编制专项工程施工组织设计的分部分项工程具有的工程特点包括()。
A.技术难度大
B.工艺较复杂
C.施工工期紧
D.采用新工艺
E.质量要求高
【答案】ABDE
【解析】
专项工程施工组织设计：又称分部(分项)工程施工组织设计，是以分部( 分 项)工
程或专项工程为主要对象编制，对分部(分项)工程或专项工程的施工过程起指导
作用的技术经济文件。例如：施工工艺复杂、特殊的施工过程，采用新工艺或新产品
的分部(分项)工程或专项工程都需要编制专项工程施工组织设计(也称为施工
方案)。
27.承包商在实施工程合同时，索赔成立的必要条件是()。
A.对照合同已造成承包商额外支出
B.承包商已经将合同执行完毕
C.造成损失的原因不是承包商责任
D.承包商按程序提交索赔报告
E.业主在规定时间内没有提出异议
【答案】ACD
【解析】
索赔成立的前提条件,应该同时具备以下三个前提条件：
(1)与合同对照，事件已造成了承包人工程项目成本的额外支出，或直接工期损失。
(2)造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风 险责任。
(3)承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。
28.需进行施工安全风险评估的有()。
A.项目作业场所内所有的施工操作设施
B.所有进入施工作业场所的人员的活动
C.施工现场所有的生产活动和服务场所
D.从项目启动之时起至项目结束之时止
E.进入现场的所有工程实体的永久材料
【答案】ABCD
【解析】
1)项目安全风险评估的范围
施工现场的生产活动和服务场所，主要有：施工作业，设备(设施)维护保养、检验、
检测，各类材料和设备的采购，产品运输、储存、使用，承包商、供应商的活动，生活及
办公活动等。所有进入作业场所人员的活动，包括项目部成员、项目分包人、监理及项目发
包人代表和访问者的活动。
作业场所内所有的设施，包括项目自有设施、项目分包人拥有的设施、租赁的设施；
所有材料，包括构成工程实体的永久材料、临时设施用料(如模板、施工用平台板等);项
目周期内(从项目启动之时起至项目结束之时止),以上活动所涉及的危险源，均属于
项目危险源识别范围。
29.机电工程的绿色施工管理内容包括()。
A.规划管理
B.组织管理
C.评价管理
D.健康管理
E.质量管理
【答案】ABCD
【解析】
绿色施工管理包括组织管理、规划管理、实施管理、评价管理、施工人员职 业安全
健康管理五个方面。
30.机电工程中，施工材料计划编织依据的有()。
A.施工图纸
B.预算定额
C.进度计划
D.施工规范
E.施工方案
【答案】ABCE
【解析】
根据施工图纸、整体施工进度安排及安装施工预算定额进行材料计划的编制。E选项教材原文没
有(一)
背景资料
某安装公司承接一办公楼的建筑智能化工程,工程内容包括建筑设备监控系统的设备采
购、安装、调试和维保。
开工前，安装公司组织技术人员分析各建筑设备监控子系统的监控原理图及监控要求统

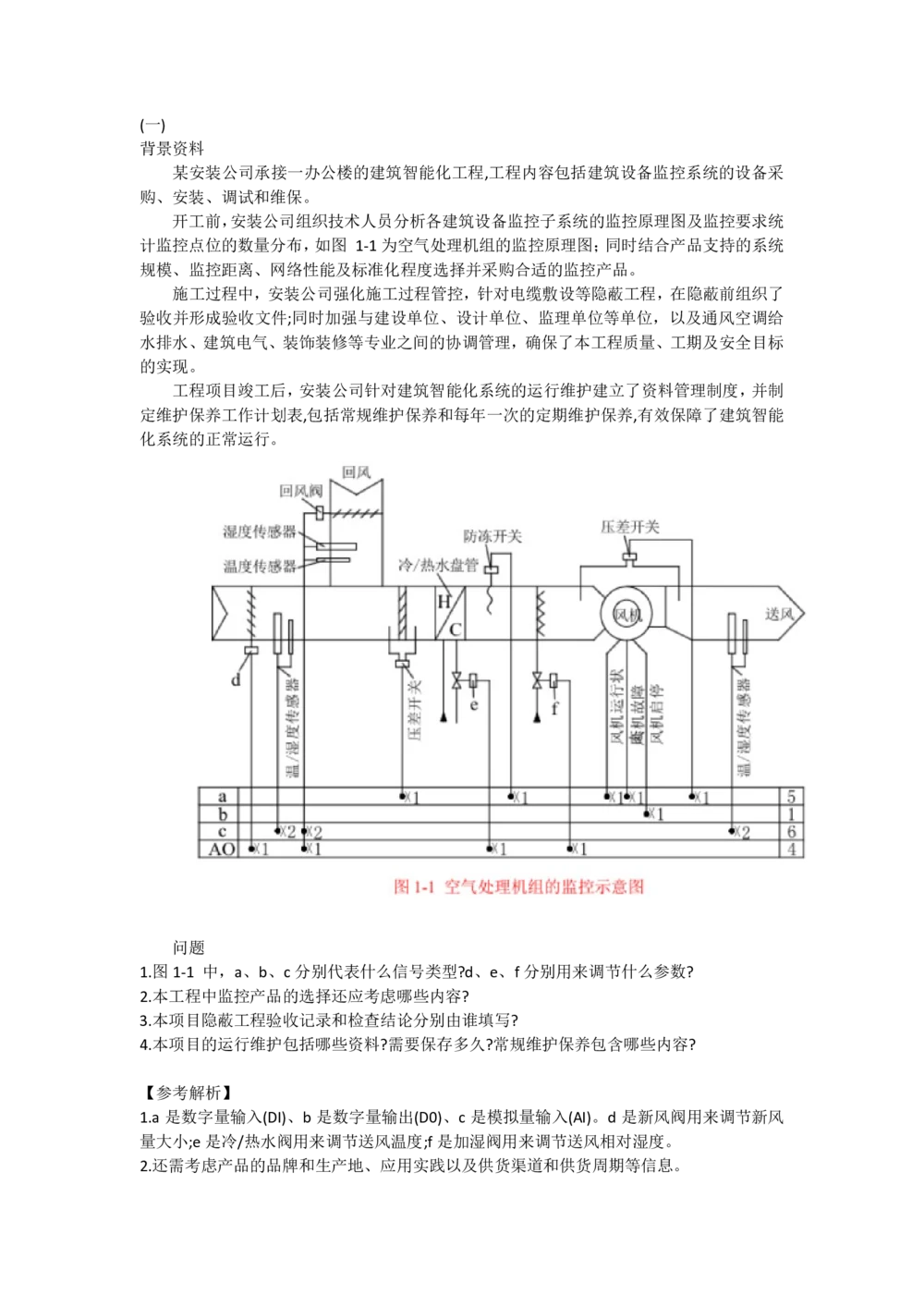

计监控点位的数量分布，如图 1-1为空气处理机组的监控原理图；同时结合产品支持的系统
规模、监控距离、网络性能及标准化程度选择并采购合适的监控产品。
施工过程中，安装公司强化施工过程管控，针对电缆敷设等隐蔽工程，在隐蔽前组织了
验收并形成验收文件;同时加强与建设单位、设计单位、监理单位等单位，以及通风空调给
水排水、建筑电气、装饰装修等专业之间的协调管理，确保了本工程质量、工期及安全目标
的实现。
工程项目竣工后，安装公司针对建筑智能化系统的运行维护建立了资料管理制度，并制
定维护保养工作计划表,包括常规维护保养和每年一次的定期维护保养,有效保障了建筑智能
化系统的正常运行。
问题
1.图1-1 中，a、b、c分别代表什么信号类型?d、e、f分别用来调节什么参数?
2.本工程中监控产品的选择还应考虑哪些内容?
3.本项目隐蔽工程验收记录和检查结论分别由谁填写?
4.本项目的运行维护包括哪些资料?需要保存多久?常规维护保养包含哪些内容?
【参考解析】
1.a 是数字量输入(DI)、b 是数字量输出(D0)、c 是模拟量输入(AI)。d 是新风阀用来调节新风
量大小;e是冷/热水阀用来调节送风温度;f是加湿阀用来调节送风相对湿度。
2.还需考虑产品的品牌和生产地、应用实践以及供货渠道和供货周期等信息。3.隐蔽工程验收记录应由安装公司填写,建设单位项目专业工程师、监理单位的监理工程师
做出检查结论。
4.运行维护资料应包含建筑电气及智能化系统的原始技术资料和动态管理资料:原始术资料
在该建筑智能化系统使用期间应长期保存:动态管理资料的保存时间不应少于5年。
常规维护保养包含系统运行效果检查、设备运行状态检查、安全检查以及日常清理工作。(二)
背景资料
某安装公司中标一工业厂房机电安装工程，合同内容有电气工程、管道工程、通风空调
工程、设备安装及配套发电工程等机电安装，合同还约定了其相应的系统性能考核。
安装公司项目部进场后，编制各分部分项工程的可行性施工方案。根据施工方案的一次
性投资总额、产值贡献率、对工程进度和费用的影响程度进行经济合理性比较，最后按最优
方式确定了施工方案。
工程某管道系统在设计温度时的试验压力为3MPa，在常温试压时，试验温度与设计温
度下的管材许用应力比值为6.5。在进行系统压力试验时的常温下临时压力试验系统(如图2-
1 所示)。
在发电机转子进行单独气密性试验时，检查转子的重点部位无泄漏，并会同有关人员进
行最后清扫，查无杂物，确认了转子机务、电气仪表安装已经完成，将转子吊装到位，用专
用工具穿装。被监理工程师发现后制止,认为工序未完成不能穿装，安装公司项目部整改后，
穿装工作完成。
安装公司按项目试运行方案进行联合试运行，合格后向建设单位递交了工程交接证书，
要求建设单位接收。建设单位认为该工程没有生产出正式产品，未达到移交条件为由，拒绝
接收。
问题
1.施工方案进行经济合理性比较时，还应考虑哪些方面?
2.图2-1 中的 A、B 点应设置在管网系统的何处位置?计算该管道系统试压时的试验压力。
3.应重点检查转子哪些部位的密封状况?发电机转子安装前应完善哪些工作?
4.工程质量接受意见栏填写的依据是什么?建设单位拒绝接收是否合理?
【参考解析】
1.施工方案进行经济合理性比较时，还应考虑资金时间价值、环境影响的程度、综合性价比。
2.图 2-1中，A压力表应在始端(第一个阀门之后)和系统最高点(排气阀、末端);B排气阀设置
在管道系统的最高点。
试验压力=3x6.5=19.5MPa。
3.重点检査滑环下导电螺钉、中心孔堵板的密封情况，消除泄漏后应再经漏气量试验。转子
安装要求在定子找正完、轴瓦检查结束后进行。4,工程质量接受意见栏填写的依据是:设计文件、合同规定的施工内容、试车情况等不合理，
理由:联动试运行主要考核联动机组或整条生产线的电气联锁，检验设备全部性能和制造、
安装质量是否符合规范和设计要求。(三)
背景资料
某施工单位中标一医药厂房钢结构工程，钢结构主要分布在生产车间、高架库、动力车
间、连廊等区域。钢结构形式主要为钢柱、钢梁、支撑、条、钢梯等，钢结构总用钢量约为
4600t。钢结构的构件主要采用Q235和Q355级钢，制作采用二氧化碳气体保护焊、手工电
弧焊等。
施工单位项目部在焊接前，根据施工图、施工方案、施工规范规定的焊缝质量检查等级
编制了钢结构焊缝检验方案，内容包括:检验批的划分、检验项目、验方法。
在施工质量检查中，监理工程师检查发现有 H 型钢存在拼接不符合安装要求的情况，
详见图3-1，项目部组织施工人员返工后达到合格要求。
为了争创省级安全文明示范工地，施工单位项目部建立了安全生产文明施工管理体系强
化内部沟通协调，确保安全文明施工目标的实现。
工程竣工后，施工单位项目部按合同要求进行竣工档案的验收与移交;编制了《工程档
案资料移交清单》，按清单查阅清点后移交，并在移交清单上签字盖章，竣工档案验收与移
交顺利完成。
问颗
1.钢结构焊缝检验方案的内容还应补充哪些内容?其审批、备案有什么要求?
2.请指出图3-1中，H型钢拼接有哪些做法不合理?正确做法是什么?
3.本工程内部沟通协调内容主要包括哪些?
4.工程竣工档案(原件)应移交哪个部门保存?竣工档案的保管期限是如何划分的?
【参考解析】
1.钢结构焊缝检验方案还应补充的内容:抽样检验的抽样方法、检验时机、检验标准。钢结构
焊缝检验方案应经项目技术负责人审批批准，报监理工程师备案。
2.图3-1中，焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距偏小，按照规范不应小于200mm。
腹板拼接宽度偏小，按照规范不应小于300mm。
3.本项目内部沟通协调的主要内容包括:安全生产责任制的建立和分工;管理情况的定期通报
及奖惩:安全培训与安全教育及考核:违规违章作业的查处;隐患监督整改:绿色施工教育、体
检。
4.工程竣工档案(原件)应移交当地城建档案管理机构保存。竣工档案的保管期限应根据卷内
文件的保存价值在永久保管、长期保管、短期保管三种保管期限中选择划定。永久保管是指工程档案无限期的保存下去;长期保管指工程档案保存到该工程被拆除;短期保管指工程档案
保存 10年以下。(四)
背景资料
A公司承接某电厂火力发电机组的锅炉设备安装项目。项目内容:十建基础施工，锅设备
和辅助设备安装、调试及试运行等。锅炉本体设备包括:锅炉钢架、锅筒、汽水分离器水冷
壁、过热器、省煤器、空气预热器、烟道等。辅助设备包括:送引风设备、给煤制粉设备、吹
灰设备、除灰排渣设备等。
A公司因考虑资源配置和施工质量要求，征得建设单位同意后，将土建基础施工分包给
B 公司，辅助设备安装分包给 C 公司。A 公司按专业施工合同示范文本与 B、C 公司签订了
分包合同。A公司组织分包公司有关人员进行合同交底，熟悉合同主要内容，了解合同双方
的责任和工作范围等，明确施工要求和目标，保证了工程按合同要求完成。
A公司编制了锅炉专项施工方案、锅炉水压试验方案、锅炉化学清洗方案等;在锅炉钢架
组合安装时，A公司根据土建移交的中心线进行基础划线，钢架按从下到上进行立柱、横梁、
支撑、平台、扶梯、顶板梁等的吊装。安装中，及时检査了立柱垂直度、大梁的水平度和挠
度、大梁间的对角线误差;在锅炉水压试验时的上水及放水后再次进行了钢架板梁的挠度测
量。
施工人员按锅炉专项施工方案要求进行受热面、省煤器、燃烧器、空气预热器、烟道等
部件安装。空气预热器(见图 4-1)依据安装说明书及设计图纸进行施工，并填写该说明书中
规定的项目,安装后发现空气预热器存在漏风现象,经检查是圆周间隙密封存在质量问题,返
工后，空气预热器安装验收合格。
锅炉密封后，对炉膛进行气密性试验，风压试验压力符合设备技术文件规定;水压试验
方案及现场条件符合试验要求，进行锅炉及蒸汽管道系统吹管、烘炉、热工测量、控制和保
护系统的调整试验等。锅炉在启动前，具有清洗资质的单位依照已批准的化学清洗方案及措
施对锅炉进行清洗，完成锅炉本体设备、锅炉辅助设备的单机试运行。
锅炉机组在安装完成后进行负荷试运行。锅炉启动时缓慢升压，控制升压速度，观察各
联箱、锅筒、钢架等的热膨胀及其位移是否正常。负荷试运行完毕后，按规定办理验收移交
签证手续。
问题1.本工程签订的分包合同一般由哪几个部分组成?A 公司应对分包公司在哪些方面的施工情
况与合同进行对比?
2.锅炉钢架大梁间的对角线误差检查需采用哪些工具?板梁挠度的检查还需在哪几个工序前
进行测量?
3.锅炉受热面应根据哪些情况来确定施工形式?图 41 的、②、③中哪个部位进行了返工?返
工后应在什么状态下进行调整?
4.风压试验压力可按炉膛工作压力加多少千帕进行正压试验?化学清洗方案中应明确哪些措
施?化学清洗结束至锅炉启动时间不应超过多少时间?
5.写出负荷试运行的合格标准。锅炉满负荷试运行应连续多长时间?
【参考解析】
1.本工程签订的分包合同一般由协议书、通用条款、专用条款组成。A公司应对分包公司在
施工范围、施工质量、施工进度等方面与合同进行对比。
2.锅炉钢架大梁间的对角线误差检查需采用弹簧秤配合钢卷尺。板梁挠度的检查还需在板梁
承重前、锅炉水压前、锅炉整套启动前进行测量。
3.锅炉受热面应根据设备结构特征、现场条件来确定施工形式。
图 4-1 中的③部位进行了返工，返工后应在冷态下进行调整。
4.风压试验压力可按炉膛工作压力加0.5kPa进行正压试验。
化学清洗方案中应明确相应的安全保护措施和符合环保要求的废液排放措施。化学清洗结束
至锅炉启动时间不应超过20d。
5.负荷试运行的合格标准:连续运行生产出合格产品，主要控制点设计符合要求，不发生重大
事故，不污染环境，不超试运行预算。锅炉满负荷试运行应连续168h。(五)
背景资料
某安装公司承接 9 台风力发电机组的山地安装工程项目，每台风力发电机组 5.6MW。
程内容包括塔筒(五段)、机舱、叶轮(中心高度 120m)和附属设备的吊装及电气施工。合同签
订后，安装公司组建项目部进场施工。
在施工准备阶段，项目部完成工程临时用电施工方案、山地道路修建及复原方案、风力
发电机组吊装安全专项方案、履带起重机安装拆卸安全专项方案的编制工作。并依据规定组
织了超危大工程安全专项方案的专家论证，按论证意见进行了方案的补充和完善。
吊装方案根据风力发电机组机型、机位平台大小、地形地貌、场内交通条件等综合考虑，
采用塔筒分段吊装、机舱整体吊装、轮毂和叶片在地面组合成叶轮整体吊装的施工工艺;主
吊选用800t 履带起重机，在标准吊装工况下，主吊带起重机自重加吊索具重量加机舱重量
为844.2t。主吊履带起重机转场安装拆卸根据现场道路和机位情况需一机一拆。配合发电机
组的安装、卸货及履带起重机转场安拆配置了一台 1000t 履带起重机、一台 600t 汽车起重
机和一台100t汽车起重机。
主吊的吊装平台地基承载力验收合格后，进行 800t 履带起重机安装:路基箱尺寸为
6.0mx2.2m，重量为6t/块，路基箱铺设和起重机履带位置见图5-1，被现场监理工程师叫停，
要求整改。施工中使用 2 台 50kw 柴油发电机组供电。供电方式为三相五线(TN-S)，电源中
性点直接接地，设备外壳采用接零保护，供电系统设置了隔离开关等电器，经验收合格后，
临时供电系统投入运行。
问题
1.项目部编制的哪些方案需要组织专家论证?说明理由。2.吊装平台地基检测一般采用什么方法?图5-1中路基箱的铺设存在哪些问题?
3.风力发电机纽的机舱虽装时主要应考虑哪些参数?
4.柴油发电机组的临时供电系统中还需安装哪些保护电器?电源中性点接地的接地体材质有
哪些要求?
5.为什么工程中的起重机需要进行电气接地?接地的要求有哪些?
【参考解析】
1.项目部编制的风力发电机组吊装安全专项方案和履带起重机安装拆卸安全专项方案需要
组织专家论证。根据《电力建设工程施工安全管理导则》 《电力系统危大工程管理规定》，
风力发电机组吊装及起重量超过 600kN 的履带起重机的安装拆卸属于超过一定规模的危险
性较大的分部分项工程，需要组织专家论证。
2.吊装平台地基的检测一般采用压重法。图 5-1 中存在问题:(1)路基箱顺铺错误;应横铺。(2)
路基箱中心线与带中心线不重合:应中心线重合。
3.风力发电机组的机舱品装时主要应考虑:起重机的负载率、吊装高度、吊臂与设备的安全距
离。
4.柴油发电机组临时供电系统中还应安装短路、过载和剩余电流(漏电)保护电器。中性点接
地的接地体宜采用角钢、钢管或光面圆钢，不得使用螺纹圆钢。
5.因为本工程地处山地，容易受到雷击。起重机均需进行机体外壳电气双接地，接地电阻值
不得大于4Ω。
