章节导引
第二章 机电工程专业技术
2.2 起重技术
2.2.1 起重机械的分类与选用
⭐⭐
2.2.2 索吊具的分类与选用
⭐⭐
2.2.3 吊装方法和吊装稳定性要求
⭐⭐⭐
2.2.4 吊装方案的编制与实施
⭐⭐⭐

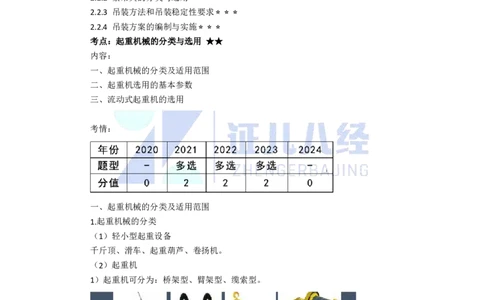

考点：起重机械的分类与选用 ★★
内容：
一、起重机械的分类及适用范围
二、起重机选用的基本参数
三、流动式起重机的选用
考情：
一、起重机械的分类及适用范围
1.起重机械的分类
（1）轻小型起重设备
千斤顶、滑车、起重葫芦、卷扬机。
（2）起重机
1）起重机可分为：桥架型、臂架型、缆索型。
桥架型起重机：【记忆：利用横梁吊装】
梁式起重机、桥式起重机、
门式起重机、半门式起重机；装卸桥【新增】。
1证儿八经建造师
【口诀：桥梁装二门】

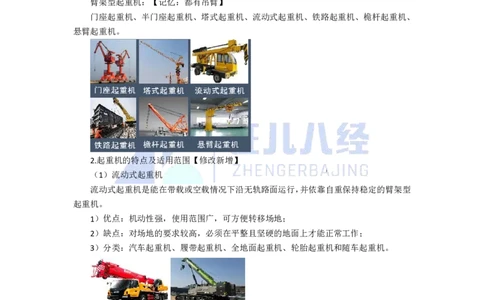

臂架型起重机：【记忆：都有吊臂】
门座起重机、半门座起重机、塔式起重机、流动式起重机、铁路起重机、桅杆起重机、
悬臂起重机。
2.起重机的特点及适用范围【修改新增】
（1）流动式起重机
流动式起重机是能在带载或空载情况下沿无轨路面运行，并依靠自重保持稳定的臂架型
起重机。
1）优点：机动性强，使用范围广，可方便转移场地；
2）缺点：对场地的要求较高，必须在平整且坚硬的地面上才能正常工作；
3）分类：汽车起重机、履带起重机、全地面起重机、轮胎起重机和随车起重机。
2证儿八经建造师
①轮胎起重机使用特制的运行底盘，车桥为刚性悬挂，可以吊载行驶，上下车采用同一
个驾驶室。由于轮胎起重机的轮距与轴距相近，能保证各向倾翻稳定性一致，又增加了机动
性，可以在360°的范围内进行全周作业。轮胎起重机能带载行驶，作业适应性大，它适合
于机电工程中相对稳定的作业场所。

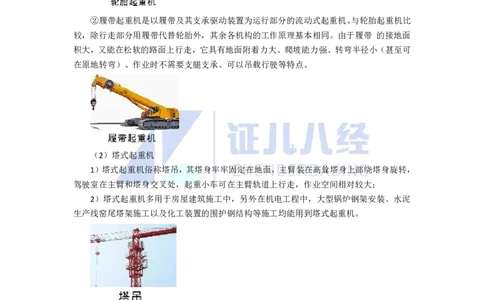

②履带起重机是以履带及其支承驱动装置为运行部分的流动式起重机。与轮胎起重机比
较，除行走部分用履带代替轮胎外，其余各机构的工作原理基本相同。由于履带 的接地面
积大，又能在松软的路面上行走，它具有地面附着力大、爬坡能力强、转弯半径小（甚至可
在原地转弯）、作业时不需要支腿支承、可以吊载行驶等特点。
（2）塔式起重机
1）塔式起重机俗称塔吊，其塔身牢牢固定在地面，主臂装在高耸塔身上部绕塔身旋转，
驾驶室在主臂和塔身交叉处，起重小车可在主臂轨道上行走，作业空间相对较大；
2）塔式起重机多用于房屋建筑施工中，另外在机电工程中，大型锅炉钢架安装、水泥
生产线窑尾塔架施工以及化工装置的围护钢结构等施工均能用到塔式起重机。
（3）桅杆起重机
1）桅杆起重机由桅杆本体、动力-起升系统、稳定系统组成；
3证儿八经建造师
①桅杆本体包括桅杆、基座及其附件。大型桅杆多采用格构式截面，中小型桅杆也有采
用钢管截面的；
②动力-起升系统主要由卷扬机、钢丝绳（跑绳）、起重滑车组、导向滑车等组成；
③稳定系统主要包括缆风绳、地锚等。
④桅杆起重机属于非标准起重机，其结构简单，起重量大，对场地要求不高，使用成本
低，但效率不高。主要适用于某些特重、特高和场地受到特殊限制的吊装作业。
（4）门式起重机
大型建筑结构的液压整体提升和大型门式起重机的液压整体提升，这两类工程也是目前
大型设备和构件整体提升中所占比例最高的，常用到门架起重机，门架起重机为 非标准起
重机，专门为大型设备吊装而制造。门架起重机也可用于高大设备、化工容器的提升及桥梁
的提升、旋转。
（5）门座起重机
广泛应用于港口、码头货物的机械化装卸，造船厂船舶的施工、机电安装工程。
二、起重机选用的基本参数
起重机选用的基本参数主要有吊装载荷、额定起重量、最大幅度、最大起升高度，这些
参数是制定吊装技术方案的重要依据。
【口诀：多重、多高、多远】
（1）吊装载荷
吊装载荷的组成：被吊物(设备或构件)在吊装状态下的重量和吊、索具重量(流动式起重
机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量)。
4证儿八经建造师
例如：履带起重机的吊装载荷为被吊设备(包括加固、吊耳等)和吊索(绳扣)重量、吊钩
滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。
（2）计算载荷
1）单机抬吊：Qj=k1×Q;
2）多机抬吊：Qj=k1×K2×Q;
k1=1.1（动载荷系数）
k2=1.1~1.25（不均衡载荷系数）
（3）额定起重量【修改】
1）起重机在选定的臂长和回转半径下的最大起重量，应大于吊装计算载荷。
2）两台起重机械同时起吊一重物时，宜选用相同类型或性能相近的起重机。要根据起
重机械的起重能力进行合理的负荷分配；起吊重量不应超过两台起重机械所允许起吊重量总
和的75％。每一台起重机械的负荷量不宜超过其安全负荷量的80％。
（4）最大幅度
最大幅度为起重机的最大吊装回转半径，即额定起重量条件下的吊装回转半径。
（5）最大起升高度
最大起重高度应满足：Hm＞h1+h2+h3+h4
h1——设备高度；
h2——设备顶面到吊钩的索具高度；（包括钢丝绳、平衡梁、卸扣等的高度）
h3——基础或地脚螺栓顶面至就位时设备底面的高度；
h4——基础或地脚螺栓顶面高度。
5证儿八经建造师
三、流动式起重机的选用
1.流动式起重机的特性曲线
1）反映流动式起重机的起重能力、最大起升高度随臂长、幅度的变化而变化的曲线分
别称为起重量特性曲线和起升高度特性曲线；
2）有的起重机已将特性曲线量化成表格形式，称为特性曲线表；常见的有起重量性能
表；
3）流动式起重机的特性曲线（表）是选用流动式起重机的依据，一般随机附带。
2.流动式起重机的选用步骤【修改】
1）根据被吊装设备（构件）的就位平面位置、现场情况确定起重机的站车位置。站车
位置一旦确定，起重机的幅度也就确定了；
2）根据被吊装设备（构件）的就位高度、设备尺寸、吊索高度等确定设备吊装的最小
起升高度，再由起重机的起升高度曲线确定起重机臂长；
【记忆：画图联想】
3）通过起重机的起重量性能表，查阅起重机在同一幅度时不同臂长的额定起重量；
4）如果起重机的额定起重量大于计算载荷，则起重机选择合格，否则重新选择；
5）计算吊臂与设备、吊臂与附近构筑物、设备与构筑物等之间的安全距离，若计算结
果符合规范要求，则选择合格，否则应重选。
3.流动式起重机的基础处理【修改】
1）流动式起重机必须在水平坚硬的地面上进行吊装作业。吊车的工作位置（包括吊车
行走路线）的地基需进行处理；
2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理；在复
杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案；
3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
【2022-E】下列设备中，属于轻小型起重设备的有（ ）。
6证儿八经建造师
A.液压千斤顶
B.起重滑车组
C.电动卷扬机
D.桅杆起重机
E.手拉葫芦
【答案】ABCE
【2020-Y改】直立单桅杆起重机由哪几部分组成？
【答案】直立单桅杆吊装系统由桅杆本体、动力-起升系统、稳定系统组成。
【2012-E】制定吊装技术方案时，应考虑起重机的基本参数有（ ）。
A.额定起重量
B.最大起升高度
C.工作速度
D.起重机自重
E.最大幅度
【答案】ABE
【2011-Y】多台起重机抬吊设备时，常以计算载荷作为吊装计算的依据，计算载荷除考
虑吊装物的重量外，还应考虑（ ）。
A.索吊具重量
B.静载荷系数
C.动载荷系数
D.不均衡载荷系数
E.滑轮组的摩擦力
【答案】ACD
【2013-Y】吊装某台设备，依据起重机特性曲线确定其臂长时，需要考虑的因素有（ ）。
A.设备重量
B.设备尺寸
C.设备就位高度
D.吊索长度
E.吊车工作幅度
【答案】BCE
【2019-E改】流动式起重机特性曲线已图表化的有（ ）。
A.各种幅度下作业范围图
B.起升高度和工作范围图
7证儿八经建造师
C.各种工况下主臂仰角图
D.各种工况下起重能力表
E.臂长与作业半径匹配表
【答案】ABD
【2022-E改】若吊装凌空高度为500mm，请计算起重机的最大起升高度为多少？
【答案】起重机的最大起升高度=500+54000+24000+（12000-6000）+500=85000mm
【2018-E】250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要
求？
【答案】1）流动式起重机必须在水平坚硬的地面上进行吊装作业。吊车的工作位置（包
括吊车行走路线）的地基需进行处理；
2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理；在复
杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案；
3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
总结
