4.8 发电设备安装技术
（6）上、下汽缸闭合
①连续进行，不得中断
②进行试扣：汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽缸内零部件的配合情况全
面检查。
例如：汽轮机安装中，低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用50%~60%的规定力矩对汽缸螺栓左
右对称进行预紧，然后再用100%的规定力矩进行紧固。

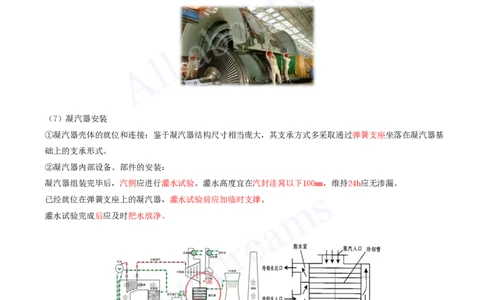

（7）凝汽器安装
①凝汽器壳体的就位和连接：鉴于凝汽器结构尺寸相当庞大，其支承方式多采取通过弹簧支座坐落在凝汽器基
础上的支承形式。
②凝汽器内部设备、部件的安装：
凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应无渗漏。
已经就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。
灌水试验完成后应及时把水放净。
（8）轴系对轮中心的找正
①轴系对轮中心找正主要是对
高中对轮中心、[注：天一文化专有版权，未经许可不可转发或复印传播]
中低对轮中心、
低低对轮中心和
低发对轮中心的找正。

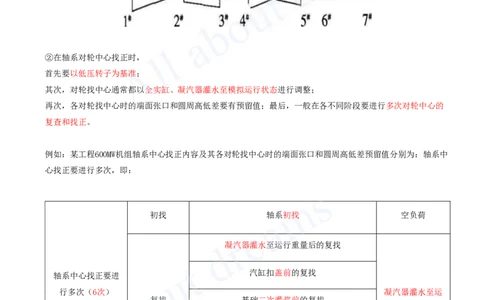

②在轴系对轮中心找正时，
首先要以低压转子为基准；
其次，对轮找中心通常都以全实缸、凝汽器灌水至模拟运行状态进行调整；
再次，各对轮找中心时的端面张口和圆周高低差要有预留值；最后，一般在各不同阶段要进行多次对轮中心的
复查和找正。
例如：某工程600MW机组轴系中心找正内容及其各对轮找中心时的端面张口和圆周高低差预留值分别为：轴系中
心找正要进行多次，即：
初找 轴系初找 空负荷
凝汽器灌水至运行重量后的复找
汽缸扣盖前的复找
轴系中心找正要进
行多次（6次） 凝汽器灌水至运
复找 基础二次灌浆前的复找
行重量的状态
基础二次灌浆后的复找
轴系联结时的复找
3.发电机设备的安装技术要求
1）发电机设备安装程序[注：天一文化专有版权，未经许可不可转发或复印传播]
台板（基架）就位、找正→定子就位、找正→定子及转子水压试验→发电机穿转子→氢冷器安装→端盖、轴
承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。
【总结：秋水传情，盖茨夫妻】

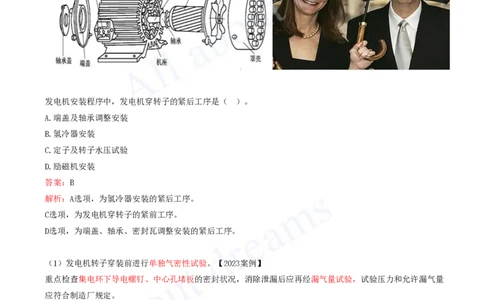

发电机安装程序中，发电机穿转子的紧后工序是（ ）。
A.端盖及轴承调整安装
B.氢冷器安装
C.定子及转子水压试验
D.励磁机安装
答案：B
解析：A选项，为氢冷器安装的紧后工序。
C选项，为发电机穿转子的紧前工序。
D选项，为端盖、轴承、密封瓦调整安装的紧后工序。
（1）发电机转子穿装前进行单独气密性试验。【2023案例】
重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力和允许漏气量
应符合制造厂规定。[注：天一文化专有版权，未经许可不可转发或复印传播]
发电机转子穿装示意图

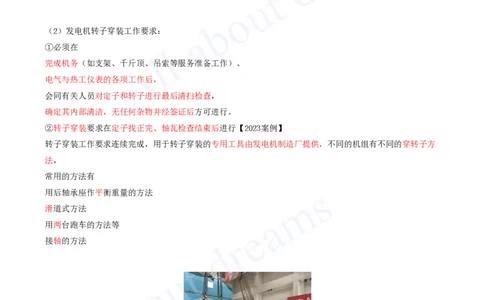

（2）发电机转子穿装工作要求：
①必须在
完成机务（如支架、千斤顶、吊索等服务准备工作）、
电气与热工仪表的各项工作后，
会同有关人员对定子和转子进行最后清扫检查，
确定其内部清洁，无任何杂物并经签证后方可进行。
②转子穿装要求在定子找正完、轴瓦检查结束后进行【2023案例】
转子穿装工作要求连续完成，用于转子穿装的专用工具由发电机制造厂提供，不同的机组有不同的穿转子方
法，
常用的方法有
用后轴承座作平衡重量的方法
滑道式方法
用两台跑车的方法等
接轴的方法
滑道式方法[注：天一文化专有版权，未经许可不可转发或复印传播]
发电机转子穿装工艺要求有（ ）。
A.转子穿装前进行单独气密性试验
B.转子穿装前进行漏气量试验
C.转子穿装应在签证后进行
D.转子穿装后对定子和转子进行最后清扫检查
E.转子穿装常用吊车抬吊法
答案：ABC
解析：D选项：转子穿装，必须在完成机务（如支架、千斤顶、吊索等服务准备工作）、电气与热工仪表的各项
工作后，会同有关人员对定子和转子进行最后清扫检查，确定其内部清洁，无任何杂物并经签证后方可进
行。。故不选D
E选项：转子穿装常用：滑道式方法、接轴的方法、用后轴承座作平衡重量的方法、用两台跑车的方法等。没有
吊车抬吊法，故不选E
4.8.3 风力发电设备安装技术
1.风力发电设备的安装程序
风力发电设备的安装程序：施工准备→基础及锚栓安装→塔底变频器、电器柜安装→塔筒安装→机舱安装→发
电机安装（若有）→叶片与轮毂地面组合→叶轮安装→其他零部件安装→电气设备安装→调试试运行→验收。
2）塔筒安装要求
（1）塔筒分多段供货，现场根据塔筒重量、尺寸以及安装高度选择吊车的吊装工况。
（2）按照由下至上的吊装顺序进行塔筒的安装。
①塔筒结合面法兰清理干净，第一节安装前在第一节塔筒下法兰外缘和内缘各涂一圈密封胶。
②塔筒螺栓分别使用电动扳手和液压扳手等专用工具，并按厂家要求进行紧固。[注：天一文化专有版权，未经许可不可转发或复印传播]
4）叶轮安装要求
（3）叶轮与机舱的螺栓紧固应使用电动扳手和液压扳手等设备进行紧固。
例如：某工程安装25台风力发电设备
使用水准仪控制设备的水平度，
使用经纬仪控制塔筒的垂直度，
使用1000N·m的电动扳手、400N·m的力矩扳手和液压扳手逐次紧固螺栓。
4.8.4 太阳能发电设备安装技术.
1.光伏发电设备安装技术
1）光伏发电设备的安装程序
施工准备→基础检查验收→设备检查→光伏支架安装→光伏组件安装→汇流箱安装→逆变器安装→电气设备安
装→调试→验收。
2）光伏发电设备安装技术要求【2方案+1措施】
光伏发电设备安装前应制定光伏发电设备的专项施工方案，
明确根据现场条件和光伏发电设备的特点制定具有针对性的施工技术方案，
方案中应包括在运输和安装中防止光伏组件损伤的针对性措施。[注：天一文化专有版权，未经许可不可转发或复印传播]
5）设备及系统调试
光伏设备及系统调试主要包括
①光伏组件串测试、
②跟踪系统调试、
③逆变器调试、
④通信调试、
⑤升压变电系统调试等电气设备调试。
2.光热发电设备安装技术
（1）槽式光热发电设备安装程序
施工准备→基础检查验收→设备检查→集热器支架安装→集热器及附件安装→换热器及管道系统安装→汽轮发
电机设备安装→电气设备安装→调试→验收。
（2）塔式光热发电设备安装程序
施工准备→基础检查验收→设备检查→定日镜安装→吸热器钢结构安装→吸热器及系统管道安装→换热器及系
统管道安装→汽轮发电机设备安装→电气设备安装→调试→验收。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）光热发电设备安装技术要求
（1）槽式光热发电设备集热器安装技术要求
④每个单元集热器安装后应进行旋转试验，试验转动角度能满足集热器安装技术要求。无技术要求时，试验转
动角度应为-180°～180°，误差为±10°
⑤集热器安装0°位置验证：驱动装置将集热器开口调整到0°位置，使用测斜仪进行测量，倾斜高差值≤3mm。
⑥集热器单元旋转：集热器单元应达到设计旋转极限点±120°误差值≤10°，且符合设计误差要求。
