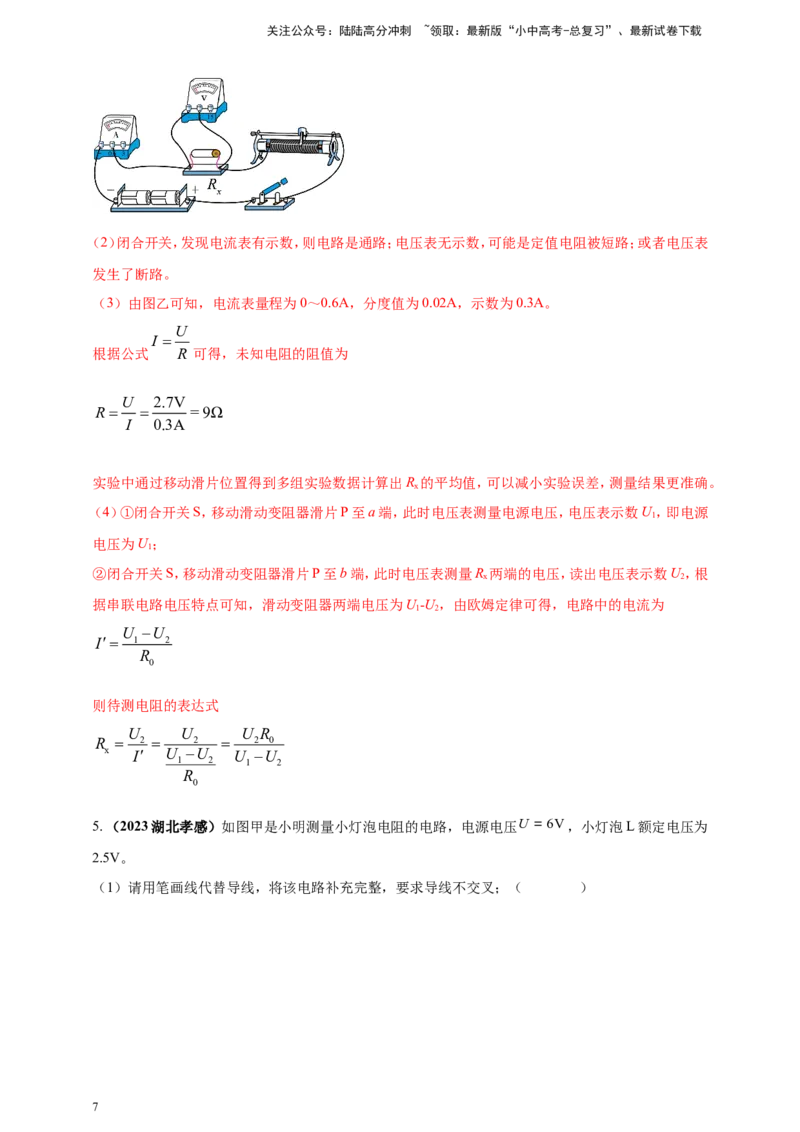

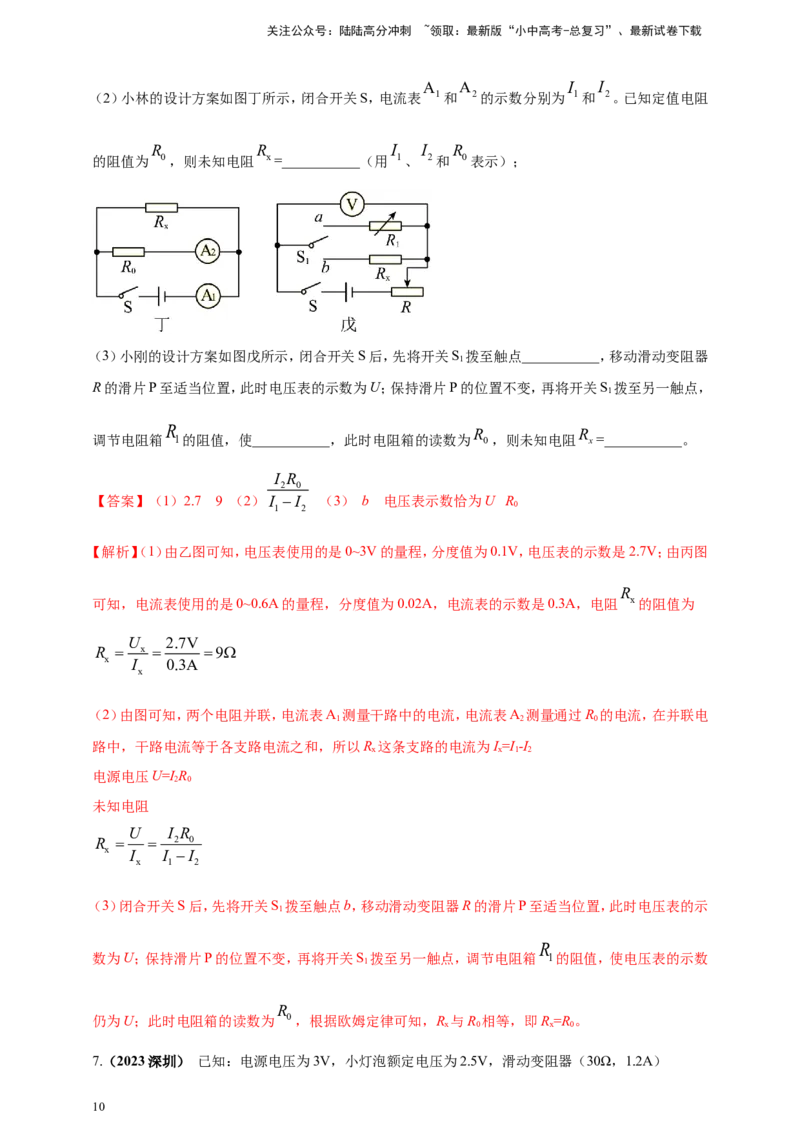

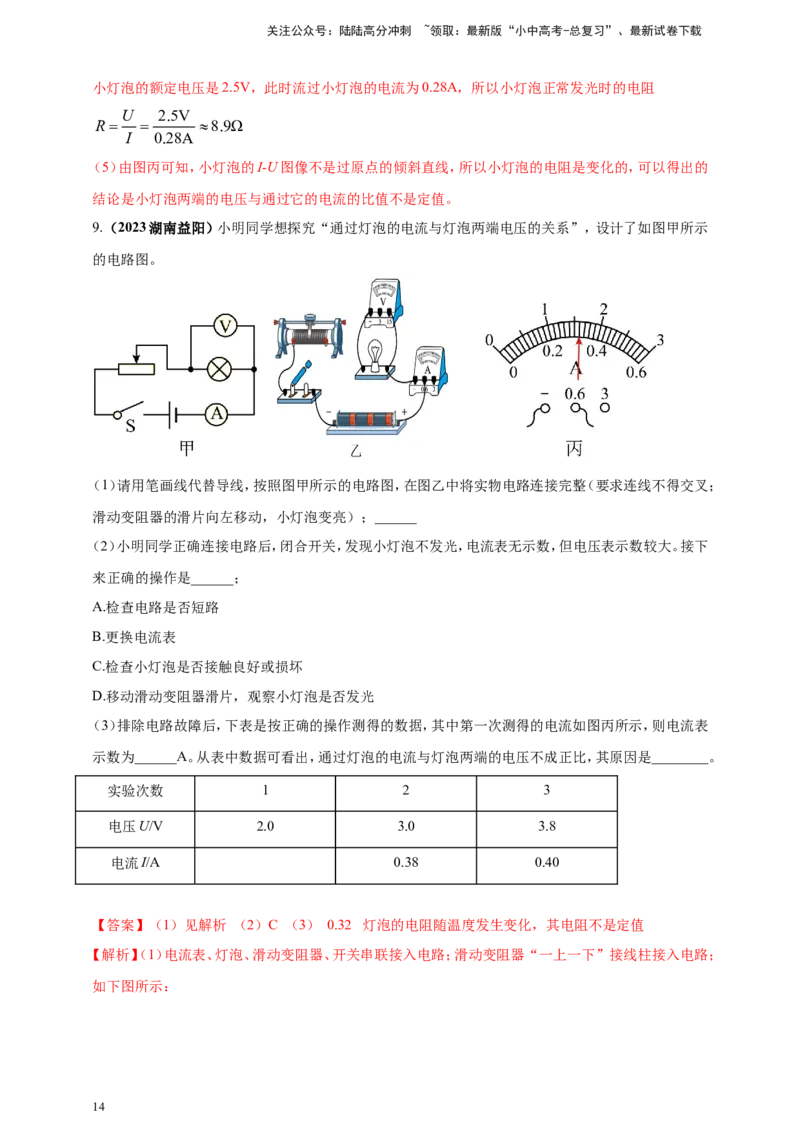

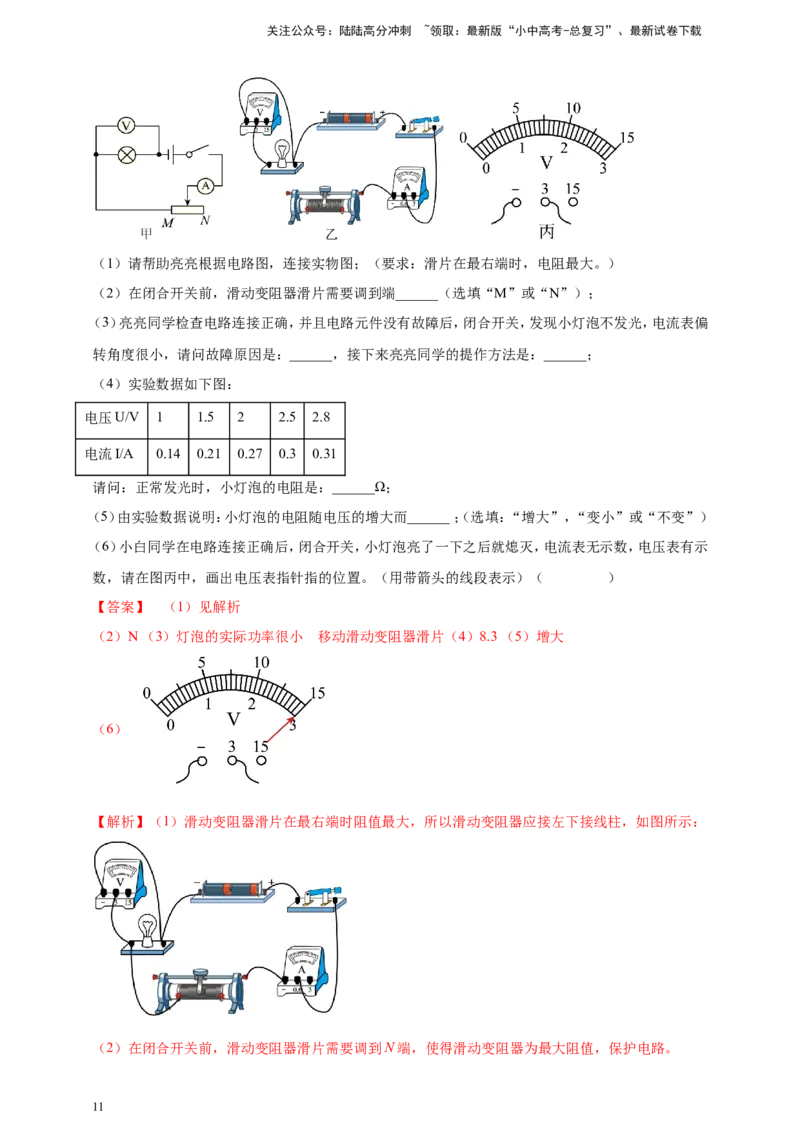

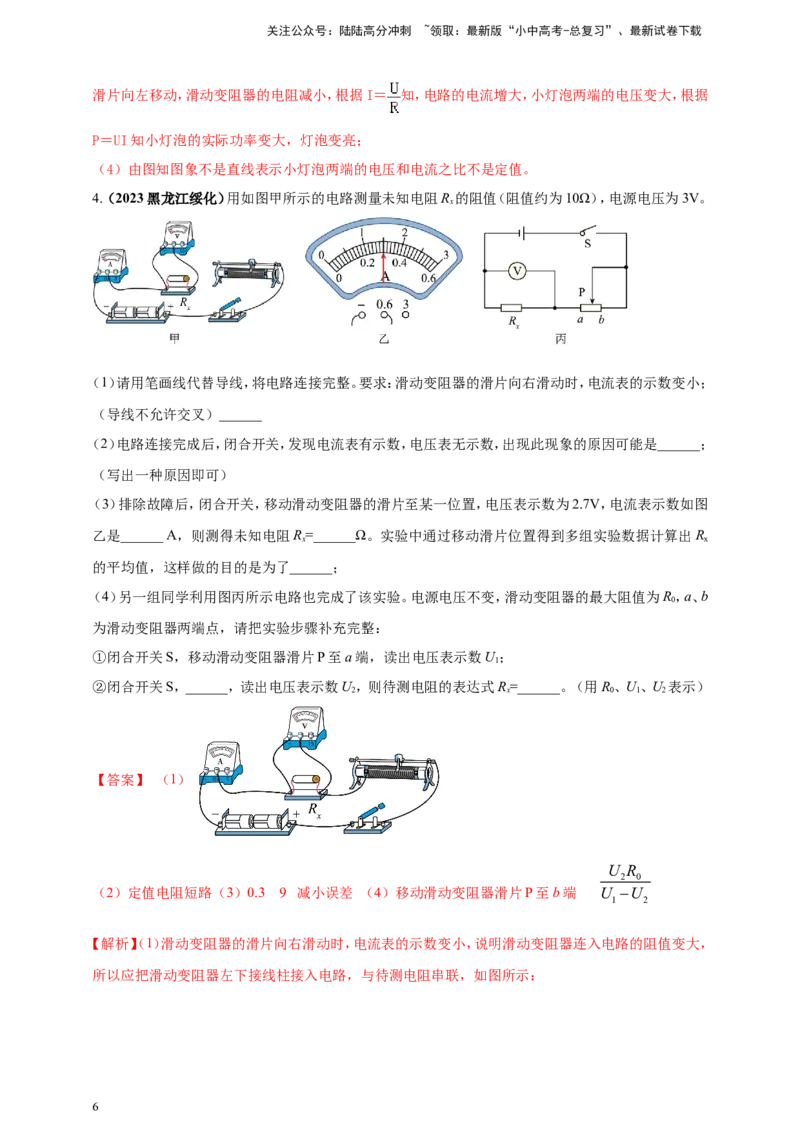

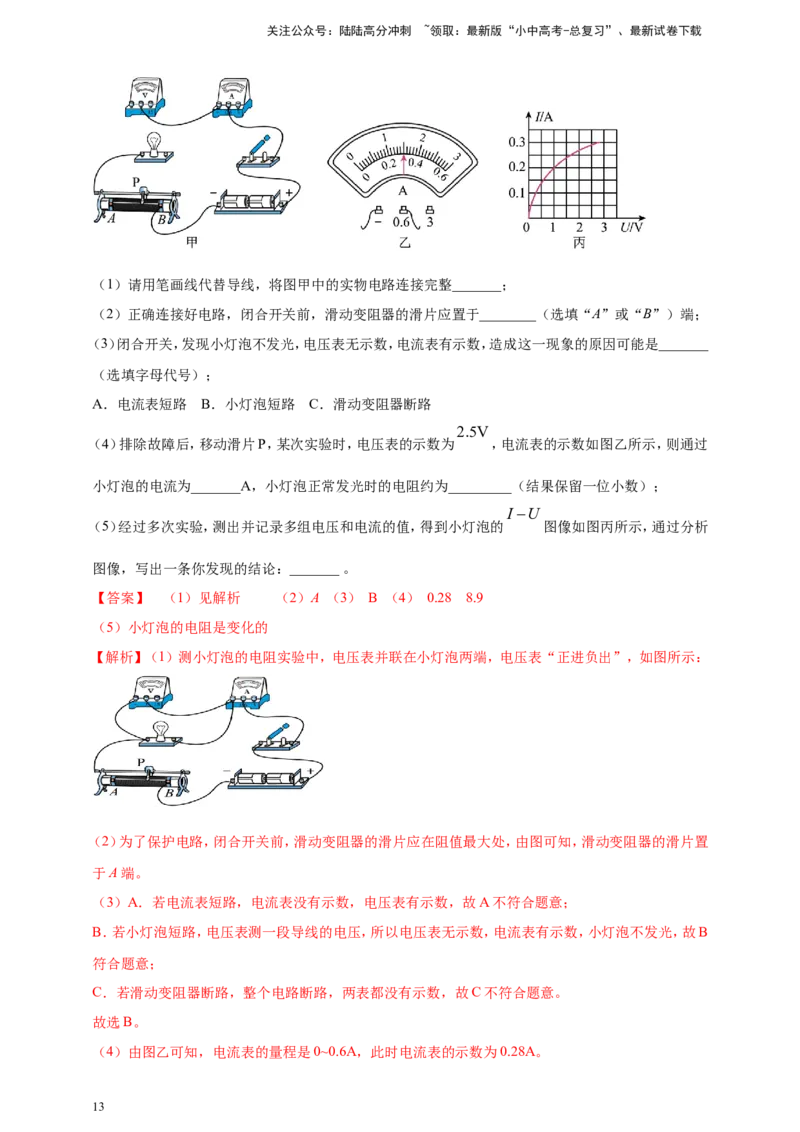

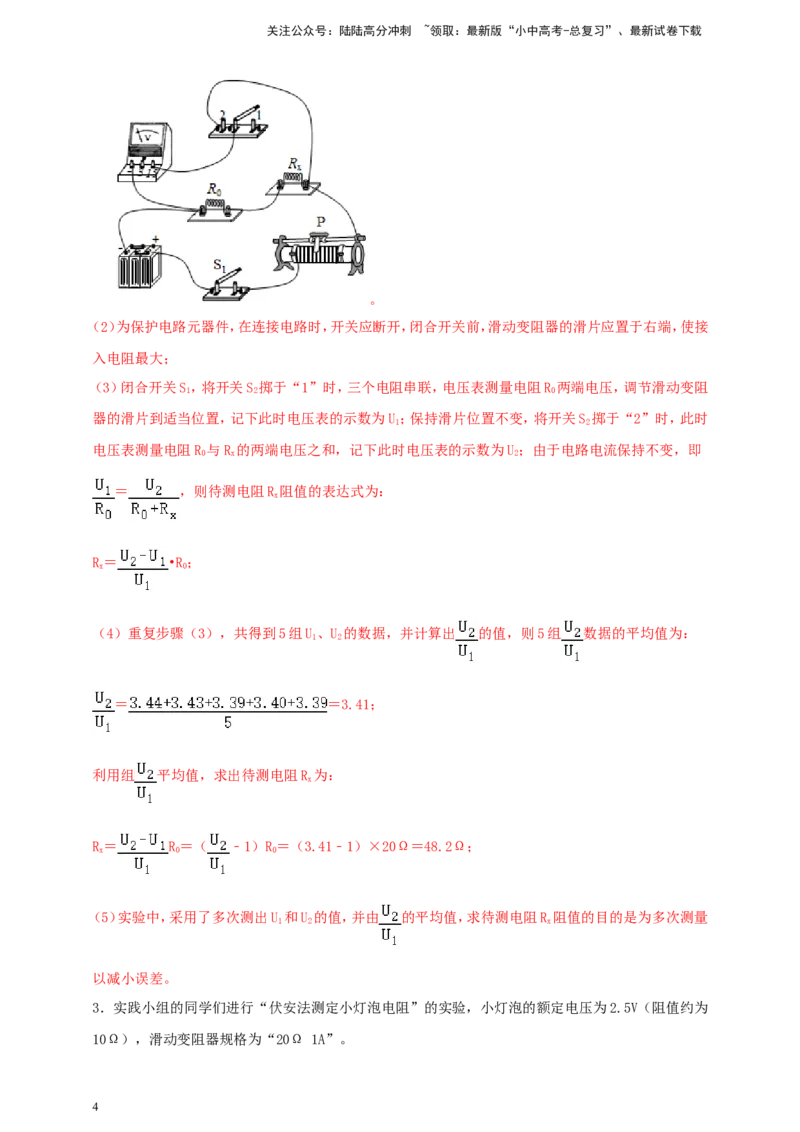

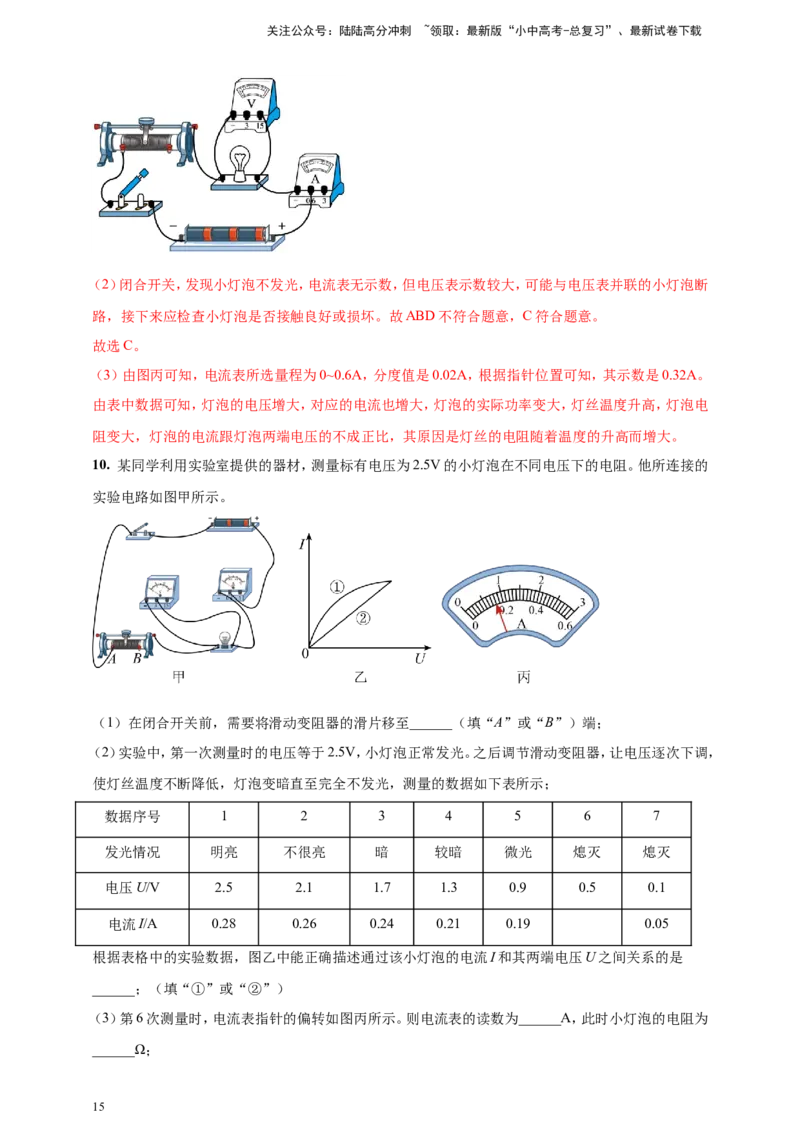

关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用） 第五篇 电学知识体系必考重点亮点难点专题 专题47 伏安法测量导体电阻重点必考实验问题 1．用伏安法测R的电阻实验中： （1）图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整。 （2）实验前，滑动变阻器的滑片P应置于最 （选填“左”或“右”）端。 （3）闭合开关后，发现电流表示数为零，电压表示数接近电源电压，则故障原因可能是电阻 R （选填“断路”或“短路”）。 （4）排除故障后，当电流表的示数为1A时，电压表的示数如图乙所示，待测电阻R的阻值为 欧。 （5）电流表的电阻虽然很小，但也会影响本实验中R的测量结果。用图丙的电路进行测量可消除这个 影响， R 为定值电阻。实验步骤如下： 0 ①按照图丙的电路图连接电路，将滑动变阻器的滑片置于最大阻值处； ②闭合开关S，S，移动滑动变阻器滑片，读出电压表的示数U 和电流表的示数I， 1 2 1 1 ③ 移动滑动变阻器滑片，读出电压表的示数U 和电流表的示数I； 2 2 ④可得待测电阻R＝ 。 x 【答案】（1）如上所示；（2）左；（3）断路；（4）5；（5）断开S； ﹣ 。 2 【解析】（1）电压表与灯并联，如下所示： （2）实验前，滑动变阻器的滑片P应置于阻值最大处，即最左端； （3）闭合开关后，发现电流表示数为零，电路可能断路，电压表示数接近电源电压，电压表与电源连通， 1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 则故障原因可能是电阻R断路； （4）排除故障后，当电流表的示数为1A时，电压表的示数如图乙，电压表选用大量程，分度值为0.5V， 电压为5V，由欧姆定律，待测电阻：R＝ ＝ ＝5Ω； （5）②闭合开关S，S，读出电压表的示数U 和电流表的示数I， 1 2 1 1 ③断开S，移动滑动变阻器滑片，读出电压表的示数U 和电流表的示数I； 2 2 2 在②中，此时待测电阻短路，电流表测定值电阻的电流，电压表测电流表和定值电阻的总电压；移动滑 动变阻器滑片，由欧姆定律，定值电阻和电流表的总电阻： R ＝ ﹣﹣﹣﹣﹣﹣①； 0A 在③中，电流表测待测电阻和定值电阻串联后的电流，电压表测待测电阻和定值电阻及电流表的总电 压，由欧姆定律，测待测电阻和定值电阻及电流表的串联的总电阻： R ＝ ﹣﹣﹣﹣﹣﹣②， x0a ②﹣①得：故待测电阻： R＝ ﹣ 。 x 2．一个物理课外实验小组用如图甲所示的电路来测量某待测电阻R 的阻值，其中定值电阻R＝20Ω． x 0 请你帮实验小组完成： （1）按照甲图的实验电路图，用笔画线代替导线将乙图连接完整（部分导线已连好）； （2）在连接电路时，开关应 ，闭合开关前，滑动变阻器的滑片应置于 （选填“左”或 “右”）端； （3）闭合开关S，将开关S 掷于“1”时，调节滑动变阻器的滑片到适当位置，记下此时电压表的示数 1 2 2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 为U；保持滑片位置不变，将开关S 掷于“2”时，记下此时电压表的示数为U．则待测电阻R 阻值的 1 2 2 x 表达式R＝ （用R、U、U 表示）。 x 0 1 2 （4）重复步骤（3），共得到5组U、U 的数据，并计算出 的值，如下表所示，则5组 数据的平均值 1 2 为 ；利用 的平均值，求出待测电阻R 为 Ω。 x 1 2 3 4 5 U/V 0.25 0.30 0.36 0.40 0.44 1 U/V 0.86 1.03 1.22 1.36 1.49 2 3.44 3.43 3.39 3.40 3.39 （5）实验中，采用了多次测出U 和U 的值，并由 的平均值，求待测电阻R 阻值的目的是为了 1 2 x 。 【答案】（1） ；（2）断开；右；（3） •R；（4）3.41； 0 48.2；（5）减小误差。 【解析】（1）按照甲图的实验电路图，滑动变阻器滑片P向右移时其接入电阻变大，连接如图所示： 3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 。 （2）为保护电路元器件，在连接电路时，开关应断开，闭合开关前，滑动变阻器的滑片应置于右端，使接 入电阻最大； （3）闭合开关S，将开关S 掷于“1”时，三个电阻串联，电压表测量电阻R 两端电压，调节滑动变阻 1 2 0 器的滑片到适当位置，记下此时电压表的示数为U；保持滑片位置不变，将开关S 掷于“2”时，此时 1 2 电压表测量电阻R 与R 的两端电压之和，记下此时电压表的示数为U；由于电路电流保持不变，即 0 x 2 ＝ ，则待测电阻R 阻值的表达式为： x R＝ •R； x 0 （4）重复步骤（3），共得到5组U、U 的数据，并计算出 的值，则5组 数据的平均值为： 1 2 ＝ ＝3.41； 利用组 平均值，求出待测电阻R 为： x R＝ R＝（ ﹣1）R＝（3.41﹣1）×20Ω＝48.2Ω； x 0 0 （5）实验中，采用了多次测出U 和U 的值，并由 的平均值，求待测电阻R 阻值的目的是为多次测量 1 2 x 以减小误差。 3．实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为 10Ω），滑动变阻器规格为“20Ω 1A”。 4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）。 （2）滑动变阻器在实验中除保护电路外，还有 作用。同学们把电路元件接入电路，刚接好最后 一根导线，灯泡就立即发光，发生这种现象的原因可能是 。 （3）经检查无误后，接通电路，向左移动滑动变阻器的滑片P，观察到 ，表明小灯泡正常发光， 此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为 Ω．继续向左移动滑片，则可能出 现的现象有 （写出一条即可）。 （4）实验结束后，小组同学根据实验数据，绘制了如图丙所示的图象，分析图象可得出结论： 。 【答案】（1）见图；（2）改变小灯泡两端的电压；电路连接过程中开关没有断开；（3）电压表示数为 2.5V；8.3；小灯泡变亮；（4）小灯泡两端的电压和电流之比不是定值。 【解析】（1）因为小灯泡的额定电压为2.5V，所以电压表选用0﹣3V的量程，电压表与灯泡并联且正接 线柱与小灯泡的进接线柱相连，如下所示： （2）滑动变阻器的基本作用是保护电路，此实验中主要作用是改变小灯泡两端的电压及通过电阻的电 流，算出多组电阻； 连接好最后一根导线，灯泡立即发光，可能是连接电路时没有断开开关； （3）灯在额定电压下正常发光，所以检查无误后，接通电路，向左移动滑动变阻器的滑片P，观察到电 压表的示数为2.5V时，表明小灯泡正常发光； 图乙中电流表选用小量程，分度值为0.02A，示数为0.3A， 小灯泡的电阻为：R＝ ＝ ≈8.3Ω； 5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 滑片向左移动，滑动变阻器的电阻减小，根据I＝ 知，电路的电流增大，小灯泡两端的电压变大，根据 P＝UI知小灯泡的实际功率变大，灯泡变亮； （4）由图知图象不是直线表示小灯泡两端的电压和电流之比不是定值。 4.（ 2023黑龙江绥化）用如图甲所示的电路测量未知电阻R 的阻值（阻值约为10Ω），电源电压为3V。 x （1）请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表的示数变小； （导线不允许交叉）______ （2）电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原因可能是______； （写出一种原因即可） （3）排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流表示数如图 乙是______ A，则测得未知电阻R=______Ω。实验中通过移动滑片位置得到多组实验数据计算出R x x 的平均值，这样做的目的是为了______； （4）另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为R，a、b 0 为滑动变阻器两端点，请把实验步骤补充完整： ①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U； 1 ②闭合开关S，______，读出电压表示数U，则待测电阻的表达式R=______。（用R、U、U 表示） 2 x 0 1 2 【答案】 （1） U R 2 0 （2）定值电阻短路（3）0.3 9 减小误差 （4）移动滑动变阻器滑片P至b端 U U 1 2 【解析】（1）滑动变阻器的滑片向右滑动时，电流表的示数变小，说明滑动变阻器连入电路的阻值变大， 所以应把滑动变阻器左下接线柱接入电路，与待测电阻串联，如图所示： 6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （2）闭合开关，发现电流表有示数，则电路是通路；电压表无示数，可能是定值电阻被短路；或者电压表 发生了断路。 （3）由图乙可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.3A。 U I  根据公式 R 可得，未知电阻的阻值为 U 2.7V R   =9Ω I 0.3A 实验中通过移动滑片位置得到多组实验数据计算出R 的平均值，可以减小实验误差，测量结果更准确。 x （4）①闭合开关S，移动滑动变阻器滑片P至a端，此时电压表测量电源电压，电压表示数U，即电源 1 电压为U； 1 ②闭合开关S，移动滑动变阻器滑片P至b端，此时电压表测量R 两端的电压，读出电压表示数U，根 x 2 据串联电路电压特点可知，滑动变阻器两端电压为U-U，由欧姆定律可得，电路中的电流为 1 2 U U I 1 2 R 0 则待测电阻的表达式 U U U R R  2  2  2 0 x I U U U U 1 2 1 2 R 0 5. （2023湖北孝感）如图甲是小明测量小灯泡电阻的电路，电源电压U =6V，小灯泡L额定电压为 2.5V。 （1）请用笔画线代替导线，将该电路补充完整，要求导线不交叉；（ ） 7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （2）实验测量数据如下表，他选用的滑动变阻器规格是_______（选填“0~20Ω”或“0~50Ω”）； 序号 1 2 3 4 5 6 电压U/V 0.5 0.9 1.3 1.7 2.1 2.5 电流I/A 0.16 0.19 0.21 0.24 0.26 （3）小明完成第5组数据测量后，要测量小灯泡正常发光时的电阻，滑动变阻器滑片应向_______（选 填“左”或“右”）滑动； （4）在测量第6组数据时，发现电流表损坏，小明利用图乙电路测量出了小灯泡正常发光时的电阻，已 R 知定值电阻 0阻值为5Ω。实验步骤如下； S U  ①闭合开关 0，单刀双掷开关S接1，移动滑动变阻器滑片P，使电压表示数 1 _______V： ②保持滑片P的位置不变，将单刀双掷开关S接2，电压表示数如图丙所示，则小灯泡L正常发光时电 R   阻 L ______ （结果保留一位小数）。 【答案】 （1） （2）“0~50Ω” （3） 右 （4） 2.5 8.3 【解析】（1）电压表和灯泡并联，如图所示： 8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （2）由表中数据可知电路中的最小电流是0.16A，对应的电压是0.5V，由欧姆定律和串联电路电压的 规律可知变阻器连入电路的阻值 U U 6V-0.5V R  1  3420 滑 I 0.16A 1 选用的滑动变阻器规格是“0~50Ω”。 （3）第5组数据中电压表的示数是2.1V，小灯泡L额定电压为2.5V，要测量小灯泡正常发光时的电阻， 由串联电路电压的规律可知需要减小变阻器两端的电压，由串联分压可知减小变阻器连入电路的阻值， 滑动变阻器滑片应向右滑动。 （4）①闭合开关S，单刀双掷开关S接1，灯泡、电阻R 和变阻器串联，电压表测量灯泡两端的电压，移 0 0 动滑动变阻器滑片P，使电压表示数为2.5V。 ②保持滑片P的位置不变，将单刀双掷开关S接2，灯泡、电阻R 和变阻器串联，电压表测量灯泡和电 0 阻R 的总电压，此时电压表的示数大于2.5V，由图丙可知，电压表的量程选择0~3V，分度值是0.1V， 0 电压表的示数是0.8V，不符合题意，电压表的量程选择0~15V，分度值是0.5V，电压表的示数是4V， 由串联电路电压的规律可知R 两端的电压 0 U=4V-2.5V=1.5V 0 电路中的电流 U 1.5V I  0  0.3A R 5 0 小灯泡L正常发光时电阻 U 2.5V R  1  8.3 L I 0.3A 6. （2023甘肃兰州）学习了欧姆定律的知识后，老师给同学们布置了设计不同方案测量未知电阻的任 务，三位同学的设计方案如下： （1）小明的设计方案如图甲所示，闭合开关S，调节滑动变阻器R的滑片P至适当位置，电压表、电流 R 表的示数分别如图乙、丙所示，则电压表的示数为___________V，未知电阻 x的阻值为 ___________Ω； 9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A A I I （2）小林的设计方案如图丁所示，闭合开关S，电流表 1和 2的示数分别为 1和 2。已知定值电阻 R R I I R 的阻值为 0，则未知电阻 x=___________（用 1、 2和 0表示）； （3）小刚的设计方案如图戊所示，闭合开关S后，先将开关S 拨至触点___________，移动滑动变阻器 1 R的滑片P至适当位置，此时电压表的示数为U；保持滑片P的位置不变，再将开关S 拨至另一触点， 1 R R R 调节电阻箱 1的阻值，使___________，此时电阻箱的读数为 0，则未知电阻 x=___________。 I R 2 0 【答案】（1）2.7 9 （2） I I （3） b 电压表示数恰为U R 1 2 0 【解析】（1）由乙图可知，电压表使用的是0~3V的量程，分度值为0.1V，电压表的示数是2.7V；由丙图 R 可知，电流表使用的是0~0.6A的量程，分度值为0.02A，电流表的示数是0.3A，电阻 x的阻值为 U 2.7V R  x  9 x I 0.3A x （2）由图可知，两个电阻并联，电流表A 测量干路中的电流，电流表A 测量通过R 的电流，在并联电 1 2 0 路中，干路电流等于各支路电流之和，所以R 这条支路的电流为I=I-I x x 1 2 电源电压U=IR 2 0 未知电阻 U I R R   2 0 x I I I x 1 2 （3）闭合开关S后，先将开关S 拨至触点b，移动滑动变阻器R的滑片P至适当位置，此时电压表的示 1 R 数为U；保持滑片P的位置不变，再将开关S 拨至另一触点，调节电阻箱 1的阻值，使电压表的示数 1 R 仍为U；此时电阻箱的读数为 0，根据欧姆定律可知，R 与R 相等，即R=R。 x 0 x 0 7.（2023深圳） 已知：电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器（30Ω，1.2A） 10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （1）请帮助亮亮根据电路图，连接实物图；（要求：滑片在最右端时，电阻最大。） （2）在闭合开关前，滑动变阻器滑片需要调到端______（选填“M”或“N”）； （3）亮亮同学检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发光，电流表偏 转角度很小，请问故障原因是：______，接下来亮亮同学的提作方法是：______； （4）实验数据如下图： 电压U/V 1 1.5 2 2.5 2.8 电流I/A 0.14 0.21 0.27 0.3 0.31 请问：正常发光时，小灯泡的电阻是：______Ω； （5）由实验数据说明：小灯泡的电阻随电压的增大而______ ；（选填：“增大”，“变小”或“不变”） （6）小白同学在电路连接正确后，闭合开关，小灯泡亮了一下之后就熄灭，电流表无示数，电压表有示 数，请在图丙中，画出电压表指针指的位置。（用带箭头的线段表示）（ ） 【答案】 （1）见解析 （2）N （3）灯泡的实际功率很小 移动滑动变阻器滑片（4）8.3 （5）增大 （6） 【解析】（1）滑动变阻器滑片在最右端时阻值最大，所以滑动变阻器应接左下接线柱，如图所示： （2）在闭合开关前，滑动变阻器滑片需要调到N端，使得滑动变阻器为最大阻值，保护电路。 11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （3）闭合开关前，滑动变阻器接入电路的阻值为最大阻值，闭合开关，由于电路总电阻很大，电路电流 较小，灯泡的实际功率很小，可能不足以引起灯泡发光。 闭合开关后，如果灯泡不亮，应移动滑动变阻器滑片，减小电路的总电阻，使电灯泡发光。 （4）由题意可知小灯泡的额定电压是2.5V，所以小灯泡正常发光时，电压为2.5V，而电流由表中数据 得0.3A，所以小灯泡电阻为 U 2.5V R   8.3Ω I 0.3A （5）由表中数据得电压为1V，电流为0.14A，小灯泡电阻为 U 1V R  1  7.1Ω 1 I 0.14A 1 由表中数据得电压为1.5V，电流为0.21A，小灯泡电阻为 U 1.5V R  2  7.1Ω 2 I 0.21A 2 由表中数据得电压为2V，电流为0.27A，小灯泡电阻为 U 2V R  3  7.4Ω 3 I 0.27A 3 由表中数据得电压为2.8V，电流为0.31A，小灯泡电阻为 U 2.8V R  4  9.0Ω 4 I 0.31A 4 所以小灯泡的电阻随电压的增大而增大。 （6）闭合开关，小灯泡亮了一下之后就熄灭，电流表无示数，电压表有示数，说明小灯泡断路了，电压表 测电源的电压示数接近电源电压3V，如图所示： 的2.5V 8. （2023河南省）在“测量小灯泡电阻”实验中，选用 器材有：两节新干电池，额定电压为 的 待测小灯泡、滑动变阻器、电流表、电压表，开关和若干导线。 12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （1）请用笔画线代替导线，将图甲中的实物电路连接完整_______； （2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于________（选填“A”或“B”）端； （3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是_______ （选填字母代号）； A．电流表短路 B．小灯泡短路 C．滑动变阻器断路 2.5V （4）排除故障后，移动滑片P，某次实验时，电压表的示数为 ，电流表的示数如图乙所示，则通过 小灯泡的电流为_______A，小灯泡正常发光时的电阻约为_________（结果保留一位小数）； I U （5）经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的 图像如图丙所示，通过分析 图像，写出一条你发现的结论：_______ 。 【答案】 （1）见解析 （2）A （3） B （4） 0.28 8.9 （5）小灯泡的电阻是变化的 【解析】（1）测小灯泡的电阻实验中，电压表并联在小灯泡两端，电压表“正进负出”，如图所示： （2）为了保护电路，闭合开关前，滑动变阻器的滑片应在阻值最大处，由图可知，滑动变阻器的滑片置 于A端。 （3）A．若电流表短路，电流表没有示数，电压表有示数，故A不符合题意； B．若小灯泡短路，电压表测一段导线的电压，所以电压表无示数，电流表有示数，小灯泡不发光，故B 符合题意； C．若滑动变阻器断路，整个电路断路，两表都没有示数，故C不符合题意。 故选B。 （4）由图乙可知，电流表的量程是0~0.6A，此时电流表的示数为0.28A。 13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 小灯泡的额定电压是2.5V，此时流过小灯泡的电流为0.28A，所以小灯泡正常发光时的电阻 U 2.5V R  8.9Ω I 0.28A （5）由图丙可知，小灯泡的I-U图像不是过原点的倾斜直线，所以小灯泡的电阻是变化的，可以得出的 结论是小灯泡两端的电压与通过它的电流的比值不是定值。 9. （2023湖南益阳）小明同学想探究“通过灯泡的电流与灯泡两端电压的关系”，设计了如图甲所示 的电路图。 （1）请用笔画线代替导线，按照图甲所示的电路图，在图乙中将实物电路连接完整（要求连线不得交叉； 滑动变阻器的滑片向左移动，小灯泡变亮）；______ （2）小明同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大。接下 来正确的操作是______； A.检查电路是否短路 B.更换电流表 C.检查小灯泡是否接触良好或损坏 D.移动滑动变阻器滑片，观察小灯泡是否发光 （3）排除电路故障后，下表是按正确的操作测得的数据，其中第一次测得的电流如图丙所示，则电流表 示数为______A。从表中数据可看出，通过灯泡的电流与灯泡两端的电压不成正比，其原因是________。 实验次数 1 2 3 电压U/V 2.0 3.0 3.8 电流I/A 0.38 0.40 【答案】（1）见解析 （2）C （3） 0.32 灯泡的电阻随温度发生变化，其电阻不是定值 【解析】（1）电流表、灯泡、滑动变阻器、开关串联接入电路；滑动变阻器“一上一下”接线柱接入电路； 如下图所示： 14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （2）闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大，可能与电压表并联的小灯泡断 路，接下来应检查小灯泡是否接触良好或损坏。故ABD不符合题意，C符合题意。 故选C。 （3）由图丙可知，电流表所选量程为0~0.6A，分度值是0.02A，根据指针位置可知，其示数是0.32A。 由表中数据可知，灯泡的电压增大，对应的电流也增大，灯泡的实际功率变大，灯丝温度升高，灯泡电 阻变大，灯泡的电流跟灯泡两端电压的不成正比，其原因是灯丝的电阻随着温度的升高而增大。 10. 某同学利用实验室提供的器材，测量标有电压为2.5V的小灯泡在不同电压下的电阻。他所连接的 实验电路如图甲所示。 （1）在闭合开关前，需要将滑动变阻器的滑片移至______（填“A”或“B”）端； （2）实验中，第一次测量时的电压等于2.5V，小灯泡正常发光。之后调节滑动变阻器，让电压逐次下调， 使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示； 数据序号 1 2 3 4 5 6 7 发光情况 明亮 不很亮 暗 较暗 微光 熄灭 熄灭 电压U/V 2.5 2.1 1.7 1.3 0.9 0.5 0.1 电流I/A 0.28 0.26 0.24 0.21 0.19 0.05 根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是 ______；（填“①”或“②”） （3）第6次测量时，电流表指针的偏转如图丙所示。则电流表的读数为______A，此时小灯泡的电阻为 ______Ω； 15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （4）对比不同电压下小灯泡的电阻值可知，小灯泡的电阻随电压的增大而______（填“增大”“减 小”或“不变”），主要原因是小灯泡的电阻受______的影响。 【答案】 （1）B （2） ① （3） 0.16 3.125 （4）增大 温度 【解析】（1）为了保护电路，闭合开关之前，滑动变阻器的滑片应该移到阻值最大处B端。 （2）由表中数据可知，第1次实验测得电阻为 U 2.5V R  1  8.93 1 I 0.28A 1 第2次实验测得电阻为 U 2.1V R  2  8.08 2 I 0.26A 2 第3次实验测得电阻为 U 1.7V R  3  7.08 3 I 0.24A 3 同理可知，第四次、第五次、第七次测得的电阻分别为0.69Ω、4.74Ω、2Ω。即电阻随电压的降低而降低， 并不是不变的。因此图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是①。 （3）有图甲可知，电流表的量程为0~0.6A，分度值为0.02A。电流表的示数为0.16A。 此时小灯泡的电阻为 U 0.5V R  6  3.125 6 I 0.16A 6 （4）由（2）的计算结果可得，小灯泡的电阻并不是固定不变的，它受温度的影响，随着电压的增大而增 大。 11.（ 2023山西）小伟在“测量定值电阻的阻值”的实验中（电源电压U保持不变，滑动变阻器的最大 阻值为R）。 0 （1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线上画“×”，并用 16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 笔画线代替导线画出正确的导线________； （2）电路连接正确后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则被 测电阻的阻值是________ Ω； （3）完成测电阻实验后，小伟想，假如没有电流表，应该也能测出电阻的阻值，于是他设计了如图丙所 示的电路，请你帮助他将实验步骤补充完整。 ①________； ②未知电阻阻值的表达式_________（用已知量和所测物理量的符号表示）； （4）利用图甲中的器材还可以探究“电流与电压的关系”，请你帮小伟为此探究实验设计一个记录实 验数据的表格______。 【答案】 （1） （2）5 （3）将滑片置于阻值最大处，闭合开关， U x R 读出此时电压表示数U R  U U 0 （4） x x x 实验次数 电压U/V 电流I/A 1 2 3 【解析】（1）在“测量定值电阻的阻值”的实验中，待测电阻，滑动变阻器和电流表要串联，电压表要并 联在待测电阻两端，故正确电路如图所示： （2）由图乙可知，电流表的所选量程为0～0.6A，分度值为0.02A，则读数为0.5A，则被测电阻的阻值 U 2.5V R   5Ω x I 0.5A （3）利用图丙测未知电阻的阻值，需要借助滑动变阻器的最大值和最小值，当滑动变阻器的滑片置于 17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 阻值最小处时，只有未知电阻接入电路，此时电压表的示数为电源电压U，故需要补充实验步骤为： ①将滑动变阻器的滑片阻值最大处，闭合开关，读出此时电压表的示数U。 x 当滑动变阻器的滑片移到阻值最大处，滑动变阻器两端的电压为 U U U 滑 x 通过R 的电流等于滑动变阻器的电流 x U U U I  I  滑  x x 滑 R R 0 0 则未知电阻阻值 U U U R  x  x  x R x I U U U U 0 x x x R 0 （4）探究“电流与电压的关系”,要保持电阻不变，改变滑动变阻器接入电路的电阻，从而改变电路中 的电流，改变定值电阻两端的电压，故实验过程中要测量多组电压值跟电流值，所以实验数据的记录 表格如下： 实验次数 电压U/V 电流I/A 1 2 3 18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 19
