实务操作和案例分析题
（四）
背景资料
某中型水库工程位于山区，大坝【问题1-Ⓐ】为土石坝，河道呈V形峡谷，坝址河床宽40m枯水期流量20㎥/s，施工期
采用隧洞作为泄水建筑物【问题1-Ⓑ】。
施工过程中发生如下事件：
事件1：经过试验比选，大坝填筑料采用含砾黏性土，其击实最大干密度为1.72g/㎤，压实度为97%【问题2-Ⓐ】。坝
体填筑采用自卸汽车进占法【问题2-Ⓑ】铺料，采用分段流水作业，各工段的施工程序为卸料、铺料（整平）、酒
水、压实（刨毛）和质量检验等工序【问题2-ⒸⒹ】。作业期间施工单位检查了坝面的铺土厚度、含水率等项目【问题2-
Ⓔ】。
事件2：根据地质勘察报告，以围岩的岩石强度、结构面状态等因素之和的围岩总评分T为依据【问题3-Ⓒ】，以围岩
强度应力比S为参考，进行了导流隧洞的工程地质分类，并提出了拟采用的隧洞支护类型：①喷混凝土、②系统
锚杆、③系统锚杆加钢筋网、④钢构架。隧洞围岩分类及支护类型见表。
围岩类别【问题3-Ⓐ】 围岩总评分T 围岩强度应力比s 支护类型【问题3-Ⓑ】
A 60 3.5 C＋D
B 20 E＋F＋G
事件3：在坝肩削坡过程中，发生了滑坡责任事故，没有人员伤亡，但造成直接经济损失约100万元【问题4-Ⓐ】。水
行政主管部门组织调查组进行调查，调查组根据《水利工程责任单位责任人质量终身责任追究管理办法（试
行）》，建议对施工单位罚款20万元，并按照施工单位罚款额的上限比例对项目经理【问题4-Ⓑ】进行顶格【问题4-Ⓒ】罚
款。
事件4：施工单位组织开展绿色施工示范工程建设，根据《电力建设绿色施工专项评价办法》，明确了“四节一
环保”【问题5-Ⓐ】的控制指标。制定了固体废弃物的处置措施，包括将工程弃渣料用于临时道路填筑，减少弃渣
量；对钢筋废料进行回收利用等【问题5-Ⓑ】。
问题：[注：天一文化专有版权，未经许可不可转发或复印传播]
1.根据背景资料，指出该工程大坝和围堰建筑物的级别，提出适用于本工程的基本施工导流方式。
2.根据事件1，列式计算土料的设计干密度（计算结果保留小数点后2位），指出进占法铺料的施工优点及流水
作业需要的专业施工班组数量；同一工段流水作业的要求是什么？除所述检查项目外、作业期间还应检查哪些
项目？
3.根据事件2，指出表4中A.B代表的围岩类别及C、D、E、F、G代表的支护类型（可用序号表示，可重复选
用）。围岩总评分，除所述因素外还应考虑哪些因素？
4.根据《水利工程质量事故处理暂行规定》（水利部令第9号），判定事件3中的质量事故类别；除罚款外，还
可采用哪种方式对项目经理进行责任追究？指出对项目经理顶格罚款的比例，并计算罚款金额。
5.根据事件4，指出“四节一环保”中“四节”的内容；将工程弃渣料用于道路填筑和钢筋废料回收利用两项措
施分别符合固体废弃物处置的哪项要求？

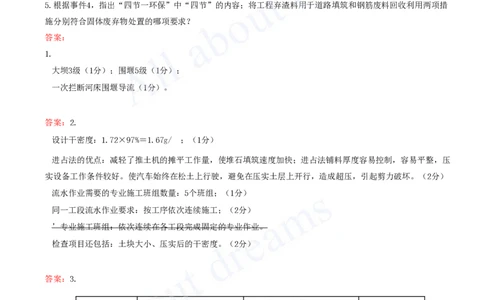

答案：
1.
➊大坝3级（1分）；围堰5级（1分）；
➋一次拦断河床围堰导流（1分）。
答案：2.
➊设计干密度：1.72×97%＝1.67g/㎤；（1分）
➋进占法的优点：减轻了推土机的摊平工作量，使堆石填筑速度加快；进占法铺料厚度容易控制，容易平整，压
实设备工作条件较好。使汽车始终在松土上行驶，避免在压实土层上开行，造成超压，引起剪力破坏。（2分）
➌流水作业需要的专业施工班组数量：5个班组；（1分）
➍同一工段流水作业要求：按工序依次连续施工；（2分）
➍’专业施工班组：依次连续在各工段完成固定的专业作业。
➎检查项目还包括：土块大小、压实后的干密度。（2分）
答案：3.
Ⅲ类、Ⅴ类（4分）；
C＋D：①、③（2分）；[注：天一文化专有版权，未经许可不可转发或复印传播]
E＋F＋G：①、②、④（3分）。
围岩总评分，除了岩石强度、结构面状态，还应考虑因素：岩体完整程度、地下水、主要结构面产状。（3分）
答案：
4.
➊较大质量事故（2分）、
➋责任追究方式：停止执业1年（2分）、
➌顶格罚款的比例：10%（1分）、
顶格罚款数量：20×10%＝2万（1分）。
5.
➊四节包括：节水、节能、节地、节材。（2分）
➋将工程弃渣料用于道路填筑符合<合理利用>工程弃渣。钢筋废料回收利用符合<回收>处置。（2分）
（五）
背景资料

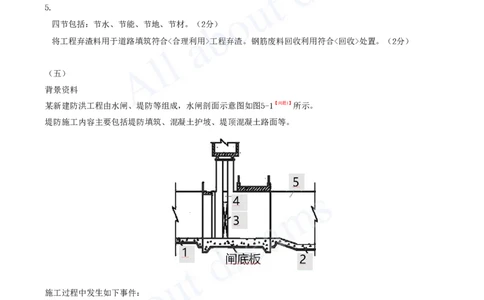

某新建防洪工程由水闸、堤防等组成，水闸剖面示意图如图5-1【问题1】所示。
堤防施工内容主要包括堤防填筑、混凝土护坡、堤顶混凝土路面等。
施工过程中发生如下事件：
事件1：施工现场设置了混凝土生产拌合系统，每小时生产能力为60㎥，根据施工组织设计，高峰月混凝土浇筑
强度为19000㎥；月有效生产时间按500h计，不均匀系数按1.5考虑。本工程水闸底板（尺寸：20m×25m×2m）
为最大浇筑仓面，分5层浇筑，混凝土初凝时间为4h，混凝土出机后到浇筑入仓时间为1h。【问题2】
事件2：水闸防渗采用帷幕灌浆。帷幕为单排孔，分序施工，其施工工序如图所示【问题3】。[注：天一文化专有版权，未经许可不可转发或复印传播]

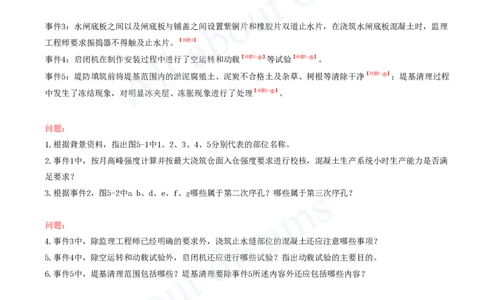

事件3：水闸底板之间以及闸底板与铺盖之间设置紫铜片和橡胶片双道止水片，在浇筑水闸底板混凝土时，监理
工程师要求振捣器不得触及止水片。【问题4】
事件4：启闭机在制作安装过程中进行了空运转和动载【问题5-Ⓑ】等试验【问题5-Ⓐ】。
事件5：堤防填筑前将堤基范围内的淤泥腐殖土、泥炭不合格土及杂草、树根等清除干净【问题6-Ⓐ】；堤基清理过程
中发生了冻结现象，对明显冰夹层、冻胀现象进行了处理【问题6-Ⓑ】。
问题：
1.根据背景资料，指出图5-1中1、2、3、4、5分别代表的部位名称。
2.事件1中，按月高峰强度计算并按最大浇筑仓面入仓强度要求进行校核，混凝土生产系统小时生产能力是否满
足要求？
3.根据事件2，图5-2中a b、d、e、f、g哪些属于第二次序孔？哪些属于第三次序孔？
问题：
4.事件3中，除监理工程师已经明确的要求外，浇筑止水缝部位的混凝土还应注意哪些事项？
5.事件4中，除空运转和动载试验外，启闭机还应进行哪些试验？指出动载试验的主要目的。
6.事件5中，堤基清理范围包括哪些？堤基清理要除事件5所述内容外还应包括哪些内容？
答案：1.
1— 铺盖、2—护坦（消力池）、3—闸门、4—胸墙、5—下游翼墙。（5分）[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：2.
（1）按月高峰强度计算：（1.5）×19000÷500＝57（㎥/h）（2分）
（2）按最大浇筑仓面入仓强度要求进行校核，（1.1）×〔（20m×25m×2m）÷5层〕÷（4－3）＝73.3（㎥
/h）（2分）。
混凝土生产系统小时生产能力满足按月高峰强度计算〔57（㎥/h）＜60（㎥/h）〕，混凝土生产系统小时生产
能力不满足按最大浇筑仓面入仓强度要求进行校核。〔73.3（㎥/h）＞60（㎥/h）〕
综上：混凝土生产系统小时生产能力不满足要求。（2分）
答案：3.
二序孔包括：b、f（2分）；
三序孔包括：a、c、e、g（4分）。
答案：4.
除了（3）振捣器<不得触及>止水片，还应注意哪些事项：（1）水平止水片应在浇筑层的中间，在止水片高程
处，<不得设置>施工缝。（2）浇筑混凝土时，<不得冲撞>止水片，当混凝土将淹没止水片时，应再次清除其表[注：天一文化专有版权，未经许可不可转发或复印传播]
面污垢。（4）嵌固止水片的模板应适当<推迟>拆模时间。（3分）
5.
➊闭机试验补充：空载试验、静载试验。（2分）
➋动载试验目的：检查起升机构、运行机构、制动器的工作性能。（3分）
答案：
6.
➊堤基清理范围：堤身、压载、铺盖。（3分）
➋具体要求：清理边线大于设计边线30~50cm，表层不合格土杂物予以清除，堤基范围内的坑槽沟按设计要求处
理，堤基开挖清除的弃土杂物废渣均应运到指定场地堆放，基面清理平整后及时报验，验收后及时施工。（2
分）
