第2章 通信与广电工程施工技术
2.1 机房设备及天馈线安装
2.1.1 机房设备安装
1、铁件安装
①铁件安装前，应检查材料质量。铁件安装或加固的位置应满足设计平面图要求

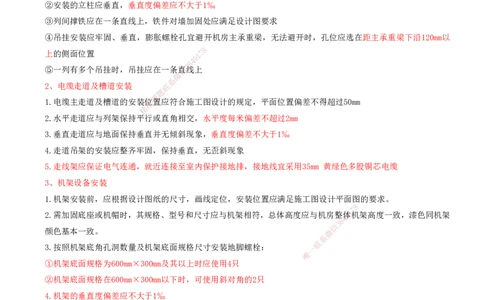

②安装的立柱应垂直，垂直度偏差应不大于1‰
③列间撑铁应在一条直线上，铁件对墙加固处应满足设计图要求
④吊挂安装应牢固、垂直，膨胀螺栓孔宜避开机房主承重梁，无法避开时，孔位应选在距主承重梁下沿120mm以
8
上的侧面位置 1 7
9
4
8
3
⑤一列有多个吊挂时，吊挂应在一条信直线上
微
系
2、电缆走道及槽道安装 联
题
押
1.电缆主走道及槽道的安装准位置应符合施工图设计的规定，平面位置偏差不得超过50mm
精
2.水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm
3.垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不大于1‰
4.走道吊架的安装应整齐牢固，保持垂直，无歪斜现象
5.走线架应保证电气连通，就近连接至室内保护接地排，接地线宜采用35mm2黄绿色多股铜芯电缆
3、机架设备安装
1.机架安装前，应根据设计图纸的尺寸，画线定位，安装位置应满足施工图设计平面图的要求。
8
7
2.需加固底座或机帽时，其规格、型号和尺寸应与机架相符，总体高度应与机房整9体1机架高度一致，漆色同机架
4
8
3
信
颜色基本一致。 微
系
联
3.按照机架底角孔洞数量及机架底面规格尺寸安装地脚螺栓： 一
唯
①机架底面规格为600mm×300mm及其以上时应使用4只
②机架底面规格在600mm×300mm以下时，可使用斜对角的2只
4.机架的垂直度偏差应不大于1‰
5.调整机架垂直度时，可在机架底下边放置金属片，最多只能垫其中的三个底边
6.一列设备有多个机架时，应先安装列头柜（架），然后依次安装其余各机架，整列机架横向每米允许偏差为 3mm
7.机架之间的缝隙上下应均匀一致，且不应大于 3mm
4、子架安装
①安装位置应满足设计要求
②子架与机架的加回应牢固、端正，满足设备装配要求，不得影响机架的整体形状和机架门的顺畅开合
③子架上的饰件、零配件应装配齐全，接地线应与机架接地端子可靠连接
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
④子架内机盘槽位应满足设计要求，插接 牛接触良好，空槽位宜安装空机盘或假面板
5、机盘安装
①安装前应核对机盘的型号是否与现场要求的机盘型号、性能相符
②安插时应依据设计中的面板排列图进行，各种机盘要准确无误地插入子架中相应的位置
③插盘前必须戴好与机架连接完好的防静电手环，有手汗者要戴手套
6、电源缆线的布放与绑扎
①馈电采用铜（铝）排敷设时铜（铝）排应平直，看不出有明显不平或锤痕，铜（铝）排安装应牢固，并做好绝
缘防护。

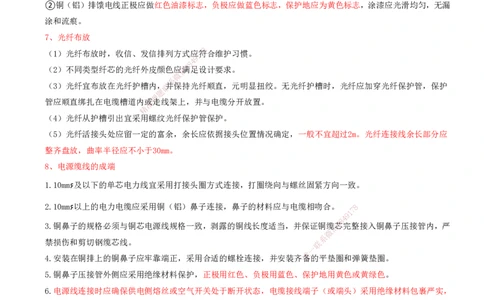

②铜（铝）排馈电线正极应做红色油漆标志，负极应做蓝色标志，保护地应为黄色标志，涂漆应光滑均匀，无漏
涂和流痕。
7、光纤布放
8
（1）光纤布放时，收信、发信排列方式应1 7符合维护习惯。
9
4
8
3
（2）不同类型纤芯的光纤外皮颜色应信满足设计要求。
微
系
（3）光纤宜布放在光纤护槽内，联并保持光纤顺直，元明显扭绞。无光纤护槽时，光纤应加穿光纤保护管，保护
题
押
管应顺直绑扎在电缆槽道内准或走线架上，并与电缆分开放置。
精
（4）光纤从护槽引出宜采用 螺纹光纤保护管保护。
（5）光纤活接头处应留一定的富余，余长应依据接头位置情况确定，一般不宜超过2m。光纤连接线余长部分应
整齐盘放，曲率半径应不小于30mm。
8、电源缆线的成端
1.10mm۶及以下的单芯电力线宜采用打接头圈方 式连接，打圈绕向与螺丝固紧方向一致。
2.10mm۶以上的电力电缆应采用铜（铝）鼻子连接，鼻 子的材料应与电缆相吻合。
1
7
8
9
8
4
3.铜鼻子的规格必须与铜芯电源线规格一致，剥露的铜线长 度适当，并保证铜缆信 3芯完整接入铜鼻子压接管内，严
微
系
禁损伤和剪切钢缆芯线。 联
一
唯
4.安装在铜排上的铜鼻子应牢靠端正，采用合适的螺栓连接，并安 装齐 备的平垫圈和弹簧垫圈。
5.铜鼻子压接管外侧应采用绝缘材料保护，正极用红色、负极用蓝色、保护地用黄色或黄绿色。
6.电源线连接时应确保供电侧熔丝或空气开关处于断开状态，电缆接线端子（或端头）采用绝缘材料包裹严实，
依次连接保护地、工作地和工作电源，先连接供电侧端子后连接受电侧端子。
9、设备的割接、拆旧、搬迁、换装
（一）设备的割接
①新安装的设备应进行本机测试，保证其满足入网要求。
②布放好“与旧设备连接的设备”与新设备之间的连接线。
③编写割接报告，报建设单位审批。
④由建设单位负责组织，施工单位协助，按计划和步骤割接。
⑤新设备割接入网后，及时做好测试工作。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
● 拆除旧设备
①拆除旧设备时，不得影响在用设备的正常运行
②拆除过程应遵循的原则：先拆除备用电路，后拆除主用电路；先拆除支路，后拆除群路；先拆除线缆，后拆除
设备；先拆除设备，后拆除走线架；先拆除电源线后拆除信号线
③拆除时应使用绝缘工具（扳手或起子） ，并将拆下的缆线端头作绝缘处理，防止短路
④拆除线缆时应注意对非拆除线缆的保护。线缆翻越电缆槽时，应在线缆下方垫衬保护垫，避免划伤线缆外皮。
⑤拆除的线缆两端应做好绝缘防护和标记，应按规格、型号、长度分类依次盘好，整齐摆放到指定地点
⑥拆除光纤时，不得影响其他光纤的正常运行

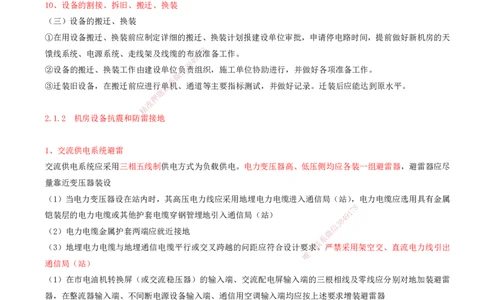

10、设备的割接、拆旧、搬迁、换装
（三）设备的搬迁、换装
①在用设备搬迁、换装前应制定详细的搬迁、换装计划报建设单位审批，申请停电路时间，提前做好新机房的天
8
馈线系统、电源系统、走线架及线缆的布1放7准备工作。
9
4
8
3
②设备的搬迁、换装工作由建设单位信负责组织，施工单位协助进行，并做好各项准备工作。
微
系
③迁装旧设备，在搬迁前应进行联单机、通道等主要指标测试，并做好记录。迁装后应能达到原水平。
题
押
准
精
2.1.2 机房设备抗震和防雷 接地
1、交流供电系统避雷
交流供电系统应采用三相五线制供电方式 为负载供电。电力变压器高、低压侧均应各装一组避雷器，避雷器应尽
量靠近变压器装设
（1）当电力变压器设在站内时，其高压电力线应采 用地埋电力电缆进入通信局（站），电力电缆应选用具有金属
8
铠装层的电力电缆或其他护套电缆穿钢管埋地引入通信 局（站） 9 1
7
8
4
信
3
（2）电力电缆金属护套两端应就近接地 微
系
（3）地埋电力电缆与地埋通信电缆平行或交叉跨越的问距应符 合设计要一求
联
。严禁采用架空交、直流电力线引出
唯
通信局（站）
（1）在市电油机转换屏（或交流稳压器）的输入端、交流配电屏输入端的三根相线及零线应分别对地加装避雷
器，在整流器输入端、不间断电源设备输入端、通信用空调输入端均应按上述要求增装避雷器
（2）在直流配电屏输出端应加浪涌吸收装置
2、接地系统的检查
● 接地系统室外部分包括建筑物接地、天线铁塔接地以及天馈线的接地，其作用是迅速泄放雷电引起的强电流，
接地电阻必须符合相关规定。接地线应尽可能直线走线，室外接地排应为镀锡铜排。
● 为保证接地系统有效，不允许在接地系统中的连接通路设置开关、熔丝类等可断开器件
● 接地引入线长度不应超过30m。当采用热镀钵扁钢材料，截面积应不小于40mm×4mm； 当采用铜芯电缆时，铜
导线截面不小于95mm2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
● 室外接地点应采用刷漆、涂抹沥青等防护措施防止腐蚀
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系

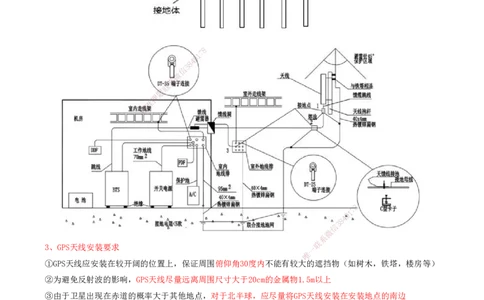

3、GPS天线安装要求 一
联
唯
①GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较 大的遮挡物（如树木，铁塔，楼房等）
②为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物1.5m以上
③由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边
④不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线
⑤两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4、馈线安装要求 8 4
3
信
微
● 馈线的规格、型号、路由走向、系接地方式等应满足工程设计的要求
联
题
● 馈线进入机房前应有防水弯押，防止雨水进入机房
准
精
● 馈线拐弯应圆滑均匀，弯曲半径应大于或等于馈线外径（d）的20倍（软馈线的弯曲半径应大于或等于其外径
的10倍）
● 防水弯最低处应低于馈线窗下沿
①电缆和接地线应保持夹角小于或等于 15°
②馈线长度在10m内时，需两点接地，设置点：靠近天线处和靠近馈线窗处
③馈线长度在10-60m时，需三点接地，设置点： 靠近天线处、馈线中部垂直转水平处和靠近馈线窗处
④馈线长度超过60m，每增加20m （含不足），应增加 一 处接地
1
7 8
9
8
4
信
3
微
2.1.3 天馈线系统安装（略）
